Все предохранители Škoda Fabia 3

Skoda Fabia 3 третьего поколения (Mk3) производилась в 2014–2019 годах и продолжает выпускаться до сих пор в вариантах кузова хэтчбек и универсал (Fabia Combi). Современный агрессивный дизайн придал модели больше динамики и спортивного характера. В этой статье мы подробно разберем расположение блоков предохранителей в Skoda Fabia 3 поколения, их схемы и назначение каждого элемента для удобного ремонта и обслуживания автомобиля Шкода Фабия Mk3.

Ранее мы освещали информацию о предохранителях в предыдущих моделях Шкода Фабия, так что при необходимости ознакомьтесь с материалами о первом поколении или втором поколении.

Блок предохранителей в салоне

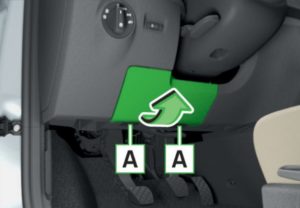

Этот блок расположен на нижней части центральной панели под защитной крышкой. Чтобы получить доступ, снимите крышку, потянув ее в направлении указанной стрелки.

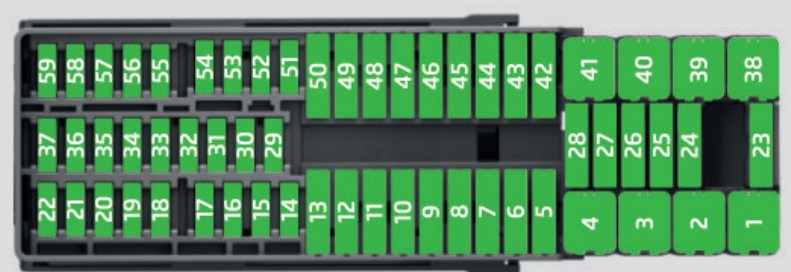

Схема предохранителей в салоне Skoda Fabia 3

Расшифровка предохранителей блока в салоне

1. Левый габаритный огонь, освещение, верхний стоп-сигнал
2. Система центрального замка
3. Реле зажигания
4. Правый габаритный огонь, задний противотуманный фонарь, подсветка номерного знака
5. Электростеклоподъемник водительской двери
6. Центральный блок управления, освещение салона
7. Кнопка звукового сигнала
8. ТСУ – левый задний фонарь
9. Подрулевой переключатель, блок управления двигателем (без KESSY), АКПП (без KESSY), селектор АКПП (без KESSY), ESC (без KESSY), блок распознавания прицепа (без KESSY), усилитель руля (без KESSY), подушка безопасности (без KESSY)
10. Электростеклоподъемник задней левой двери
11. Омыватель фар
12. Дисплей мультимедийной системы
13. Розетка 12В в багажнике
14. Подрулевой переключатель, переключатель света, блокировка ключа зажигания (для АКПП), диагностический порт OBD, звуковой сигнал, блок SmartGate, датчик дождя и освещенности
15. Блок климат-контроля, селектор АКПП
16. Приборная панель
17. Сигнализация, звуковой сигнал
18. Резерв
19. Резерв
20. Резерв
21. Резерв
22. Омыватель лобового и заднего стекол
23. Резерв
24. Вентилятор климат-системы, обогреватель, блок климата
25. Резерв
26. Подогрев передних сидений
27. Стеклоочиститель заднего стекла
28. Резерв
29. Подушка безопасности (с KESSY)
30. Электростеклоподъемники, переключатель света, фонарь заднего хода, блок климата, парковочный ассистент, боковые зеркала, панели кнопок, зеркало заднего вида
31. Топливный насос, вентилятор радиатора, круиз-контроль, реле омывателя
32. Диагностический разъем
33. Реле стартера, выключатель сцепления
34. Обогрев форсунок омывателя
35. Резерв
36. Подогрев передних сидений
37. Радар
38. Резерв
39. Дополнительный электрический обогреватель
40. Резерв
41. Обогрев заднего стекла
42. Электростеклоподъемник пассажирской двери
43. ТСУ – пин в розетке
44. Прикуриватель, розетка 12В
45. Электростеклоподъемник задней правой двери
46. Омыватель стекол, подрулевой переключатель
47. ТСУ – пин в розетке
48. ТСУ – правый задний фонарь
49. Блок топливного насоса
50. Мультимедийная система
51. Обогрев боковых зеркал
52. Блок KESSY
53. Блокировка рулевой колонки KESSY
54. Резерв
55. Подогрев передних сидений
56. Резерв
57. Резерв
58. Резерв
59. Резерв

Предохранитель прикуривателя и розетки 12В обозначен номером 44 в схеме.

Блок предохранителей под капотом

Блок размещен рядом с левым крылом двигателя.

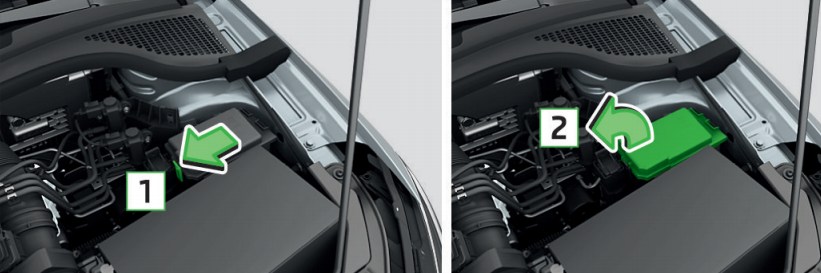

Сначала нажмите на фиксатор крышки по стрелке 1, затем поднимите крышку по указанию на иллюстрации 2.

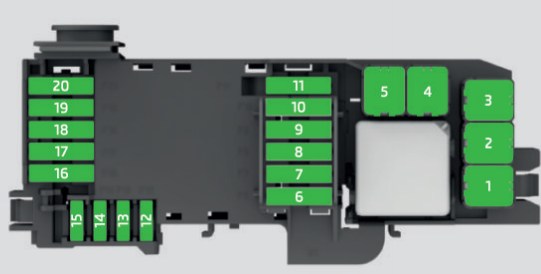

Схема блока под капотом Skoda Fabia 3

Назначение предохранителей под капотом

1. Вентилятор охлаждения радиатора
2. Блок системы подогрева свечей
3. Блок ABS или ESC
4. Дополнительный электрический обогреватель
5. Дополнительный электрический обогреватель
6. Автоматическая коробка передач
7. Блок управления двигателем
8. Стеклоочиститель лобового стекла
9. Центральный блок управления
10. Блок ABS или ESC
11. Резерв
12. Компоненты двигателя
13. Выключатель тормозной педали
14. Компоненты двигателя, реле топливного насоса
15. Блок управления двигателем
16. Стартер
17. Блок управления двигателем
18. Компоненты двигателя, реле дополнительного обогревателя, вентилятор радиатора
19. Лямбда-зонд
20. Компоненты двигателя, блок предварительного подогрева, обогрев вентиляции картера

Руководство по эксплуатации и ремонту

Для более детальной информации по ремонту, эксплуатации и техническому обслуживанию Skoda Fabia 3 поколения рекомендуем ознакомиться с официальным руководством: «скачать».
