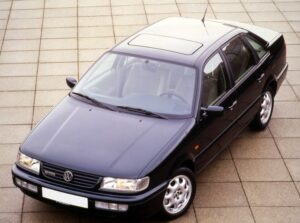

Многие автолюбители считают Volkswagen Passat B4 не полноценным четвертым поколением, а лишь обновленной версией третьего, благодаря схожей платформе, но с измененным дизайном кузова и модернизированным интерьером. Модель Passat B4 производилась в период с 1993 по 1996 год. В этой статье мы подробно разберем предохранители и реле Volkswagen Passat B4, включая схему расположения блока, иллюстрации и фото. В конце предоставим ссылку на полное руководство по ремонту и техническому обслуживанию Volkswagen Passat B4, чтобы вы могли скачать его для самостоятельного использования.
Расположение блока предохранителей и реле

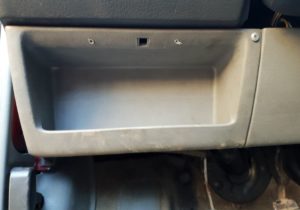

Блок предохранителей и реле Volkswagen Passat B4 размещен в нижней части торпедо со стороны водителя, за специальной защитной панелью или полкой.
Чтобы получить доступ к предохранителям и реле в Passat B4, необходимо снять эту полку. После этого вы увидите крышку блока.

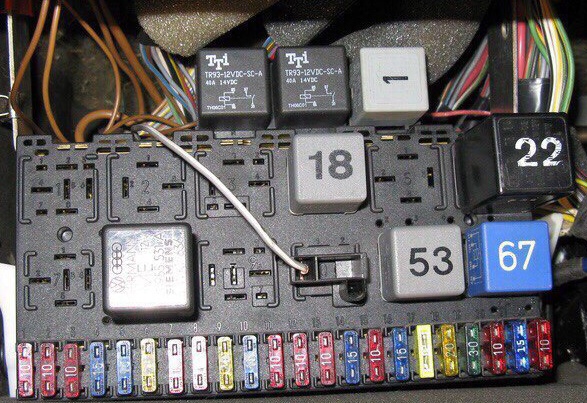

Иллюстрация блока предохранителей Passat B4

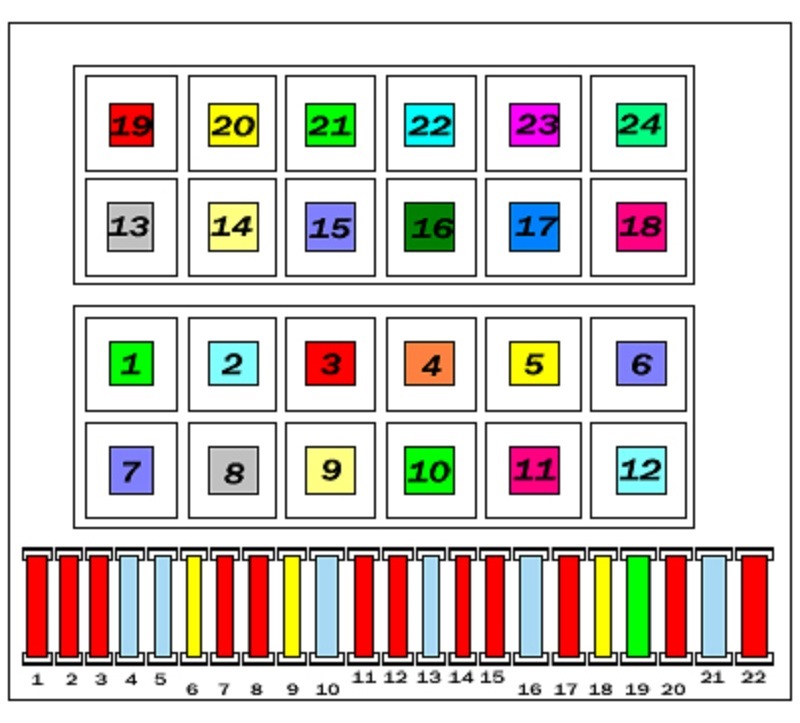

Общая схема блока предохранителей Volkswagen Passat B3 и B4
Назначение предохранителей в Volkswagen Passat B4
| 1 | 10А Ближний свет (левая фара) |
| 2 | 10А Ближний свет (правая фара) |
| 3 | 10А Освещение комбинации приборов и номерного знака |
| 4 | 15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески |
| 5 | 15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол |
| 6 | 20А Вентилятор отопителя, кондиционер |
| 7 | 10А Габаритный свет (правый) |
| 8 | 10А Габаритный свет (левый) |
| 9 | 20А Обогрев заднего стекла и зеркал заднего вида |
| 10 | 15А Противотуманные фары и задний противотуманный фонарь |
| 11 | 10А Дальний свет (левая фара), контрольная лампа включения дальнего света |
| 12 | 10А Дальний свет (правая фара) |
| 13 | 10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя) |
| 14 | 10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач |
| 15 | 10А Карбюратор или электронная система управления двигателем |
| 16 | 15А Комбинация приборов, освещение вещевого ящика |
| 17 | 10А Указатели поворота |
| 18 | 20А Электробензонасос, датчик концентрации кислорода (лямбда-зонд) |
| 19 | 30А Вентилятор системы охлаждения, кондиционер |
| 20 | 20А Стоп-сигналы, система управления скоростью движения |
| 21 | 15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов |
| 22 | 10А Автомагнитола |
Предохранитель для прикуривателя в Passat B4 — это номер 21 с номиналом 15А, часто используемый при диагностике электрики Volkswagen.
Расположение и функции реле
1 | Система кондиционирования |
2 | Задний стеклоочиститель с функцией прерывистого режима работы |
3 | Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant) |
4 | Резерв |
5 | Указатель уровня охлаждающей жидкости |
6 | Система аварийной сигнализации |
7 | Система очистки фар |
8 | Система прерывистой работы стеклоочистителя и омывателя |
9 | Система предупреждения о не пристегнутых ремнях безопасности |
10 | Противотуманные фары |
11 | Звуковой сигнал |
12 | Топливный насос, подогрев впускного коллектора (где предусмотрен) |
13 | Таймер электрообогрева заднего стекла |
14 | Резерв |
15 | Гидронасос АБС |
16 | АБС |
17 | Резерв |
18 | Резерв |
19 | Система кондиционирования |
20 | Резерв |
21 | Предохранитель гидронасоса АБС и электропривода стекол |
22 | Предохранитель системы клапанов АБС |
23 | Резерв |
24 | Резерв |
Число реле в блоке Volkswagen Passat B4 варьируется в зависимости от уровня комплектации и года выпуска модели.
Подробное назначение реле по их номерам в Passat B4
- №4 — реле сигнализации не пристегнутых ремней безопасности
- №13 — компрессор кондиционера
- №15 — дополнительные фары (ПТФ)
- №18 — разгрузка шины X
- №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
- №21 — аварийной сигнализации и указатели поворотов
- №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
- №29 —реле не пристёгнутых ремней безопасности
- №30 —главное реле впрыска, даёт команду на включение бензонасоса
- №32 — питание ЭБУ (Digifant)
- №33 — омыватель фар
- №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
- №46 — реле времени пред пускового подогрева
- №53 — сигнал двух тональный (одно тональный — перемычка)
- №54 — прекращение питания на принуд. холостого хода
- №55 — увеличение подачи топлива на принуд. холостого хода
- №59 — Подогрев сидений
- №61 — обогрев впускного коллектора
- №67 или №80 — бензонасос
- №72 — задний дворник
- №78 — Насос АБС
- №61 — ЭБУ АБС
- №80 или №67 — бензонасос
- №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
- №105 — реле климата
- №109 — Реле системы впрыска и зажигания (VR6)
- №150 — Стартер и фонари заднего хода (для авто с АКПП)
Плавкие предохранители (вставки)
В версиях Volkswagen Passat B4 с дизельными моторами цепь свечей накаливания защищена специальной плавкой вставкой. Она установлена в подкапотном пространстве над главным тормозовым цилиндром или на блоке управления свечами накаливания, рядом с резервуаром омывателя. При перегорании этой вставки рекомендуется сначала диагностировать систему подогрева дизельного двигателя Passat B4, чтобы выявить и устранить причину неисправности, прежде чем устанавливать новую.
Руководство по ремонту и обслуживанию
Подробные инструкции по ремонту, замене предохранителей и обслуживанию Volkswagen Passat B4 доступны в специальной книге: «скачать».
На нашем YouTube-канале вы найдете видеообзор по этой теме. Рекомендуем посмотреть и подписаться на обновления.
Если у вас есть дополнения или вопросы по электрике Passat B4, оставляйте комментарии ниже.
