Volkswagen Vento: предохранители и реле

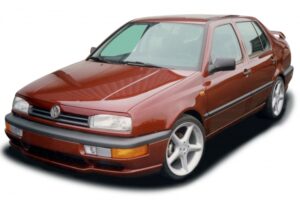

Volkswagen Vento — это компактный седан, построенный на базе платформы Golf, с классическим кузовом хэтчбэк в варианте седана. Модель выпускается с 1979 года и насчитывает шесть поколений. В американском рынке она популярна как Jetta. В этой статье мы подробно разберем блоки предохранителей и реле для Volkswagen Vento моделей 1991, 1992, 1993, 1994, 1995, 1996, 1997 и 1998 годов выпуска, включая схемы расположения, фотографии блоков и примеры. Особое внимание уделим предохранителю прикуривателя. В конце вы сможете скачать полные электрические схемы Volkswagen Vento для самостоятельной диагностики и ремонта.

Расположение и функции предохранителей могут варьироваться в зависимости от региона сборки и комплектации вашего Volkswagen Vento. Рекомендуем проверять актуальную информацию для вашей модели.

Блок предохранителей в салоне Volkswagen Vento

Расположен в нижней секции торпедо, со стороны водительского сиденья, под пластиковой панелью. Чтобы открыть, просто отожмите фиксаторы на крышке.

Блок предохранителей выглядит следующим образом:

Распиновка и схема блока предохранителей

Расшифровка предохранителей Volkswagen Vento

1	10А Левая фара — ближний свет, электродвигатели корректора фар
2	10А Ближний свет — правая фара
3	10А Лампы подсветки номерного знака
4	15А Очиститель и омыватель стекла задней двери
5	15А Очистители, омыватели, омыватели фар
6	20А Вентилятор отопителя
7	10А Передние и задние габариты — правые
8	10А Передние и задние габариты — левые
9	20А Обогреватель заднего стекла
10	15А Противотуманные фары
11	10А Дальний свет- левая фара
12	10А Дальний свет — правая фара
13	10А Звуковые сигналы
14	10А Фонари заднего хода, подогреватели форсунок омывателя, центральный замок, электропривод зеркала заднего вида на двери ,подогреватель сидений, система поддержания скорости, электропривод стеклоподъемников
15	10А Спидометр, подогреватель впускного коллектора
16	15А Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк, система отопителя Thermotronic
17	10А Лампы аварийной сигнализации, указатели поворота
18	20А Топливный насос, подогреваемый кислородный датчик
19	30А Вентилятор радиатора, реле кондиционера
20	10А Стоп-сигналы
21	15А Дампы освещения салона, лампа освещения багажника, центральный замок, люк
22	10А Радио, предохранитель

Предохранитель прикуривателя в Volkswagen Vento — это номер 22 номиналом 10А. Для замены используйте предохранители Volkswagen с соответствующим амперажем.

Функции реле в блоке салона

1	Реле кондиционера
2	Реле очистителя/ омывателя заднего стекла
3	Реле электронного блока управления двигателем
4	Реле основных цепей зажигания
5	—
6	Реле — прерыватель указателей поворота
7	Блок управления омывателями фар
8	Реле прерывистого режима работы очистителя/ омывателя лобового стекла
9	Реле индикатора не пристегнутых ремней безопасностями 1995 г.
10	Реле противотуманных фар
11	Реле звукового сигнала
12	Реле топливного насоса
13	Реле подогревателя впускного коллектора
14	—
15	Реле насоса АВS
16	Реле фонарей заднего хода (Ecomatic)
17	Реле дальнего света фар (Ecomatic)
18	Реле ближнего света фар (Ecomatic)
19	Предохранитель 30А — кондиционер, Climatronic 2,0/2,8 (1993)
20	Реле выключателя запрещения запуска
21	Реле кислородного датчика
22	Реле индикатора не пристегнутых ремней безопасности (1995)
23	Реле вакуумного насоса (Ecomatic)
24	Термопредохранитель (20А) – Электропривод стеклоподъемников

Блок предохранителей под капотом Volkswagen Vento

Для дизельных версий Volkswagen Vento цепь свечей накаливания защищена мощным предохранителем в форме плавкой вставки, обеспечивающей надежную работу системы запуска.
