Volkswagen Polo Sedan — популярный седан, выпускавшийся в России с 2010 по 2014 год. В 2015 году модель прошла значительный рестайлинг, после чего обновленная версия Volkswagen Polo Sedan продолжают производить в 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годах по настоящее время. В этой статье мы предоставим детальное описание предохранителей и реле Volkswagen Polo Sedan с схемами блоков, фотографиями расположения, а также укажем, где именно находятся эти элементы. Особо выделим предохранитель прикуривателя Polo Sedan для удобства владельцев.
Расположение и функции предохранителей в блоках Volkswagen Polo Sedan могут варьироваться в зависимости от года выпуска и комплектации (Trendline, Comfortline и другие). Если возникнут сомнения, рекомендуется проконсультироваться с официальным дилером.
Блоки в салоне
Блок предохранителей

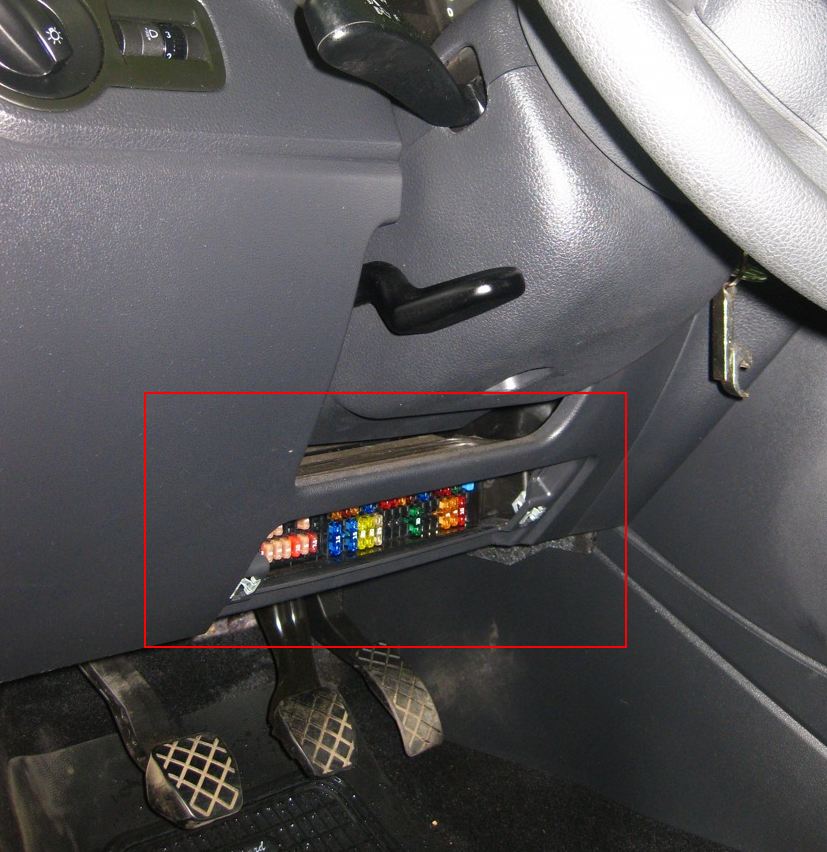

Расположен под рулевой колонкой, скрыт за пластиковой защитной крышкой для легкого доступа.

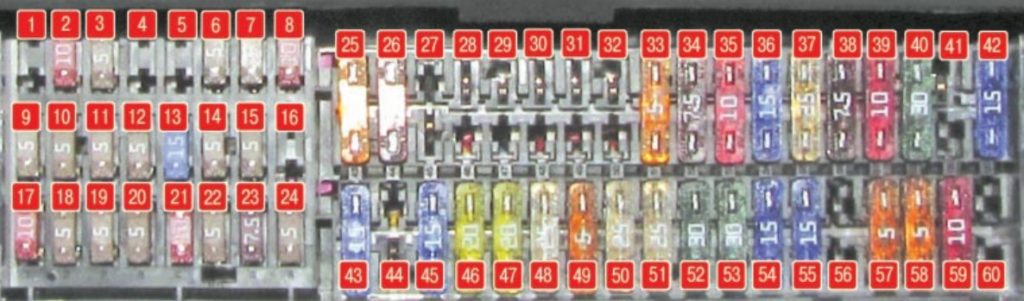

Схема
Общее описание предохранителей
| 1 | Резерв |
| 2 | 10/15А Подрулевые переключатели, насос омывателя ветрового стекла, Электродвигатель очистителя заднего стекла |
| 3 | 5/7,5А Реле топливного насоса, блок управления двигателем |
| 4 | 7,5А Подрулевые переключатели |
| 5 | Резерв |
| 6 | 5А Блок управления комбинации приборов |
| 7 | 5/15А Регулятор направления пучков света фар, фонари подсветки номерного знака |
| 8 | 10А Форсунки или резерв |
| 9 | 5/7,5А Блок управления ABS, выключатель ASR/ESP |
| 10 | 5/7,5А Головное устройство, Датчик скорости автомобиля, селектор автоматической коробки передач, блок управления электропакетом, выключатель зажигания |
| 11 | 5А Регулятор направления пучков света фар, мотор-редукторы в блок-фарах |
| 12 | 5А Джойстик регулировки зеркал заднего вида |
| 13 | 15А Блок управления автоматической коробки передач, многофункциональный переключатель автоматической коробки передач, селектор автоматической коробки передач |
| 14 | 5/10А Блок управления подушками безопасности |
| 15 | 5А Элементы обогрева жиклеров омывателя ветрового стекла |
| 16 | 5/10А Блок управления парктроника |
| 17 | 10/15А Прогрев лямбда-зондов и клана системы улавливания паров топлива |
| 18 | 5/7,5А Блок управления комбинации приборов, лампа противотуманного света в левом заднем фонаре |
| 19 | 5/7,5А Реле стояночных огней, головное устройство звуковоспроизведения, блок управления электропакетом, выключатель зажигания и стартера |
| 20 | 5/10А Блок управления комбинации приборов, подрулевые переключатели |
| 21 | 10/15А Блок управления электропакетом, лампы направленного света, плафон освещения салона с задержкой выключения, плафон освещения багажника |
| 22 | 5/10А Диагностический разъем, блок управления кондиционером, блок управления климат-контролем, электромагнит блокировки ключа в выключателе зажигания |
| 23 | 7,5/10А Блок управления электропакетом, блок управления двигателя, блок управления автоматической коробки передач, переключатель автоматической коробки передач (ручной режим) |
| 24 | 5А Блок управления электропакетом, элементы обогрева наружных зеркал |
| 25 | 5/7,5А Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятора системы охлаждения, блок управления кондиционером, диагностический разъём, блок управления отоплением и вентиляцией, Диагностический разъём |
| 26 | 7,5/10А Блок управления усилителя рулевого управления |
| 27 | 5/15А Выключатель лампы света заднего хода в правом заднем фонаре |
| 28 | 10А Лямбда-зонд |
| 29 | 20А Катушки зажигания |
| 30 | 15А Электромагнитный клапан адсорбера, насос ОЖ, Переключающий клапан радиатора системы рециркуляции ОГ |
| 31 | 10А Форсунки цилиндра |
| 32 | 10А Топливный насос, 30А Блок управления двигателя |
| 33 | 5А Датчик положения педали сцепления, выключатель сигналов торможения 10А Блок управления вентилятора радиатора |
| 34 | 7,5А Правая блок — фара (дальний свет)20А Дальний свет |
| 35 | 10А Блок управления двигателя |
| 36 | 10/15А Топливный насос или форсунки 20А Реле подачи топлива по напорной магистрали |
| 37 | 25А Регулятор подогрева сиденья водителя, регулятор подогрева сиденья переднего пассажира, блок управления подогрева передних сидений |
| 38 | 7,5А Левая блок — фара (дальний свет), блок управления комбинации приборов 30А Блок управления АКП |
| 39 | 10/15А Правая блок-фара (ближний свет) |
| 40 | 30А Переключатель вентилятора отопителя, блок управления вентилятора отопителя |
| 41 | 15А Электродвигатель очистителя заднего стекла |
| 42 | 15/20А Предохранитель прикуривателя |
| 43 | 15/20А Блок управления электропакета, лампы указателей поворота, лампы сигналов торможения |
| 44 | 15А Ультразвуковой датчик охранной сигнализации, сирена охранной сигнализации |
| 45 | 15/30А Блок управления навигационной системы, головное устройство звуковоспроизведения, блок управления мультимедийной системы |
| 46 | 20/30А Блок управления электропакетом (звуковой сигнал) |
| 47 | 20/30А Блок управления электропакетом (электродвигатель стеклоочистителей) |
| 48 | 25А/30А Центральный замок, Привод замка двери багажного отсека, Электропривод лючка горловины топливного бака |
| 49 | 5/15А Лампа света заднего хода |
| 50 | 25/30А Блок управления двери водителя |
| 51 | 25/30А Блок управления двери переднего пассажира |
| 52 | 30А Блок управления левой задней двери, блок управления правой задней двери |
| 53 | 30А Обогрев заднего стекла |
| 54 | 15А Противотуманные фары |
| 55 | 15А Катушки зажигания |
| 56 | 40А Реле обогрева ветрового стекла |
| 57 | 5/7,5А Лампы габаритного света в левой блок-фаре и левом заднем фонаре |
| 58 | 5/7,5А Лампы габаритного света в правой блок-фаре и правом заднем фонаре |
| 59 | 10/15А Левая блок — фара (ближний свет) |
| 60 | 15А ДХО |
Предохранитель прикуривателя Volkswagen Polo Sedan — это номер 42 номиналом 15 или 20А, отвечающий за работу розетки.

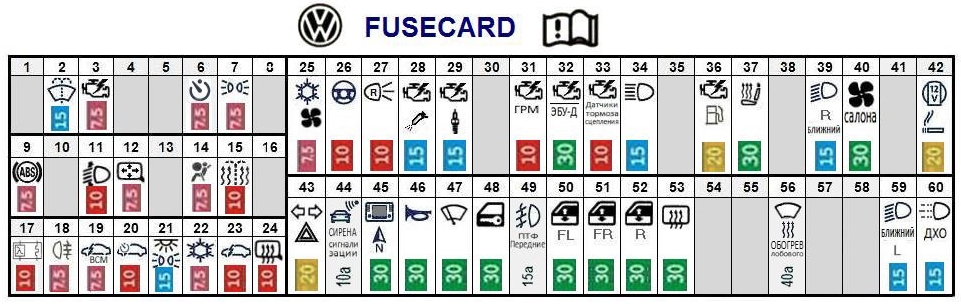

Обозначение в виде таблицы
Блок реле
Электрооборудование Volkswagen Polo Sedan защищено предохранителями для большинства цепей, а высокомощные устройства подключаются через реле. Главный блок реле размещен под приборной панелью слева от водителя для удобного обслуживания.

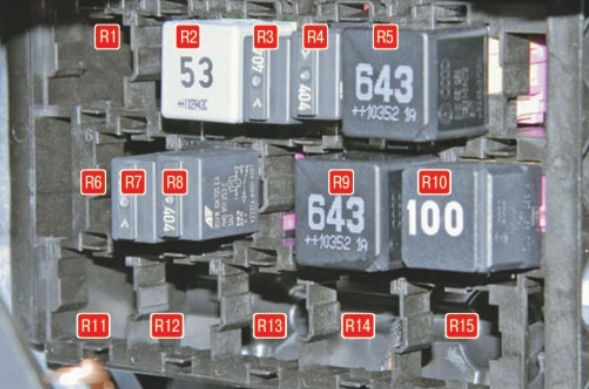

Схема
Расшифровка
- R1 — резерв;
- R2 – реле обогрева ветрового стекла (в зависимости от комплектации);
- R3 – реле блокировки стартера;
- R4 – реле подачи топлива по напорной магистрали;
- R5 – реле электропитания;
- R6 — резерв;
- R7 – реле передних габаритных огней;
- R8 – реле топливного насоса;
- R9 – реле климатической установки;
- R10 – реле контакта «Х»;
- R11 — R15 — резерв.
Блок под капотом
Основной монтажный блок предохранителей и вставок Volkswagen Polo Sedan установлен на пластиковом кронштейне над аккумулятором в моторном отсеке для надежной защиты электрики.

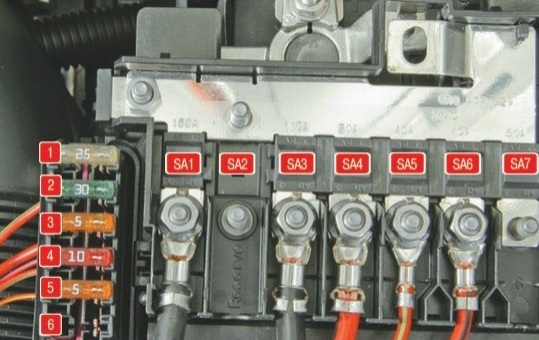

Схема
Описание
| 1 | 25А Блок управления ABS |
| 2 | 30А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения |
| 3 | 5А Блок управления электродвигателем вентилятора системы охлаждения |
| 4 | 10А Блок управления ABS |
| 5 | 5А Блок управления электропакетом |
| 6 | Резерв |
| SA1 | 150/175А Генератор |
| SA2 | Резерв |
| SA3 | 110А Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей 4, 20, 56, реле стояночных огней, реле электропитания клеммы 30 |
| SA4 | 50А Блок управления усилителя рулевого управления |
| SA5 | 40А Блок управления ABS |
| SA6 | 40А Блок управления вентилятора системы охлаждения |
| SA7 | Резерв |
Электро-схема и руководство поло седан
Подробные инструкции по ремонту, обслуживанию и электрическим схемам Volkswagen Polo Sedan доступны в специальном руководстве: «скачать».
На нашем канале также есть видео по теме предохранителей и реле Polo Sedan. Рекомендуем просмотреть и подписаться для полезных советов.
Это все по предохранителям Volkswagen Polo Sedan. Надеемся, статья окажется полезной для диагностики и ремонта. Если у вас есть дополнения или вопросы о схемах, поделитесь в комментариях.
