Volkswagen Pointer — автомобиль, производившийся глобально в двух поколениях начиная с 1994 года. В российском рынке официально реализовывалось исключительно второе поколение в период 2004–2006 годов в вариантах кузова хэтчбек и универсал. После этого модель была снята с производства из-за недостаточного интереса покупателей. В этой статье мы разберем расположение и назначение блоков предохранителей и реле Volkswagen Pointer, включая подробные схемы, иллюстрации и указание на предохранитель прикуривателя. Также рассмотрим ключевые аспекты электрики VW Pointer для ремонта и диагностики.
Количество элементов в блоках может отличаться от представленного и зависит от года выпуска и комплектации автомобиля.
Основной блок предохранителей и реле VW Pointer

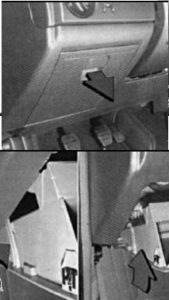

Расположен под приборной панелью, за бардачком. Чтобы добраться до него, требуется демонтировать перчаточный ящик (см. иллюстрацию).

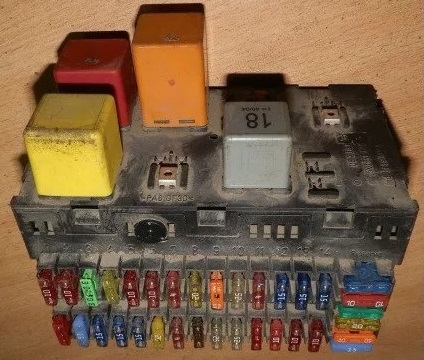

Фото — пример

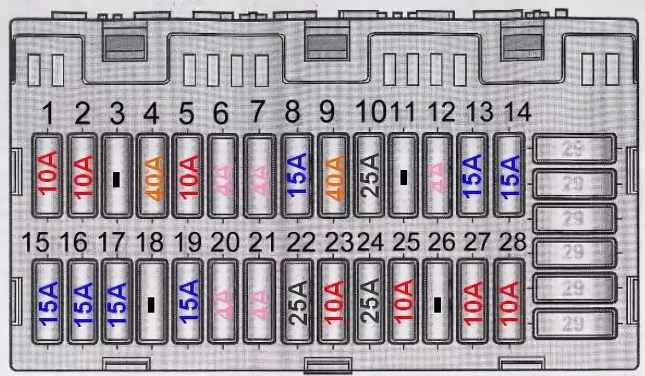

Схема предохранителей Volkswagen Pointer
Расшифровка предохранителей
| 1 | Звуковой сигнал |
| 2 | Левый корректор наклона фар |
| 3 | Система ABS |
| 4 | Вентилятор радиатора первой стадии |
| 5 | Правый корректор наклона фар |
| 6 | Часы, Освещение багажного отделения, Внутреннее освещение |
| 7 | Правые стояночные огни |
| 8 | Тормозные огни, Аварийная световая сигнализация, Световой сигнал |
| 9 | Вентилятор радиатора второй стадии |
| 10 | Кондиционер |
| 11 | Резерв |
| 12 | Центральный замок, Система охранной сирены |
| 13 | Система впрыска |
| 14 | Топливный насос |
| 15 | Правый дальний свет, Контрольная лампа |
| 16 | Левый дальний свет |
| 17 | Передний стеклоочиститель и омыватель ветрового стекла, стеклоомыватель заднего стекла |
| 18 | Противотуманные фары |
| 19 | Двенадцати вольтовая штепсельная розетка |
| 20 | Левые стояночные огни |
| 21 | Перчаточный ящик, Пепельница, Прикуриватель, Фонарь освещения номерного знака, Задние противотуманные фары, Стояночные огни |
| 22 | Обогрев заднего стекла |
| 23 | Стеклоочиститель заднего стекла |
| 24 | Вентиляционная система |
| 25 | Прикуриватель, Предупредительный сигнал об использовании ремней безопасности |
| 26 | Регулировка наружных зеркал |
| 27 | Указатели поворотов, Контрольные лампы указателей поворотов, Предупредительные огни, Резервный запас топлива, Указатель температуры охлаждающей жидкости |
| 28 | Фонари заднего хода |
| 29 | Запасные предохранители |
Предохранитель прикуривателя в блоке Volkswagen Pointer — это № 21 или № 25, в зависимости от конфигурации.
В верхней части блока размещен основной отсек с реле, обеспечивающий работу ключевых систем авто.
Функции реле в блоке предохранителей VW Pointer
- Реле переднего стеклоочистителя
- Реле указателя поворотов и аварийной сигнализации
- Реле для а/м с очистителем либо омывателем заднего стекла
- Реле противотуманных фар
- Реле отключения обогрева заднего стекла
- Функция X (зарезервированная позиция)
- Реле сигнала
- Термопредохранитель для стеклоподьемников с электроприводом
- Центральный замок
- Реле кондиционера
- Реле корректора фар

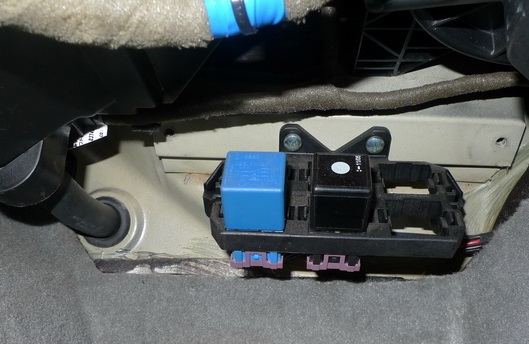

Вспомогательный блок реле Фольксваген Пойнтер
Монтируется за обшивкой в области ног переднего пассажира.
В нем размещаются реле системы впрыска топлива, топливного насоса и реле повышенной мощности для критических цепей.
На отдельных версиях Volkswagen Pointer дополнительные предохранители могут располагаться в моторном отсеке, в частности, у аккумуляторной батареи.
Полная электрическая схема Volkswagen Pointer
Для детального изучения электросхемы VW Pointer рекомендуем ознакомиться с полным руководством по электрике модели.
