Volkswagen Phaeton: Расположение предохранителей и реле

Volkswagen Phaeton — это роскошный седан представительского класса от Volkswagen. Модель производилась с 2002 по 2016 год, включая годы 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016. Значительное обновление (рестайлинг) произошло в 2010 году. В этой статье мы подробно разберем функции элементов в блоках предохранителей и реле Volkswagen Phaeton, укажем их точные места установки, а также акцентируем внимание на предохранителях для прикуривателя и розеток. В конце предоставим возможность скачать полную электрическую схему автомобиля Phaeton для самостоятельного ремонта и диагностики.

Описание блоков предохранителей и реле не является универсальным для всех версий. Оно варьируется в зависимости от года выпуска, комплектации и региона поставки Volkswagen Phaeton.

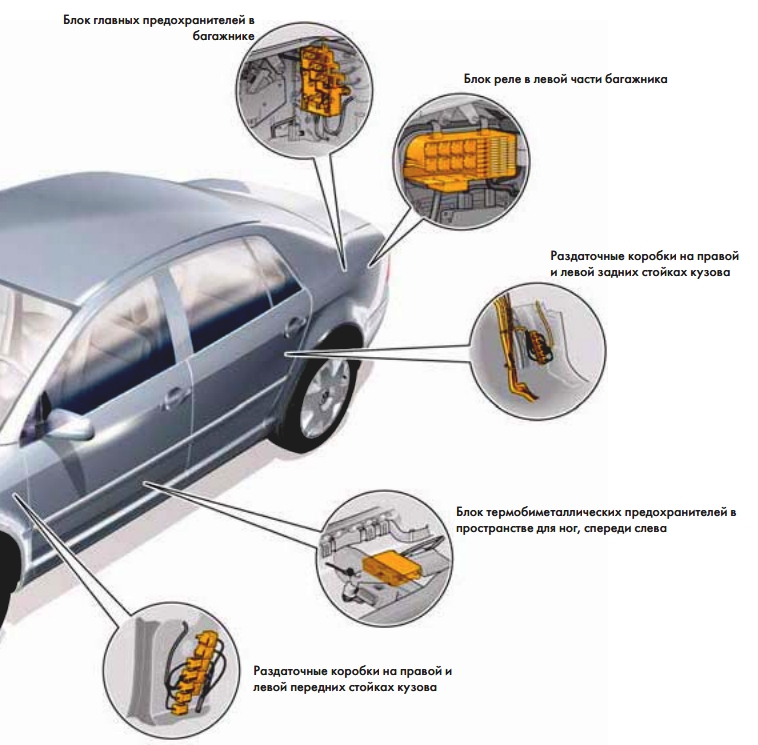

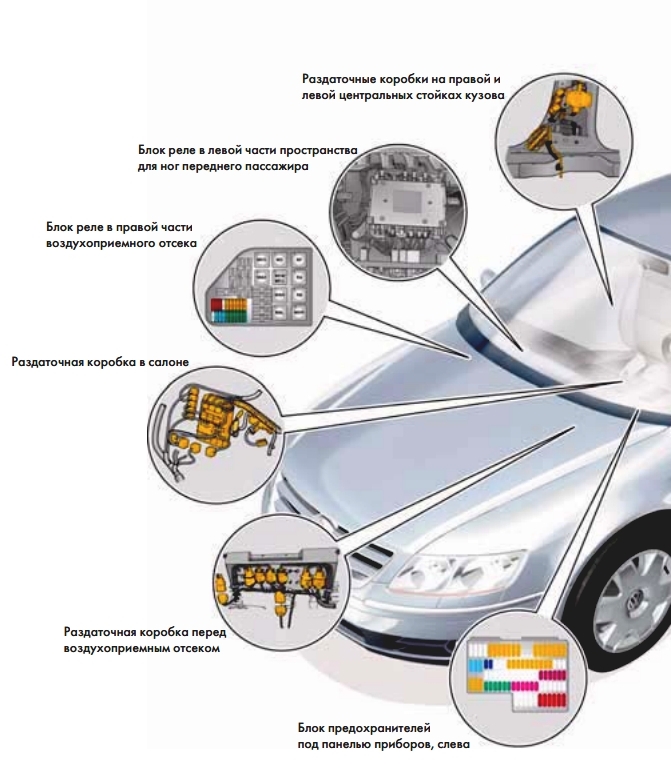

Общее расположение блоков предохранителей и реле в Phaeton

Компоненты электрической системы автомобиля размещены в разных зонах. Ниже приведены иллюстрации, показывающие точные локации блоков предохранителей Volkswagen Phaeton для удобного доступа при ремонте.

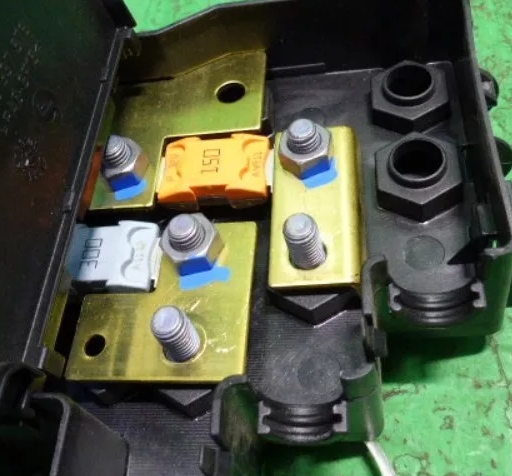

Блок основных предохранителей Volkswagen Phaeton

Расположен в левой стороне багажного отсека. Этот блок содержит высокомощные предохранители, которые охраняют ключевые электрические цепи авто. К нему подключаются кабели от аккумуляторной батареи, модуля управления обогревом лобового стекла (с инвертором DC), передних и задних электронных блоков, генератора, а также линия для мониторинга напряжения в сети. Состоит из мощных плавких предохранителей для надежной защиты системы.

Расшифровка схемы предохранителей

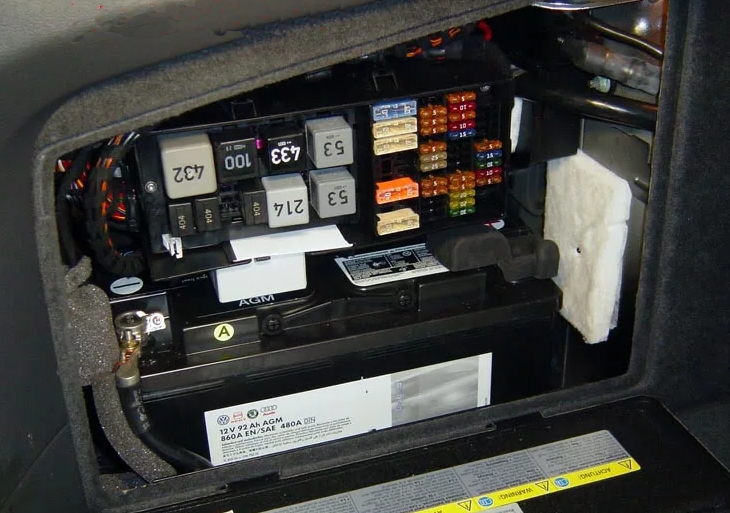

Задний блок реле в багажнике Phaeton

Находится в левой части багажника, скрытый за отделкой.

В блоке размещены реле, такие как:

• реле переключения аккумулятора стартера (100)
• реле переключения основной батареи (432)
• реле топливного насоса №1 (404)
• реле топливного насоса №2 (404)
• реле цепи клеммы 50 (433)
• реле №1 обогрева заднего стекла (100)
• реле №2 обогрева заднего стекла (104)
• реле пневмоподвески (214)
• реле замка топливного бака (404)

Актуальную схему предохранителей и реле Volkswagen Phaeton ищите вблизи блока. Если ее нет, обратитесь к официальному дилеру для получения инструкций.

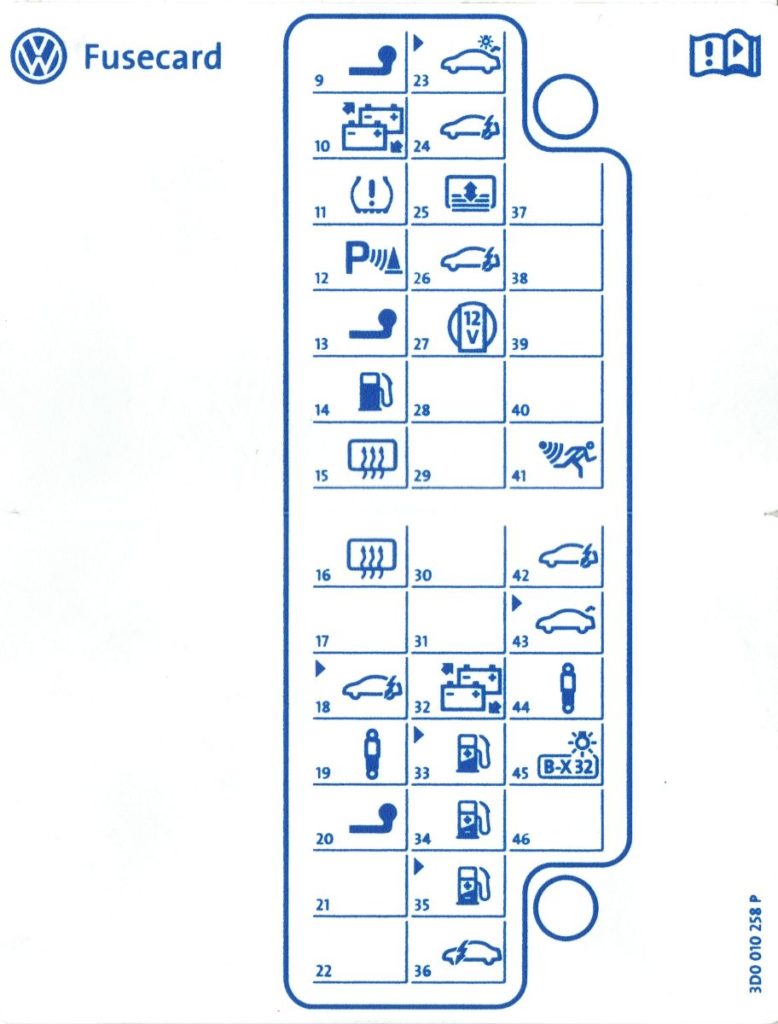

Схема предохранителей багажного блока с расшифровкой

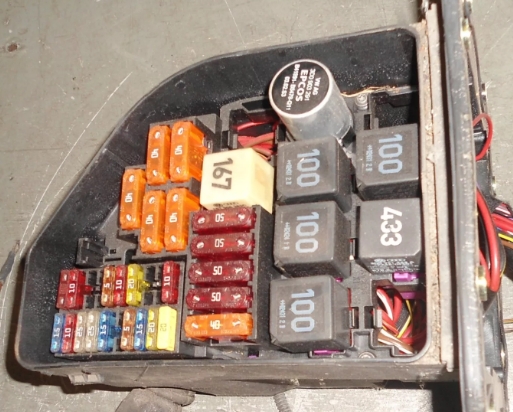

Блок реле в моторном отсеке Phaeton

Установлен в передней зоне воздухозаборного отсека.

Расшифровка компонентов блока

• конденсатор для стабилизации напряжения в бортовой сети
• основные реле №1 и №2 (53 и 100)
• реле цепи клеммы 75 (100)
• реле цепи клеммы 15 (433)
• реле №1 и №2 насоса вторичного воздуха (100)
• реле питания системы Motronic (167)

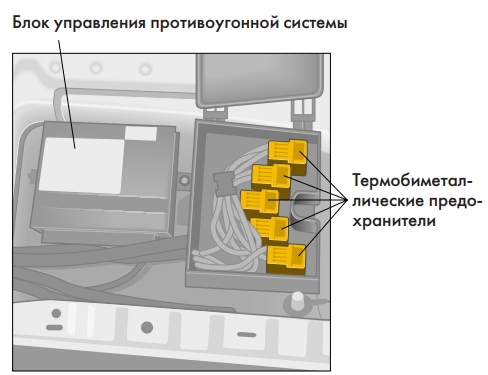

Блок термо-биметаллических предохранителей в Phaeton

Расположен слева в зоне ног водителя.

Назначение предохранителей

• левые электрические стеклоподъемники — 30 А
• правые электрические стеклоподъемники — 30 А
• модуль управления водительским сиденьем — 30 А
• модуль управления сиденьем пассажира — 30 А
• модуль управления задними сиденьями — 30 А
• левый задний PTC-обогреватель — 30 А
• правый задний PTC-обогреватель — 30 А

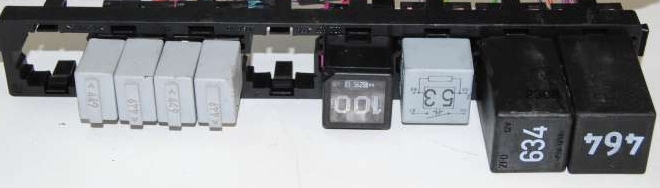

Блок реле справа в зоне ног пассажира

Монтируется в пространстве для ног переднего пассажира.

Здесь размещаются реле для систем:

• электронасоса охлаждения (404)
• вакуумного насоса (404)
• обогрева щитка стеклоочистителей (404)
• обогрева сидений (404)
• электропривода люка в крыше (79)
• цепи клеммы 15SV (100)
• очистителей фар (53)
• питания Servotronic (631)
• контрольной лампы airbag (464)

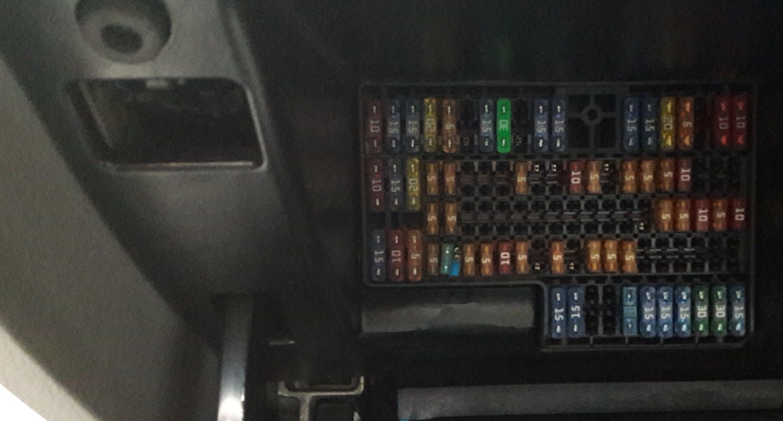

Главный блок предохранителей в салоне

Установлен внутри салона, под приборной панелью слева от водителя.

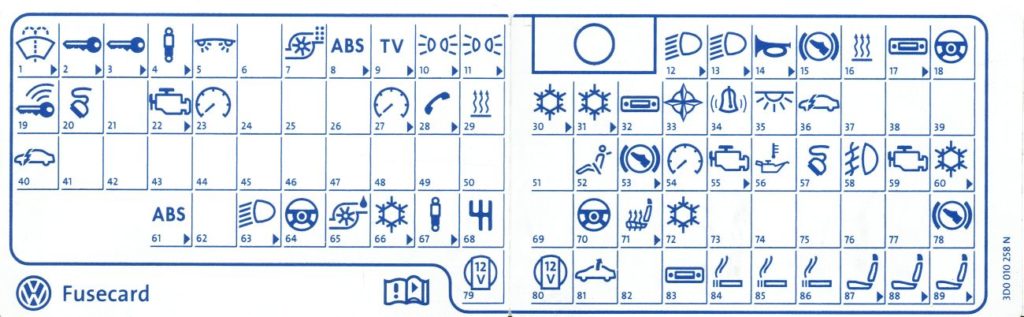

Схема с назначением предохранителей

Предохранители для прикуривателя и розеток в Volkswagen Phaeton — номера 84, 85, 86, номиналом 15 А.

Полная электрическая схема Volkswagen Phaeton

Ищете детальную информацию по электросхеме Volkswagen Phaeton? Скачайте файлы здесь. Если возникли вопросы по предохранителям и реле, ознакомьтесь с руководством: «скачать».
