Volkswagen Passat B7: Предохранители и реле

Volkswagen Passat B7 — это седьмое поколение популярной линейки Passat от немецкого концерна. Хотя модель не является полностью новой разработкой, она представляет собой тщательную модернизацию предыдущего поколения B6 с заметными улучшениями. Дизайн интерьера также сохраняет много общего с предшественником. Производство велось в период с 2010 по 2015 годы. В этой публикации мы подробно разберем предохранители и реле Volkswagen Passat B7, включая фото и схемы расположения блоков. Особое внимание уделим предохранителю прикуривателя, а также местоположению ключевых электронных модулей управления. Полезная информация для владельцев фольксваген пассат б7 по замене и диагностике электрики.

passat b7

Функции предохранителей и реле, их количество и размещение могут варьироваться в зависимости от комплектации Volkswagen Passat B7 и года выпуска. Рекомендуем сверять с руководством по эксплуатации вашего автомобиля.

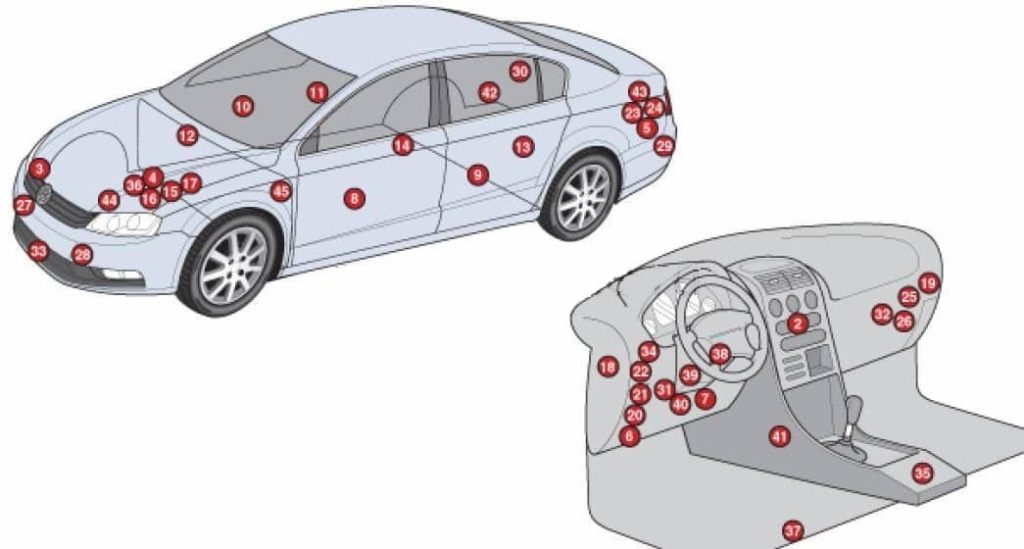

Общее расположение электронных блоков управления

Volkswagen-Passat-B7-vse bloki upravleniya

Обозначения на схеме

1Электронный модуль ABS (антиблокировочная система)
2Модуль климата-контроля (кондиционер)
3Контроллер дополнительного обогревателя — внутри переднего правого крыла
4Аккумулятор (на моделях с дополнительным оборудованием)
5Второй аккумулятор — слева в багажнике
6Диагностический порт (DLC)
7Диагностический модуль
8Контроллер электроники двери водителя
9Контроллер электроники левой задней двери
10Контроллер электроники двери пассажира
11Контроллер электроники правой задней двери
12ЭБУ двигателя (ECM) — на впускном резонаторе
13Модуль полного привода 4WD — на муфте Haldex
14Реле топливного насоса — под правым задним сиденьем
15Блок предохранителей/реле в моторном отсеке 1
16Блок предохранителей/реле в моторном отсеке 2
17Блок предохранителей/реле в моторном отсеке 3 — под основным блоком в отсеке 1
18Блок предохранителей/реле в приборной панели 1
19Блок предохранителей/реле в приборной панели 2
20Блок предохранителей/реле в приборной панели 3
21Блок предохранителей/реле в приборной панели 4
22Блок предохранителей/реле в приборной панели 5
23Блок предохранителей/реле в багажнике 1 — для 3.6 FSI
24Блок предохранителей/реле в багажнике 2 — для системы stop-start
25Контроллер корректора фар
26Резистор вентилятора отопителя — внутри блока отопления
27Клаксон 1
28Клаксон 2
29Блок слежения за разметкой 1 — за задним бампером
30Блок слежения за разметкой 2 — за задним бампером
31Многофункциональный контроллер 1: управление нагрузкой, освещением, топливным насосом, обогревом стекол, поворотниками, задним стеклоочистителем
32Многофункциональный контроллер 2: сигнализация, центральный замок, лючок бака, иммобилайзер, дистанционное управление, люк
33Датчик внешней температуры
35Контроллер электронного стояночного тормоза
36Модуль электроусилителя руля — на рейке
37Контроллер обогрева сидений — под водительским сиденьем
38Контроллер электроники рулевой колонки — на колонке
39Контроллер блокировки рулевой колонки — на колонке
40Модуль системы stop-start
41ЭБУ подушек безопасности SRS
42Контроллер подвески — справа в багажнике
43Контроллер электроники прицепа — слева в багажнике
44ЭБУ трансмиссии (TCM) для DSG
45ЭБУ трансмиссии (TCM) для АКПП — внутри левого переднего крыла

Местоположение блоков предохранителей и реле в Passat B7

Общая схема расположения

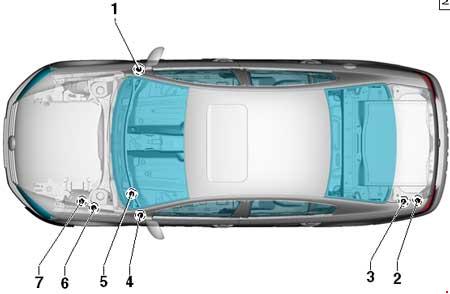

схема на пассат б7

Описание расположения блоков

  1. Блок предохранителей в приборной панели у пассажира
  2. Блок около аккумулятора

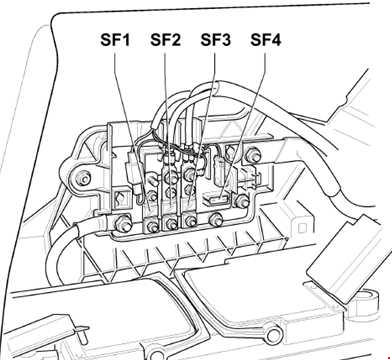

  3. Блок за отделкой в багажнике
  4. Блок предохранителей в приборной панели у водителя
  5. Блоки реле
  6. Блок предохранителей и реле под капотом
  7. Основной щиток предохранителей

Блоки предохранителей в салоне Volkswagen Passat B7

Блок предохранителей на стороне водителя

Этот блок расположен в левом конце приборной панели, скрыт за пластиковой крышкой для удобства доступа при диагностике электрики Passat B7.

Пример фото блока

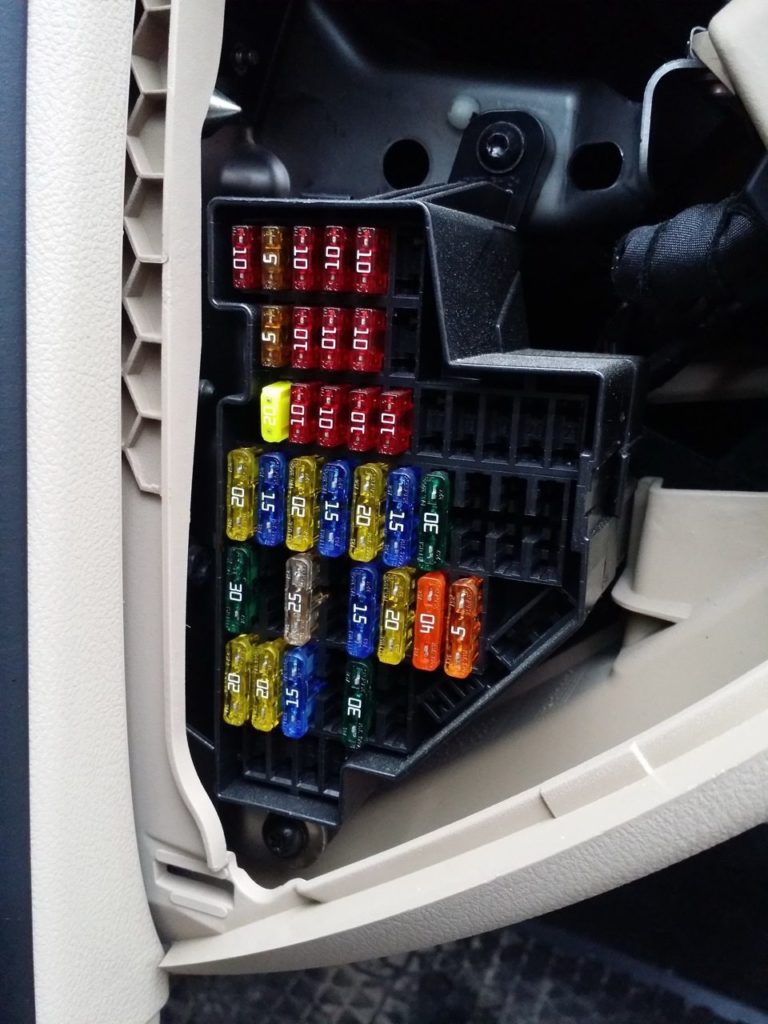

Салонный блок в б7

Схема предохранителей

пассат б6 блок в салоне слева до 2008

Расшифровка предохранителей

110А Шторки заднего стекла, Датчик высокого давления, Датчик загрязнения воздуха, Датчик уровня и температуры масла, Реле приточного вентилятора
25А Клавиша отключения ASR и ESP, Кнопка AUTO HOLD, Блок АБС, Блок управления электромеханического стояночного тормоза
310А Реле электропитания, Нагревательный резистор системы вентиляции картера двигателя, Клапан подачи газа
410А Блок управления системы электронного регулирования демпфирования, Диагностический разъём, Клавиша режима старт-стоп, Блок управления адаптивного круиз-контроля, Блок управления парковочного ассистента, Блок управления распознавания прицепа, Блок управления парковочного автопилота, Передняя камера вспомогательных систем водителя
510А Регулятор яркости подсветки выключателей и комбинации приборов, Регулятор корректора фар, Блок управления левой фары
610А Блок управления системы полного привода
75А Блок управления комбинации приборов, Диагностический интерфейс шин данных
810А Блок управления правой фары, Исполнительный электродвигатель корректора правой фары
910А Блок управления подушек безопасности, Блок управления системы определения занятости сиденья, Контрольная лампа отключения подушки безопасности переднего пассажира
1010А Переключатель Tiptronic, Расходомер воздуха, Блок управления топливного насоса, Реле питания Motronic, Блок управления двигателя, Реле стартера
115А Клавиша аварийного регистратора данных, Зеркало с таксометром, Тахограф
1210А Блок управления двери водителя, Блок управления двери переднего пассажира, Блок комфорта
1310А Выключатель освещения, диагностический разъём, Селектор, Блок управления ABS
1410А Сирена сигнализации
1510А Датчик дождя и освещённости, Реле обогрева заднего стекла, Реле обогрева ветрового стекла, Блок управления Climatronic, Блок управления климатической установки, Блок управления камеры заднего вида, Блок управления включения клемм и пуска двигателя
1610А Электронный замок зажигания, Блок управления электронной системы блокировки рулевой колонки, Блок управления включения клемм и пуска двигателя
1715А Блок управления двери водителя, Блок управления задней двери со стороны водителя
183А Блок управления бортовой сети, Стабилизатор напряжения, Блок управления двигателя, Реле 2 электропитания
197,5А Блок управления адаптивного круиз-контроля, Блок управления парковочного ассистента, Блок управления ассистента движения по полосе, Блок управления парковочного автопилота
205А Панель управления системы открывания гаражных ворот
2110А Блок управления задней шторки
2220А Блок управления электромеханического стояночного тормоза
2315А Блок управления распознавания прицепа
2420А Блок управления электромеханического стояночного тормоза
2520А Блок управления распознавания прицепа
2620А Блок управления бортовой сети
2715/20А Реле топливного насоса
2830А Блок управления задних дверей, Центральный блок управления систем комфорта
2920А Блок управления подогрева задних сидений
3020А Блок управления сдвижного люка
3130А Инвертор с розеткой, 12 В — 230 В
3230А Блок управления бортовой сети (обогрев заднего стекла)
3330А Реле системы очистки фар, Насос омывателя фар
3425А Блок управления подогрева передних сидений
3515А Блок управления двери багажного отсека, Переключатель регулировки положения поясничного подпора сиденья водителя
3615А Выключатель регулировки поясничного подпора сиденья, Клавиша регулировки угла наклона подушки сиденья, Клавиша регулировки положения спинки сиденья, Реле электропитания прицепа
3720/30А Блок управления распознавания прицепа, Блок управления 2 крышки багажного отсека
3840А Реле приточного вентилятора, Блок управления приточного вентилятора, Climatronic
395/15А Многофункциональный переключатель (только для а/м с 6-ступенчатой АКП), Блок управления автоматической коробки передач, Выключатель фонарей заднего хода, Блок Mechatronik КП DSG
4020А Реле зарядки второй АКБ, Насос стеклоомывателя, Электродвигатель очистителя заднего стекла
4120А Прикуриватель
4215А Розетка 12 В
4320А Блок управления дополнительного отопителя (только при наличии второй АКБ)
4430А Блок управления двери водителя и пассажира
4520А Реле для работы в режиме автономного отопителя (только при наличии второй АКБ)
46Не используется
4710А Приемопередающее устройство телефона (только а/м с системой Старт-стоп)
485А Блок управления в комбинации приборов (только а/м с системой Старт-стоп)
49Не используется

Предохранитель прикуривателя в Volkswagen Passat B7 — №41 на 20А. Для омывателей фар отвечает №33 на 30А. Информация актуальна для поиска замена предохранителя прикуривателя Passat B7.

Блок предохранителей на стороне пассажира

Этот блок размещен в правом конце приборной панели, аналогично левому, с защитной крышкой для безопасности.

Схема блока

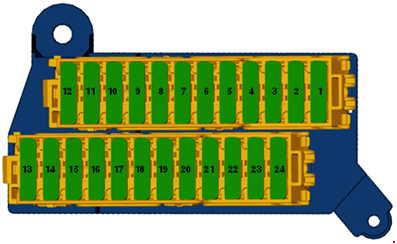

схема блока в салоне справа

Расшифровка

115/30А Блок управления двери багажного отсека, Блок управления распознавания прицепа
215/30А Блок управления 2 двери багажного отсека, Блок управления распознавания прицепа
310/30А Блок управления шторки люка, Блок управления распознавания прицепа
415А БУ системы электронного регулирования демпфирования
5Не используется
6Не используется
7Не используется
8Не используется
9Не используется
10Не используется
11Не используется
12Не используется
13Спецавтомобили
14Спецавтомобили
15Спецавтомобили
16Зарядное устройство портативной рации либо карманного фонаря
17Спецавтомобили
18Спецавтомобили
19Спецавтомобили
20Спецавтомобили
21Спецавтомобили
22Спецавтомобили
23Спецавтомобили
24Спецавтомобили

Блоки реле в салоне Passat B7

Релейные модули размещены под приборной панелью со стороны водителя, за декоративной обшивкой для защиты от пыли и влаги.

Пример фото расположения реле

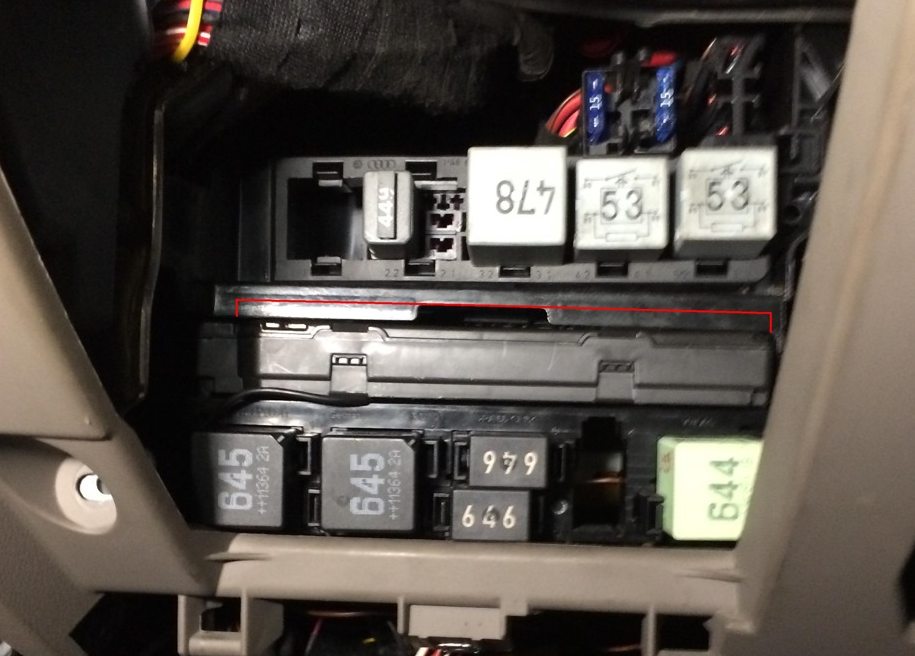

Блок реле фото

Верхний релейный блок в салоне

Схема

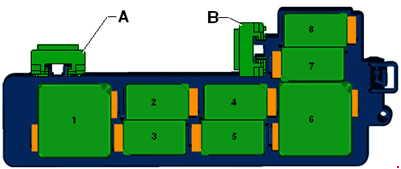

Схема блока реле пассат б7

Описание реле

1Реле приточного вентилятора (Climatic с автономным отопителем)
2Реле для работы в режиме автономного отопителя (Climatic с автономным отопителем)
3Реле для работы в режиме автономного отопителя (Дизельный двигатель с автономным отопителем)
4Не используется
5Реле прокачки ОЖ после выкл. двигателя (только 1,8л / 2,0л TFSI), Реле электропитания
6Реле электропитания клеммы 50 (не для а/м с системой Старт-стоп)
7Реле 2 электропитания (не для а/м с системой Старт-стоп)
8Реле 2 электропитания (не для а/м с системой Старт-стоп)

А и В — Термопредохранитель регулировки положения сиденья водителя

Нижний релейный блок

Схема

нижний блок реле пассат б7

Таблица обозначений

1Реле обогрева заднего стекла (645)
2Реле электропитания клеммы 15 (645)
3Реле двухтонового звукового сигнала (646), Реле системы очистки фар (646)
4Реле электропитания прицепа (с мая 2012 года)
5Реле разгрузки контакта X (644)

Обратите внимание: дополнительные реле, такие как реле зарядки второй АКБ, могут иметь отдельное размещение в зависимости от модификации фольксваген пассат б7.

Блоки под капотом в Volkswagen Passat B7

Основной блок предохранителей и реле расположен слева в моторном отсеке, под пластиковой крышкой, и включает монтажный блок плюс секцию высокомощных предохранителей. Рядом может быть коммуникационный релейный блок для удобного доступа при ремонте электрики Passat B7.

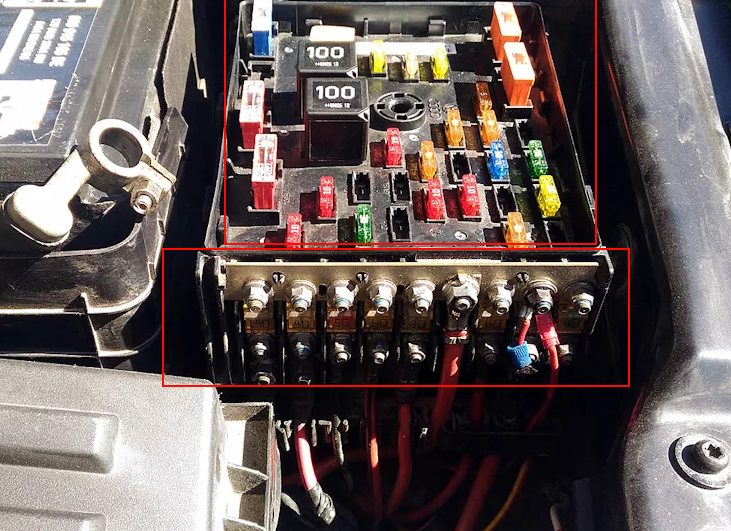

Блок предохранителей под капотом пассат б7

Монтажный блок под капотом

Вариант 1

фото пример блока под капотом б6

Схема

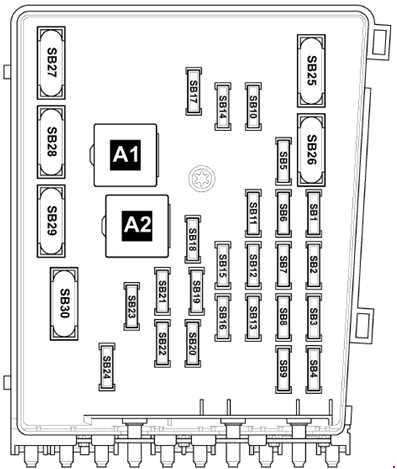

Блок под капотом вариант 2 схемаНазначение предохранителей

115А Блок Mechatronik КП DSG
230А Блок управления ABS
320А Звуковой сигнал, Блок управления бортовой сети
420А Блок управления системы распознавания прицепа
55А Блок управления для контроля аккумуляторной батареи, Блок управления бортовой сети
65А Блок управления автоматической коробки передач, 15А Блок Mechatronik КП DSG
715А Блок управления с дисплеем для ТВ и радионавигационной системы, Головное устройство, Блок управления с дисплеем радионавигационной системы, 30А Стабилизатор напряжения
830А Блок Mechatronik КП DSG
95А Блок управления рулевой колонки
1020А Реле топливного насоса (только а/м с дизельными двигателями), Блок управления свечей накаливания, Катушки зажигания с выходным каскадом (цилиндры 1 — 4)
115А Блок управления в комбинации приборов (только а/м с системой Старт-стоп)
125А Блок управления электроники управления мобильного телефона, Антенны, Тв-тюнера, Цифрового спутника.
1310А Реле питания Motronic, Реле питания кл. 30, Блок управления двигателя
1425/30А Блок управления двигателя
155/10А Диагностический интерфейс шин данных
1615А Реле прокачки ОЖ после выкл. двигателя, 10А Клапан системы рециркуляции ОГ, Электромагнитный клапан ограничения давления наддува, Нагревательный элемент лямбда-зонда
1740А Реле малой мощности нагрева, Циркуляционный насос ОЖ, Запорно-предохранительный клапан 1 газового баллона
1810/15/30А Датчик качества топлива, Клапан высокого давления для работы на газе
1930А Усилитель
205А Реле дополнительного топливного насоса, Блок управления вентилятора радиатора, Блок управления свечей накаливания, 10А Датчик положения педали сцепления, Клапан 1 системы изменения фаз газораспределения, 15А Регулятор давления топлива
2120А Блок управления дополнительного отопителя
2230А Блок управления электродвигателя стеклоочистителя
235А Датчик магнитного поля для компаса, Блок управления свечей накаливания, 10А Термостат системы охлаждения двигателя с электронным управлением, Блок управления вентилятора радиатора, Электродвигатель привода воздушной заслонки /заслонок впускных каналов, Нагревательный элемент лямбда-зонда, Клапан газораспределения и коллектора
2410/15А Блок управления датчика выброса окислов азота, Нагревательный элемент лямбда-зонда
2540А Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты
2640А Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты
2760А Нагревательный элемент ветрового стекла
2840/50А Электродвигатель насоса вторичного воздуха, Блок управления свечей накаливания
2950А Блок управления бортовой сети предохранителей, Реле разгрузки контакта X
3050А Блок управления бортовой сети предохранителей

Вариант 2

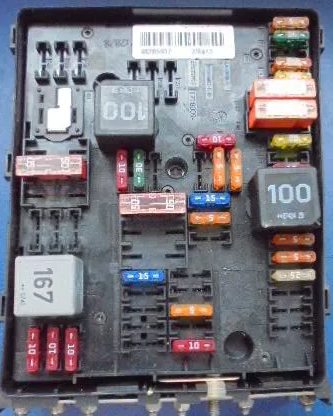

Блок под капотом вариант 1

Схема

Блок под капотом вариант 1 схема

Обозначение предохранителей

15/15А Блок управления автоматической коробки передач, Блок Mechatronik КП DSG
230А Блок управления ABS
320А Центральный блок управления системы комфорта, Блок управления системы распознавания прицепа
45А Блок управления бортовой сети
520А Звуковой сигнал
620А Катушки зажигания с выходными каскадами
715А Регулятор давления топлива, 5А Датчик положения педали сцепления
810А Блок управления вентилятора радиатора, Клапан газораспределения, Клапан эжекционного насоса, Клапан заслонки во впускном коллекторе
95А Реле циркуляционного насоса
1010А Реле питания 2 Motronic, нагревательный элемент лямбда-зонда
1125/30А Блок управления двигателя
12Не используется
13Не используется
14Не используется
1510А Циркуляционный насос
165А Блок управления рулевой колонки
175А Блок управления комбинации приборов
1830А Усилитель, Блок управления для спецавтомобилей
1915/20А Головное устройство, Блок управления с дисплеем радионавигационной системы
2020А Мобильный телефон, ТВ, цифровой спутник
2110А ТВ-тюнер, Цифровой спутниковый радио тюнер
227,5А Блок управления мультимедийной системы
2310А Блок управления вентилятора радиатора, 5А Датчик магнитного поля для компаса
245/10А Диагностический интерфейс шин данных
25Не используется
2610А Блок управления двигателя, Реле питания Motronic
27Не используется
28Не используется
29Не используется
3020А Блок управления дополнительного отопителя
3130А Блок управления электродвигателя стеклоочистителя
3210А Клапан давления наддува
3315А Регулятор давления топлива, Нагревательный элемент лямбда-зонда
34Не используется
3520А Реле для работы в режиме автономного отопителя
36Не используется
37Не используется
38Не используется
39Не используется
40Не используется
41Не используется
42Не используется
43Не используется
4410А Диагностический насос топливной системы
4510А Лямбда-зонд
4610А Нагревательный элемент лямбда-зонда 1 после катализатора
4740А Блок управления бортовой сети, Ближний свет фар, Габаритные огни
4840А Блок управления бортовой сети, Ближний свет фар, Габаритные огни
49Блок управления бортовой сети предохранителей
50Не используется
5160А Реле большой мощности нагрева
5260А Нагревательный элемент ветрового стекла
5350А Блок управления бортовой сети, Блок предохранителей слева
5450А Э/мотор подачи дополнительного воздуха, Реле свечей накаливания

Реле в монтажном блоке

  • А1 — Реле запорных газовых клапанов
  • А2 — Реле прокачки ОЖ после выкл. двигателя
  • А3 — Резерв
  • А4 — Главное реле

Щиток главных предохранителей под капотом

Этот элемент включает высокомощные предохранители в форме плавких вставок для защиты критических цепей Volkswagen Passat B7.

Вариант 1

Схема

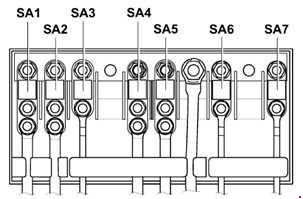

Главные предохранители 1

Расшифровка

1150/180А — Генератор
280А Электродвигатель электро — усилителя рулевого управления
350/80А Блок управления вентилятора радиатора
480/100А Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа
580А Блок предохранителей справа (до апреля 2008 года), Термопредохранитель 1 регулировки положения сиденья водителя
680/100А Блок предохранителей слева / справа
740А Блок управления ABS

Вариант 2

Схема

Главные предохранители 2

Описание

1150А — Генератор
280А Электродвигатель электро — усилителя рулевого управления
350/80А Блок управления вентилятора радиатора
460А Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа
560/80А Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа
680/100А Блок предохранителей слева / справа
760А Кабель зарядки второй АКБ, 100А — нагревательный элемент дополнительного воздушного отопителя, Реле большой мощности нагрева
840А Блок управления ABS

Релейный блок под капотом

Схема

Схема блока реле под капотом

Обозначения реле

1Реле стартера 1 (643) — только для а/м с системой Старт-стоп
2Блок управления свечей накаливания (457)
3Не используется
4Реле малой мощности нагрева (53)
5Реле большой мощности нагрева (100)
6Реле стартера 2 (489) — только для а/м с системой Старт-стоп

В водоотводящем канале у блока управления двигателем иногда размещено отдельное реле обогрева лобового стекла для Passat B7.

Реле обогрева ветрового стекла

Блок в багажнике Volkswagen Passat B7

На моделях с дополнительным аккумулятором в багажнике предусмотрены запасные предохранители и реле для защиты систем.

блок в багажнике

Назначение

130А Блок предохранителей слева / справа
280А Предохранители в коммутационном блоке
3125А Электропитание коммутационного блока
45А Блок управления бортовой сети

В левой секции багажника за обшивкой возможны дополнительные реле: 70А для Limousine, 60А для Variant версий Passat B7.

1 реле

Руководство по ремонту и схемам Volkswagen Passat B7

Полное руководство по ремонту, обслуживанию и электрическим схемам Volkswagen Passat B7, включая предохранители и реле, доступно для скачивания по ссылке «тут».

На нашем канале есть видеообзор по предохранителям и реле Passat B7 — просмотрите и подпишитесь для больше полезных материалов по ремонту Volkswagen.

Это все по теме предохранители Volkswagen Passat B7. Материал поможет в самостоятельной диагностике и замене. Если у вас есть дополнения или вопросы, оставляйте в комментариях.

Оставьте комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Прокрутить вверх
