Volkswagen Lupo – это компактный городской хэтчбек с тремя дверями, который производился в период с 1998 по 2006 год. Автомобиль ориентирован на городскую эксплуатацию и отличается минимальным расходом топлива. В данной статье мы разберем функции предохранителей и реле Volkswagen Lupo, приведем схемы расположения блоков, фотографии их размещения, а также укажем предохранитель, отвечающий за прикуриватель и другие электрические элементы.
Расположение блоков предохранителей и реле

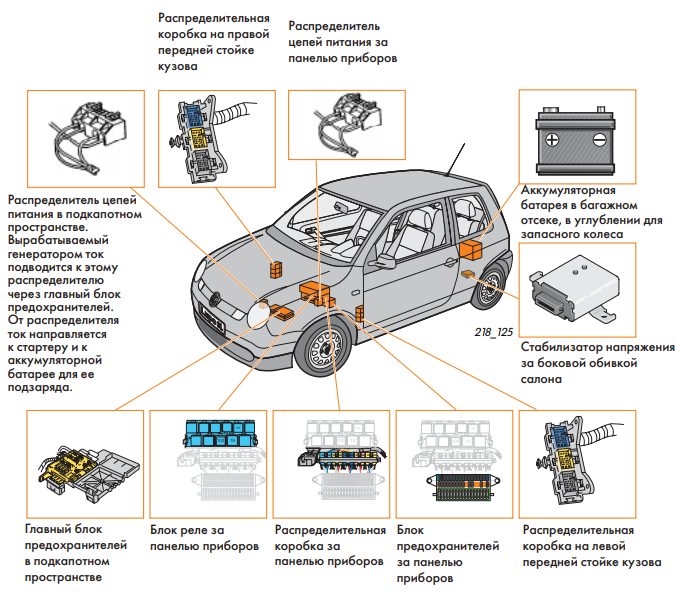

Общая схема размещения всех блоков управления в Volkswagen Lupo
Блоки в интерьере автомобиля
Основной блок предохранителей Volkswagen Lupo

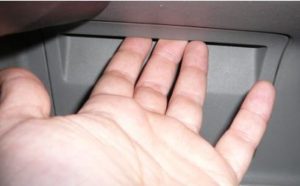

Располагается слева от рулевой колонки, под приборной панелью, за пластиковой защитной панелью. Чтобы открыть, потяните за специальную ручку или выемку.
Фото блока
Функции предохранителей и реле в Volkswagen Lupo зависят от уровня комплектации и года производства. Всегда проверяйте актуальную схему на внутренней стороне крышки блока для точной идентификации.

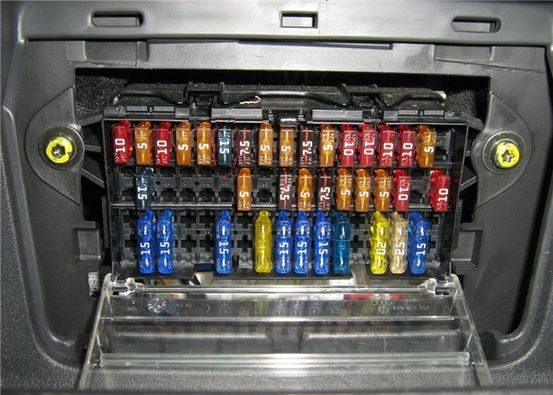

Схема предохранителей в салоне
Расшифровка предохранителей
| 1 | 10А Подогрев лямбда-зонд |
| 2 | 5А Освещение номерного знака |
| 3 | 10А Форсунки впрыска |
| 4 | 5А Габаритное освещение слева |
| 5 | 5А Габаритное освещение справа |
| 6 | 15А Стеклоочиститель заднего стекла |
| 7 | 7,5А Указатели поворота |
| 8 | 5А Антиблокировочная система тормозов (АВS) с электронной системой поддержания стабилизации |
| 9 | 5А Регулировка наклона фар |
| 10 | 5А Внутреннее освещение салона |
| 11 | 5А Напряжения питания для системы самодиагностики |
| 12 | 10А Дальний свет правой фары |
| 13 | 10А Дальний свет левой фары |
| 14 | 10А Аварийная сигнализация, противоугонная сигнализация |
| 15 | 10А Сигналы торможения |
| 16 | 5А Зуммер, напоминающий о вкл. габаритном освещении и радиоприёмнике |
| 17 | 5А Система складывания зеркал заднего вида |
| 18 | 5А Подогрев зеркал |
| 19 | 10А Двухтональный звуковой сигнал, обогрев жиклёров стеклоомывателя |
| 20 | 10А СД-чейнджер, мобильный телефон |
| 21 | 5А Автоматическая КПП |
| 22 | 15А Сирена противоугонной сигнализации |
| 23 | 5А Клапан начала впрыска топлива, клапан дроссельной заслонки, реле свечей накала |
| 24 | 5А Выключатель на педали сцепления, блок управления системы непосредственного впрыска дизельного топлива |
| 25 | 5А Селектор автоматической КПП |
| 26 | 5А Система циркуляции воздуха |
| 27 | 5А Панель приборов |
| 28 | 5А Датчик спидометра, иммобилайзера |
| 29 | 7,5А Свет заднего хода |
| 30 | 5А Клапан системы рециркуляции отработанных газов, электромагнит ёмкости с активированным углём |
| 31 | 10А Блок управления системой впрыска топ.шва |
| 32 | 5А Блок управления системой впрыска Топлива |
| 33 | 10А Блок управления автоматической КПП |
| 34 | 10В Система зажигания, датчик спидометра |
| 35 | 25А Привод стеклянного люка в крыше |
| 36 | 15А Блок управления системой впрыска топлива |
| 37 | 15А Блок управления системой впрыска топлива |
| 38 | 25А Электрический стекло-подъёмник в двери водителя |
| 39 | 15А Электрический стекло-подъёмник в двери переднего пассажира |
| 40 | 15А Топливный насос |
| 41 | 15А Блок управления центральным замком |
| 42 | 15А Радиоприёмник, навигационная система |
| 43 | 15А Противотуманное освещение (спереди и сзади) |
| 44 | 15А Ближний свет левой фары |
| 45 | 15А Ближний свет правой фары |
| 46 | 15А Прикуриватель |
| 47 | 20А Система отчистки фар |
| 48 | 20А Обогрев заднего стекла |
| 49 | 25А Вентилятор подачи наружного воздуха |
| 50 | 15А Стеклоочиститель |
| 51 | 15А Подогрев сиденья |
Предохранитель прикуривателя в Volkswagen Lupo – это номер 46 с номиналом 15А, отвечающий за работу розетки.

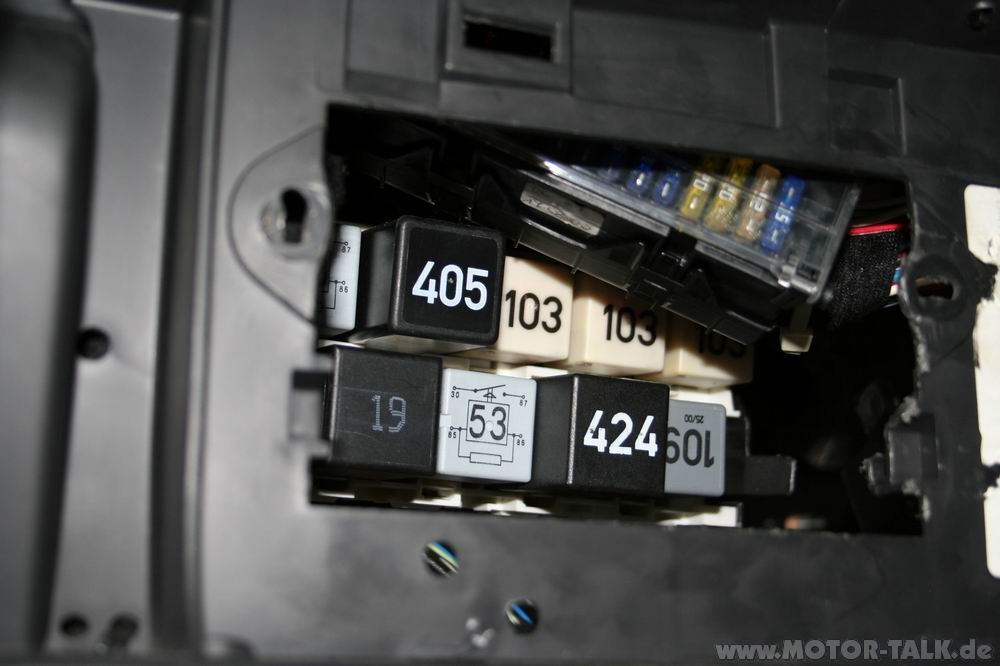

Блок реле в салоне
Монтируется непосредственно за основным блоком предохранителей в интерьере.
Блок предохранителей в моторном отсеке
Основной блок под капотом Volkswagen Lupo размещен на корпусе аккумулятора и включает высокотоковые вставки, реле и предохранители для мощных систем.

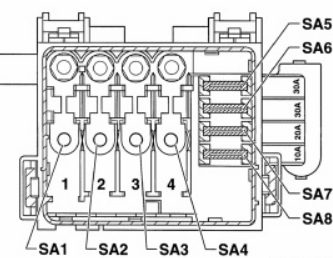

Схема блока под капотом
Описание элементов блока под капотом
- 110А — Генератор
- 80А — Плата с реле
- 50А — Свечи накаливания двигателя
- 30/50А — Кондиционер / Система охлаждения
- 30А — АБС
- 30А — АБС
- 20А — Охлаждение радиатора
- 10А — Кондиционер
Электрические схемы Volkswagen Lupo
Подробные электрические схемы для Volkswagen Lupo, инструкции по техническому обслуживанию и ремонту электрооборудования доступны в специальном руководстве: «скачать».
