ВАЗ 2101, 2102, 2103: предохранители и реле

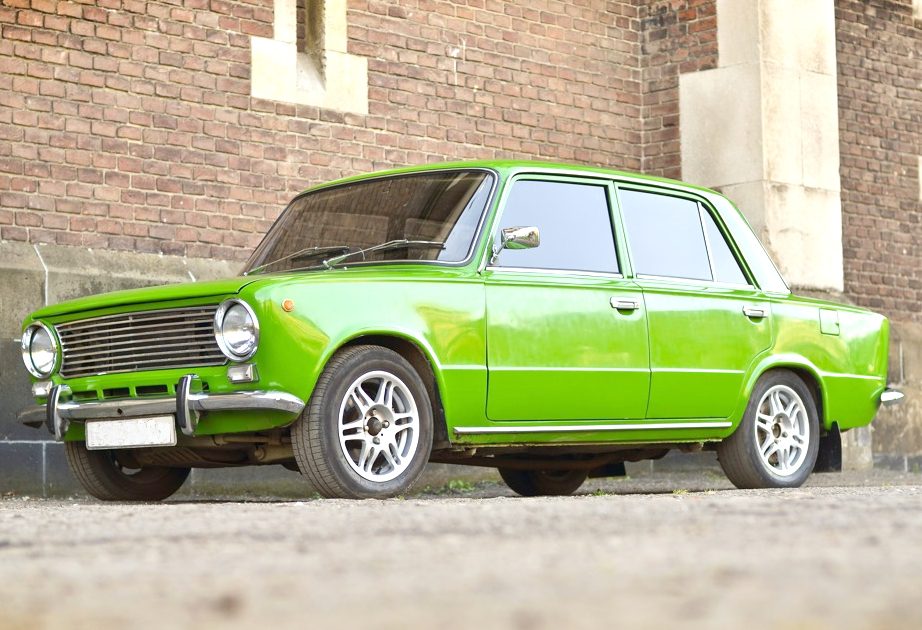

ВАЗ-2101 «Жигули» – классический заднеприводный седан, производившийся с 1970 по 1988 год. Этот легендарный автомобиль, известный в народе как «копейка», стал символом советского автопрома. В этой статье мы подробно разберём предохранители и реле ВАЗ-2101, 2102, 2103, включая схему блока предохранителей, их расположение и замену. Особое внимание уделим предохранителю прикуривателя, а также электросхеме всей системы.

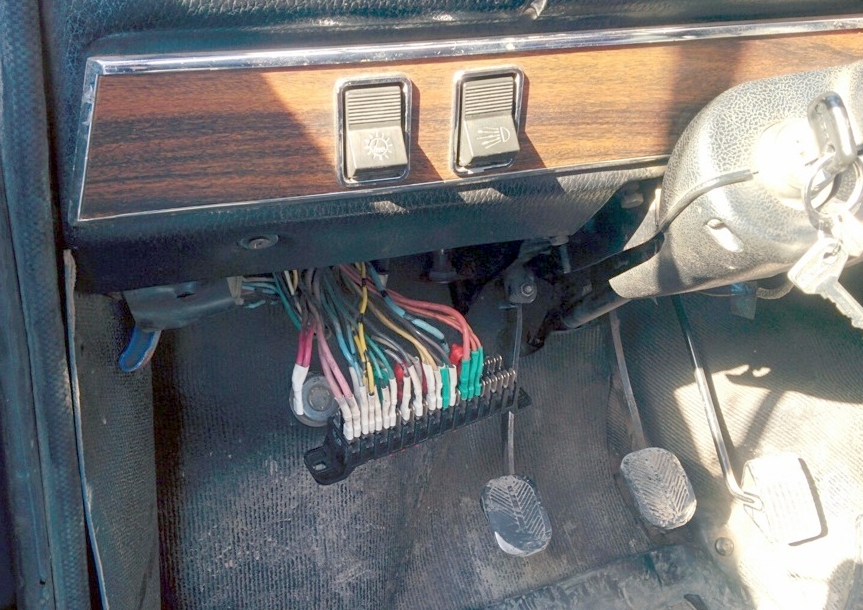

Блок предохранителей в салоне

Основной монтажный блок предохранителей и реле расположен под приборной панелью со стороны водителя. Он может быть защищён пластиковой крышкой для удобства и безопасности. Это ключевой узел для диагностики и ремонта электрики ВАЗ-2101.

Диаграмма блока предохранителей

Расшифровка предохранителей ВАЗ-2101

1	16А Освещение салона (плафоны) Гудок и звуковые сигналы Розетка для аксессуаров Прикуриватель ВАЗ-2101 Стоп-сигналы
2	8А Моторчик стеклоочистителя и его реле Вентилятор печки (отопитель) Насос омывателя лобового стекла (модели ВАЗ-21011, 21013)
3	8А Левая фара в дальнем свете Индикатор дальнего света на панели
4	8А Правая фара в дальнем свете
5	8А Левая фара в ближнем свете
6	8А Правая фара в ближнем свете
7	8А Левый передний габарит Габарит в левой фаре (ВАЗ-21011, 21013) Индикатор габаритов Правый задний габарит Свет в багажнике Освещение номерного знака Габарит номерного знака (ВАЗ-2101) Подсветка приборов
8	8А Правый передний габарит Габарит в правой фаре (ВАЗ-21011, 21013) Освещение номерного знака Подсветка прикуривателя Левый задний габарит Лампа под капотом
9	8А Датчик давления масла Температурный датчик ОЖ Уровень топлива с индикатором резерва Индикатор ручника и тормозной жидкости Поворотники и их индикатор Индикатор зарядки АКБ Задний ход Свет в бардачке
10	8А Регулятор напряжения генератора Обмотка возбуждения генератора

Предохранитель прикуривателя – это номер 1 номиналом 16А в блоке ВАЗ-2101. Его замена часто требуется при неисправностях в электрике.

Реле стеклоочистителя (тип РС-514) установлено отдельно на левой стойке водителя, под торпедо, за теплоизоляцией. Это удобно для быстрого доступа при ремонте.

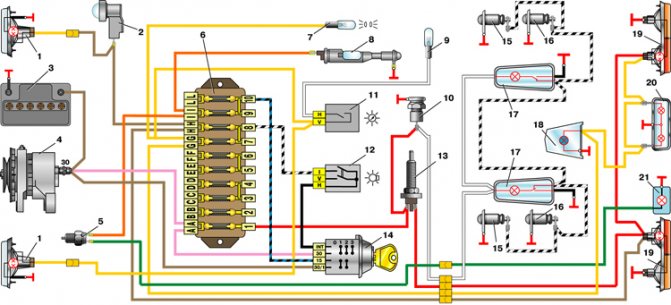

Полная электросхема ВАЗ-2101

Реле в моторном отсеке

Часть реле и предохранителей размещена под капотом для защиты от внешних факторов. Это важно для стабильной работы электрических систем Жигули.

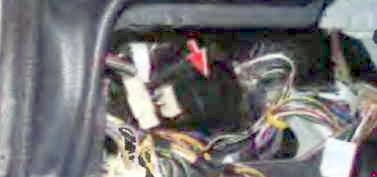

Реле поворотников и аварийки

Реле для указателей поворота и аварийной сигнализации (модель РС-491) монтируется на переднем щите, под приборной панелью, рядом с основным блоком.

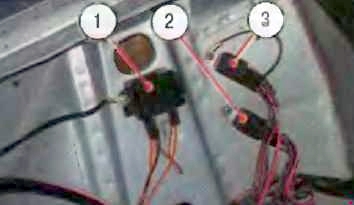

Реле фар и зарядки аккумулятора

Схема подключения реле

Функции реле

Реле контроля заряда АКБ (РС-702)
Реле дальнего света фар (для ВАЗ-21011 и 21013)
Реле ближнего света фар (для ВАЗ-21011 и 21013)

1) Реле РС-702 активирует лампу на панели, если генератор не обеспечивает достаточный заряд аккумулятора ВАЗ-2101.

2) Фары. На базовых моделях 2101 и 2102 до 1980 года фары управляются переключателем на рулевой колонке при включённом внешнем свете. С 1980 года на 21011 и 21013 используются дополнительные реле для надёжности.

Есть вопросы по предохранителям, реле или электросхеме ВАЗ-2101? Оставляйте комментарии ниже – поможем разобраться.
