Урал-5557-40: Электрическая схема, предохранители и реле

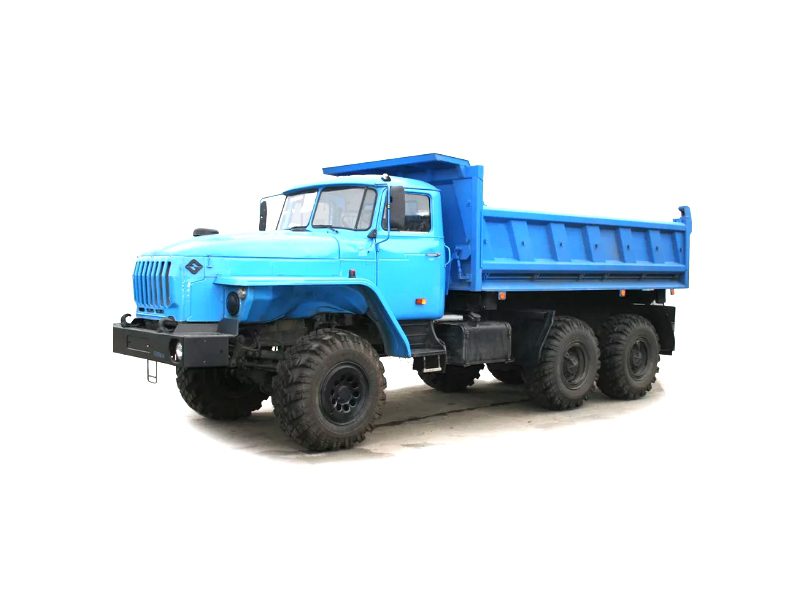

Грузовик Урал-5557 — это надежный автомобиль повышенной проходимости, производимый с 1983 по 2015 год в различных модификациях и обновлениях. В этой статье представлена подробная электросхема Урал-5557, включая расшифровку и характеристики предохранителей, реле, электрических цепей и систем электрооборудования грузовика.

Конфигурация электрической схемы может варьироваться в зависимости от модели года выпуска и комплектации автомобиля Урал-5557.

Общая информация

Электрооборудование Урал-5557 построено по однопроводной схеме, где отрицательный полюс источников питания и потребителей подключен к массе кузова.

Основные источники энергии — две последовательно соединенные аккумуляторные батареи, а также генератор в паре с регулятором напряжения. Все соединения между узлами и устройствами выполнены проводами с ПВХ-изоляцией разного сечения. Пучки проводов имеют цветовую маркировку для упрощения идентификации и установки. Одиночные провода могут быть любого цвета, а их обозначение наносится на манжеты на концах первой буквой цвета. Подключения осуществляются через штекерные разъемы для надежности и удобства.

На грузовике Урал-5557 установлен механический спидометр, а также электронные компоненты: тахометр, генератор с выпрямителем и другие системы. Чтобы предотвратить повреждение гибкого вала спидометра ГВ300-05, при сборке или разборке панели приборов вал следует укладывать с меткой (краской на оболочке) снаружи кабины у уплотнительной втулки, избегая петель за панелью.

Для стабильной работы электроники и датчиков важно контролировать состояние предохранителей в блоках. Запрещено использовать самодельные замены вроде проволоки, болтов или шайб — при КЗ это уничтожит электронные элементы. Заменяйте перегоревший предохранитель только аналогичным по номиналу и назначению в электросхеме Урал-5557.

Электрическая схема

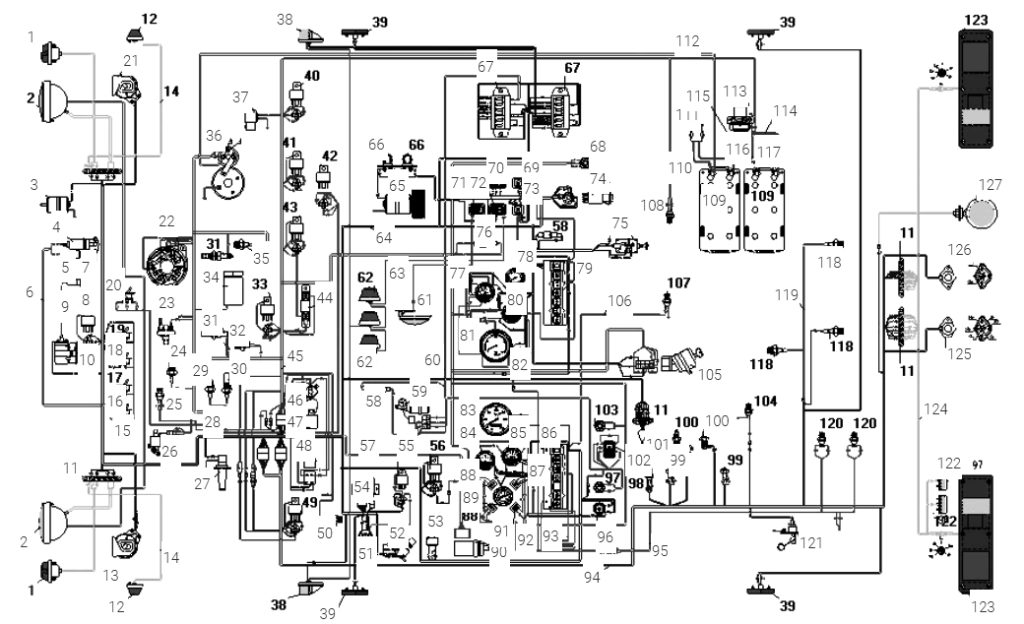

Общая электрическая схема Урал-5557

Расшифровка элементов схемы

Блок предохранителей Урал-5557

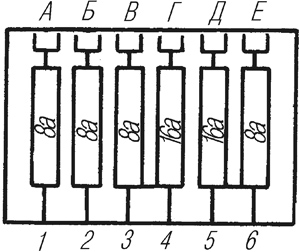

Схема блока

Функции предохранителей

Верхний блок предохранителей в электросхеме Урал-5557 отвечает за защиту следующих цепей:

• 1-я и 2-я вставки — не задействованы;
• 3-я вставка — цепи переносной лампы и подкапотного освещения;
• 4-я — цепь плафона кабины, фонарей автопоезда и стоп-сигналов;
• 5-я — цепь электромотора отопителя;
• 6-я — питание зуммера и сигнальных устройств.

Нижний блок предохранителей обеспечивает безопасность цепей:

• 1-я вставка — левый габаритный огонь;
• 2-я — правый габаритный огонь и подсветку приборов;
• 3-я — ближний свет левой фары;
• 4-я — ближний свет правой фары;
• 5-я — дальний свет левой фары;
• 6-я — дальний свет правой фары.
