Урал-4320: электросхема, предохранители и реле

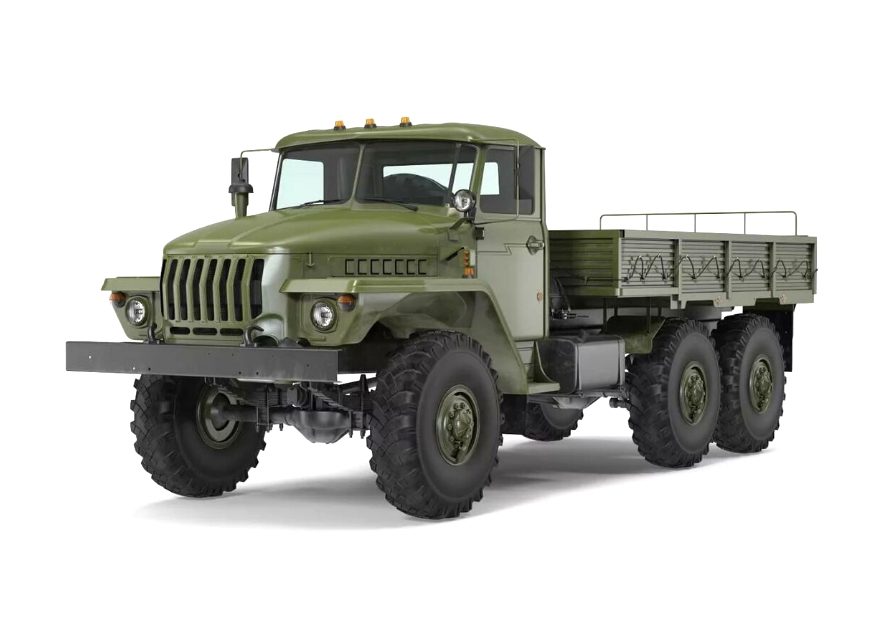

Урал-4320 — надежный грузовой автомобиль с повышенной проходимостью, производимый с 1977 года в множестве модификаций и версий, преимущественно с дизельными двигателями. За период выпуска модель Урал-4320 неоднократно подвергалась обновлениям и улучшениям. В этой статье вы получите детальное руководство по предохранителям и реле Урал-4320, включая схемы блоков предохранителей, фото, а также полноценную электрическую схему соединений для ремонта и диагностики.

Функции компонентов в блоках и их размещение могут варьироваться по сравнению с описанным, в зависимости от года выпуска и комплектации вашего Урал-4320.

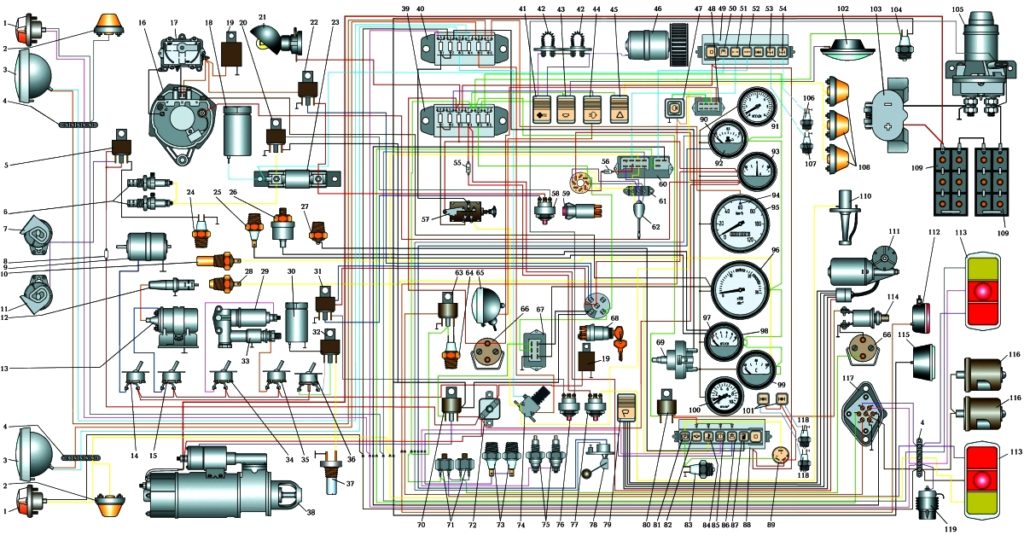

Электросхема Урал-4320

[скачать]

Расшифровка элементов

1	Передний фонарь
2	Боковой повторитель указателя поворота
3	Фара ближнего света
4	Соединительная панель
5	Реле звукового сигнала
6	Факельная свеча ЭФУ
7	Электрический сигнал высокого тона
8	Предохранитель
9	Электродвигатель предпускового подогревателя
10	Датчик температуры охлаждающей жидкости
11	Электрический сигнал низкого тона
12	Искровая свеча предпускового подогревателя
13	Источник высокого напряжения
14	Выключатель электродвигателя предпускового подогревателя
15	Выключатель свечи предпускового подогревателя
16	Генератор
17	Регулятор напряжения
18	Электромагнитный клапан ЭФУ
19	Конденсаторный фильтр
20	Реле факельных свечей
21	Подкапотная лампа
22	Реле отключения регулятора напряжения
23	Добавочный резистор с электротермическим реле
24	Выключатель сигнала
25	Датчик аварийного падения давления масла
26	Датчик давления масла
27	Датчик загрязнения маслофильтра
28	Датчик аварийного перегрева охлаждающей жидкости
29	Электромагнитный клапан предпускового подогревателя
30	Электромагнитный клапан муфты вентилятора
31	Реле блокировки выключателя аккумуляторных батарей
32	Реле включения муфты вентилятора
33	Нагреватель топлива предпускового подогревателя
34	Выключатель электромагнитного клапана предпускового подогревателя
35	Выключатель подогрева топлива
36	Переключатель муфты вентилятора
37	Термореле
38	Стартер
39	Нижний блок предохранителей
40	Верхний блок предохранителей
41	Переключатель отопителя кабины
42	Сопротивление электродвигателя отопителя
43	Выключатель плафона кабины
44	Выключатель фары-прожектора
45	Выключатель фонарей знака автопоезда
46	Электродвигатель отопителя
47	Выключатель задних противотуманных фонарей
48	Реле задних противотуманных фонарей
49	Правый блок контрольных ламп
50	Сигнализаторы включения ЭФУ
51	Указатели поворота автомобиля
52	Указатели поворота прицепа
53	Сигнал включения ДОМ
54	Сигнал включения КОМ
55	Плавкий предохранитель 6А
56	Плавкий предохранитель 10А
57	Центральный переключатель света фар
58	Кнопка включения ЭФУ
59	Выключатель аварийной сигнализации
60	Прерыватель указателей поворота
61	Соединительная панель
62	Переключатель указателей поворота
63	Реле вспомогательного тормоза
64	Выключатель вспомогательного тормоза
65	Фара-прожектор
66	Розетка переносной лампы
67	Реле блокировки стартера
68	Выключатель стартера и приборов
69	Реостатный выключатель подсветки приборов
70	Реле включения стартера
71	Выключатель сигнала торможения
72	Термо-биметаллический предохранитель
73	Датчик минимального давления
74	Ножной переключатель света фар
75	Выключатель сигнализатора неисправности тормозов
76	Кнопка включения аккумуляторных батарей
77	Кнопка управления стеклоомывателем
78	Датчик уровня топлива
79	Переключатель стеклоочистителя
80	Звуковой сигнализатор (зуммер)
81	Сигнализатор стояночного тормоза
82	Сигнализатор угла складывания полуприцепа
83	Выключатель сигнализатора стояночного тормоза
84	Сигнализатор аварийной температуры охлаждающей жидкости
85	Сигнализатор неисправности тормозов
86	Сигнализатор минимального давления воздуха в пневмосистеме
87	Сигнализатор засорения маслофильтра
88	Левый блок контрольных ламп
89	Реле стояночного тормоза
90	Сигнализатор резерва топлива
91	Шинный манометр
92	Указатель уровня топлива
93	Указатель тока
94	Сигнализатор дальнего света фар
95	Спидометр
96	Тахометр
97	Сигнализатор аварийного падения давления масла
98	Указатель давления масла
99	Указатель температуры охлаждающей жидкости
100	Двухстрелочный манометр
101	Сигнализатор включения блокировки межколесного дифференциала
102	Плафон кабины
103	Розетка внешнего запуска
104	Выключатель света заднего хода
105	Выключатель аккумуляторных батарей
106	Датчик включения КОМ
107	Датчик включения ДОМ
108	Фонарь знака автопоезда
109	Аккумуляторные батареи
110	Электродвигатель стеклоомывателя
111	Электродвигатель стеклоочистителя
112	Задний противотуманный фонарь
113	Задний фонарь
114	Выключатель сигнала кузова
115	Фонарь заднего хода
116	Фонарь освещения номерного знака
117	Штепсельная розетка прицепа
118	Датчик включения блокировки межколесного дифференциала
119	Фонарь подкузовной подсветки

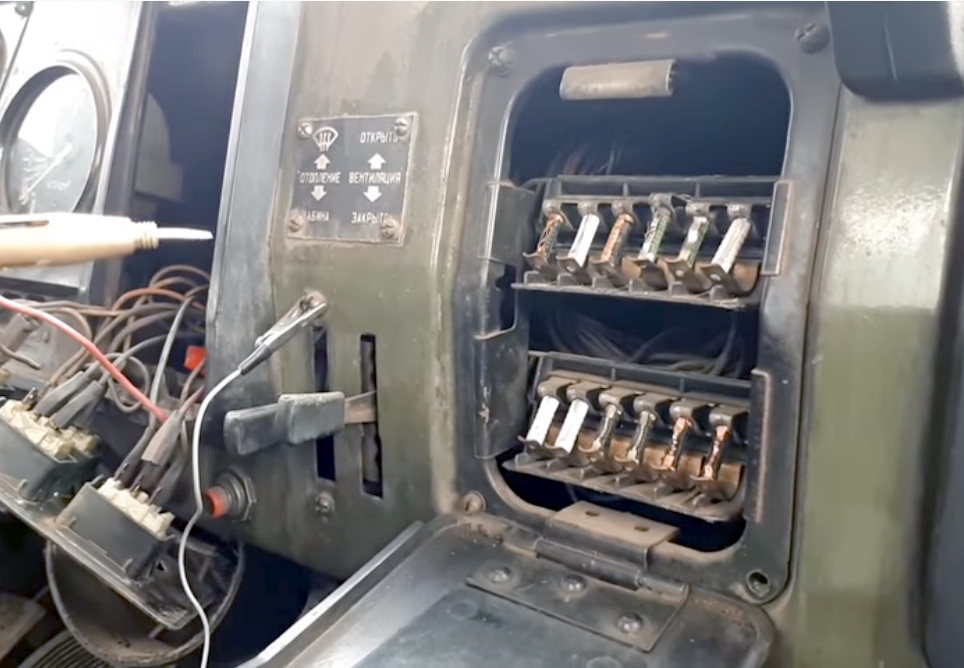

Блок предохранителей Урал-4320

Расположен в панели приборов за защитной крышкой. На крышке блока указаны номинальные значения тока для предохранителей Урал-4320, что помогает в диагностике и замене.

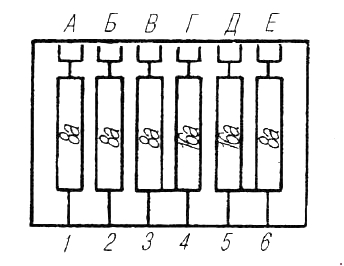

Схема блока предохранителей

Назначение предохранителей

Верхний блок предохранителей Урал-4320

Цепь противотуманных фар
Цепь лампы фар-прожектора
Цепь переносной и подкапотной ламп, питания блоков контрольных ламп
Цепь плафона кабины, фонарей знака автопоезда и стоп-сигналов
Цепь электродвигателя отопителя и фонаря заднего хода
Цепь питания приборов и зуммера

Нижний блок предохранителей

Левый габаритный огонь
Правый габарит и освещение приборов
Ближний свет левой фары
Ближний свет правой фары
Дальний свет левой фары
Дальний свет правой фары

Дополнительные предохранители для Урал-4320 расположены под капотом (см. схему электрическую). К примеру, цепь подогревателя защищена биметаллическим предохранителем 291.3722 на 30 А от перегрузок.

Особенности модернизированных версий Урал-4320

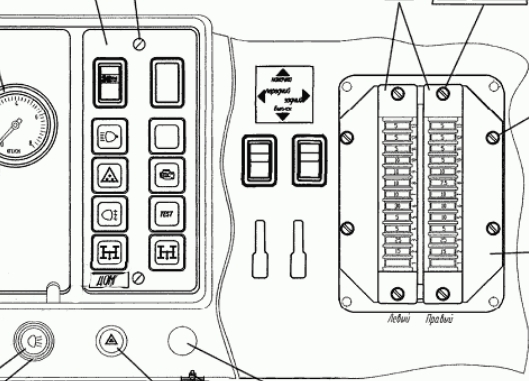

В обновленных моделях Урал-4320 блок предохранителей остается в панели приборов, но имеет иной дизайн и конфигурацию.

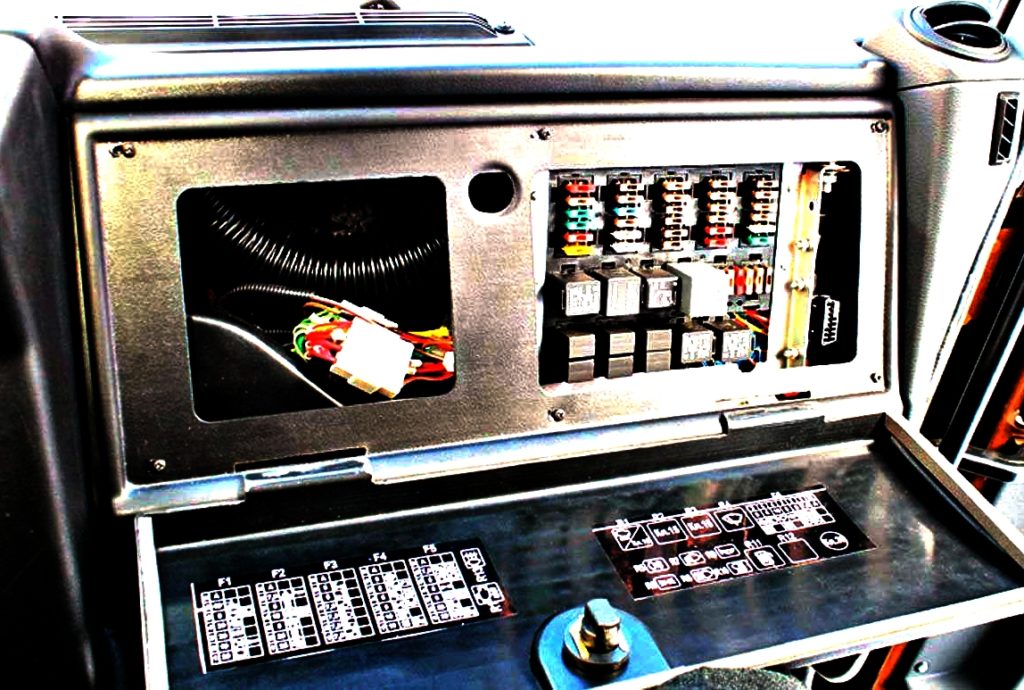

В некоторых современных модификациях Урал-4320 блок предохранителей и реле размещен справа в панели, со стороны пассажира, под крышкой с актуальной схемой для удобства обслуживания.

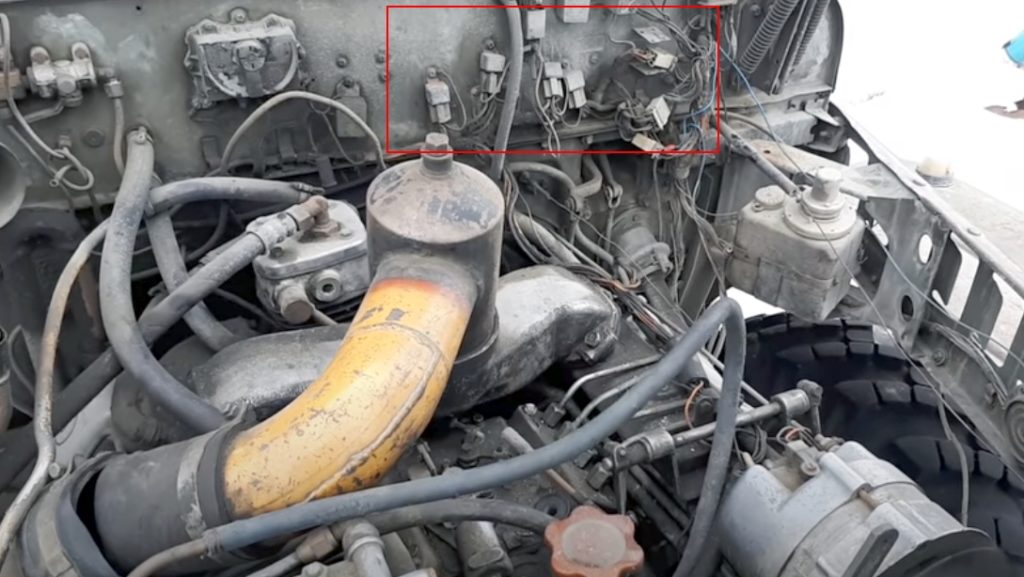

Блок реле Урал-4320

Ключевые реле Урал-4320 монтируются на переднем щитке под капотом для легкого доступа во время ремонта электрики.

Здесь размещаются реле звукового сигнала, реле вентилятора, реле стартера, прерыватель поворотов, реле стояночного тормоза и другие элементы электрической системы Урал-4320.

Это основная информация по электрике Урал-4320. Если есть дополнения к руководству по предохранителям и реле, делитесь в комментариях.
