Предохранители и реле УАЗ Патриот (модель УАЗ-3163) — это надежный внедорожник с высокой проходимостью, производившийся в период с 2005 по 2021 год в различных комплектациях, включая модификации УАЗ Профи, Пикап, Карго (3163, 23632, 23602). В этой статье мы подробно разберем расположение блоков предохранителей УАЗ Патриот, схемы реле, их назначение для разных годов выпуска, а также предоставим полезные советы по диагностике и замене. В конце вы найдете ссылку на полное руководство по ремонту и ТО УАЗ Патриот для самостоятельного обслуживания.
Конфигурация блоков предохранителей и реле в УАЗ Патриот варьируется в зависимости от года производства, типа двигателя и комплектации, поэтому всегда сверяйтесь с документацией вашего автомобиля.
Салонный блок предохранителей УАЗ Патриот

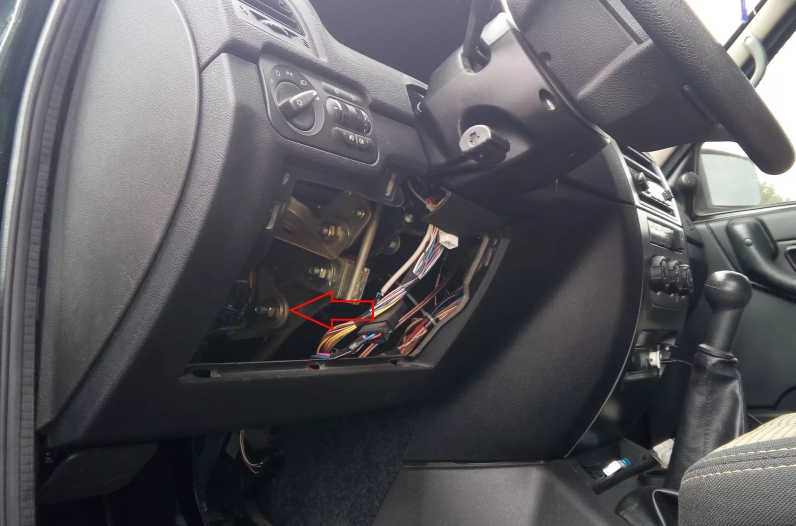

Расположен под торпедо слева от водителя, скрыт за пластиковой крышкой для удобного доступа.
Вариант 1: схема и расположение для моделей 2005-2011 годов
Эта схема актуальна для УАЗ Патриот ранних выпусков с 2005 по 2011 год.
Диаграмма предохранителей
Расшифровка scheмы
| F1 | 5А Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5А Ближний свет правой фары |
| F3 | 10А Дальний свет правой фары |
| F4 | 10А Правая противотуманная фара |
| F5 | 30А Система электро стеклоподъемников дверей, электропривод люка |
| F6 | 15А Штепсельная розетка переносной лампы |
| F7 | 20А Звуковые сигналы, электропривод зеркал |
| F8 | 20А Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20А Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20А Прикуриватель |
| F11 | 5А Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5А Ближний свет левой фары |
| F13 | 10А Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10А Левая противотуманная фара |
| F15 | 20А Система электро блокировки замков дверей |
| F16 | 10А Аварийная сигнализация и указатели поворота |
| F17 | 7,5А Плафоны освещения, выключатель сигнала торможения |
| F18 | 25А Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10А Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5А Задние противотуманные огни |
| F21 | Запасной предохранитель |
| F22 | Запасной предохранитель |
| F23 | Запасной предохранитель |
| Реле | |
| К1 | Резерв |
| К2 | Реле — прерыватель стеклоочистителя |
| К3 | Реле — прерыватель указателей поворота |
| К4 | Реле включения ближнего света фар |
| К5 | Реле включения дальнего света фар |
| К6 | Дополнительное (разгрузочное) реле |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле включения противотуманных фар |
Предохранитель прикуривателя в УАЗ Патриот — это F10 на 20А, часто проверяемый при неисправностях розетки.
Вариант 2: схема для 2012-2014 годов
Актуально для УАЗ Патриот выпуска 2012-2014 годов с обновленной электрикой.
Диаграмма
Назначение элементов
| F1 | 5А Габаритный огонь левый |
| F2 | 5А Габаритный огонь правый |
| F3 | 7,5А Ближний свет фар правый |
| F4 | 7,5А Ближний свет фар левый |
| F5 | 10А Дальний свет фар правый |
| F6 | 10А Дальний свет фар левый |
| F7 | 7,5А Противотуманный огонь |
| F8 | 20А Блокировка дверей |
| F9 | 10А Аварийная сигнализация |
| F10 | 10А Кл. 5 ХР1 КП, выключатель ламп заднего хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30А Стеклоподъемники |
| F12 | 20А Прикуриватель, обогрев сидений |
| F13 | 20А Звуковой сигнал |
| F14 | 20А Обогрев стекла двери задка, наружных зеркал, модуль управления светом (МУС) |
| F15 | 20А Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10А Противотуманная фара правая |
| F17 | 10А Противотуманная фара левая |
| F18 | 25А Отопитель |
| F19 | 7,5А Выключатель сигнала торможения, плафоны освещения |
| F20 | 5А Управление зеркалами |
| F21 | 10А Компрессор кондиционера |
| F22 | 15А Штепсельные розетки |
| Реле | |
| К1 | Противотуманные фары |
| К2 | Противотуманные фары |
| К3 | Дальний свет |
| К4 | Ближний свет |
| К5 | Разгрузочное реле |
| К6 | ЗМЗ 40904, 40905: Дополнительный отопитель |
| К7 | Компрессор |
| К8 | Указатели поворота и аварийная сигнализация |
| К9 | Прерыватель стеклоочистителя с регулировкой паузы |
В этой версии предохранитель прикуривателя — F12 на 20А, также защищающий обогрев сидений.
Вариант 3: для моделей с 2014 года по настоящее время
Схема для современных УАЗ Патриот, начиная с 2014 года, включая обновления до 2021 года.

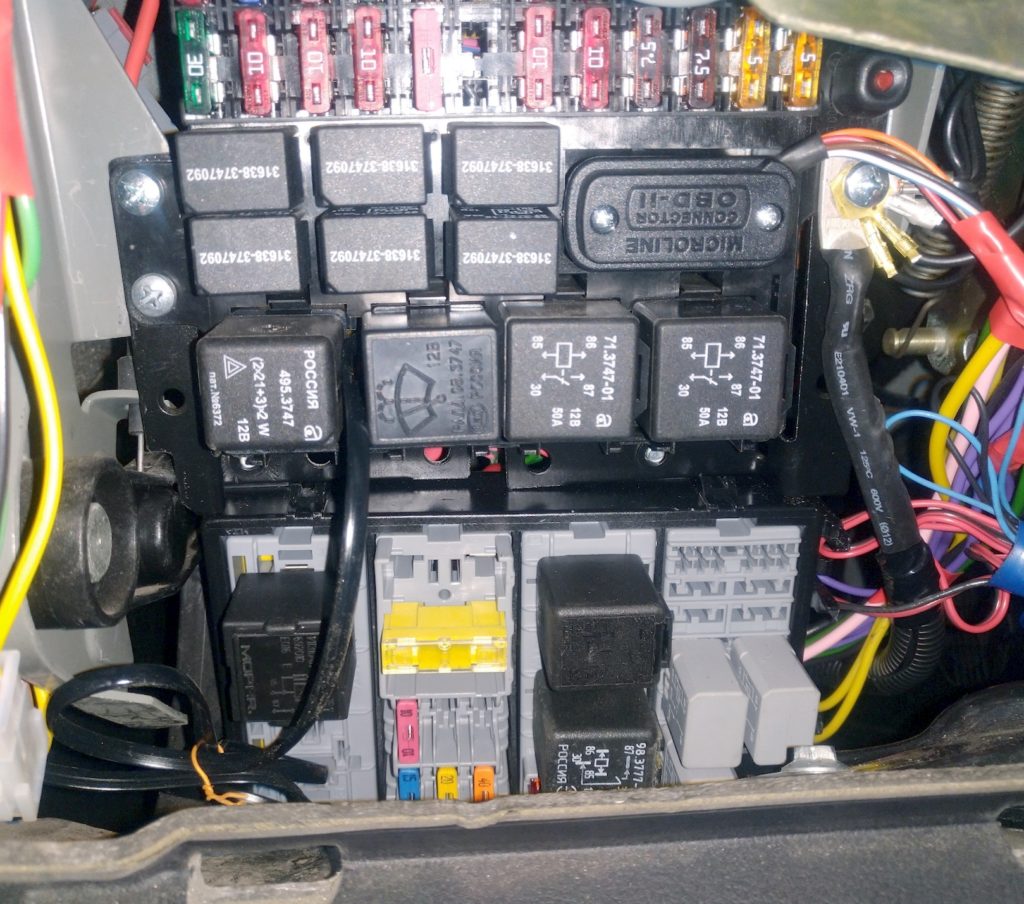

Иллюстрация блока — пример

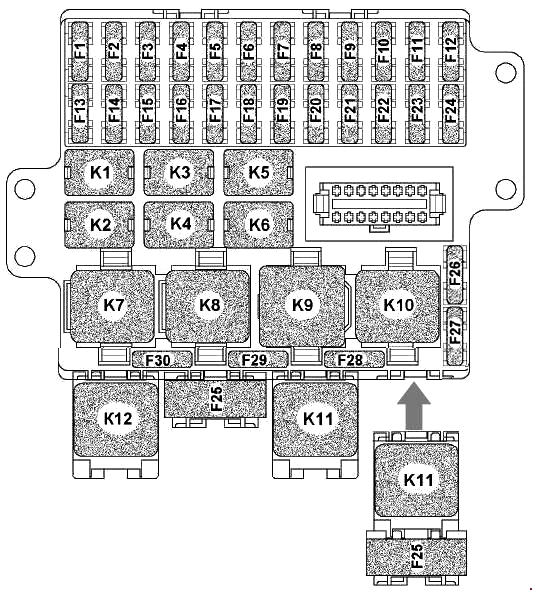

Диаграмма
Функции предохранителей и реле
| F1 | 10A РК «Dymos» кл.15 |
| F2 | 15A Розетка салона |
| F3 | 10A Компрессор кондиционера |
| F4 | 30A 2016-2020: Блок управления электро пакетом, кл.30 |
| 5A 2014-2015: Управление зеркалами | |
| F5 | 7.5A Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения |
| F6 | 40A 2016-2020: Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал |
| 25A 2014-2015: Отопитель | |
| F7 | 10A Противотуманная фара левая |
| F8 | 10A Противотуманная фара правая |
| F9 | 20A Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя |
| F10 | 20A Обогрев стекла двери задка, зеркал, модуль управления светом (МУС) |
| F11 | 20A ЗМЗ-51432: Звуковой сигнал (для автомобилей с двигателем ) |
| F12 | 20A Прикуриватель, розетка в багажном отделении (2016-2020), обогрев сидений (2014-2015) |
| F13 | 30A РК «Dymos» кл.30 |
| F14 | 10A 2016-2020: Стекло подъемники (модуль двери водителя) |
| 30A 2014-2015: Стекло подъемники | |
| F15 | 5A 2016-2020: Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации |
| 10A 2014-2015: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации | |
| F16 | 15A 2016-2020: Подушка безопасности |
| 10A 2014-2015: Аварийная сигнализация | |
| F17 | 10A 2016-2020: Медиасистема (радиоприемник с аудио проигрывателем) |
| 20A 2014-2015: Блокировка дверей | |
| F18 | 15A 2016-2020: Блокировка дифференциала |
| 7.5A 2014-2015: Противотуманный огонь | |
| F19 | 10A Дальний свет фар левый |
| F20 | 10A Дальний свет фар правый |
| F21 | 7.5A Ближний свет фар левый |
| F22 | 7.5A Ближний свет фар правый |
| F23 | 5A Габаритный огонь правый |
| F24 | 5A Габаритный огонь левый |
| F25 | 60A Обогрев ветрового стекла |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | Резерв |
| Реле | |
| К1 | Реле включения противотуманных фар |
| К2 | 2014-2015: Реле включения обогрева стекла двери задка и зеркал |
| К3 | Реле включения дальнего света фар |
| К4 | ЗМЗ-40905: Реле дополнительного электронасоса отопителя 2016-2020: Реле включения ближнего света фар |
| К5 | 2014-2015: Реле включения ближнего света фар |
| 2016-2020: Реле дополнительного отопителя салона | |
| К6 | Реле компрессора кондиционера |
| К7 | 2014-2015: Прерыватель указателей поворота и аварийной сигнализации |
| 2016-2020: Реле включения обогрева стекла двери задка и зеркал | |
| К8 | Прерыватель стеклоочистителя с программируемой паузой |
| К9 | Дополнительное (разгрузочное) реле |
| К10 | Реле обогрева ветрового стекла (разгрузочное) |
| Реле переключения топливных баков (для автомобилей с РК «УАЗ») | |
| К11 | Реле времени обогрева ветрового стекла |
| К12 | 2016-2020: Реле блокировки дифференциала заднего моста |
Предохранитель прикуривателя в этой схеме — F12 на 20А, обеспечивающий стабильную работу розетки.
Моторный отсек: блоки предохранителей и реле УАЗ Патриот
Основной блок под капотом
Устанавливается в двигательном отсеке слева, около аккумулятора, защищен крышкой от пыли и влаги.

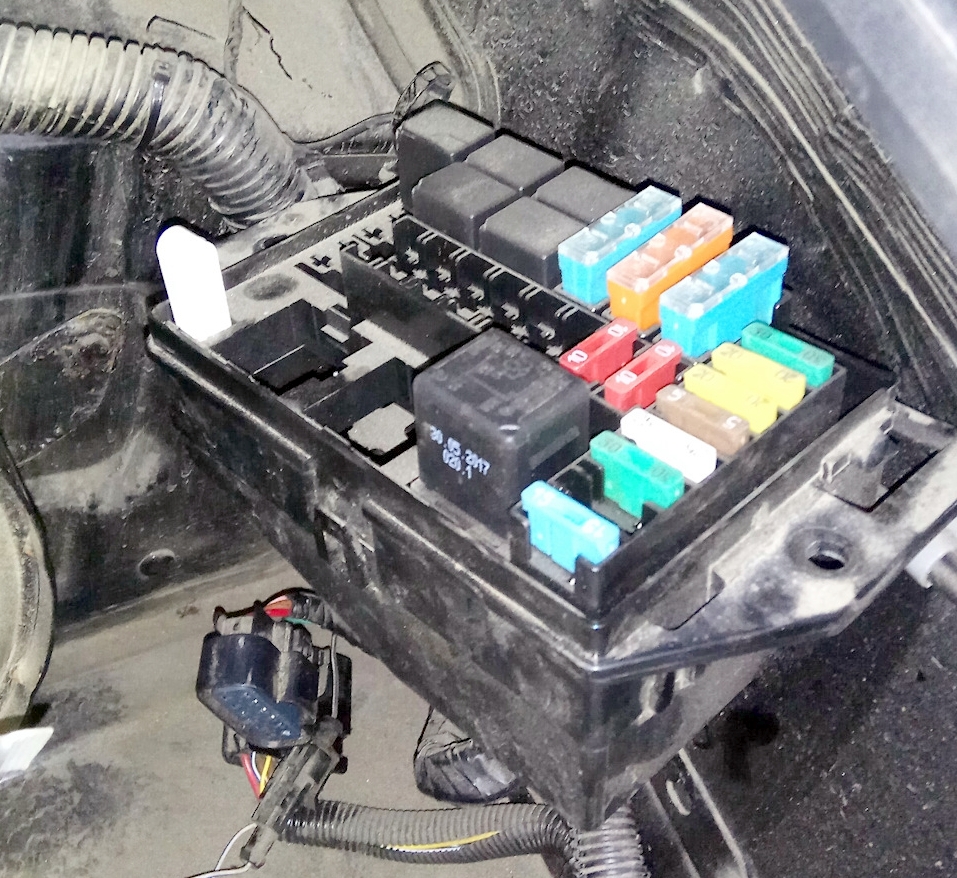

Диаграмма блока
Описание предохранителей моторного блока
| F1 | Звуковой сигнал |
| F2 | Не устанавливается |
| F3 | Электро вентилятор 2 |
| F4 | АБС (ESP) |
| F5 | Приборы |
| F6 | Бензонасос |
| F7 | Стартер |
| F8 | Электро вентилятор |
| F9 | Комплексная микропроцессорная система управления двигателя (КМПСУД) |
| F10 | АБС (ESP) |
| F11 | Подогреватель пред пусковой |
| F12 | Подогреватель пред пусковой |
| F13 | Подогреватель пред пусковой |
| F14 | Не устанавливается |
| F15 | Не устанавливается |
| F16 | Не устанавливается |
| F17 | 60/90А Монтажный блок, Обогреватель ветрового стекла |
| F18 | АБС (ESP) |
| F19 | Монтажный блок |
Расшифровка реле
| R1 | Реле стартера, реле электро вентилятора 1 |
| R2 | Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца) |
| R3 | Реле подогревателя, Реле звуковых сигналов (блок старого образца) |
| R4 | Реле звукового сигнала, Реле КМПС УД (блок старого образца) |
| R5 | Реле КМПС УД, Реле электро вентилятора (блок старого образца) |
| R6 | Реле электро вентилятора, Реле электро бензонасоса (блок старого образца) |
| R7 | Реле электро бензонасоса, Реле электро вентилятора (блок старого образца) |
| R8 | Реле электро вентилятора, Реле кондиционера (блок старого образца) |
| R9 | Реле компрессора (блок старого образца), реле управления двигателем |
| R10 | Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2 |
Вспомогательные блоки предохранителей УАЗ Патриот
Дополнительный блок на аккумуляторе
На положительной клемме АКБ в версиях с автоматической коробкой передач может быть установлен блок с мощными предохранителями (2 вставки по 100А) для защиты основных электрических цепей.
Блок реле и предохранителей системы кондиционирования
Монтируется справа в моторном отсеке для управления климат-контролем.
Диаграмма вспомогательных блоков
Реле свечей накаливания и основной предохранитель
Для моделей с дизельным двигателем Iveco эти элементы размещены слева в моторном отсеке на перегородке.
Общая характеристика
| F1 | 7,5А Муфта компрессора кондиционера |
| F2 | 30А Вентилятор 1 |
| F3 | 30А Вентилятор 2 |
| F4 | 60А Силовой предохранитель свечей накаливания |
| Реле | |
| К1 | Реле включения вентилятора отопителя салона |
| К2 | Реле 1 заслонки рециркуляции |
| К3 | Реле 2 заслонки рециркуляции |
| К4 | Реле муфты компрессора |
| К5 | Реле вентилятора 1 |
| К6 | Реле вентилятора 2 |
| К7 | Реле свечей накаливания |
Полное руководство по УАЗ Патриот
Для детального изучения ремонта, замены предохранителей и обслуживания УАЗ Патриот скачайте официальное руководство: «скачать».
Мы также подготовили видео-инструкцию по блокам предохранителей на нашем YouTube-канале. Рекомендуем просмотреть и подписаться за больше полезного контента!
Если у вас возникли вопросы по схемам предохранителей УАЗ Патриот или неисправностям, пишите в комментариях — поможем разобраться.
