УАЗ Буханка: предохранители, реле и электросхема

УАЗ Буханка — популярное название линейки внедорожных автомобилей УАЗ с полным приводом, предназначенных для перевозки грузов и пассажиров, выпускавшихся с 1965 года в множестве версий, в основном с бензиновыми моторами на инжекторе или карбюраторе. За десятилетия производство включало разнообразные варианты, такие как УАЗ 452, 3741, 3909, 39094, 3962, 3303, 3741, УАЗ-3909 «Фермер» и другие. В этой публикации мы разберем общую электрическую схему УАЗ Буханка, подробно опишем предохранители и реле для моделей УАЗ 2206 и 3909, укажем их расположение с иллюстрациями и фотографиями.

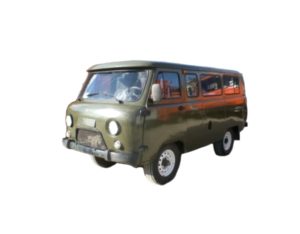

УАЗ Буханка

Важно отметить: универсального описания предохранителей и реле для всех УАЗ Буханка не существует. Параметры могут варьироваться в зависимости от года выпуска автомобиля и комплектации, что влияет на функции предохранителей УАЗ Буханка и реле.

Блок предохранителей и реле УАЗ Буханка

Вариант 1

Этот вариант актуален для современных модификаций УАЗ. Блок с реле и предохранителями предохранителей УАЗ 3909 размещен на надставке панели передка под приборной доской справа от пассажирского сиденья. Диаграмму расположения реле и предохранителей УАЗ 2206 можно найти на внутренней поверхности крышки блока. Реле блокировки дифференциала монтируется слева от основного блока на той же рейке. Чтобы добраться до элементов, снимите защитную крышку блока реле и предохранителей.

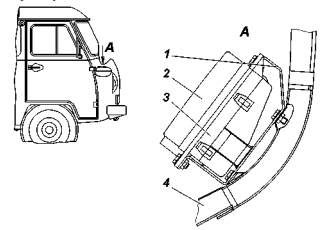

Диаграмма расположения предохранителей и реле

расположение блока предохранителей в буханке

Расшифровка элементов

  1. кронштейн
  2. крышка блока реле и предохранителей
  3. блок реле и предохранителей
  4. рейка панели передка

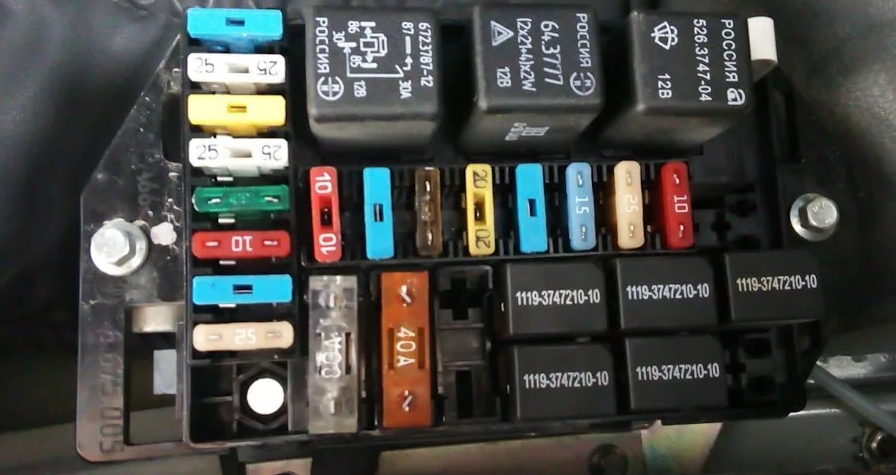

Иллюстративное фото

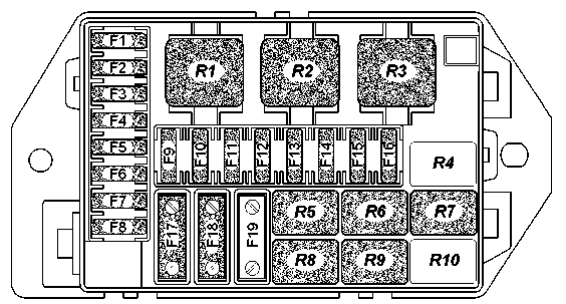

Электрическая схема блока

схема блока предохранителей в буханке

Расшифровка предохранителей и реле УАЗ Буханка

F115A ГЛОНАСС кл. 30
F225A Звуковой сигнал, система отопления
F320A Бензонасос, СУД
F4*25A АБС
F515A Розетка бортовой сети, освещение салона
F615A Аварийная сигнализация
F715A Стоп сигнал, ЗПТФ
F820A Стартер
F910A КМПСУДкл. 15, ГЛОНАСС кл. 15
F1015A Приборы, аварийная сигнализация
F1120A Стеклоочиститель, задний ход
F12*10A АБС, БДИФ задней оси
F1315A Подогрев сидений
F1410A Ближний свет фар
F1510A Дальний свет фар
F1610A Габаритные огни, подсветка приборов
F1780/90A Монтажный блок
F1840A АБС
F19Не устанавливается
Реле
R1Реле стартера
R2Прерыватель указателей поворота
R3Прерыватель стеклоочистителя
R4Не устанавливается
R5Реле включения дальнего света
R6Реле включения ближнего света
R7Реле разгрузочное
R8Реле главное КМПСУД
R9Реле бензонасоса
RIOНе устанавливается

Вариант 2

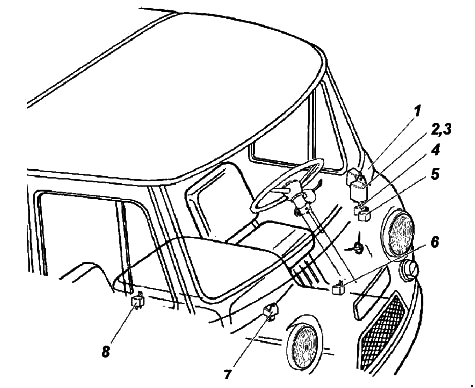

Общая диаграмма расположения элементов УАЗ Буханка

Схема расположения

Функции компонентов

  1. блок предохранителей;
  2. прерыватель указателей поворота;
  3. реле управления лампами АБС;
  4. реле дальнего света;
  5. реле ближнего света;
  6. прерыватель стеклоочистителя;
  7. реле заднего противотуманного фонаря;
  8. реле стартера.

Реле заднего противотуманного фонаря 7 размещено на надставке рейки панели передка под приборной панелью недалеко от правой фары. В зоне кронштейна педали тормоза находятся прерыватель стеклоочистителя 6, реле дальнего света 4 и реле ближнего света 5.

Блок плавких предохранителей предохранителей УАЗ 2206 установлен слева под панелью приборов с тремя отдельными фиксаторами-вставками.

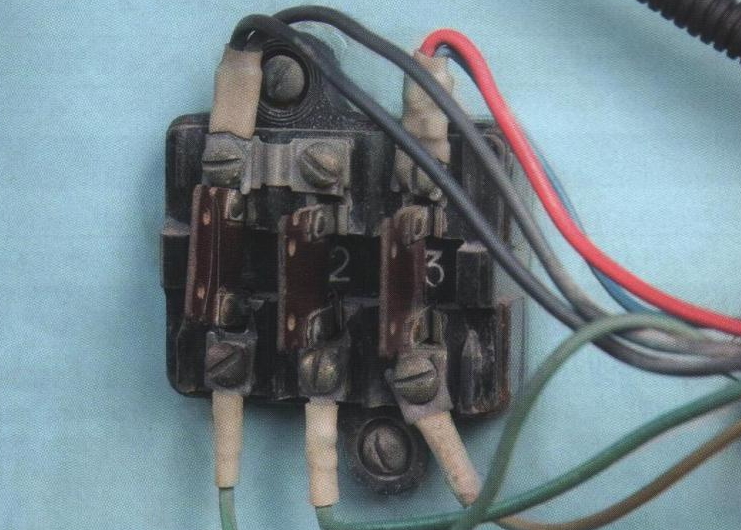

Фото примера старой версии блока

Блок предохранителей старого образца

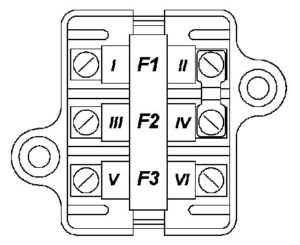

Схема блока предохранителей

Схема блока предохранителей

Расшифровка для моделей с двигателем ЗМЗ-4091 Евро-3

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле.
F1 на 10 ампер, контакт II — Резерв.
F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал.
F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.
F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.
F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Расшифровка для моделей с двигателем ЗМЗ-40911 Евро-4

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле.
F1 на 10 ампер, контакт II — Резерв.
F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка.
F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.
F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.
F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

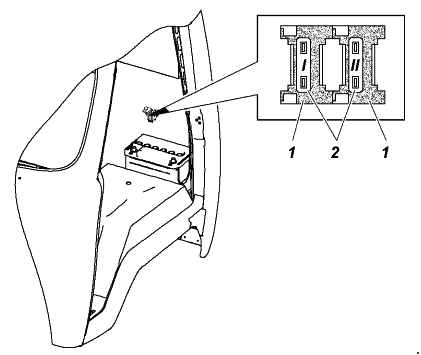

Предохранители системы АБС в УАЗ Буханка размещены на перегородке за водительским сиденьем, номиналом 25А или 40А.

расположение предохранителей абс

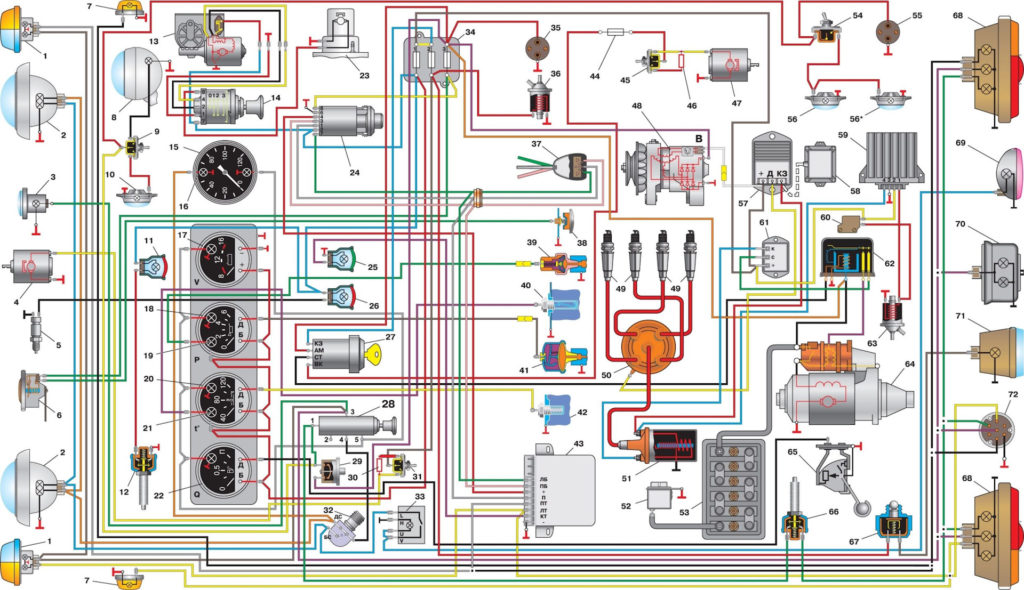

Электросхема УАЗ Буханка

Полная электрическая схема УАЗ 3909 и 2206

электросхема буханки

скачать электросхему УАЗ Буханка

Расшифровка элементов электросхемы

1фонарь передний;
2фара;
3фонарь спецзнака (только для УАЗ–3962);
4электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
5датчик сигнальной лампы аварийного состояния гидропривода тормозов;
6сигнал звуковой;
7повторитель боковой указателя поворота;
8фара поворотная (только для УАЗ–3962);
9переключатель поворотной фары;
10плафон освещения кабины;
11лампа сигнальная включения стояночной тормозной системы;
12выключатель сигнальной лампы стояночной тормозной системы;
13электродвигатель стеклоочистителя;
14переключатель электродвигателя стеклоочистителя и омывателя;
15спидометр;
16лампа сигнальная включения дальнего света фар;
17вольтметр;
18указатель давления масла;
19лампа сигнальная аварийного давления масла;
20указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;
21лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;
22указатель уровня топлива;
23электродвигатель омывателя;
24выключатель аварийной сигнализации;
25лампа сигнальная указателей поворота;
26лампа сигнальная аварийного состояния гидропривода тормозной системы;
27выключатель зажигания;
28переключатель света центральный;
29предохранитель тепловой;
30сопротивление отопителя;
31переключатель электродвигателя вентилятора отопителя;
32переключатель света фар;
33выключатель заднего противотуманного фонаря;
34блок плавких предохранителей;
35розетка штепсельная;
36электромагнитный клапан разбалансировки;
37переключатель указателей поворота;
38кнопка звукового сигнала;
39датчик сигнальной лампы аварийного давления масла;
40датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе;
41датчик указателя давления масла;
42датчик указателя температуры охлаждающей жидкости в блоке цилиндров;
43прерыватель указателя поворота;
44предохранитель отопителя (только для УАЗ–3962, УАЗ–2206);
45переключатель электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
46сопротивление переключателя электродвигателя вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
47электродвигатель вентилятора отопителя (только для УАЗ–3962, УАЗ–2206);
48генератор;
49свеча зажигания;
50датчик -распределитель;
51катушка зажигания;
52 выключатель «массы»;
53батарея аккумуляторная;
54выключатель плафонов;
55розетка штепсельная (только для УАЗ–3962, УАЗ–2206);
56плафон;
57коммутатор транзисторный;
58вибратор аварийный;
59блок электронный управления карбюратором;
60микровыключатель;
61сопротивление добавочное;
62реле дополнительное стартера;
63клапан электромагнитный;
64стартер;
65датчик указателя уровня топлива в баке;
66выключатель сигнала торможения;
67выключатель фонаря заднего хода;
68фонарь задний;
69фонарь задний противотуманный;
70фонарь освещения номерного знака;
71фонарь заднего хода;
72розетка штепсельная прицепа

На нашем канале доступно видео по теме предохранителей и реле УАЗ Буханка. Рекомендуем просмотреть и подписаться!

Если у вас есть идеи, как улучшить этот материал по электросхеме УАЗ 3909, делитесь в комментариях.
