Компактный пятидверный минивэн Toyota Wish 1 поколения производился в 2003–2009 годах с индексом E10. Затем, с 2010 по 2017 год (включая 2010, 2011, 2012, 2014, 2015, 2016, 2017), выпускалась Toyota Wish 2 поколения. В этой статье мы разберем общее размещение блоков управления, детально опишем предохранители и реле Toyota Wish с иллюстрациями схем и фотографиями. Особое внимание уделим предохранителю прикуривателя, схеме предохранителей Тойота Виш и расположению реле для удобства ремонта и диагностики.
Положение блоков и функции их компонентов могут варьироваться в зависимости от года производства и комплектации автомобиля.
Первое поколение
Блоки внутри салона
Положение

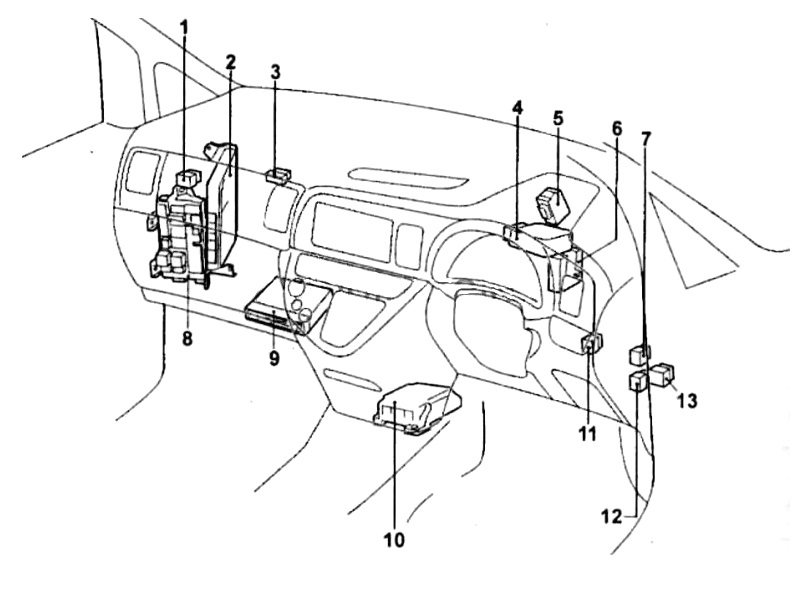

Общая диаграмма размещения блоков в интерьере
Расшифровка
- реле топливного насоса
- электронный блок управления двигателем
- блок плавких вставок
- блок управления электроусилителем рулевого управления
- электронный блок управления иммобилайзером
- блок корректора фар
- реле инвертора (модели с 04.2003 г.)
- монтажный блок предохранителей и реле под приборной панелью
- электронный блок управления ABS
- электронный блок управления SRS
- реле противотуманных фар
- реле антиобледенителя щеток
- реле-прерыватель указателей поворота.
Блок предохранителей и реле

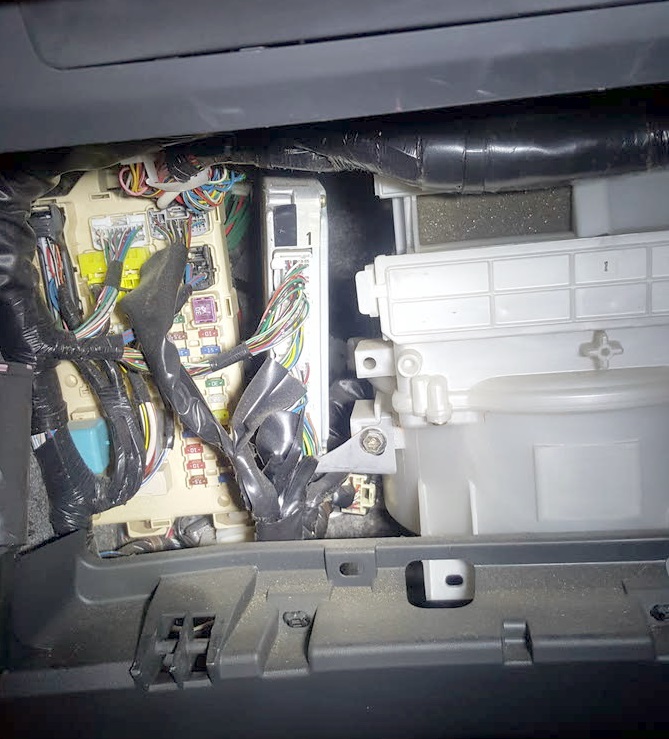

Расположен под приборной панелью.

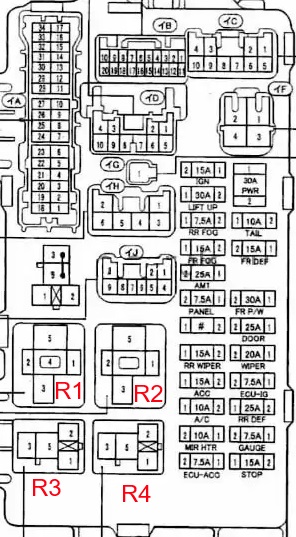

Диаграмма
Назначение предохранителей
|
ECU-ACC 7,5А |
|
|
ECU-IG 7,5А
|
|
GAUGE 7,5A
|
|
PANEL 7,5А
|
|
RR FOG 7,5А
|
|
А/С 10А
|
|
MIR HTR 10А
|
|
TAIL 10А
|
|
ACC 15A
|
|
FR DEF 15А
|
|
FR FOG 15А
|
|
IGN 15А
|
|
RR WIPER 15А
|
|
STOP 15А
|
|
WIPER 20А
|
|
DOOR 25А
|
|
RR DEF 25А
|
|
FRP/W 30А
|
|
PWR 30А
|
За работу прикуривателя отвечает предохранитель CIG или ACC номиналом 15А в схеме предохранителей Toyota Wish 1 поколения.
Реле в блоке
- R1 — Реле отопителя
- R2 — Реле IGN
- R3 — Реле обогревателя заднего стекла
- R4 — Реле габаритов
Блоки в моторном отсеке
Положение

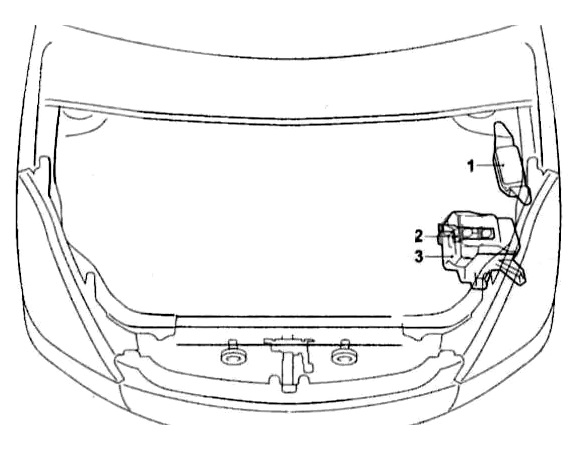

Диаграмма размещения блоков под капотом
Функции
- блок реле в моторном отсеке №3
- блок предохранителей и реле в моторном отсеке №2
- блок реле в моторном отсеке
Основной блок предохранителей и реле
Установлен слева от аккумулятора.

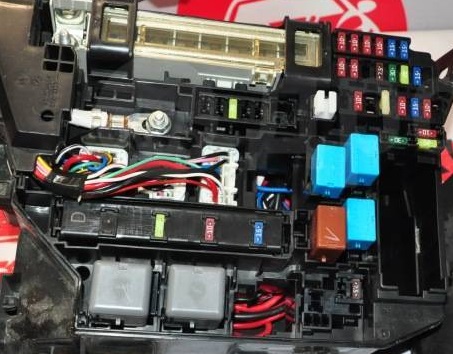

Фото-диаграмма

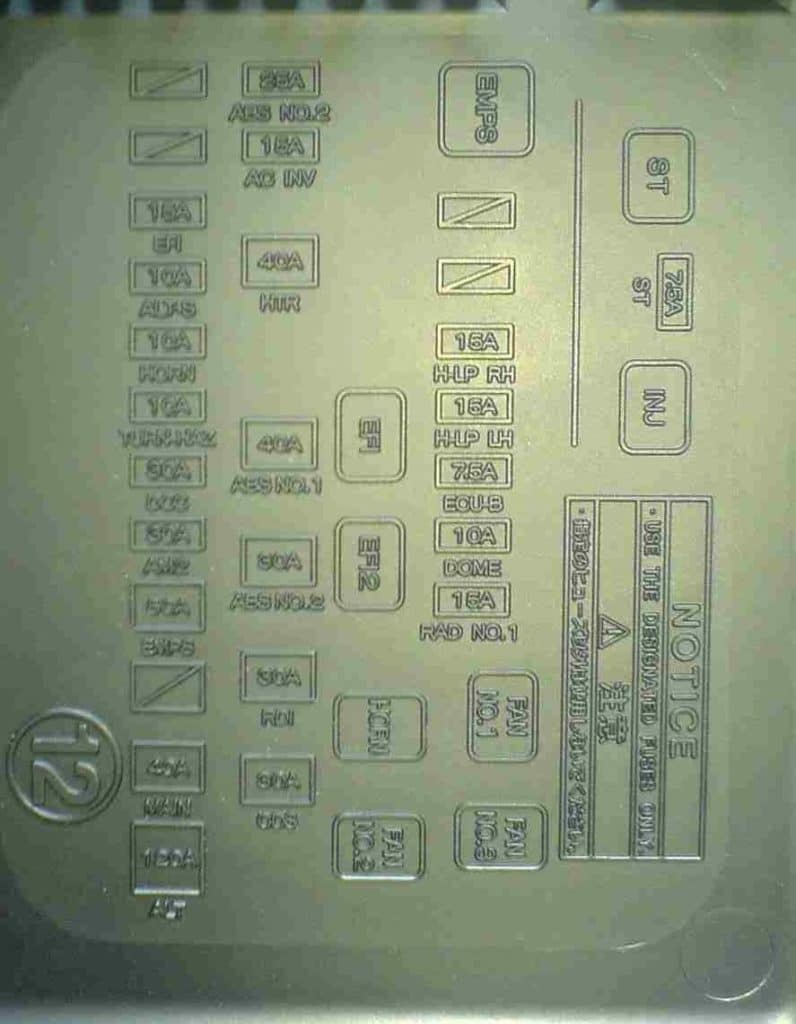

Диаграмма на крышке блока
Расшифровка
ECU-В 7,5А
|
| ALT-S 10А |
|
| DOME 10А |
|
ATC-S 10А
|
HORN 10А
|
TURN-HAZ 10A
АС INV15A
EFI 15А
EFI2 15А
H-LP LH 15А
EFI 20А
ABS №2 25А
ABS №2 30А
CDS 30А
RDI 30А
ABS №1 30А
|
HTR 40A
|
MAIN 40А
|
ABS №1 50А
|
EMPS 50А
|
ALT 120 А
|
Реле в блоке
- Электровентилятор охлаждения
- Электровентилятор охлаждения
- Сигнал
- Электровентилятор охлаждения
- Управление двигателем
- Управление двигателем
Блок №2
- R1 — реле стартера
- R2 — реле форсунок
- 7.5A ST — Система запуска
Блок №3

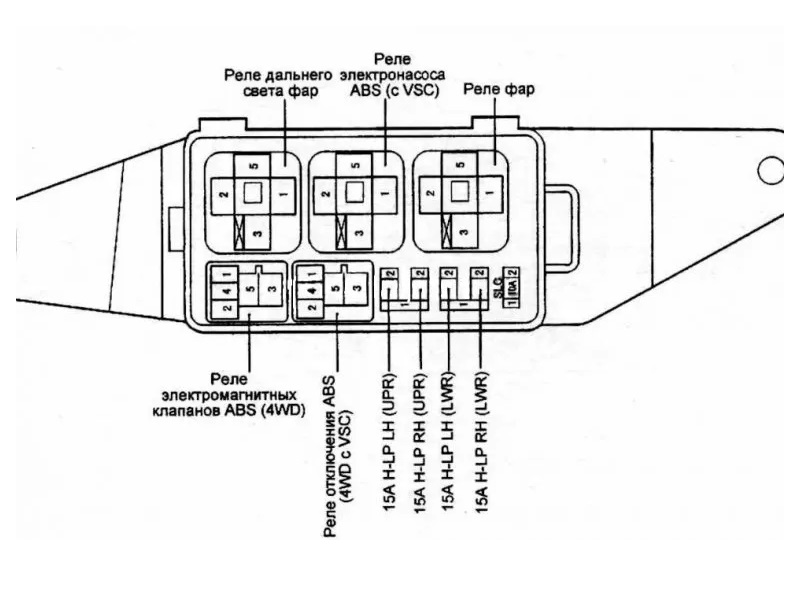

Диаграмма
Расшифровка
|
H-LP LH (LWR) 15А (левая фара, ближний свет)
|
|
H-LP LH (UPR) 15А (левая фара, дальний свет)
|
|
H-LP RH (LWR) 15А (правая фара, ближний свет)
|
|
H-LP RH (UPR) 15А (правая фара, дальний свет)
|
Второе поколение
Блоки внутри салона
Положение

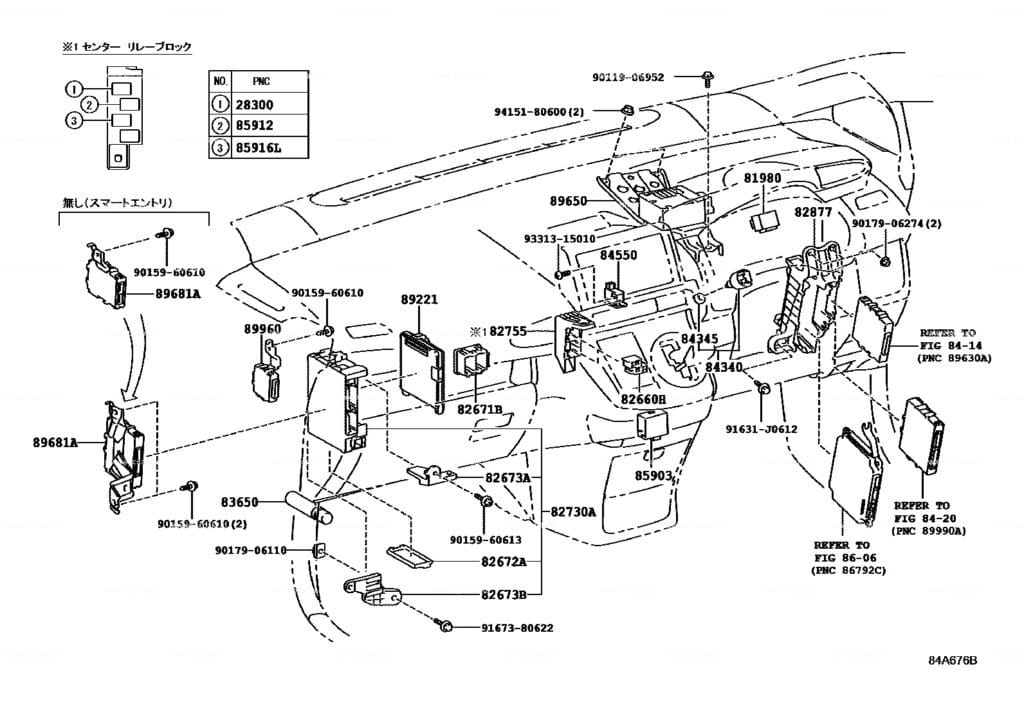

Диаграмма размещения блоков в салоне
Обозначение компонентов
28300 РЕЛЕ В СБОРЕ, СТАРТЕР
81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА
82877 КОРОБКА, КОМПЬЮТЕРНАЯ ИНТЕГРАЦИЯ, П / С
82660H БЛОК В СБОРЕ, РЕЛЕ
82671B БЛОК, СОЕДИНИТЕЛЬНЫЙ
82755 БЛОК, ЦЕНТРАЛЬНОЕ РЕЛЕ
83650 ПРЕДОХРАНИТЕЛЬ
84340 ВЫКЛЮЧАТЕЛЬ, СТОП-ЛАМПА
84345 РЕГУЛЯТОР, КРЕПЛЕНИЕ ВЫКЛЮЧАТЕЛЯ ВЫКЛЮЧАТЕЛЯ стоп-сигнала
84550 ВЫКЛЮЧАТЕЛЬ, СТОЯНОЧНЫЙ ТОРМОЗ
85903 КОМПЬЮТЕР В СБОРЕ, БЛОКИРОВКА ПЕРЕКЛЮЧЕНИЯ УПРАВЛЕНИЯ
85912 РЕЛЕ, ОТВОДИТЕЛЬ
85916L РЕЛЕ, ЗАДНЯЯ ПРОТИВОТУМАННАЯ ЛАМПА
89221 КОМПЬЮТЕР, МУЛЬТИПЛЕКСНЫЙ СЕТЕВОЙ КОРПУС
89650 КОМПЬЮТЕР В СБОРЕ, ГУР
89681A КОМПЬЮТЕР, УПРАВЛЕНИЕ ЭНЕРГОПОТРЕБЛЕНИЕМ УПРАВЛЕНИЯ
89960 КОМПЬЮТЕР В СБОРЕ, ВЫРАВНИВАНИЕ ФАР
82730A БЛОК В СБОРЕ, СОЕДИНЕНИЕ С ВОДИТЕЛЯ
82673A КРОНШТЕЙН, СОЕДИНИТЕЛЬНЫЙ БЛОК
82672A КРЫШКА, РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК
82673B КРОНШТЕЙН, СОЕДИНИТЕЛЬНЫЙ БЛОК
Блок предохранителей

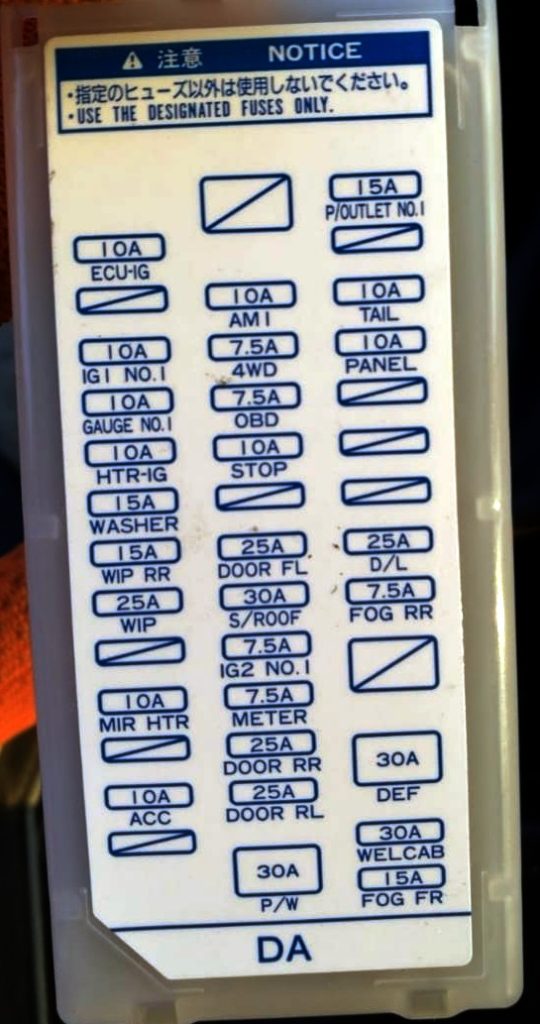

Диаграмма на крышке блока
Предохранитель прикуривателя в Toyota Wish 2 поколения маркирован как P/Outlet.
Блоки в моторном отсеке
Положение

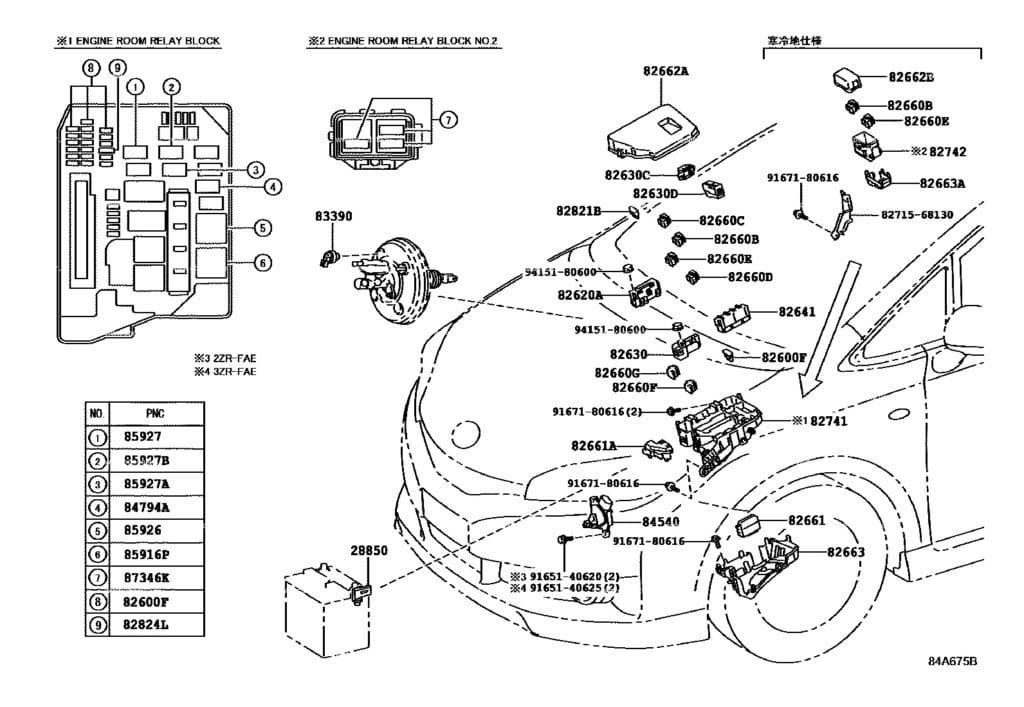

Диаграмма размещения блоков под капотом
Функции компонентов
83390 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, ВАКУУМНОЕ ПРЕДУПРЕЖДЕНИЕ
28850 ДАТЧИК, ТОК АККУМУЛЯТОРА
84540 ВЫКЛЮЧАТЕЛЬ, НЕЙТРАЛЬНЫЙ ЗАПУСК
82741 БЛОК, РЕЛЕ ДВИГАТЕЛЯ
82742 БЛОК, РЕЛЕ ДВИГАТЕЛЯ, NO.2
82660C БЛОК В СБОРЕ, РЕЛЕ
82660D БЛОК В СБОРЕ, РЕЛЕ
82600F ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ
82661 КРЫШКА, РЕЛЕЙНЫЙ БЛОК, NO.1
82663 КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ
82663A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ, NO.2
82660B БЛОК В СБОРЕ, РЕЛЕ
82660E БЛОК В СБОРЕ, РЕЛЕ
82620A БЛОК В СБОРЕ, ПЛАВКАЯ ТЯГА
82630 ДЕРЖАТЕЛЬ В СБОРЕ, ПРЕДОХРАНИТЕЛЬ
82641 РЕЛЕ, ИНТЕГРАЦИЯ № 1
82660G БЛОК В СБОРЕ, РЕЛЕ
82660F БЛОК В СБОРЕ, РЕЛЕ
82661A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, NO.2
82630C ДЕРЖАТЕЛЬ В СБОРЕ, ПРЕДОХРАНИТЕЛЬ
82630D ДЕРЖАТЕЛЬ, ПРЕДОХРАНИТЕЛЬ
82821B КРЫШКА, СОЕДИНИТЕЛЬ
82662A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, ВЕРХНИЙ, NO.1
87346K РЕЛЕ, PTC НАГРЕВАТЕЛЬ
85927 РЕЛЕ, ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2
84794A РЕЛЕ, FR WIPER DEICER
85916P РЕЛЕ, ФАРА
85926 РЕЛЕ, ДИММЕР ФАРЫ
85927B РЕЛЕ, ВЕНТИЛЯТОР, NO.3
82662B КРЫШКА, РЕЛЕЙНЫЙ БЛОК, ВЕРХНИЙ, NO.2
Блок предохранителей и реле

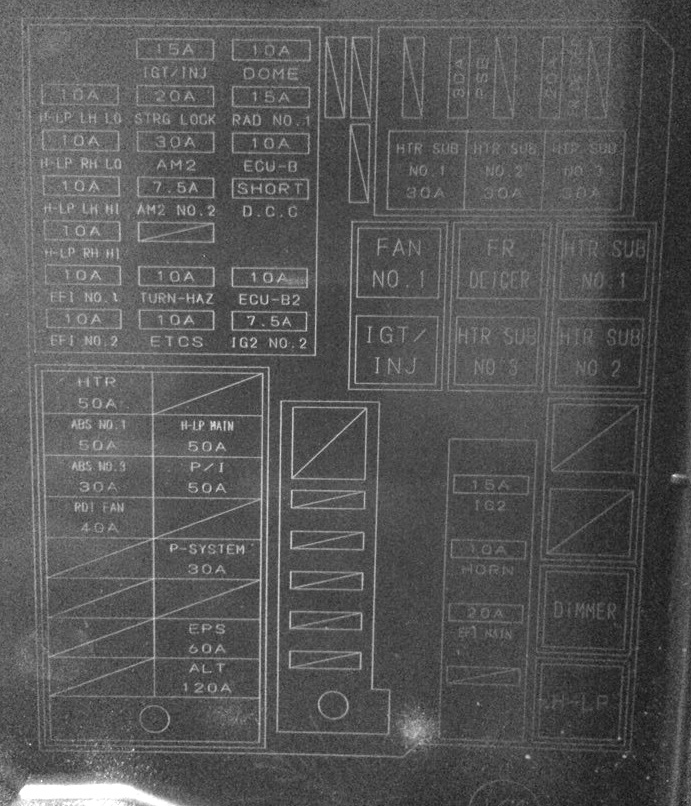

Пример диаграммы на крышке блока
Расшифровка предохранителей
| 7,5А АМ2 №2 | — Система запуска (модели с системой Entry&Start) |
| — Система запуска двигателя с помощью кнопки | |
| — Блокировка переключения (модели с системой Entry&Start) | |
| — Система блокировки рулевой колонки | |
| — Центральный замок, система Entry&Start и противоугонная система | |
| — Электропривод стеклоподъемников | |
| — Система предупреждения о не пристегнутом ремне безопасности и система ослабления натяжения | |
| — Система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| — Фары | |
| — Автоматический корректор фар | |
| — Противотуманные фары и задние противотуманные фонари | |
| — Габариты и подсветка номерного знака | |
| — Подсветка | |
| — Лампы освещения салона | |
| — Кондиционер | |
| — Шина передачи данных Multiplex (CAN) | |
| — Система парковки (модели с камерой заднего обзора) | |
| 7,5А IG2 №2 | Система управления двигателем 1NZ-FE / 2ZR-FE и вариатором |
| и система иммобилайзера | |
| 10А DOME | Лампы освещения салона |
| 10А ECU-B | — Система зарядки |
| — Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости | |
| — Антиблокировочная система тормозов (ABS) (модели без системы VSC) | |
| — Системы улучшения управляемости автомобиля (VSC и ABS) | |
| — Система безопасности (SRS) | |
| — Электроусилитель рулевого управления (EPS) | |
| — Центральный замок, система Entry&Start и противоугонная система | |
| — Электропривод стеклоподъемников | |
| — Система предупреждения о не пристегнутом ремне безопасности и система ослабления натяжения | |
| — Система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| — Комбинация приборов | |
| — Магнитола, навигационная система и патронник | |
| — Автоматический корректор фар | |
| — Габариты и подсветка номерного знака | |
| — Фонари заднего хода | |
| — Лампы освещения салона | |
| — Кондиционер | |
| — Шина передачи данных Multiplex (CAN) | |
| — Обогреватель заднего стекла и обогреватели зеркал | |
| 10А ECU-B2 | — Система запуска двигателя с помощью кнопки |
| — Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости | |
| — Центральный замок, система Entry&Start и противоугонная система | |
| — Электропривод стеклоподъемников | |
| — Кондиционер | |
| — Обогреватель заднего стекла и зеркал | |
| 10А EFI №1 | Система управления двигателем 3ZR-FAE и вариатором, система иммобилайзера и система поддержания скорости |
| 10А EFI №2 | |
| 10А ETCS | Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости |
| 10А H-LP LH HI | Фары |
| 10А H-LP LH LO | Фары (модели без ксеноновых фар) |
| 10А H-LP RH HI | — Комбинация приборов |
| — Фары | |
| 10А H-LP RH LO | Фары (модели без ксеноновых фар) |
| 10А HORN | — Центральный замок, система Entry&Start и противоугонная система |
| — Звуковой сигнал | |
| 10А TURN-HAZ | Указатели поворота и аварийная сигнализация |
| 15А H-LP LH LO | Фары (модели с ксеноновыми фарами) |
| 15А H-LP RH LO | |
| 15А IG2 | — Система управления двигателем 1NZ-FE и вариатором и система иммобилайзера |
| — Система управления двигателем 2ZR-FE и вариатором и система иммобилайзера | |
| 15А IGT/INJ | Система управления двигателем 3ZR-FAE и вариатором, система иммобилайзера и система поддержания скорости |
| 15А RAD №1 | Аудиосистема, навигационная система и система парковки |
| 20А EFI MAIN | Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости |
| 20А FR DEICER | Антиобледенитель щеток |
| 20А STRG LOCK | Система блокировки руля |
| 30А ABS №3 | Антиблокировочная система тормозов (ABS) (модели без системы VSC) |
| Системы улучшения управляемости автомобиля (VSC и ABS) | |
| 30А АМ2 | Система запуска |
| 30А HTR SUB №1 | Кондиционер |
| 30А HTR SUB №2 | |
| 30А HTR SUB №3 | |
| 30А P-SYSTEM | Система управления двигателем и вариатором, система иммобилайзера и система поддержания скорости |
| 40А RDI FAN | Электропривод вентиляторов |
| 40А ABS №1 | — Антиблокировочная система тормозов (ABS) (модели без системы VSC) |
| — Системы улучшения управляемости автомобиля (VSC и ABS) | |
| 50А H-LP MAIN | — Фары |
| — Автоматический корректор фар | |
| 50А HTR | Кондиционер |
| 60А EPS | Электроусилитель рулевого управления (EPS) |
| 120А ALT | Система зарядки |
| Система запуска (модели без системы Entry&Start) | |
| Габариты и подсветка номерного знака | |
| Подсветка |
