Toyota Vista SV40: Предохранители и реле

Toyota Camry Vista SV40 — это четвертое поколение автомобиля, выпускавшееся в период с 1994 по 1998 год. В этой статье мы подробно разберем предохранители и реле Toyota Vista SV40, включая схемы блоков предохранителей, их расположение и назначение. Особое внимание уделим предохранителю прикуривателя Toyota Camry Vista.

Блок предохранителей в салоне

Располагается под приборной панелью, под защитной крышкой.

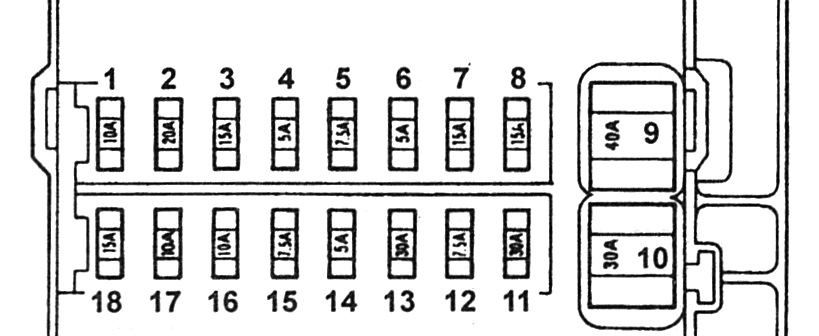

Схема блока предохранителей в салоне Toyota Vista SV40

Расшифровка предохранителей

1. GAUGE Приборная панель 10А
2. WIPER Стеклоочистители и омыватели 25A
3. CIG Прикуриватель и зарядка 15А
4. IDLE UP Система повышения холостого хода 5A
5. STARTER Стартер 7,5A
6. IGN Система зажигания 5A
7. FOG Противотуманные фары Toyota Camry Vista 15A
8. STOP Тормозные сигналы 15A
9. AM1 Цепь зажигания №1 40A
10. POWER Электростеклоподъемники и люк 30A
11. DOOR Центральный замок 30A
12. TAIL Габаритные огни 7,5А
13. DEF Обогрев заднего стекла 30A
14. PANEL Освещение приборов 5A
15. RADIO №2 Аудиосистема 15A
16. TURN Указатели поворота 10A
17. HTR Система отопления 10А
18. ELECTONIC IG Электронное зажигание 15A

Предохранитель прикуривателя Toyota Vista SV40 — это элемент №3 с номиналом 15А.

На задней стороне блока размещены реле для различных систем.

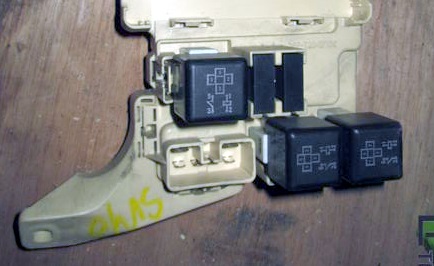

Примерное фото реле

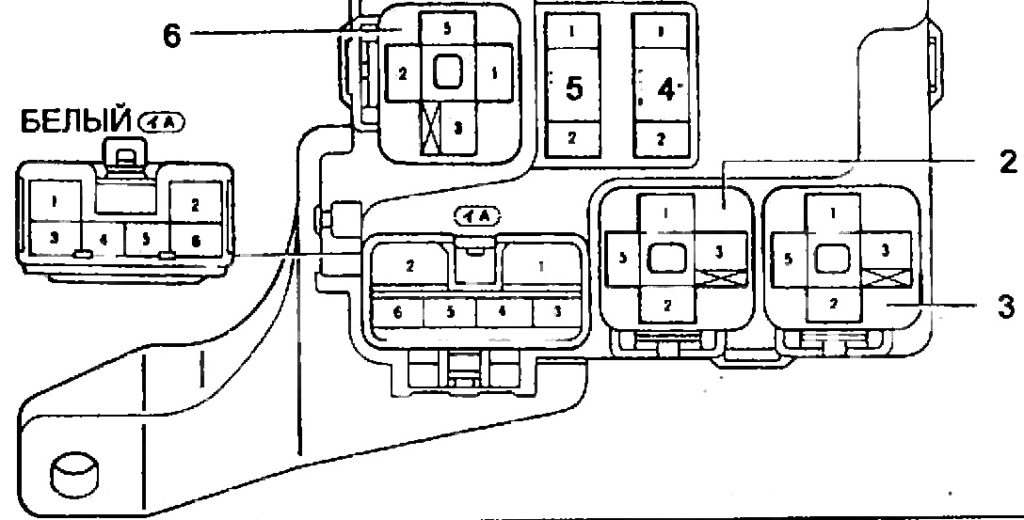

Схема реле блока в салоне

Расшифровка реле

1. Интегрированное реле для систем
2. Реле задних фонарей
3. Реле обогрева заднего стекла
4. Фильтр подавления помех радио
5. Дополнительный фильтр радиопомех
6. Главное реле силовой системы

Предохранители и реле под капотом Toyota Camry Vista SV40

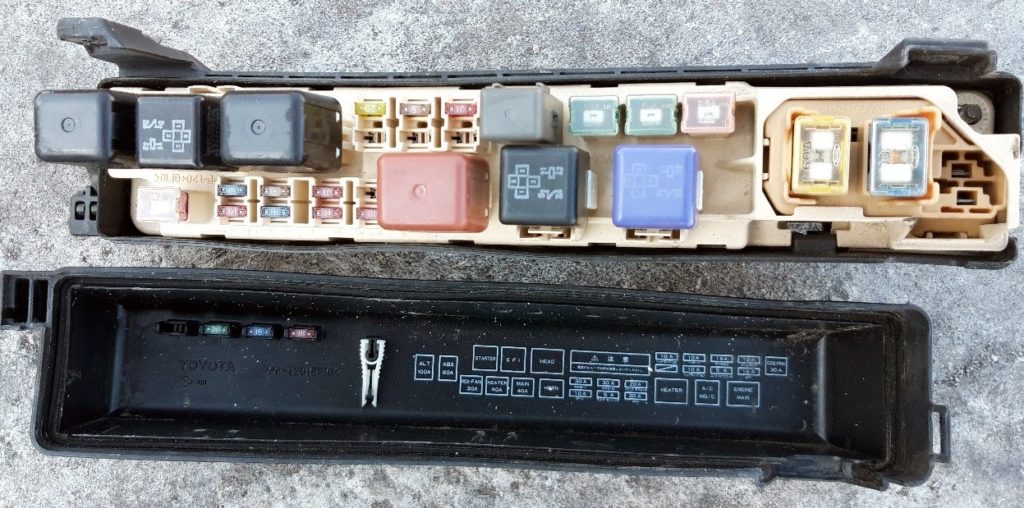

Основной блок предохранителей и реле

Монтируется слева в моторном отсеке.

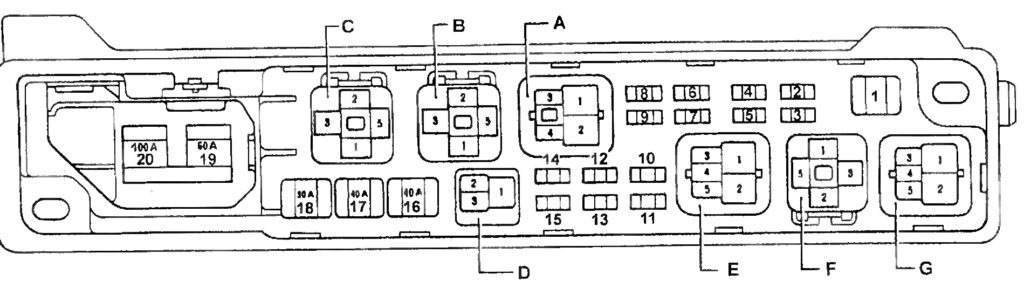

Схема блока предохранителей под капотом

Назначение предохранителей

1. CDS FAN Вентилятор конденсора (двигатели 4S-FE, 3S-FE) 30А
2. DOME Подсветка салона 10А
3. EFI Электронный впрыск топлива 15A
4. RADIO №1 Аудиосистема 15A
5. ECU-B Блок управления зеркалами и замками 5А
6. HAZARD Аварийная сигнализация 10A
7. HEAD RH Правая фара ближнего света 10A
8. HEAD LH Левая фара ближнего света 10A
9. TRC Система контроля тяги 7,5А
10. DEICER Система обогрева зеркал 20A
11. AM №2 Цепь зажигания №2 20A
12. 4WS №2 Четырехколесное рулевое управление 30A
13. ALT-S Дополнительная цепь генератора 5A
14. 4WS №1 Четырехколесное рулевое управление 30A
15. HORN Клаксон 10A
16. MAIN Основная плавкая вставка 40A
17. HTR Обогреватель 40A
18. RAD FAN Вентилятор охлаждения радиатора 30A
19. ABS Система антиблокировки тормозов 60A
20. ALT Генератор 100A

• A HEAD LAMP Реле фар ближнего света
• B EFI Реле топливного насоса (4S-FE, 3S-FE)
• C STARTER Реле стартера
• D HORN Реле звукового сигнала
• E HEATER Реле обогревателя
• F MAG.CLUTCH Реле муфты кондиционера
• G MAIN ENGINE Главное реле двигателя (4S-FE, 3S-FE)

Дополнительные блоки реле под капотом

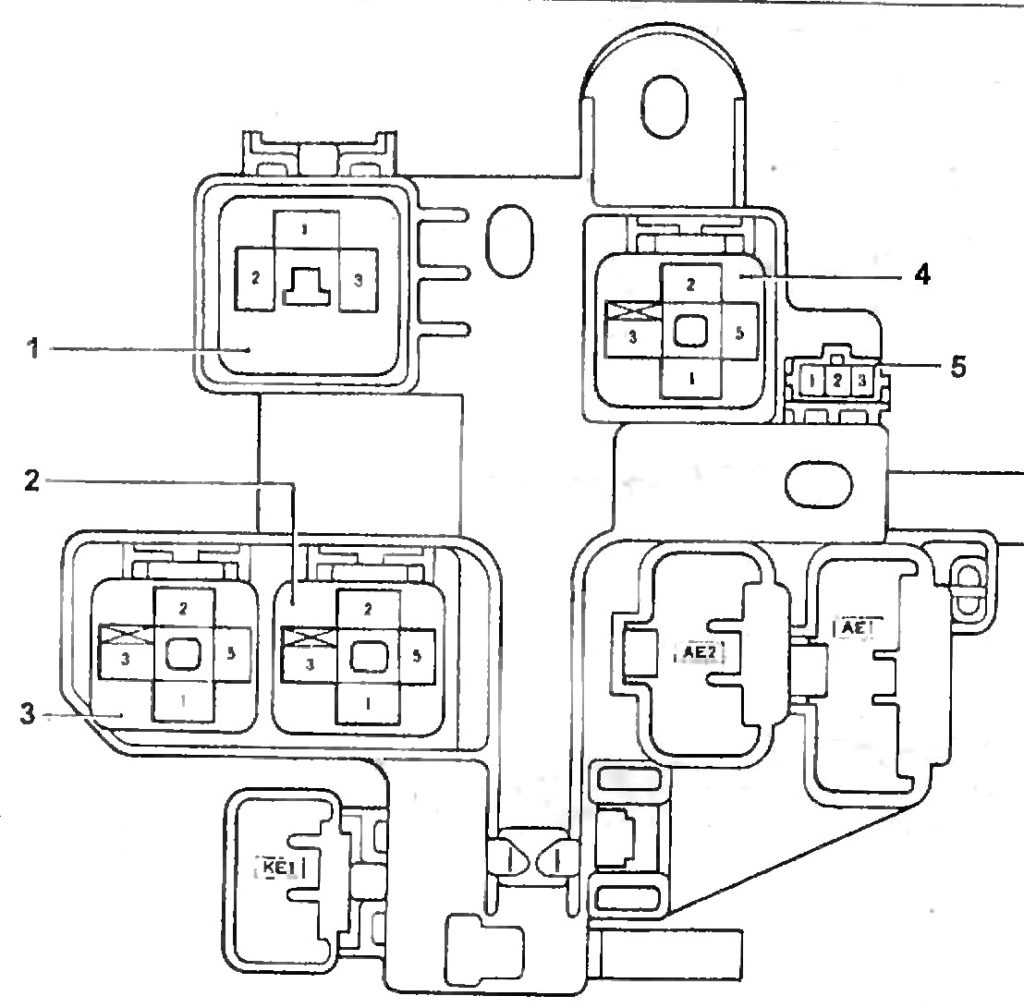

Блок 1 (правая сторона моторного отсека Toyota Vista SV40)

Блок 2 (левая сторона моторного отсека)

Расшифровка реле в блоках

1. Реле прерывателя поворотников
2. Реле обогрева от оледенения
3. Реле противотуманок
4. Реле поворотных огней
5. Диод для реле поворотных огней
6. Реле бензонасоса
7. Реле холостого хода для отопителя

Блок 3 (левая сторона моторного отсека)

Блок ABS (правая сторона моторного отсека)

Описание реле в блоке ABS

1. Реле вентилятора радиатора
2. Дополнительное реле вентилятора
3. Реле управления вентилятором
4. Реле соленоидов ABS
5. Реле насоса ABS

Если у вас есть дополнения к информации о предохранителях и реле Toyota Camry Vista SV40 — оставляйте отзывы в комментариях.
