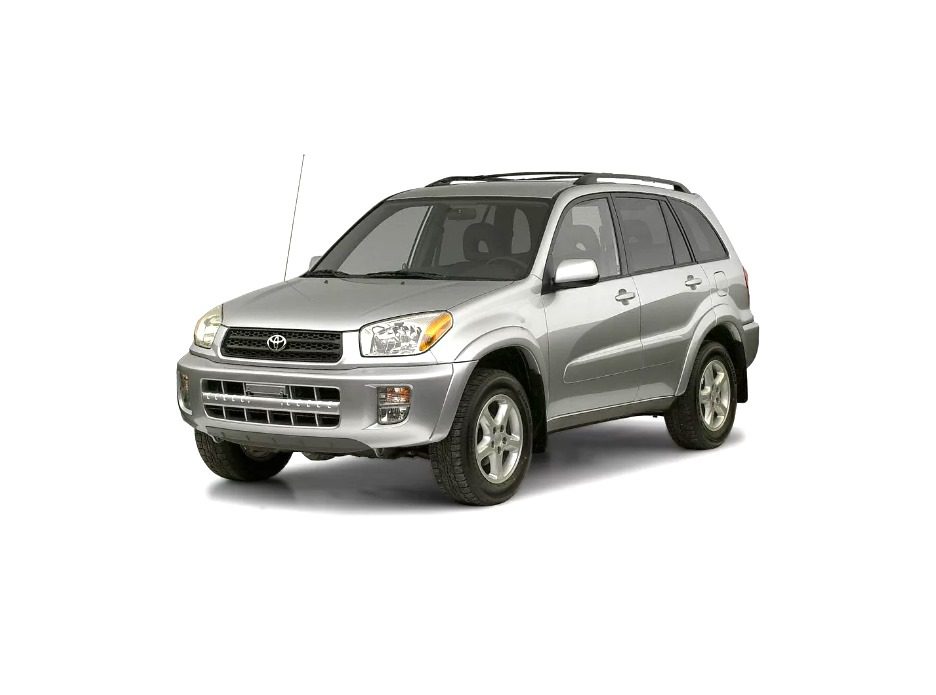

Второе поколение Toyota RAV4 (коды моделей CA20W / XA20W) выпускалось с 2000 по 2005 год, включая 2001, 2002, 2003 и 2004 годы. В этой статье вы узнаете о расположении основных электронных блоков управления, детальном описании предохранителей и реле для Toyota RAV4 второго поколения (2G), с подробными схемами блоков предохранителей, фото-примерами и рекомендациями по замене. Особо выделим предохранитель прикуривателя и розетки в салоне Toyota RAV4 2000-2005.
Варианты исполнения блоков предохранителей и реле могут варьироваться в зависимости от региона, года выпуска и комплектации вашего Toyota RAV4.
Блоки в салоне
Общее расположение блоков предохранителей и реле
Схема расположения

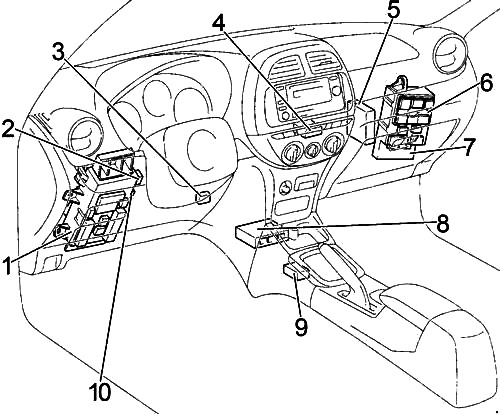

Для автомобилей с левым рулевым управлением (LHD)

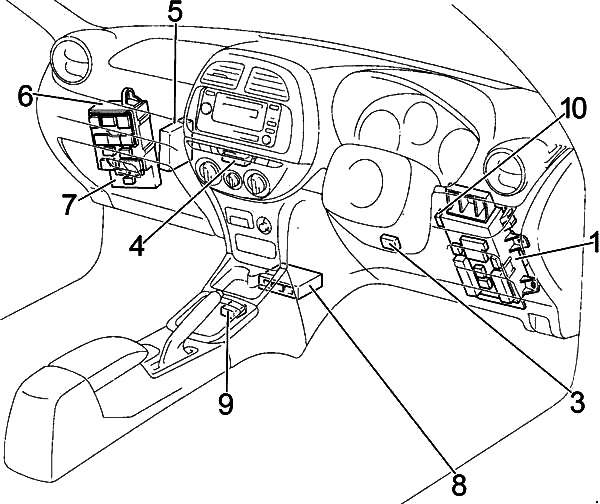

Для автомобилей с правым рулевым управлением (RHD)
Расшифровка схемы
- Основной блок предохранителей в салоне Toyota RAV4
- LHD: Реле габаритных огней и освещения
- Модуль усиления сигнала транспондера ключа зажигания
- Блок усилителя кондиционера
- Электронный блок управления двигателем и АКПП (для автоматической трансмиссии)
ЭБУ двигателя (для механической коробки передач) - Распределительный блок электроники
- Дополнительный распределительный блок
- Центральный модуль подушек безопасности SRS
- Блок блокировки селектора АКПП
- Реле поворотников и аварийной сигнализации

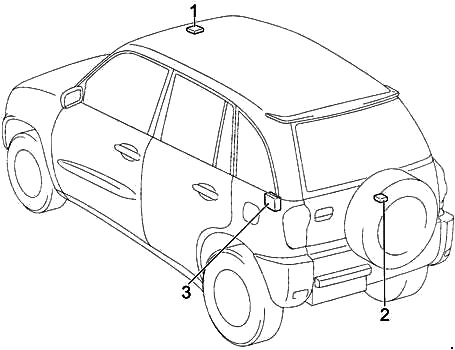

Схема дополнительных модулей
Описание дополнительных элементов
- Реле и контроллер люка в крыше
- Реле заднего стеклоочистителя
- Приёмник центрального замка
Блок предохранителей в салоне

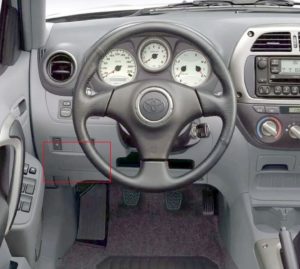

Этот блок предохранителей Toyota RAV4 2G расположен под приборной панелью слева от водителя. Для доступа снимите пластиковую защитную крышку.

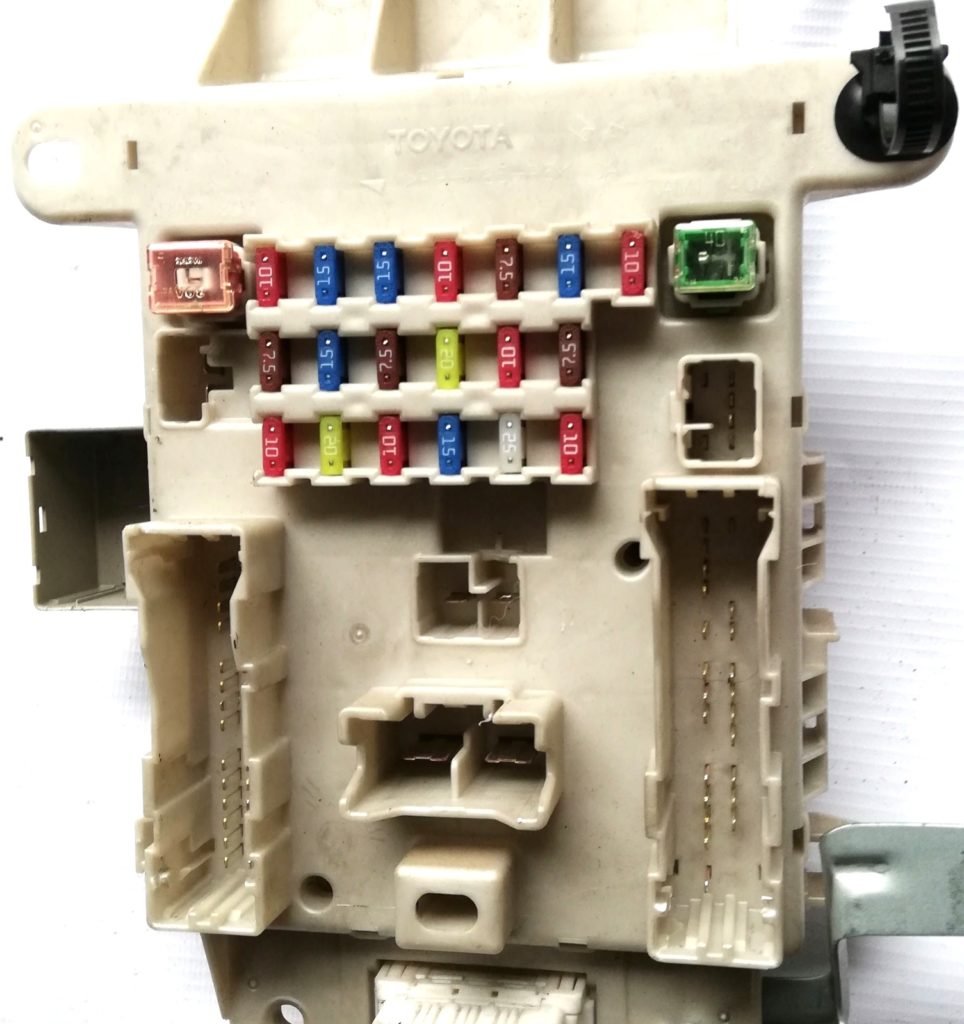

Фото-пример блока
Схема предохранителей салона
Расшифровка предохранителей
| 1 | 10А STOP — Сигналы стоп-ламп, дополнительный стоп-сигнал, ABS, блокировка селектора АКПП, круиз-контроль, EFI / SFI системы впрыска топлива |
| 2 | 15А CIG — Прикуриватель и аксессуары |
| 3 | 15А POWER OUTLET — Электрическая розетка в салоне |
| 4 | 10А S-HTR — Обогрев передних сидений |
| 5 | 7,5А Подсветка приборов, комбинация приборов, фронтальный туман, обогрев зеркал, климат-контроль |
| 6 | 15А FR FOG — Передние противотуманные фары |
| 7 | 10А HORN — Кнопка сигнала (клаксон) |
| 8 | 7,5А TAIL — Маркерные огни, номерной знак, подсветка панели |
| 9 | 15А TAIL&PANEL — Предохранители «PANEL» и «TAIL» |
| 10 | 7,5А ACC — Аудиосистема, блокировка АКПП, часы, электро-зеркала |
| 11 | 20А DEF — Электрообогрев заднего стекла |
| 12 | Задние ходовые огни, вентилятор охлаждения, кондиционер, индикаторы АКПП, зарядка АКБ |
| 13 | 7,5А OBD — Диагностический OBD-II разъём |
| 14 | 10А IG2 — Индикатор АКБ, EFI/SFI, стартер, SRS подушки, приборы |
| 15 | 20А DOOR — Центральный электрозамок дверей |
| 16 | 10А MIR HTR — Подогрев боковых зеркал |
| 17 | 15А RR WIP — Задний дворник и омыватель |
| 18 | 25А WIP — Передний стеклоочиститель и омыватель |
| 19 | 10А ECU IG — Аварийка, приборы, ABS, SRS, блокировка АКПП, круиз, VSC, TRC |
| 20 | 30А POWER — Электростеклоподъёмники, люк |
| 21 | 40А AM1 — Розетки, обогрев стекла, предохранители: «ACC», «CIG», «ECU IG», «GAUGE», «RR WIP», «S-HTR» и «WIP» |
Предохранитель прикуривателя — это номер 2 на 15А в салонном блоке Toyota RAV4 2G.
На задней стороне блока могут быть установлены дополнительные реле.

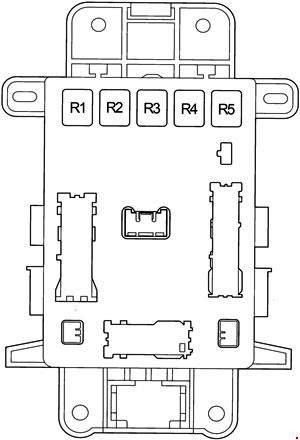

Схема реле в салоне
Расшифровка реле
| R1 | Реле звукового сигнала |
| R2 | Задний противотуманный фонарь (RR FOG) |
| R3 | Реле обогрева заднего стекла (DEF) |
| R4 | Реле розеток (PWR OUTLET) |
| R5 | Реле стеклоподъёмников и люка (PWR) |
Блоки под капотом

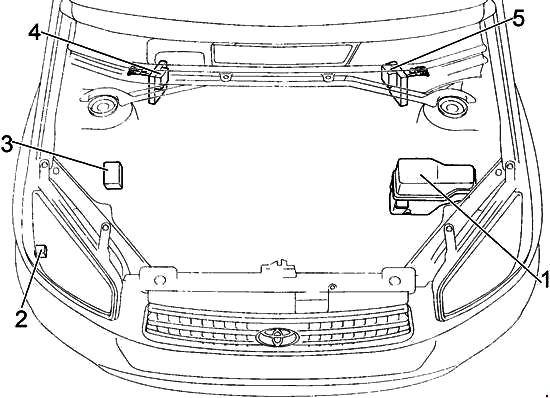

Общее расположение блоков под капотом
Схема
Описание компонентов
- Основной блок предохранителей и реле под капотом
- Реле мойки фар
- ЭБУ антиблокировочной системы тормозов ABS
- LHD: Блок мощных предохранителей
- RHD: Блок мощных предохранителей
Блок предохранителей и реле под капотом
Основной моторный блок предохранителей и реле в Toyota RAV4 2G расположен слева под капотом, за пластиковой крышкой. Он может быть разделён на два сектора для удобства.

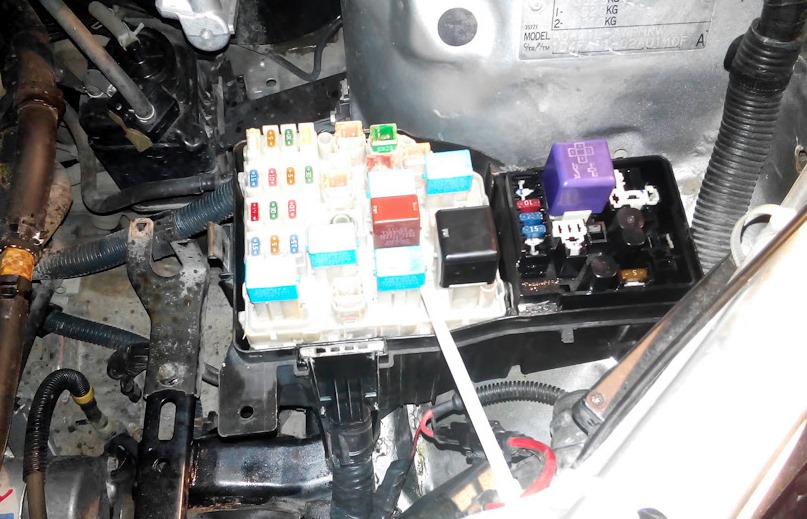

Фотография блока

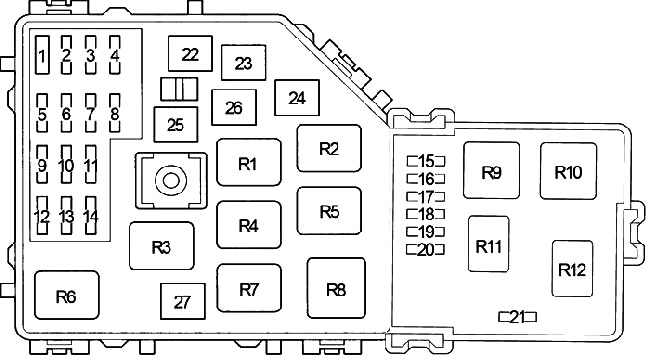

Схема блока под капотом
Назначение предохранителей в моторном отсеке
| 1 | Перемычка (шунт) |
| 2 | 5А ALT-S — Генератор и зарядка аккумулятора |
| 3 | 20А A/F — Датчик воздух-топливо |
| 30А RADIO NO.2 — Магнитола и аудиосистема | |
| 4 | 20А EFI1 — EFI/SFI впрыск, датчик АКПП, предохранители «EFI2», «EFI3» |
| 5 | 30А CUT — Предохранители «RADIO», «DOME» |
| 6 | 10А HAZ — Аварийные огни |
| 7 | 5А EFI2 — EFI/SFI система впрыска |
| 8 | 30А ABS 2 — ABS, VSC, TRC, Brake Assist |
| 9 | 10А DOME — Лампы салона, часы, освещение, А/С, беспроводник, Hi-Beam индикатор, приборы |
| 10 | 30А MAIN — Предохранители «H-LP RH» и «H-LP LH» |
| 11 | 10А EFI3 — EFI/SFI, система emissions control |
| 12 | 15А RADIO — Радио и аудио |
| 13 | 5А A/C — Кондиционер и климат |
| 14 | 15А IGN — Зажигание, EFI/SFI |
| 15 | — |
| 16 | — |
| 17 | 10А ETCS — Электронный дроссель |
| 18 | 10А H-LP RH — Правая головная фара |
| 19 | 10А H-LP LH — Левая головная фара |
| 20 | INJ — Инжекторы топлива EFI/SFI |
| 21 | Стартерная система |
| 22 | 30А AM2 — Индикатор АКБ, EFI/SFI, стартер, SRS, «IG2» |
| 23 | 40А HTR — Отопитель и кондиционер |
| 24 | 30А H-LP CLN — Мойка фар |
| 30А F-HTR — Подогрев топлива | |
| 25 | 30А CDS — Вентилятор радиатора |
| 26 | 40А ABS 1 — ABS система |
| 50А ABS1 — ABS система | |
| 27 | 30А RDI — Радиаторный вентилятор |
Расшифровка реле под капотом
| R1 | ЭБУ двигателя (EFI MAIN) |
| R2 | Вентилятор охлаждения (FAN NO.3) |
| R3 | Зажигание (IG2) |
| R4 | Вентилятор охлаждения (FAN NO.2) |
| R5 | Датчик A/F |
| R6 | Вентилятор охлаждения (FAN NO.2) |
| R7 | Топливный насос (C/OPN) |
| R8 | Отопитель (HTR) |
| R9 | Реле стартера (ST) |
| R10 | Дневные ходовые огни (DRL) |
| R11 | ЭБУ двигателя |
| R12 | — |
Это полное руководство по предохранителям и реле Toyota RAV4 второго поколения. Если у вас есть дополнения или вопросы по схемам блоков предохранителей RAV4 2000-2005, оставляйте комментарии.
