Toyota RAV4 (5-е поколение) — предохранители и реле

Toyota RAV4 V поколения производится с 2019 по 2025 год и далее, с маркировкой CA50W / XA50W. В этой статье представлено подробное руководство по предохранителям и реле Toyota RAV4 5 поколения, включая схемы блоков, фото и указания на их расположение. Особое внимание уделено предохранителю прикуривателя, омывателя фар, а также другим элементам электрической системы автомобиля.

Расположение и функции предохранителей с реле в Toyota RAV4 могут варьироваться в зависимости от года выпуска, рынка сбыта и комплектации. Точная схема обычно указана на крышке соответствующего блока предохранителей.

Салонный блок предохранителей

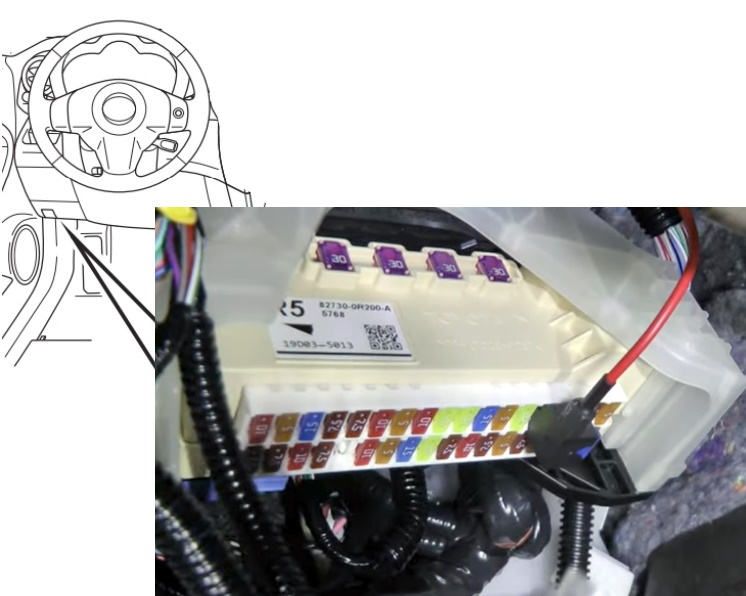

Этот блок размещен слева под приборной панелью, скрыт за защитной панелью.

Пример схемы предохранителей с крышки блока

Расшифровка предохранителей

FOG RR	Задние противотуманные огни
ECU-B NO.2	Индикатор ключа, датчики давления в шинах
OBD	Диагностический порт
ECU-B NO.1	Беспроводное управление, ЭБУ кузова, VSC, умный доступ и запуск, часы
DOME	Подсветка салона, механизм багажника, умный доступ, иммобилайзер, запуск двигателя, замок руля, беспроводное управление
D/L	Центральный замок дверей
TRUNK OPN	Блокировка багажника
STOP	Сигналы торможения
AM2	Механизм багажника, умный доступ, иммобилайзер, запуск, замок руля, беспроводное управление
ECU-DCC NO.2	ABS, климат-контроль, аудиосистема, автосвет, багажник, дисплей, приборы, круиз, замки, двойная блокировка, радар-круиз, ЭБУ двигателя, умный доступ, EPS, передний ПТФ, лючок топлива, активные заслонки, фары, коррекция фар, гибрид, подсветка, иммобилайзер, парковка, салонное освещение, контроль полосы, автоотключение поворотников,提醒 о свете, навигация, стеклоподъемники, предотвращение столкновений, задний ПТФ, электрозеркала
HAZ	Аварийная сигнализация
ECU-DCC NO.1	ABS, TRC, VSC
PANEL	Кнопка VSC OFF, приборы, BSM, полный привод, обогрев щеток, впрыск топлива, парковка, обогрев сидений, розетки, багажник, климат, заднее стекло, аудио, руль, подстаканники
RADIO	Аудиосистема
TAIL	Габариты, номерной знак, противотуманки
DOOR R/R	Задние электростеклоподъемники
DOOR F/L	Левый передний стеклоподъемник
S-HORN	Противоугонная сигнализация
DOOR F/R	Правый передний стеклоподъемник
STRG LOCK	Электронный замок руля
P/OUTLET NO/1	Прикуриватель, розетка
DCM	Телематика
SFT LOCK-ACC	Блокировка селектора АКПП
ECU-ACC	Аксессуары (проверить)
WASHER	Омыватель
ECU-IG1 NO.3	Мониторинг слепых зон
EPS-IG1	Рулевое управление электро
ECU-IG1 NO.4	Радар-круиз, ЭБУ двигателя, умный доступ, EPS, ПТФ, лючок, заслонки, фары, коррекция, гибрид, подсветка, иммобилайзер, парковка, освещение, контроль полосы, автоотключение, зуммер, навигация, стеклоподъемники, предотвращение, задний ПТФ, зеркала, ремень, селектор, люк, SRS, запуск, руль, габариты, телематика, охрана, TPMS, TRC, поворотники, шум пешеходов, VSC, беспроводная зарядка, управление
A/BAG-IG2	SRS, индикатор ремня
BKUP LP	Задний ход, аудио, монитор, навигация
METER-IG2	Приборная панель
ECU-IG1 NO.2	ABS, TRC, VSC
ECU-IG2 NO.3	ABS, круиз, радар, гибрид, ЭБУ кузова (CAN), селектор, телематика, TRC, шум пешеходов, VSC
ECU-IG1 NO.1	Стабилизация, вентиляторы охлаждения, антизапотевание стекла и зеркал, датчик руля, впрыск, ближний свет, зарядка АКБ, Blind Spot Monitor

Предохранитель прикуривателя маркирован как P/OUTLET. Дополнительный предохранитель для прикуривателя находится в моторном отсеке.

В верхней секции блока размещены предохранители для электростеклоподъемников и регулировки сидений.

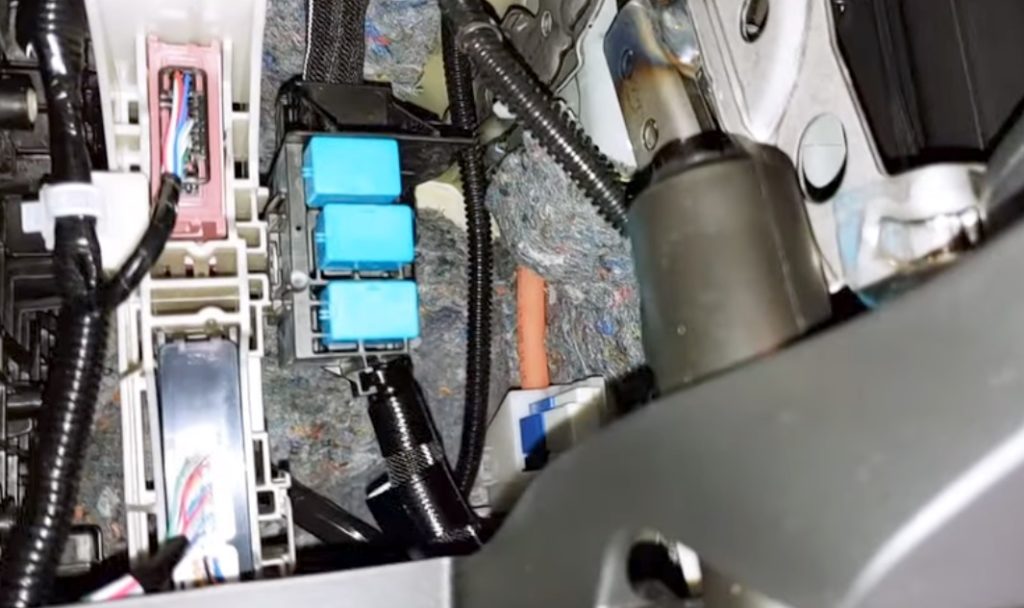

Некоторые реле могут быть установлены отдельно за бардачком.

Блоки в моторном отсеке

В двигательном отсеке расположены два блока с предохранителями и реле Toyota RAV4.

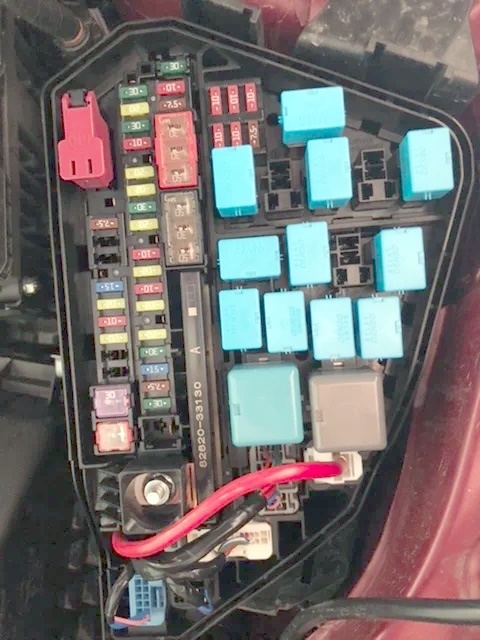

Основной блок предохранителей и реле

Находится в левой секции моторного отсека.

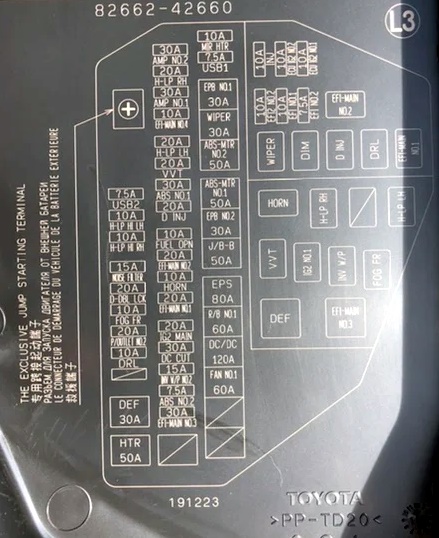

Схема блока

Функции предохранителей

USB2	7,5А USB-зарядки
DEF	30А Обогрев заднего стекла и боковых зеркал
PBD	30А Электропривод крышки багажника
NOISE FILTER	15А Фильтр шумоподавления
D-DBL LCK	20А Двойная блокировка дверей
S/HTR MAIN	30А Основной обогрев сидений
4WD	30А Система полного привода
FOG FR	10А Передние противотуманные фары
P/OUTLET N0.2	20А Вспомогательная розетка №2
TOWING	30А Гнездо для прицепа
H-LP-C’LN	30А Насос омывателя фар
HTR	50А Кондиционер воздуха
H LP RH	20А Правая фара, омыватель правой фары
EFI MAIN N0.4	10А Система впрыска топлива (D-4S/MPFI)
H LP LH	20А Левая фара, омыватель левой фары
VVT	20А VVT-iE: управление фазами и подъемом клапанов
EFI MAIN N0.2	20А Система впрыска топлива (D-4S/MPFI)
HORN	10А Гудок
EFI MAIN N0.1	20А Система впрыска топлива (D-4S/MPFI)
IG2 MAIN	20А Впрыск топлива, приборы, ЭБУ запуска
TOWING-B	30А Гнездо прицепа (тормоза)
EFI MAIN N0.3	30А Система впрыска топлива (D-4S/MPFI)
ST N0.1	30А Стартер, реле запуска
MIR HTR	10А Обогрев зеркал, впрыск топлива
ВВС NO.1	50А Система start-stop
WIPER	30А Дворники и омыватель лобового/заднего стекла
ABS NO. 1	50А ABS, VSC, актуатор тормозов (левый)
ABS NO. 2	50А ABS (правый)
EPS	80А Электроусилитель руля
ALT	140А Генератор
FAN N0.1	60А Вентилятор радиатора №1
INJ	10А Катушки зажигания 1-3
EFI N0.1	10А Система впрыска (D-4S/MPFI)
EFI N0.2	10А Система впрыска (D-4S/MPFI)
Реле и их функции
EFI MAIN N0.2	Система впрыска топлива (D-4S/MPFI)
WIPER	Дворники, омыватель стекол
EFI MAIN № 1	Система впрыска топлива (D-4S/MPFI)
HORN	Гудок
H-LP RH	Правая фара, омыватель
H-LP LH	Левая фара, омыватель
VVT	VVT-iE система
IG2 № 1	Система впрыска топлива
ST № 1	Стартер и запуск
FOG FR	Передние противотуманки
DEF	Обогрев заднего стекла и зеркал

Дополнительный блок реле

Монтируется в правой части моторного отсека.

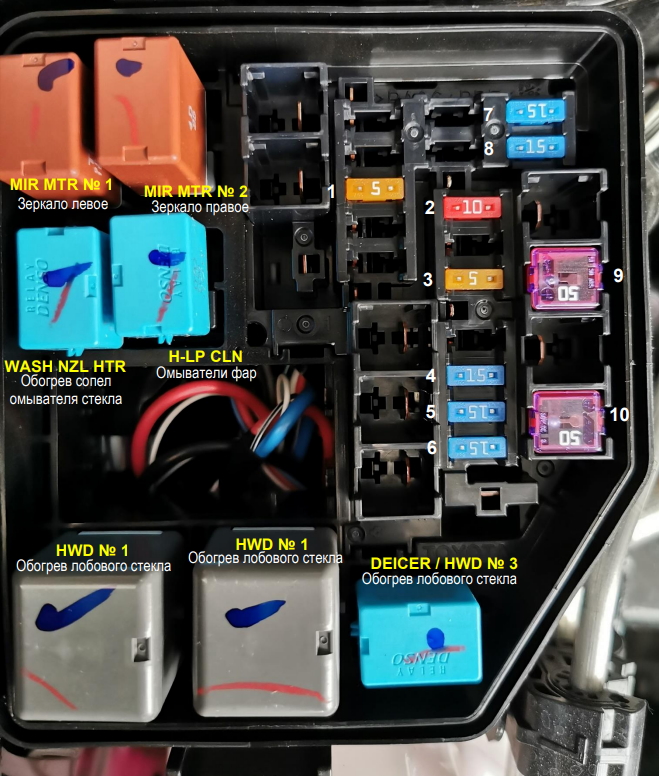

Диаграмма реле

Расшифровка реле

1	MIR MTR	5А Электропривод зеркал
2	STRG STR	10A Подогрев рулевого колеса
3	WASH NZL HTR	5A Нагрев форсунок омывателя
4	S-HTR RR	15A Обогрев правого заднего сиденья
5	S-HTR RL	15A Обогрев левого заднего сиденья
6	DEICER/HWD	15A Антиобледенение лобового стекла
7	S/HTR FR	15A Обогрев правого переднего сиденья
8	S/HTR FL	15A Обогрев левого переднего сиденья
9	HWD N0.2	50A Обогрев лобового стекла №2
10	HWD N0.1	50A Обогрев лобового стекла №1
