Toyota RAV4 третьего поколения производилась в период с 2006 по 2012 год под кодами CA30W / XA30W. За эти годы автомобиль претерпел обновление в виде рестайлинга. В этой публикации представлена подробная информация о размещении блоков электронного управления, схемах предохранителей и реле для Toyota RAV4 3 поколения, включая фото-иллюстрации и диаграммы блоков. Особое внимание уделим предохранителю прикуривателя, а также ключевым элементам электрики для ремонта и диагностики.
Положение электронных компонентов и функции предохранителей с реле могут варьироваться в зависимости от года выпуска, комплектации и рынка сбыта вашего Toyota RAV4.
Блоки в салоне

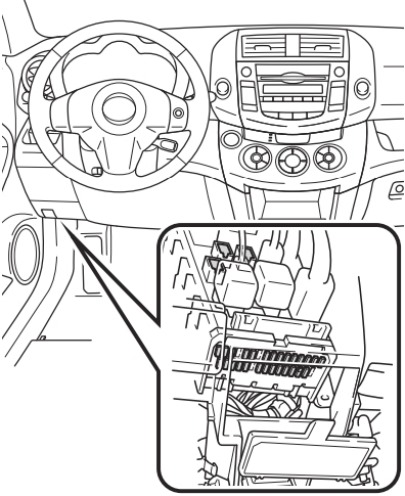

Расположение

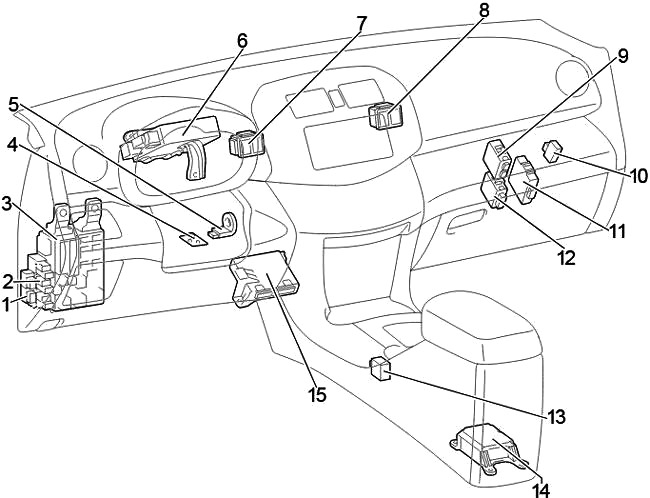

Конфигурация для автомобилей с рулем слева (LHD)

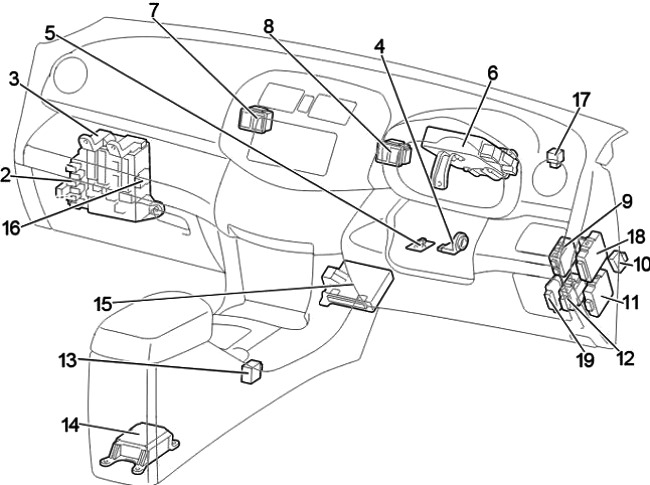

Конфигурация для автомобилей с рулем справа (RHD)
Описание компонентов
- LHD: Блок реле №2
- Блок реле №1
- Блок предохранителей / Блок управления электрооборудованием кузова
- Усилитель транспондера ключа
- Блок управления блокировкой руля
- Блок управления усилителем рулевого управления
- Распределительный блок
- Распределительный блок
- Блок управления системой контроля давления в шинах
- Реле ламп стоп-сигнала
- Блок управления полным приводом
- Реле автоматического стеклоочистителя
- Блок управления блокировкой селектора коробки передач
- Центральный блок управления подушками безопасности
- Усилитель кондиционера
- RHD: Реле стартера (ST) (Бензиновые двигатели,До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска)
Перемычка (До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска) - RHD: Реле указателей поворота (аварийная сигнализация)
- RHD: Блок управления противоугонной системой
- RHD: Блок управления двойной блокировкой
Блок предохранителей
Указан на схеме под номером 3, размещен под приборной панелью в салоне Toyota RAV4 3 поколения.

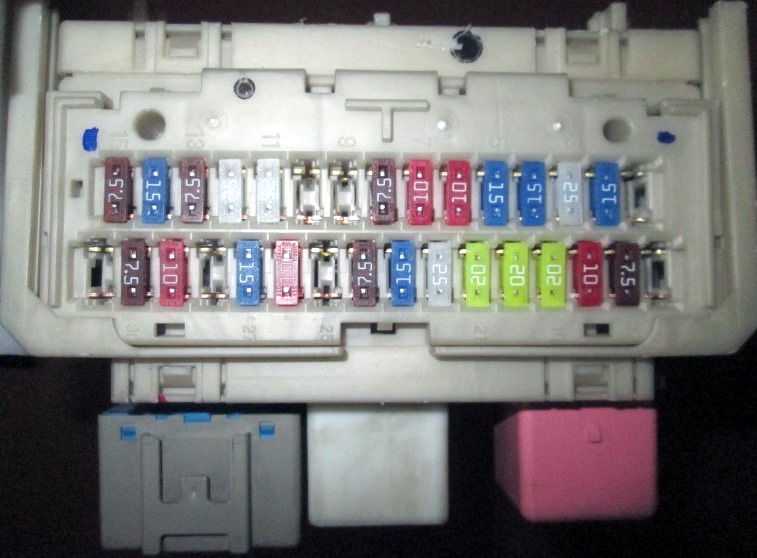

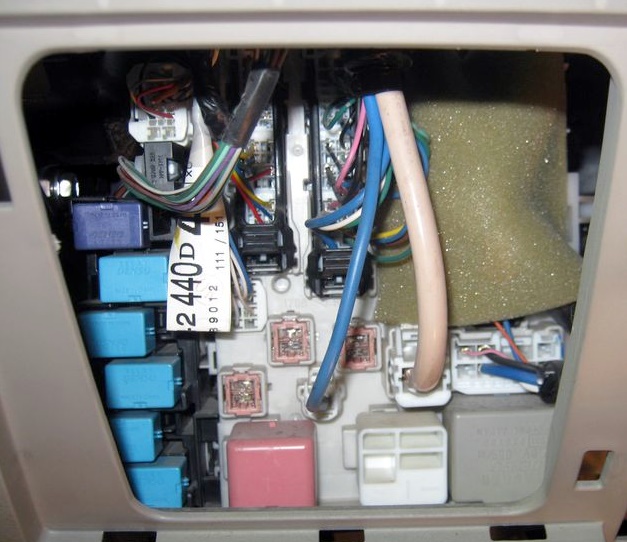

Фото — пример верхней части блока предохранителей RAV4
Фото блока снизу для Toyota RAV4 fuse box

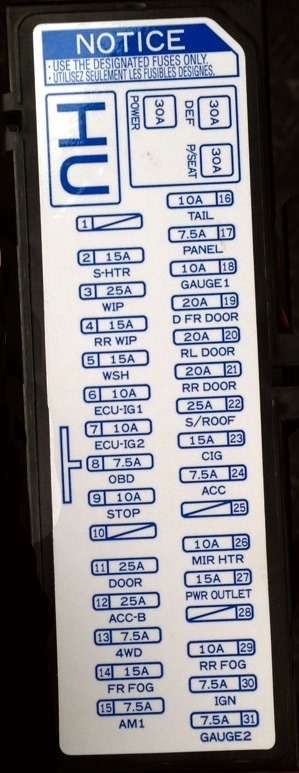

Фото — схема расположения предохранителей в салоне
Назначение предохранителей в салонном блоке
| 1 | Не используется |
| 2 | 15А S−HTR — Подогрев сидений |
| 3 | 25А WIP — Стеклоочиститель |
| 4 | 15A RR WIP — Задний стеклоочиститель |
| 5 | 15A WSH — Омыватель лобового стекла, омыватель заднего стекла |
| 6 | 10A ECU−IG1 — Вентилятор системы охлаждения, ABS, анти пробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне, система полного привода с электронным управлением распределением крутящего момента, система кондиционирования воздуха, блок кузовной электроники, люк, внутреннее зеркало с автоматическим затемнением, стоп-сигналы/ габаритные огни, обогрев зоны покоя щеток стеклоочистителя лобового стекла, усилитель рулевого управления, система отмены включения сцепления, очиститель фар, автономный обогреватель салона, часы |
| 7 | 10A ECU-IG2 — Система кондиционирования воздуха, обогрев заднего стекла |
| 8 | 7,5A OBD — Диагностический разъем |
| 9 | 10A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, ABS, анти пробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне |
| 10 | Не используется |
| 11 | 25A DOOR — Блок кузовной электроники, центральный замок |
| 12 | 25A ACC-B — Предохранители: «ACC», «CIG» |
| 13 | 7,5A 4WD — Система полного привода с электронным управлением распределением крутящего момента |
| 14 | 15A FR FOG — Передний противотуманный свет |
| 15 | 7,5A AM1 — Система запуска |
| 16 | 10A TAIL — Габаритный свет, освещение номерного знака, передний противотуманный свет, задний противотуманный свет |
| 17 | 7,5A PANEL — Аудиосистема, подсветка панели приборов, часы |
| 18 | 10A GAUGE1 — Лампы заднего хода, система зарядки |
| 19 | 20A D FR DOOR — Стеклоподъемники (передние двери) |
| 20 | 20A RL DOOR — Стеклоподъемник (задняя левая дверь) |
| 21 | 20A RR DOOR — Стеклоподъемник (задняя правая дверь) |
| 22 | 25A S/ROOF — Люк |
| 23 | 15A CIG — Прикуриватель |
| 24 | 7,5A ACC — Аудиосистема, розетки, зеркала с электроприводом, блокировка селектора коробки передач, блок кузовной электроники, часы |
| 25 | Не используется |
| 26 | 10A MIR HTR — Обогрев зеркал |
| 27 | 15A PWR OUTLET — Розетка |
| 28 | Не используется |
| 29 | 10A RR FOG — Задний противотуманный свет |
| 30 | 7,5A IGN — Подушки безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы/габаритные огни, система запуска |
| 31 | 7,5A GAUGE2 — Комбинация приборов |
Предохранитель прикуривателя в Toyota RAV4 3 поколения — это элемент №23 номиналом 15А, отвечающий за работу розетки.

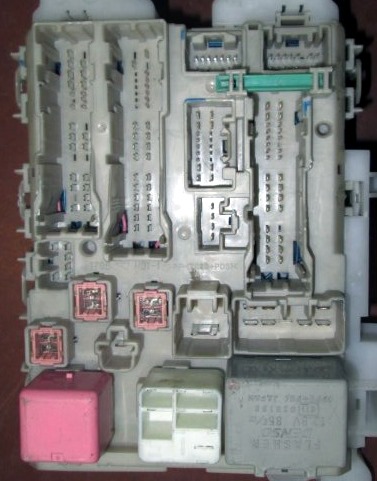

С обратной стороны блока могут быть закреплены дополнительные компоненты электрики.
Диаграмма обратной стороны
Расшифровка элементов
Предохранители в дополнительном блоке
- 30А POWER — Стеклоподъемники
- 30А DEF — Обогрев заднего стекла, предохранитель: «MIR HTR»
- 30A P/SEAT — Сиденье с электроприводом
Реле в блоке
- R1 — Зажигание (IG1)
- R2 — Отопитель (механический кондиционер) / Перемычка (автоматический кондиционер)
- R3 — LHD: Указатели поворота (аварийная сигнализация)
Блок реле
Располагается в непосредственной близости от основного блока предохранителей в салоне Toyota RAV4.

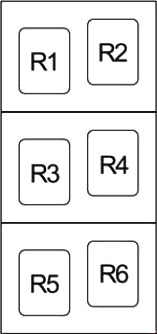

Диаграмма блока реле
Обозначение реле
| R1 | Стартер (ST CUT) |
| R2 | LHD: Стартер (ST) (Бензиновые двигатели, До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска) LHD: Перемычка (До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска) |
| R3 | Передний противотуманный свет (FR FOG) |
| R4 | Задний противотуманный свет (RR FOG) Розетка (115V) |
| R5 | Вспомогательное реле (ACC) |
| R6 | Розетка (PWR OUTLET) |
Дополнительные элементы

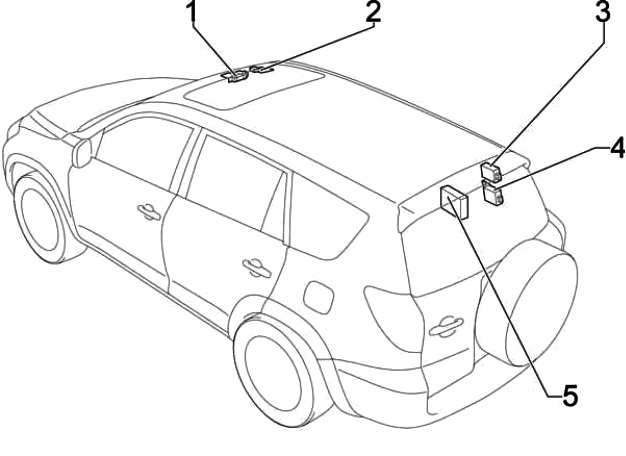

Схема дополнительных компонентов
Описание
- Распределительный блок
- Блок управления люком
- Антенна и ресивер системы контроля давления в шинах
- Ресивер центрального замка
- Усилитель аудиосистемы
Блоки под капотом
Расположение

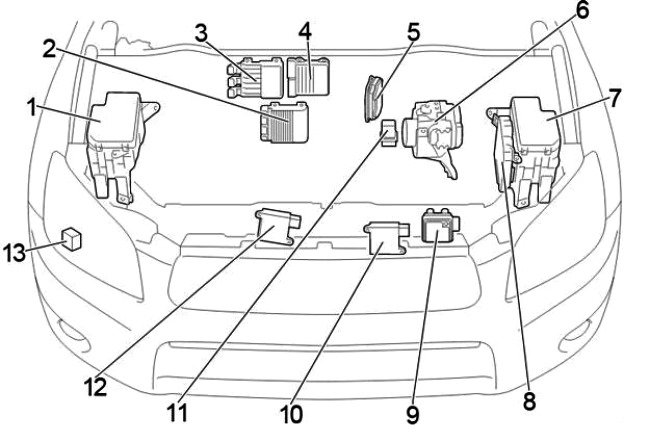

Диаграмма подкапотных блоков
Назначение элементов
- Блок предохранителей и реле №1
- 2AD-FHV, 2AD-FTV: Блок управления форсунками (EDU) (с Декабря 2008)
- 2AD-FHV: Блок управления форсунками (EDU) (до Декабря 2008)
- 2AD-FTV: Блок управления форсунками (EDU) (до Декабря 2008)
- Valvematic
- Блок управления ABS
- Блок предохранителей и реле №2
- Блок управления двигателем
- Блок управления коробкой передач
- Блок управления вентилятором системы охлаждения или блок управления левым вентилятором системы охлаждения
- Реле свечей накала
- Блок управления правым вентилятором системы охлаждения
- Реле очистителей фар

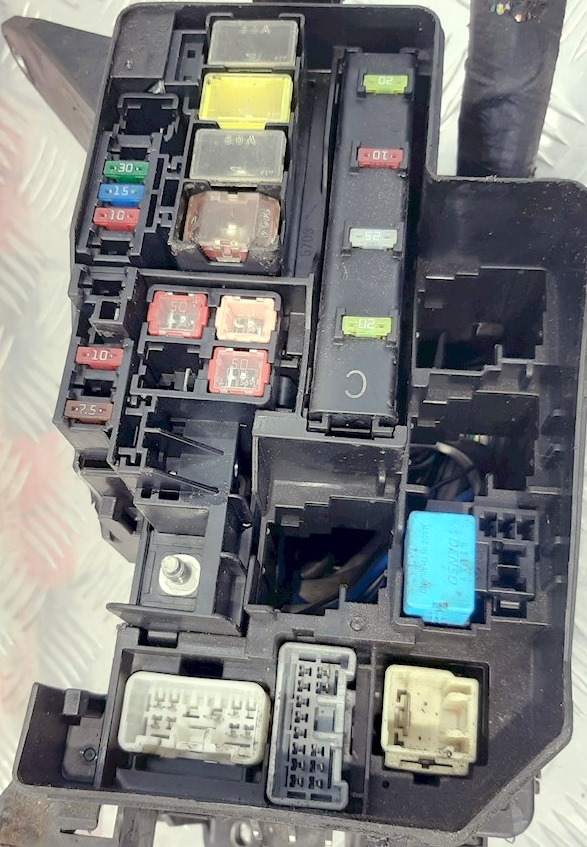

Блок предохранителей и реле 1

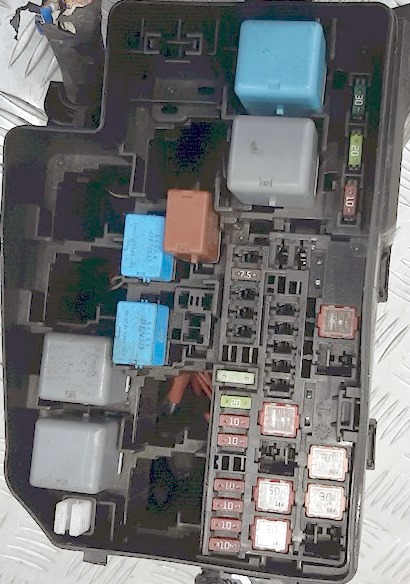

Монтируется справа в моторном отсеке под капотом Toyota RAV4 3 поколения.

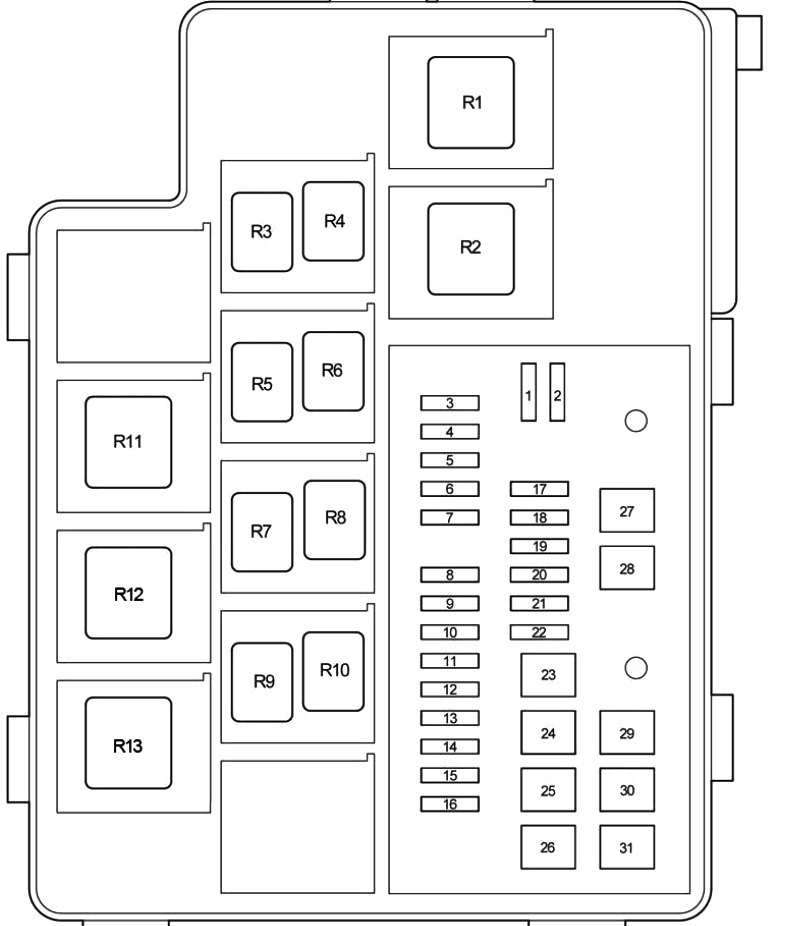

Схема блока №1 под капотом
Обозначение предохранителей и реле
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | 7,5A ECU-B2 — Система кондиционирования воздуха, стеклоподъемники |
| 5 | 7,5A ALT−S — Система зарядки |
| 7,5A RSE — Аудиосистема (JBL) | |
| 6 | 20A STR LOCK — Система блокировки рулевого управления (с системой бесключевого доступа и запуска) |
| 7 | Не используется |
| 8 | DCC |
| 9 | 20A RAD NO.1 — Аудиосистема |
| 10 | 10A ECU−B — Система беспроводного дистанционного управления, усилитель рулевого управления, блок кузовной электроники, часы, комбинация приборов, система бесключевого доступа и запуска, центральный замок, часы, аудиосистема, система навигации, измерительные приборы |
| 11 | 10A DOME — Подсветка замка зажигания, подсветка кнопки запуска двигателя (с системой бесключевого доступа и запуска), подсветка переключателя «ENGINE START STOP” (с системой бесключевого доступа и запуска), освещение салона, подсветка косметических зеркал, освещение багажного отделения, персональное освещение, подсветка нижней части салона |
| 12 | — |
| 13 | 10A HEAD LH — Дальний левый свет |
| 14 | 10A HEAD RH — Дальний правый свет |
| 15 | 10A HEAD LL — Ближний левый свет |
| 16 | 10A HEAD RL — Ближний правый свет |
| 17 | — |
| 18 | 15A AC INV — Розетка (115V) |
| 19 | 30A TOWING — Разъем прицепа |
| 20 | 25A STV HTR — Автономный обогреватель салона |
| 21 | Не используется |
| 22 | 20A DEICER — Обогрев зоны покоя щеток стеклоочистителя лобового стекла |
| 23 | 50A HTR — Система кондиционирования воздуха |
| 24 | 50A PTC3 — Вспомогательный отопитель |
| 25 | 50A PTC2 840W: Вспомогательный отопитель |
| 30A PTC2 300W: Вспомогательный отопитель | |
| 26 | PTC1 50A 840W: Вспомогательный отопитель |
| PTC1 30A 300W: Вспомогательный отопитель | |
| 27 | 50A HEAD MAIN — Предохранители: «HEAD LL”, «HEAD RL”, «HEAD LH”, «HEAD RH” |
| 28 | Не используется |
| 29 | 30A RDI — Вентилятор системы охлаждения |
| 50A FAN2 — 2GR-FE с опцией сцепного устройства: Вентилятор системы охлаждения | |
| 30 | 30A CDS — Вентилятор системы охлаждения |
| 50A FAN1 — 2GR-FE с опцией сцепного устройства: Вентилятор системы охлаждения | |
| 31 | 30A H−LP CLN — Очистители фар |
| R1 | Переключатель освещения / дальний свет |
| R2 | Фары / ближний свет |
| R3 | Дневные ходовые огни (№4) |
| R4 | Дневные ходовые огни (№3) |
| R5 | Кроме 2GR-FE: Вентилятор системы охлаждения (№3) |
| R6 | Кроме 2GR-FE: Вентилятор системы охлаждения (№2) |
| R7 | Кроме 2GR-FE: Вентилятор системы охлаждения (№1) |
| R8 | Не используется |
| R9 | Обогрев зоны покоя щеток стеклоочистителя лобового стекла |
| R10 | Дневные ходовые огни (№.2) |
| R11 | Кроме 2GR-FE: Вспомогательный отопитель (PTC NO.3) |
| R12 | Кроме 2GR-FE: Вспомогательный отопитель (PTC NO.2) |
| 2GR–FE: Вентилятор системы охлаждения (№2) | |
| R13 | 2GR–FE: Вентилятор системы охлаждения (№1) |
| Кроме 2GR-FE: Вспомогательный отопитель (PTC NO.1) |
Блок предохранителей и реле 2
Размещен слева в подкапотном пространстве для удобного доступа.
Схема блока №2 под капотом
Расшифровка для блока №2
| 1 | 30A P-SYSTEM — 3ZR-FAE: Valvematic |
| 2 | 30A AMP — Аудиосистема (JBL) |
| 3 | 30A AM2 — Система запуска |
| 4 | 15A IG2 — Система запуска двигателя, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 5 | 10A HAZ — Аварийная сигнализация |
| 6 | 10A ETCS — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 7 | 7,5A AM2−2 — Система запуска |
| 8 | — |
| 9 | 10A Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 10 | 10A EFI NO.2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 11 | 7,5A EFI NO.3 — A/T; с Декабря 2008: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 7,5A STA — Система запуска, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива | |
| 12 | 80A GLOW — Система предпускового подогрева |
| 13 | 60A EMPS — Усилитель рулевого управления |
| 14 | 80A MAIN — Предохранители: «HEAD MAIN”, «ECU−B2”, «DOME”, «ECU−B”, «RAD NO.1” |
| 15 | 120A ALT — Бензиновые двигатели, автомобили без опции сцепного устройства: Предохранители: «ABS 1”, «ABS 2”, «RDI”, «CDS”, «HTR”, «TOWING” |
| 140A ALT — Дизельные двигатели, автомобили с опцией сцепного устройства: Предохранители: «ABS 1”, «ABS 2”, «RDI”, «CDS”, «HTR”, «TOWING” | |
| 16 | 50A P/I — Предохранители: «EFl MAIN», «HORN», «A/F», «EDU» |
| 17 | Не используется |
| 18 | 30A ABS 2 — Антиблокировочная тормозная система, антипробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне |
| 19 | 50A ABS 1 — Антиблокировочная тормозная система, антипробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне |
| 20 | 20A EFl MAIN — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, предохранители: «EFI NO.1”, «EFI NO.2”, «EFI NO.3” |
| 21 | 10A HORN — Сигнал |
| 22 | 25А EDU — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 23 | 20А A/F — Бензиновые двигатели: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 20A A/F — Дизельные двигатели: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 15A IGT/INJ — 3ZR-FAE: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива | |
| R1 | Система курсовой устойчивости (VSC MTR) |
| R2 | Не используется |
| R3 | Система курсовой устойчивости (VSC FAIL) |
| R4 | Зажигание (IG2) |
| R5 | Антиблокировочная тормозная система (BRK) |
| R6 | Муфта компрессора кондиционера (MG CLT) |
| R7 | Топливный насос |
Это полная информация по электрике. Если у вас есть идеи для улучшения статьи о предохранителях Toyota RAV4 3 поколения — делитесь в комментариях.
