Toyota Raize выпускался в 2019, 2020, 2021, 2022, 2023, 2024, 2025, 2026 и 2027 годах. В этом сообщении описываются предохранители и реле Toyota Raize, включая схемы блоков предохранителей, места их расположения и фотографии. Особое внимание мы уделим предохранителю прикуривателя.
Назначение предохранителей и реле может отличаться от описанного и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Пассажирский отсек

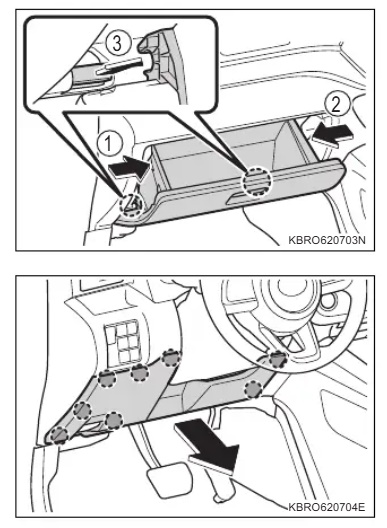

Для праворульных автомобилей снимите перчаточный ящик в пространстве для ног пассажира.
- Нажмите на левую сторону внутрь и отсоедините верхнюю защелку
- Нажмите на правую сторону внутрь и отсоедините верхнюю защелку
- Отсоедините нижние защелки.
Для леворульных автомобилей отсоедините защелки в 8 местах и снимите нижнюю крышку в пространстве для ног водителя.

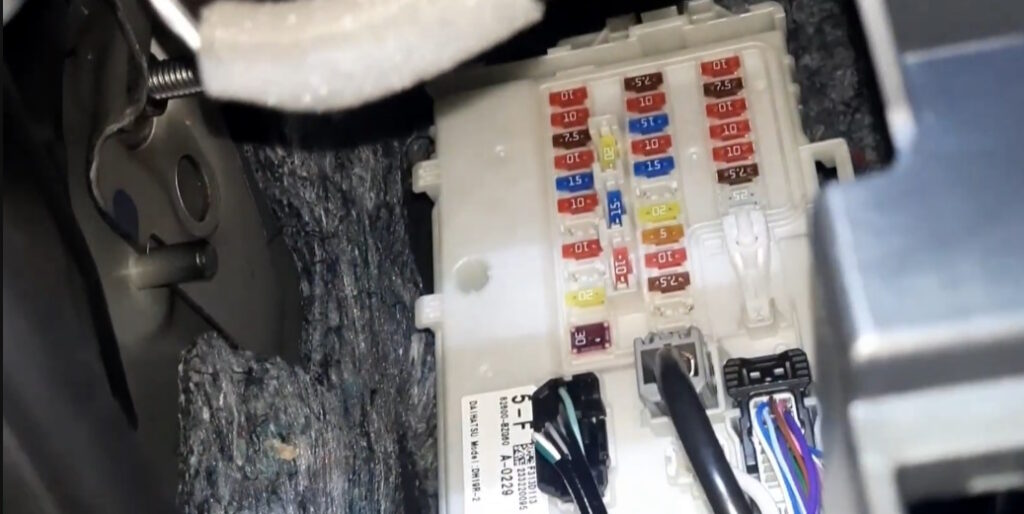

Фотография для примера

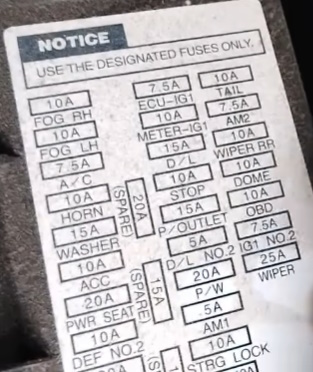

Проверяйте назначение элементов по вашей схеме, расположенной на обратной стороне крышки блока.
Назначение
| FOG RH | 10A – Передняя противотуманная фара (правая) |
| FOG LH | 10A – Передняя противотуманная фара (левая) |
| A/C | 7.5A – Система кондиционирования воздуха |
| HORN | 10A – Звуковой сигнал |
| WASHER | 15A – Омыватель лобового стекла |
| ACC | 10A – Цепь аксессуаров (радио и т.д.) |
| PWR SEAT | 20A – Система электропривода сидений |
| DEF NO.2 | 10A – Обогреватель заднего стекла (вторичный) |
| ECU-IG1 | 7.5A – Электронный блок управления двигателем (зажигание 1) |
| METER-IG1 | 10A – Панель приборов / питание счетчика |
| STOP | 10A – Стоп-сигналы (тормозные огни) |
| OUTLET | 15A – Розетка питания / прикуриватель |
| DOME | 10A – Цепь внутреннего освещения |
| TAIL | 10A – Задние и габаритные фонари |
| AM2 | 7.5A – Питание зажигания (реле AM2) |
| OBD | 7.5A – Диагностический разъем / порт OBD |
| WIPER | 25A – Передний стеклоочиститель |
| P/W | 20A – Электрические стеклоподъемники |
| AM1 | 5A – Основная цепь зажигания |
| STRG LOCK | 20A – Система блокировки руля |
| SPARE | 5A / 10A / 20A / 15A – Зарезервированные запасные слоты предохранителей |
Моторный отсек

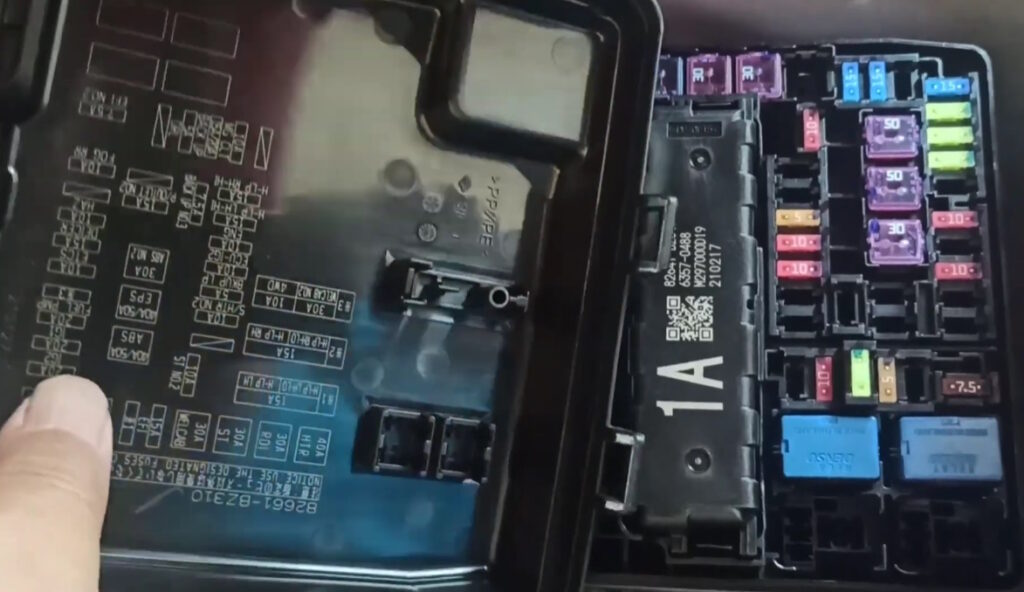

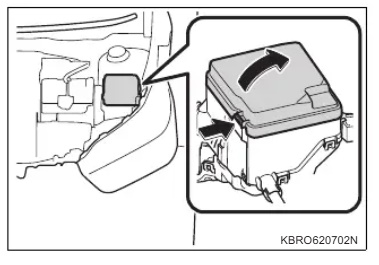

Блок предохранителей расположен рядом с аккумулятором.

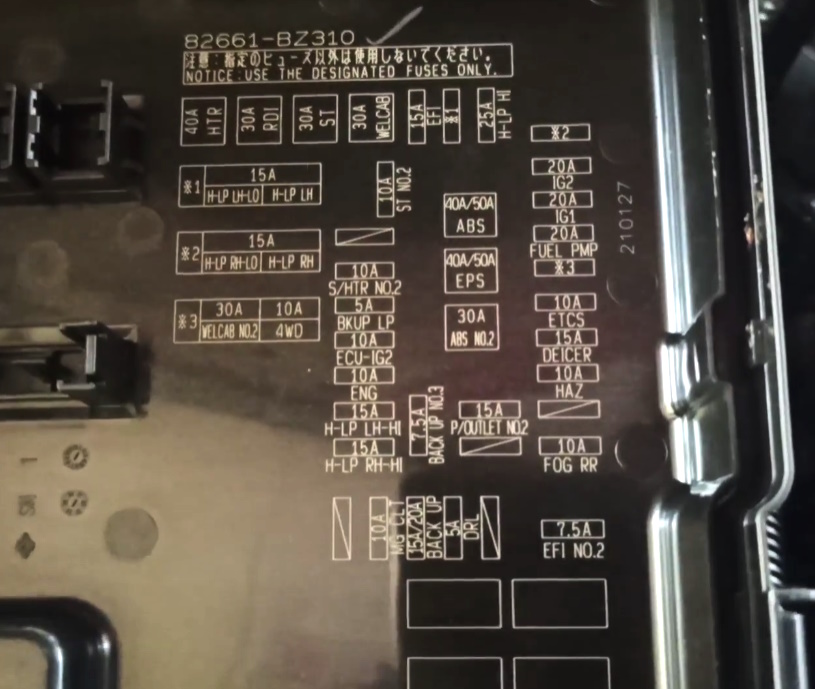

Схема с крышки

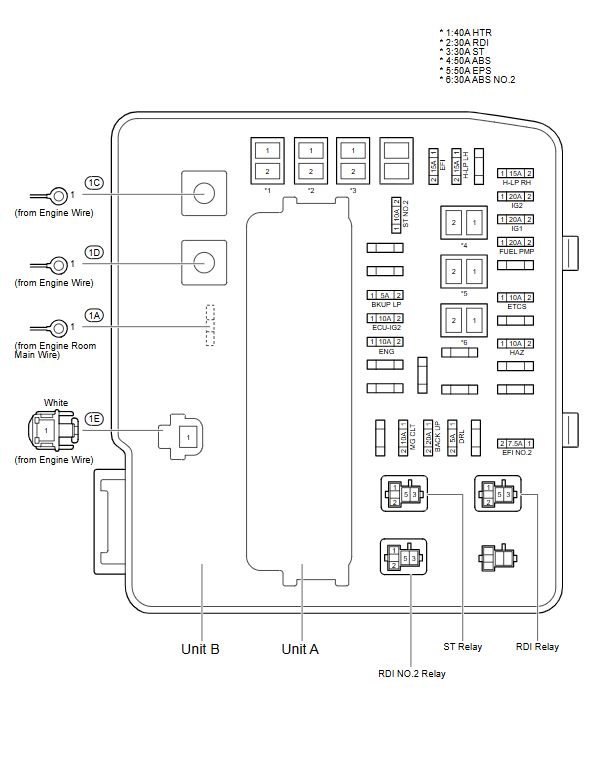

Схема
Описание
| HTR | 40A – Нагреватель (мотор вентилятора) |
| RDI | 30A – Мотор вентилятора радиатора (основной) |
| ST | 30A – Стартер |
| ABS | 40A – Антиблокировочная система тормозов |
| EPS | 50A – Электрический усилитель рулевого управления |
| ABS NO.2 | 30A – Вторичная цепь ABS |
| BKUP LP | 15A – Фонари заднего хода / задние фонари |
| FUEL PMP | 10A – Топливный насос |
| H-LP RH | 10A – Правая фара |
| H-LP LH | 10A – Левая фара |
| HAZ | 10A – Аварийная сигнализация / указатели поворота |
| EFI | 15A – Электронный впрыск топлива |
| ETCS | 10A – Электронное управление дроссельной заслонкой |
| ENG | 10A – Цепь управления двигателем |
| ECU-IG2 | 5A – Питание ЭБУ зажигания |
| TAIL | 10A – Задние фонари |
| RR FOG | 5A – Задний противотуманный фонарь |
| ACC RR | 15A – Дополнительное питание сзади |
| IG MAIN | 20A – Главное зажигание |
| SPARE | 5A / 10A / 15A – Запасные слоты |
| ST Relay | Реле стартера |
| RDI Relay | Реле вентилятора радиатора |
| RDI NO.2 Relay | Вторичное реле вентилятора радиатора |
