Toyota Probox Succeed: предохранители и реле

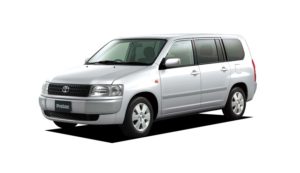

Toyota Probox — это компактный пятидверный универсал, производившийся с 2002 по 2023 год, включая модели 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 годов и поздних версий. За период выпуска автомобиль подвергся нескольким рестайлингам и улучшениям. Модель также выпускается под брендом Toyota Succeed. В этой статье подробно рассмотрены предохранители и реле Toyota Probox Succeed, включая схемы расположения блоков, их фото и назначения элементов для ремонта и диагностики электрики.

Функции предохранителей и реле в блоках могут варьироваться в зависимости от модификации. Всегда проверяйте схему на крышке блока для вашей версии Toyota Probox или Succeed.

Расположение блока предохранителей в салоне

Главный блок предохранителей и реле в интерьере автомобиля установлен в нижней секции приборной панели, скрытый за пластиковой защитной панелью.

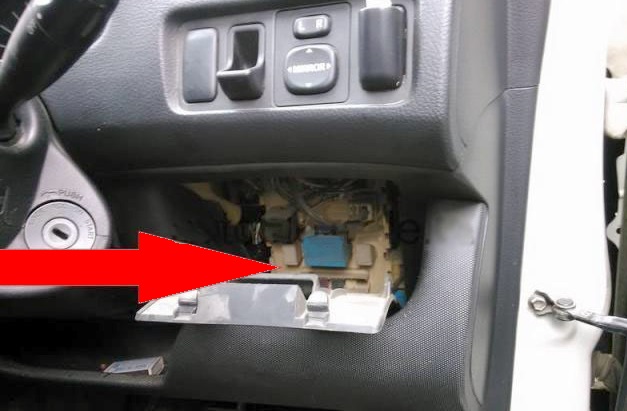

Иллюстрация расположения блока

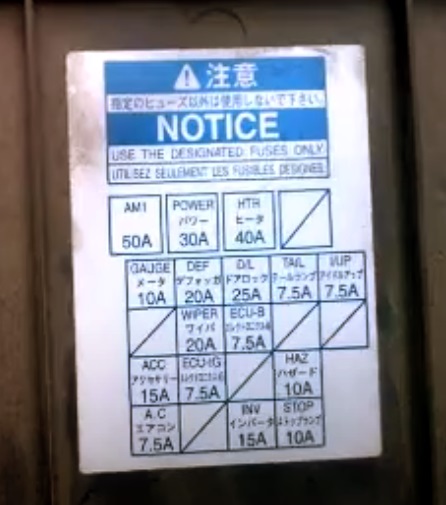

Диаграмма с крышки предохранительного блока

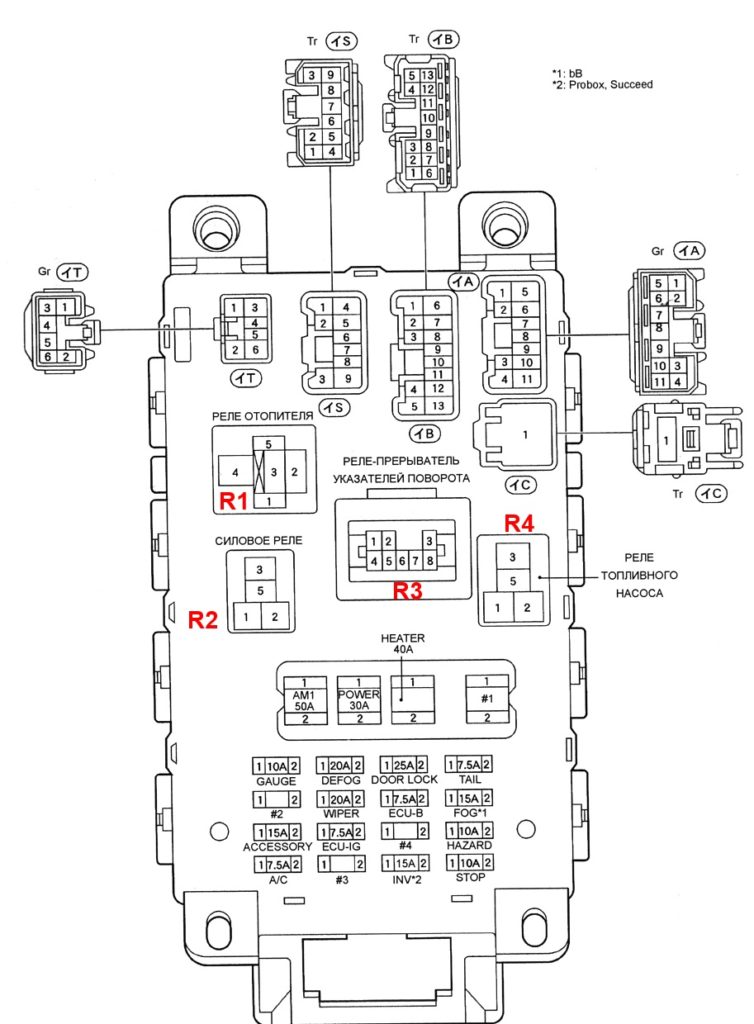

Подробная схема блока

Расшифровка предохранителей и реле

R1- Реле вентилятора отопителя
R2 — Основное реле питания
R3 — Реле мигающего света поворотников
R4 — Реле бензонасоса

AM1 (50A) — Прямой силовой кабель от аккумулятора к замку зажигания и режиму ACC

Power (30А) — Механизмы подъемников окон, люк в крыше

Heater (40А) — Система кондиционирования воздуха (ручная или автоматическая)

Gauge (10А)
Зарядное устройство (до августа 2002 г.).
ЭБУ двигателя.
Электронный контроль АКПП.
ABS-система.
Индикаторы трансмиссии.
Подъемники стекол.
Центральный замок дверей.
Сигнализация о ключе в замке и включенном свете.
Предупреждение о незастегнутом ремне.
Люк в крыше.
Панель приборов.
Часы.
Поворотники и аварийка.
Задние фонари хода.
Кондиционер (ручной/автоматический).
SRS (с августа 2002 г.).
ABS, VSC, TRC (с августа 2003 г.).

Def (20А) — Обдув заднего стекла от инея.

Door (25А) — Блокировка дверей.

Tail (7.5A)
Сигнализация о ключе и свете.
Панель приборов.
Часы.
Основные фары (галогенные).
Габаритные огни и подсветка.
Задний противотуманец.
Противотуманки (до 08.2002).
Кондиционер ручной (до 08.2002).
Ксеноновые фары.

Wiper (20A) — Стеклоочистители и омыватели переднего/заднего стекла.

Electronic B (7.5A)
ЭБУ двигателя.
Электронный контроль АКПП.
Задний противотуманец.
Ручной кондиционер (до 08.2002).
Иммобилайзер (с 08.2002).
ABS, VSC, TRC (с 08.2003).
Камера заднего вида (2WD, с 08.2003).

Fog (15A) — Противотуманные фары спереди.

Accessory (15A)
Регулировка зеркал.
Аудиосистема.
Прикуриватель.
Вспомогательный разъем.
Камера заднего вида (2WD, с 08.2003).

Electronic Ig (7.5A)
Вентиляторы (до 08.2002).
ABS.
Освещение салона.
Кондиционер (ручной/автоматический).
Вентиляторы (с 08.2002).
Обдув заднего стекла (с 08.2002).
ABS, VSC, TRC (с 08.2003).
Камера заднего вида (2WD, с 08.2003).

Haz (10A) — Поворотники и аварийная сигнализация.

A/C (7.5A) — Система кондиционирования (ручная/автоматическая).

Inverter (15A) — Вспомогательный разъем для оборудования.

Stop (10A) — Тормозные огни, ЭБУ двигателя, ABS

За работу прикуривателя отвечает предохранитель Accessory номиналом 15A в салонном блоке.

Блок предохранителей и реле в моторном отсеке

Внешний основной блок расположен в моторном компартменте слева от аккумуляторной батареи, в удобном доступе для обслуживания.

Пример диаграммы с защитной крышки

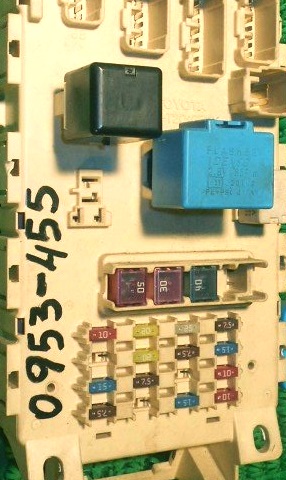

Фотография блока

Схема расположения

Описание элементов

Некоторые компоненты могут быть размещены отдельно от основного блока. К примеру, мощные предохранители высокой мощности часто фиксируются на положительном терминале АКБ Toyota Probox или Succeed.
