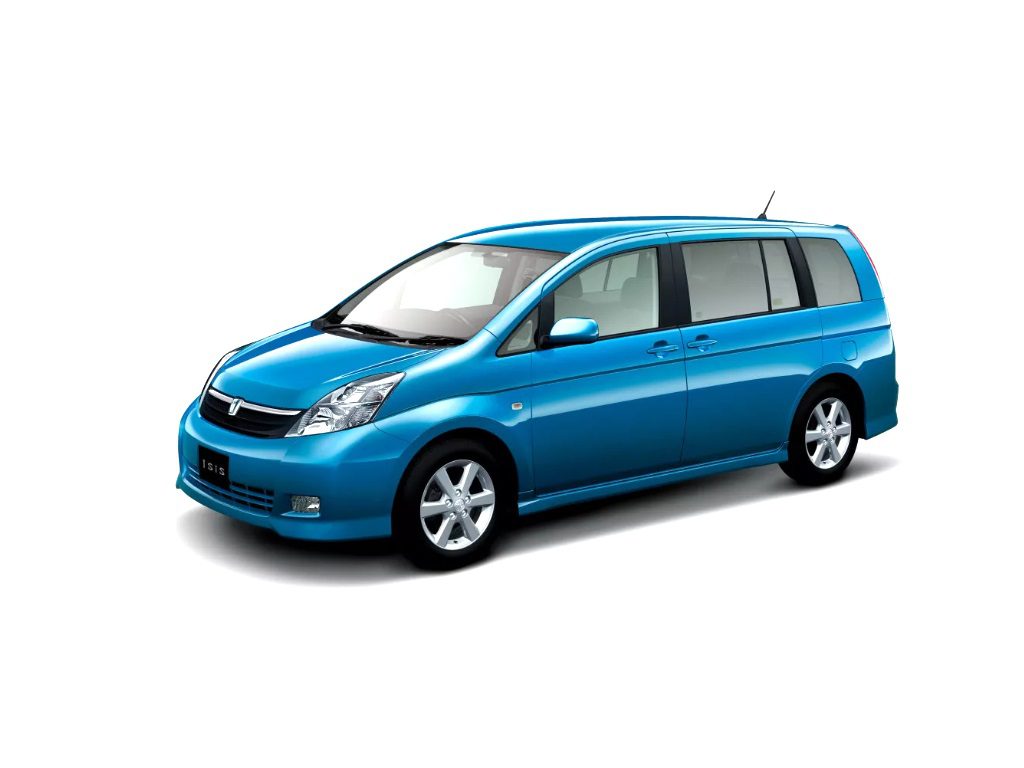

Семейный минивэн Toyota Isis выпускался в период с 2004 по 2017 год, включая модели 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов. За эти годы автомобиль подвергся нескольким обновлениям и рестайлингам. В нашем подробном обзоре предохранителей и реле Toyota Isis мы рассмотрим схемы блоков, их точное расположение в автомобиле, а также отдельно выделим предохранитель, отвечающий за прикуриватель и дополнительные розетки. Это поможет владельцам Toyota Isis быстро диагностировать и заменить неисправные элементы электрики.
Всегда проверяйте функции предохранителей и реле по схемам на крышках соответствующих блоков в вашем Toyota Isis.
Блок предохранителей в салоне Toyota Isis
Основной блок с предохранителями и реле в интерьере автомобиля размещен за бардачком на пассажирской стороне.

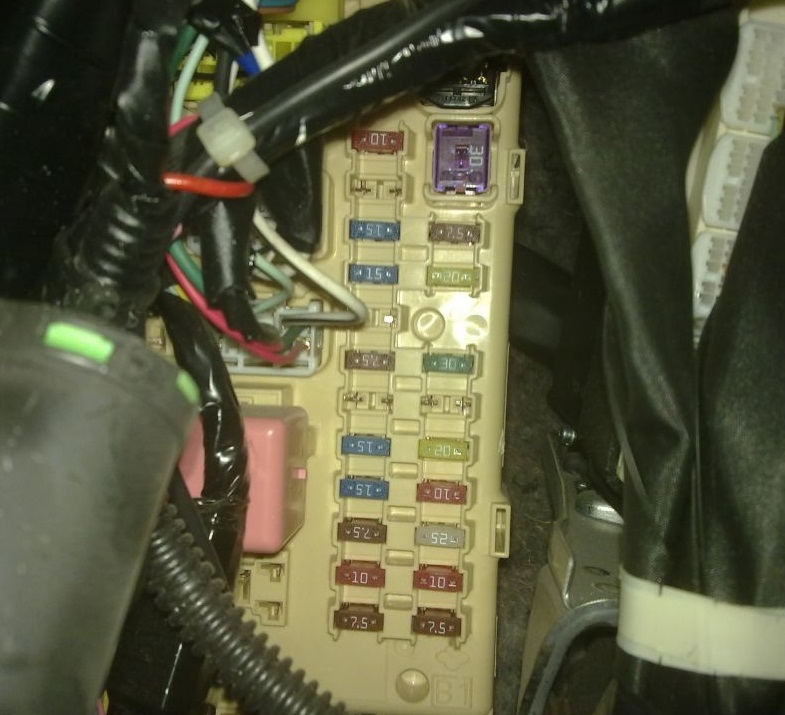

Иллюстрация — пример расположения

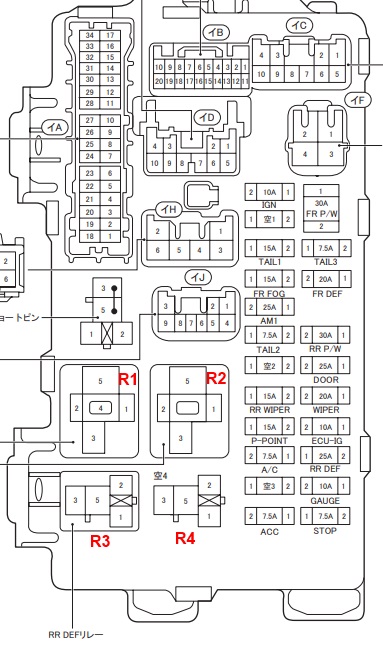

Расшифровка схемы блока предохранителей
Расшифровка предохранителей
| IGN | 10A Электрическая система зажигания Toyota Isis |
| TAIL1 | 15A Задние габаритные огни |
| FR FOG | 15A Передние противотуманные фары |
| AM1 | 25A Система блокировки зажигания |
| TAIL2 | 7,5A Основные габариты |
| RR WIPER | 15A Задний стеклоочиститель двери |
| P-POINT | 15A Прикуриватель, дополнительные розетки в салоне |
| A/C | 15A Система кондиционирования воздуха |
| ACC | 7,5A Аудиосистема и магнитола |
| TAIL3 | 7,5A Дополнительные габариты |
| FR DEF | 20A Подогрев щеток лобового стекла |
| RR P/W | 30A Электростеклоподъемники задних дверей |
| DOOR | 25A Центральная система блокировки дверей |
| WIPER | 20A Передний стеклоочиститель |
| ECU-IG | 10A Антиблокировочная тормозная система (ABS) |
| RR DEF | 25A Обогрев заднего стекла |
| GAUGE | 10A Панель приборов и задние ходовые огни |
| STOP | 7,5A Сигналы торможения |
Предохранитель для прикуривателя в Toyota Isis маркируется как P-POINT или CIG — проверьте его при неисправностях розетки.
Реле в блоке
- R1 — Реле системы обогрева
- R2 — Реле зажигания (IGN)
- R3 — Реле обогрева заднего стекла
- R4 — Реле габаритных огней
Блоки предохранителей под капотом Toyota Isis
Общее расположение блоков
Схема размещения блоков предохранителей под капотом
Блок А под капотом
Вариант 1 конфигурации
Пример фото
Схема блока А
Функции предохранителей блока А
| 1 ST | Запуск стартера |
| 2 PSD RH | Электропривод правой сдвижной двери |
| 3 PSD LH | Электропривод левой сдвижной двери |
| 4 H-LP RH | Правая фара |
| 5 H-LP LH | Левая фара |
| 6 ECU-B | Приборная панель, ECU двигателя |
| 7 DOME | Освещение салона и багажника |
| 8 RAD 1 | Аудиосистема |
| 9 ABS 2 | ABS-система |
| 10 RR HTR | Задний обогреватель/кондиционер |
| 11 DDC | |
| 12 AM2 | Система зажигания |
| 13 PBD | Электропривод задней двери |
| 14 EFI | ECU двигателя |
| 15 EFI 2 | ECU двигателя |
| 16 HORN | Клаксон |
| 17 TRN HAZARD | Поворотники и аварийка |
| 18 ALT-S | (Модели с двигателем 1AZ-FE) Генератор |
| 18 ETCS | (Модели с двигателем 2AZ-FE) ECU двигателя |
Реле в блоке А
- Вентилятор радиатора охлаждения
- Вентилятор радиатора охлаждения
- Реле сигнала
- Вентилятор радиатора охлаждения
- Реле ECU двигателя
- Реле ECU двигателя
Вариант 2 конфигурации
Схема блока
Расшифровка предохранителей
| 1 | 25A ACC-B — Подключение дополнительного оборудования |
| 2 | 25A DOOR — Центральный замок дверей |
| 3 | 15A RR HTR — Задний обогреватель/кондиционер |
| 4 | 7,5A AM2 2 — Ключ зажигания и запуск |
| 5 | 10A ECU-B2 — Система Entry&Start |
| 6 | 10A ETCS — Управление двигателем |
| 7 | 10A TURN — HAZ — Поворотники |
| 8 | 10A HORN — Клаксон |
| 9 | 15A IG2 — ECU двигателя |
| 10 | 15A IGT/INJ — Управление двигателем |
| 11 | 20A STR LOCK — Блокировка руля |
| 12 | 20A EFI MAIN — Основное питание ECU |
| 13 | 25A DOOR 2 — Дополнительный центральный замок |
| 14 | 30A PBD — Привод задней двери |
| 15 | SHORT |
| 16 | 30A AM2 — Запуск двигателя |
| 17 | 30A PSD RD — Правая сдвижная дверь |
| 18 | 30A PSD LD — Левая сдвижная дверь |
| 19 | 15A H-LH RH — Правая фара |
| 20 | 15A H-LP LH — Левая фара |
| 21 | 10A EFI 1 — ECU двигателя |
| 22 | 10A EFI 2 — ECU двигателя |
| 23 | 10A ECU — B — Приборы и ECU |
| 24 | 10A DOME — Освещение интерьера |
| 25 | 20A RAD 1 — Аудиосистема |
Блок Б под капотом
- 15A H-LP LH LWR — Ближний свет левой фары
- 15A H-LP RH LWR — Ближний свет правой фары
- 15A H-LP LH UPR — Дальний свет левой фары
- 15A H-LP RH UPR — Дальний свет правой фары
- 10A SCL — ABS / 4WD — Полный привод
В этом блоке также могут быть установлены дополнительные реле для различных систем Toyota Isis.
