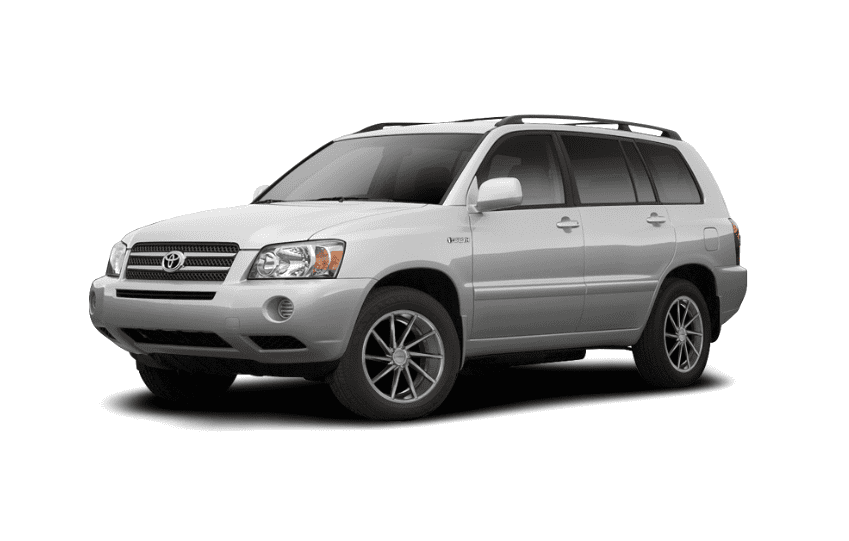

Toyota Highlander первого поколения производилась в период с 2000 по 2007 год под кодом U20. В ряде регионов автомобиль известен как Toyota Kluger V. В этой статье мы разберем расположение электронных блоков управления, подробно рассмотрим предохранители и реле для Toyota Highlander 1 / Kluger, включая схемы блоков предохранителей, фото-иллюстрации и примеры. Особое внимание уделим предохранителю прикуривателя, а также добавим ключевые слова для поиска: предохранители Тойота Хайлендер, схемы реле Kluger, блок-фьюзы Highlander U20.
Положение блоков и их содержимого может варьироваться в зависимости от года выпуска, комплектации и рынка. Рекомендуем проверять данные по схемам на крышке вашего блока предохранителей Toyota Highlander.
Блоки в пассажирском отсеке
Местоположение

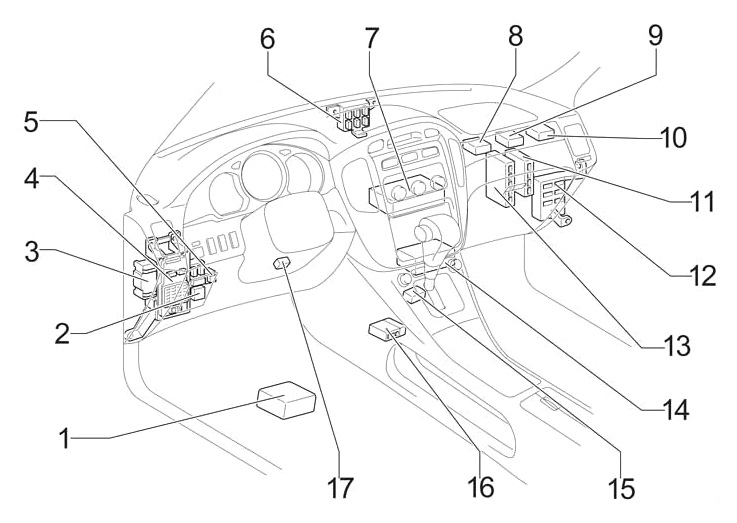

Диаграмма расположения блоков
Пояснение
- Модуль навигационной системы
- Реле системы обогрева
- Блок реле
- Основной блок предохранителей
- Реле поворотников и аварийки
- Распределительная панель
- Контроллер климат-контроля (без навигатора)
- Система иммобилайзера
- Шлюзовой блок сети
- Транспондерный модуль ключа
- Блок кузова электроники
- Дополнительная распределительная панель
- ЭБУ двигателя
- Контроллер кондиционера (с навигатором)
- Блокировка трансмиссии
- Центральный модуль SRS
- Усилитель ключа-транспондера

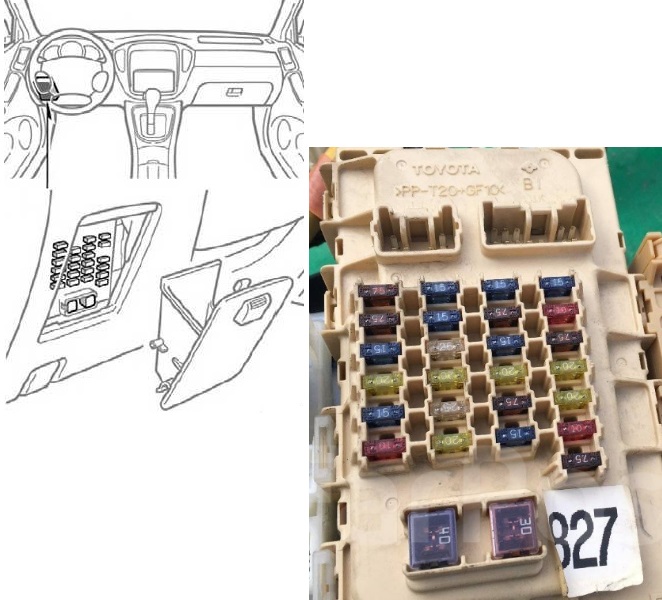

Основной блок предохранителей в салоне
Расположен в нижней секции приборной панели слева от руля.

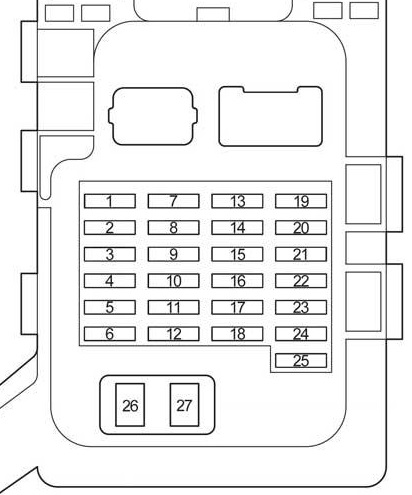

Диаграмма предохранителей
Расшифровка предохранителей
| 1 | 7,5A IGN — 2001-2003: Панель приборов, SRS-система |
| 10A IGN — 2004-2007: Панель приборов, SRS, EFI/SFI, классификатор пассажира | |
| 2 | 7,5A RADIO NO.2 — Аудиосистема, блокировка АКПП, навигатор, Rear Entertainment System, климат-контроль, body ECU |
| 3 | 15A CIG — Прикуриватель, розетка |
| 4 | 20A D RR DOOR — 2001-2003: Задние стеклоподъемники |
| 20A D RR DOOR — 2004-2007: Задние стеклоподъемники | |
| 5 | 15A PWR OUTLET — 2001-2003: Электророзетки |
| 15A PWR OUTLET — 2004-2007: Электророзетки | |
| 6 | 10A FR FOG — 2001-2003: Передние ПТФ |
| 20A FR FOG — 2004-2007: Передние ПТФ | |
| 7 | 15A SRS-IG — 2001-2003: Подушки безопасности SRS |
| 8 | 15A ECU-IG — 2001-2003: Солнцезащитный люк, ABS, VSC, блокировка АКПП, зарядка, круиз, аварийка, запуск |
| 10A ECU-IG — 2004-2007: Солнцезащитный люк, ABS, VSC, блокировка АКПП, зарядка, запуск | |
| 9 | 25A WIPER — Омыватель и дворники |
| 10 | 20A P RR DOOR — 2001-2003: Задние стеклоподъемники |
| 20A P RR DOOR — 2004-2007: Задние стеклоподъемники | |
| 11 | 25A P FR DOOR — 2001-2003: Передние стеклоподъемники, подсветка дверей, центральный замок |
| 25A D FR DOOR — 2004-2007: Передние стеклоподъемники, подсветка дверей, центральный замок | |
| 12 | 20A S/ROOF — Солнцезащитный люк |
| 13 | 15A HEATER — 2001-2003: Климат-контроль, вентилятор охлаждения, обдув заднего стекла, зеркала, панель |
| 10A HEATER — 2004-2007: Климат-контроль, вентилятор охлаждения, обдув заднего стекла, зеркала, панель | |
| 14 | 7,5A IG1 — Задние фонари, VSC, EFI/SFI, зеркала, центральный замок, навигатор, body ECU |
| 15 | 15A RR WIP — Задний омыватель |
| 16 | 20A STOP — Тормозные огни, ABS, VSC, блокировка АКПП, круиз, EFI/SFI, прицеп, body ECU |
| 17 | 7,5A OBD — Диагностический порт |
| 18 | 15A SEAT HTR — Обогрев кресел |
| 19 | 15A IG2 — EFI/SFI, зарядка, запуск |
| 20 | 20A WASHER — Омыватель, индикатор уровня жидкости |
| 21 | 7,5A RR FOG — Задний ПТФ |
| 22 | 20A FR DEF — Климат, зеркала |
| 23 | 20A D FR DOOR — 2001-2003: Передние стеклоподъемники, подсветка |
| 20A D FR DOOR — 2004-2007: Передние стеклоподъемники, подсветка, body ECU | |
| 24 | 10A TAIL — Габариты, номер, панель |
| 25 | 7,5A PANEL — Подсветка панели, прицеп |
| 26 | 40A AM1 — EFI/SFI |
| 27 | 30A POWER — Электрорегулировка сидений |
Предохранитель прикуривателя (CIG) — это элемент №3 на 15A в салонном блоке Toyota Highlander.
На задней панели блока могут монтироваться реле для различных цепей.

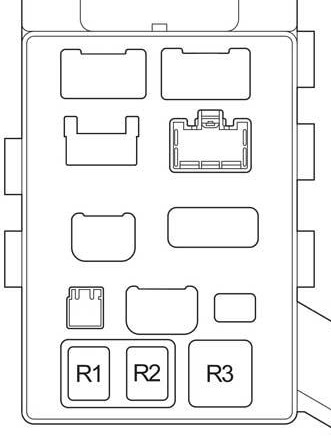

Диаграмма реле
Функции реле
| R1 | Габаритные огни |
| R2 | Противотуманки |
| R3 | Вспомогательное реле ACC |
Отдельный блок реле

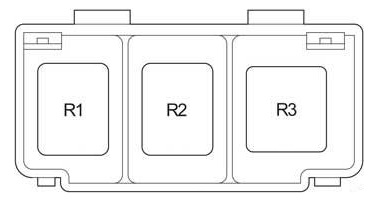

Диаграмма
Описание
| R1 | Топливный насос (Circuit Opening Relay) |
| R2 | Обогрев сидений |
| R3 | Обогрев парктроников |

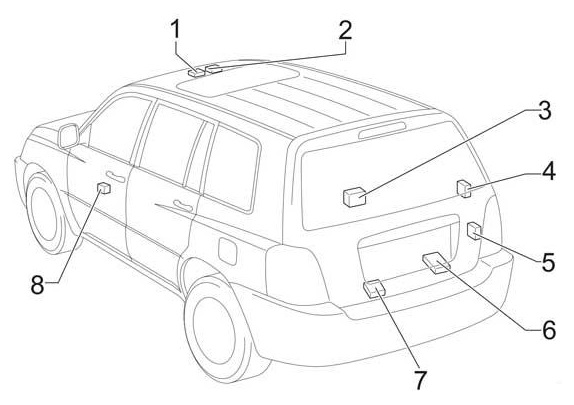

Вспомогательные компоненты
Диаграмма
Перечень
- Модуль люка
- Распределитель
- Контроллер Rear Entertainment (без заднего обогрева)
- Модуль центрального замка
- Реле заднего климат-контроля
- Аудиоусилитель
- Контроллер Rear Entertainment
- Блок стеклоподъемников
Блоки в моторном отсеке
Положение

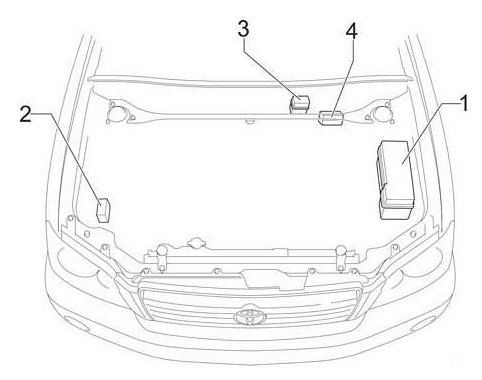

Схема расположения
Описание
- Блок предохранителей и реле
- ЭБУ тормозов
- Релейный блок ABS
- Вспомогательный фьюз-бокс
Основной блок предохранителей и реле под капотом
Находится в моторном отсеке слева от аккумулятора.

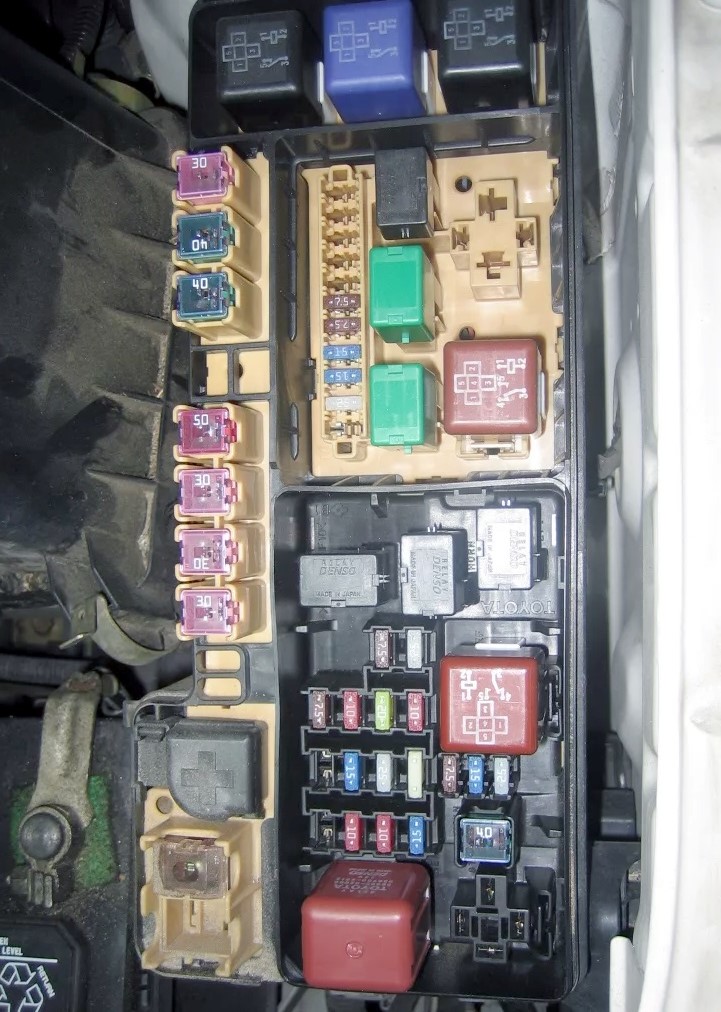

Фото-иллюстрация

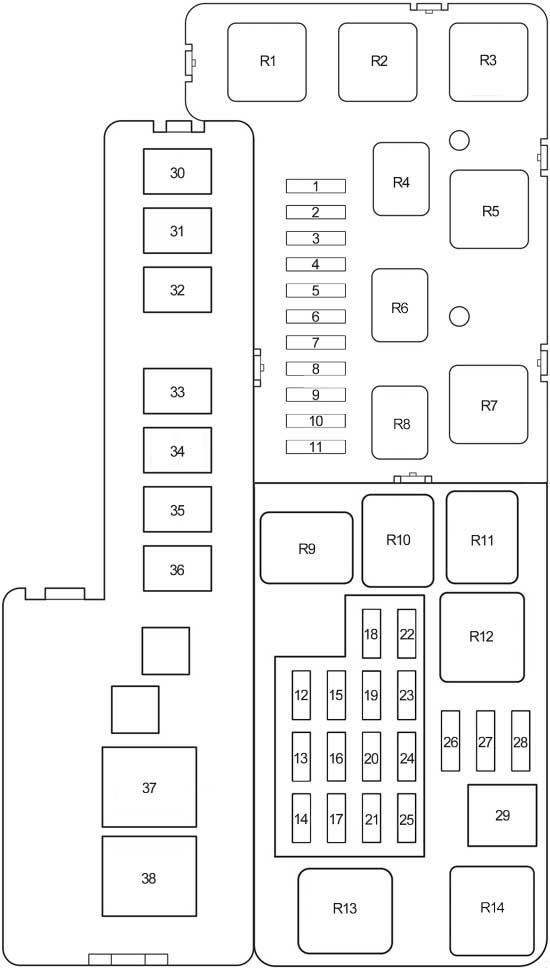

Схема
Функции
| 1 | — |
| 2 | — |
| 3 | 25A A/F — 2004-2007: Датчик воздуха-топлива |
| 4 | 7,5A CRT — 2004-2007: Rear Entertainment, навигатор |
| 5 | 7,5A STARTER — 2004-2007: EFI/SFI |
| 6 | 7,5A STARTER — 2001-2003: EFI/SFI |
| 7 | 7,5A ABS3 — 2001-2003: VSC |
| 10A EFI NO.2 — 2004-2007: EFI/SFI | |
| 8 | 15A HEAD LP RH LWR — 2001-2003: Правая ближняя фара |
| 10A ETCS — 2004-2007: EFI/SFI | |
| 9 | 15A HEAD LP LH LWR — 2001-2003: Левая ближняя фара |
| 15A RR HTR — 2004-2007: Задний климат | |
| 10 | 25A A/F — 2001-2003: Датчик воздуха-топлива |
| 15A H−LP RH LWR — 2004-2007: Правая ближняя фара | |
| 11 | 15A H−LP LH LWR — 2004-2007: Левая ближняя фара |
| 12 | 7,5A ALT−S — Генератор |
| 13 | 20A POWER OUTLET2 — 2004-2007: Розетки |
| 14 | 20A TOWING — Фонари прицепа |
| 15 | 10A HORN — Клаксона |
| 16 | 15A SECURITY — Иммобилайзер |
| 17 | 10A HEAD LP RH UPR — 2001-2003: Правая дальняя фара |
| 10A H−LP RH UPR — 2004-2007: Правая дальняя фара | |
| 18 | 7,5A ECU−B — Иммобилайзер, климат, VSC, панель, замок, люк, классификатор, body ECU |
| 19 | 20A EFI — 2001-2003: EFI/SFI, насос топлива, иммобилайзер |
| 20A EFI NO.1 — 2004-2007: EFI/SFI, насос топлива | |
| 20 | 25A DOOR LOCK — Замки, иммобилайзер |
| 21 | 10A HEAD LP LH UPR — 2001-2003: Левая дальняя фара |
| 10A H−LP LH UPR — 2004-2007: Левая дальняя фара | |
| 22 | 25A RADIO NO.1 — Аудиосистема |
| 23 | 10A DOME — Салонное освещение, персональные лампы, подсветка зажигания, замок, панель, навигатор, зеркала |
| 24 | Short |
| 25 | 15A HAZARD — Аварийка, подсветка, прицеп |
| 26 | 7,5A Запасной |
| 27 | 15A Запасной |
| 28 | 25A Запасной |
| 29 | 40A MAIN — 2001-2003: Фары ближние и дальние |
| 40A MAIN — 2004-2007: Фары ближние и дальние | |
| 30 | 30A AM2 — EFI/SFI, запуск |
| 31 | 40A ABS2 — 2001-2003: ABS, VSC |
| 50A ABS2 — 2004-2007: ABS, VSC | |
| 32 | 40A ABS2 — 2001-2003: ABS, VSC |
| 30A ABS2 — 2004-2007: ABS, VSC | |
| 33 | 50A HEATER — 2001-2003: Климат-контроль |
| 50A HTR — 2004-2007: Климат-контроль | |
| 34 | 30A RDI — Вентилятор радиатора |
| 35 | 30A RR DEF — Обдув заднего стекла |
| 36 | 30A CDS — Вентилятор кондиционера |
| 37 | 140A ALT — Основные цепи: ABS, RDI, CDS, RR DEF, HEATER, AM1, AM2, TAIL, PANEL, STOP, S/ROOF, SEAT HTR |
| 38 | 50A RDI |
| Реле в блоке | |
| R1 | Вентилятор (FAN NO.1) |
| R2 | Стартер |
| R3 | Вентилятор (FAN NO.3) |
| R4 | A/F реле |
| R5 | Инвертор |
| R6 | — |
| R7 | Вентилятор (FAN NO.2) |
| R8 | — |
| R9 | Компрессор (MG CLT) |
| R10 | Сигнал |
| R11 | ЭБУ EFI |
| R12 | Обдув заднего стекла |
| R13 | Фары (HEAD LAMP) |
| R14 | — |

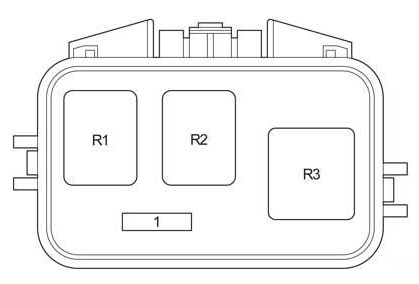

Релейный блок ABS
Диаграмма
Описание
- 1 —
- R1 —
- R2 — Реле ABS
- R3 — Реле ABS
Вспомогательный блок

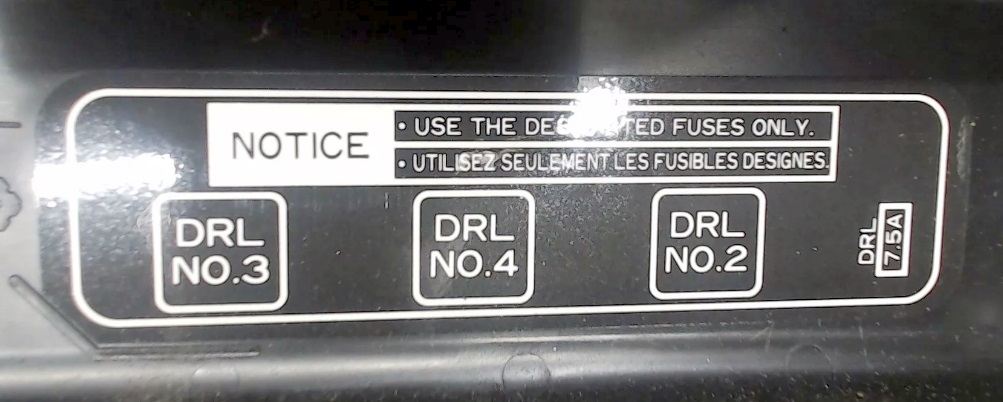

Схема с крышки
- DRL 7.5А — Дневные огни
- R1 Дневные огни (DRL NO.2)
- R2 Дневные огни (DRL NO.4)
- R3 Дневные огни (DRL NO.3)
Если у вас есть дополнения к руководству по предохранителям Toyota Highlander 1 Kluger — делитесь в комментариях.
