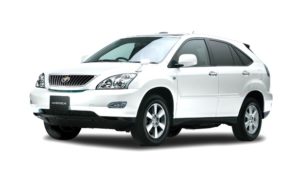

Праворульный кроссовер Toyota Harrier 1 поколения производился в период с 1997 по 2003 год под кодом XU10, включая годы 1997, 1998, 1999, 2000, 2001, 2002 и 2003. За это время автомобиль подвергся обновлению в виде рестайлинга. В ряде международных рынков эта модель известна как Lexus RX 300. Основное различие между ними заключается в положении руля, однако электрические схемы у этих машин имеют много общего. В этой статье мы подробно разберем расположение ключевых электронных блоков управления, включая предохранители и реле Toyota Harrier, с иллюстрациями схем и указанием их мест установки. Особое внимание уделим предохранителю прикуривателя Toyota Harrier 1 поколения, а также общим аспектам электрики этого кроссовера.
Блоки в салоне

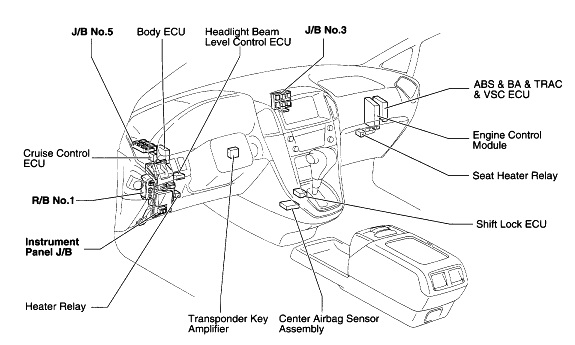

Общая схема расположения блоков в салоне Toyota Harrier
Блок предохранителей в салоне

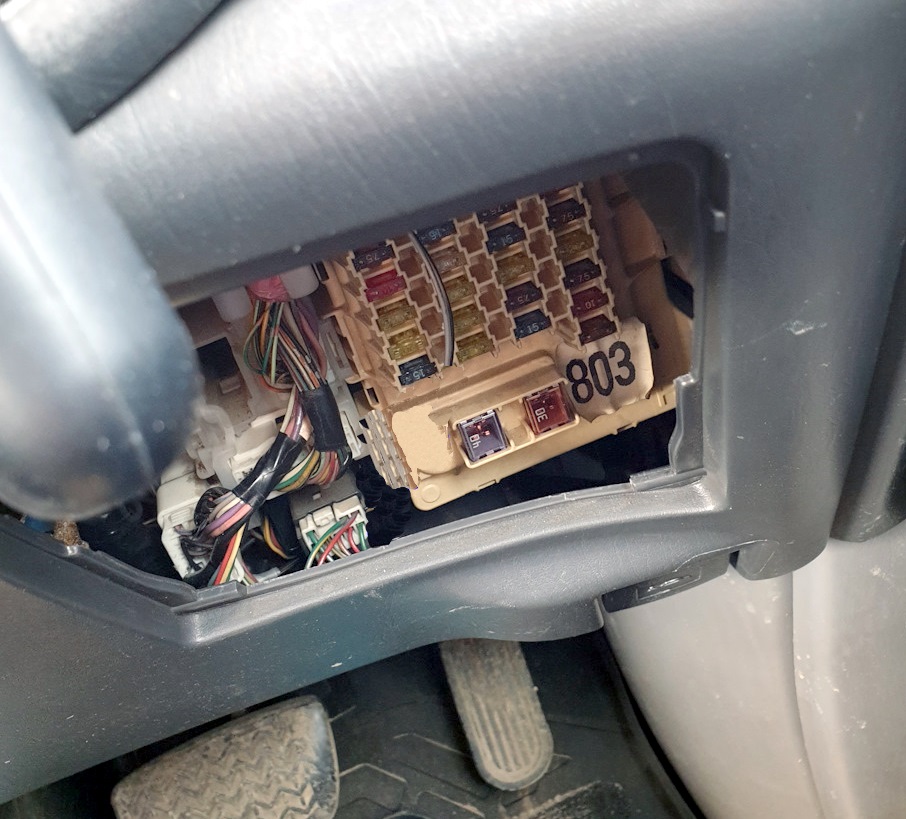

Этот блок размещен в нижней секции приборной панели, за специальной защитной панелью со стороны водителя в Toyota Harrier 1 поколения.

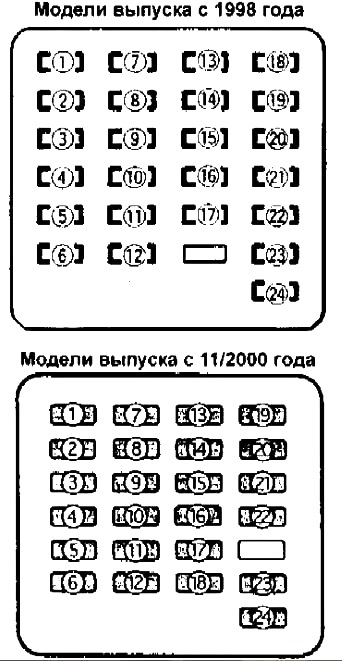

Схема блока предохранителей в салоне
Описание предохранителей
| 1 | 7,5A IGN — ЭБУ двигателя |
| 2 | 7,5A RADIO №2 — Радио и аудиосистема |
| 3 | 15A CIG — Прикуриватель, зеркала с электроприводом |
| 4 | 20A РRR DOOR — Стеклоподъемник задней левой двери |
| 5 | 15A PWR OUTLET — Вспомогательная розетка |
| 6 | 15A FR FOG — Передние противотуманки |
| 7 | 15A SRS — Подушки безопасности SRS |
| 8 | 15A ECU-IG — ABS и TRC |
| 9 | 25A WIPER — Очистители лобового стекла |
| 10 | 20A D RR DOOR — Стеклоподъемник задней правой двери |
| 11 | 20A D FR DOOR — Стеклоподъемник водительской двери, центральный замок |
| 12 | 20A S/ROOF — Электролюк |
| 13 | 15A HEATER — Кондиционер, отопление, обогрев заднего стекла |
| 14 | 7,5A GAUGE — Приборная панель |
| 15 | 15A RR WIP — Очиститель заднего стекла |
| 16 | 20A STOP — Стоп-сигналы |
| 17 | 7,5A OBD — ЭБУ двигателя |
| 18 | 7,5A STARTER — Запуск стартера |
| (18)* | 15A SEAT HTR — Подогрев передних сидений |
| 19 | 10А WASHER — Система омывателей |
| (19)* | 7,5А STARTER — Стартер |
| 20 | 7,5А RR FOG — Задние противотуманки |
| (20)* | 10А WASHER — Омыватели |
| 21 | 20А FR DEF — Обогрев щеток лобового стекла |
| (21)* | 7,5А RR FOG — Задние противотуманки |
| 22 | 7,5А SRS-B — SRS система |
| (22)* | 20А FR DEF — Обогрев щеток |
| 23 | 10А TAIL — Габаритные огни, подсветка номерного знака |
| 24 | 7,5А PANEL — Подсветка панели и переключателей |
* — Автомобили, выпущенные после ноября 2000 года.
Предохранители для прикуривателя в Toyota Harrier — это 3-й и 5-й на 15А каждый.
В нижней части блока дополнительно установлены: 40А AM1 для зажигания и 30А POWER для механизмов сидений.
На задней панели блока размещены релейные элементы электрики Toyota Harrier.

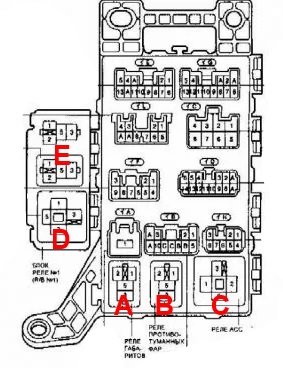

Схема реле
Функции реле
- A — Реле габаритных огней
- B — Реле передних противотуманных фар
- C — Реле ACC (питание при включенном зажигании)
- D — Реле обогрева щеток
- E — Реле задних противотуманных огней
Блоки под капотом
Блок предохранителей и реле под капотом

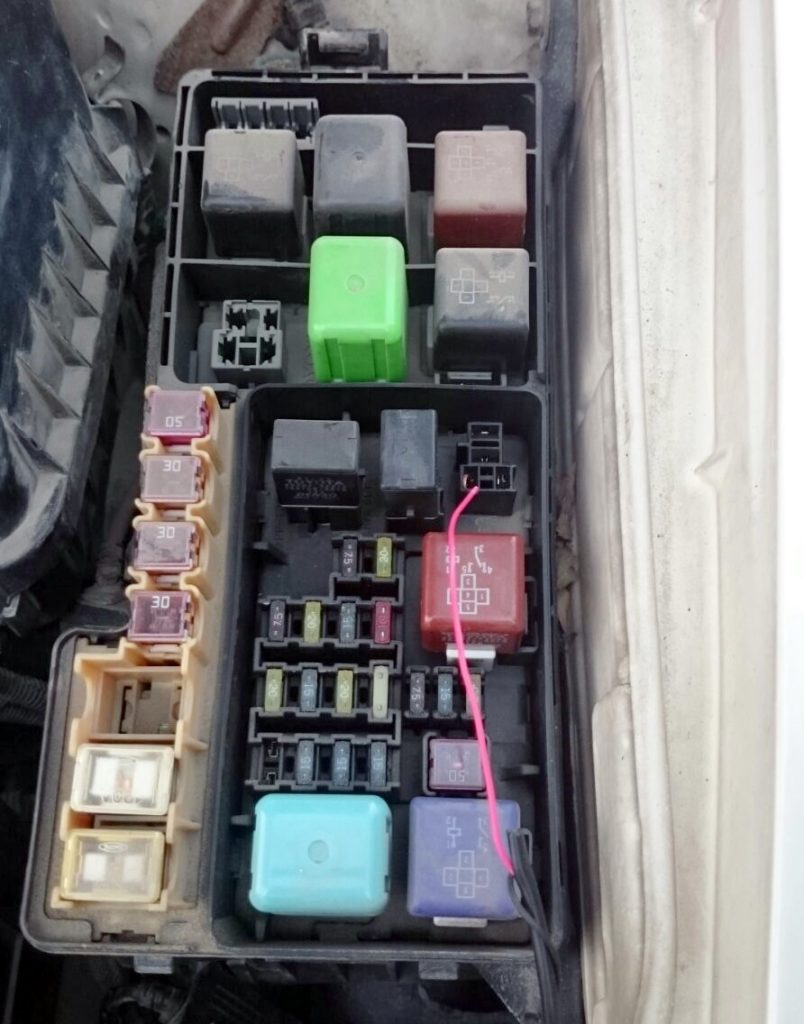

Этот блок установлен в левой зоне моторного отсека Toyota Harrier 1 поколения, вблизи аккумуляторной батареи.

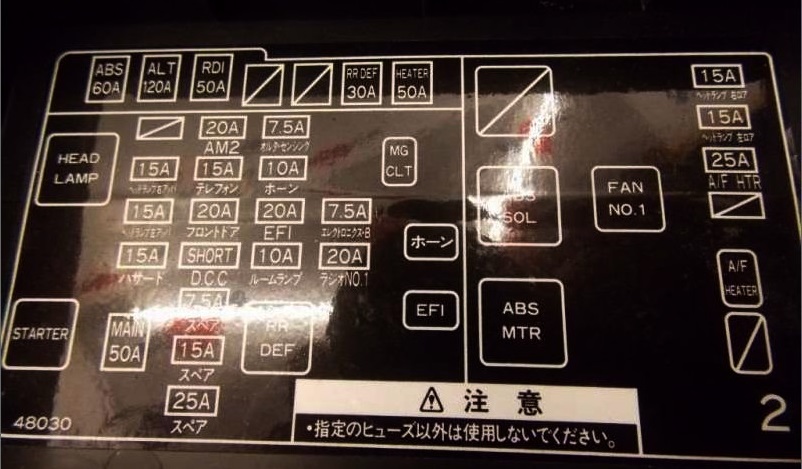

Проверяйте функции элементов по схеме на крышке блока предохранителей Toyota Harrier.

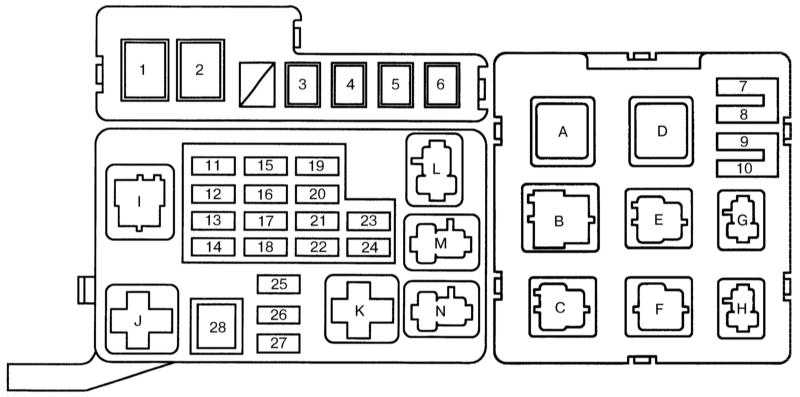

Схема блока под капотом
Расшифровка предохранителей под капотом
| 1 | 60A ABS — Антиблокировочная система |
| 2 | 140A ALT — Зарядка аккумулятора |
| 3 | 40A RDI FAN — Радиаторный вентилятор охлаждения |
| 4 | 40A CDS FAN — Конденсорный вентилятор |
| 5 | 30A RR DEF — Обогрев заднего стекла и зеркал |
| 6 | 50A HEATER — Вентилятор печки |
| 7 | 15A H — LP R UPR — Правая фара, дальний свет |
| 8 | 15A H — LP L UPR — Левая фара, дальний свет |
| 9 | 25A A / F HTR — Датчик A/F смеси |
| 10 11 | – |
| 12 | 15A H — LP R LWR — Правая фара, ближний свет |
| 13 | 15A H — LP L LWR — Левая фара, ближний свет |
| 14 | 15A HAZARD — Аварийка и поворотники |
| 15 | 20A AM 2 — Система пуска |
| 16 | 20A TEL — Система связи |
| 17 | 20A FL DOOR |
| 18 | – |
| 19 | 7,5A ALT — S — Генератор |
| 20 | 10A HORN — Сигнал и охранная система |
| 21 | 20A EFI — Топливная система |
| 22 | 10A DOME — Салонное освещение, дисплей |
| 23 | 7,5A ECU — B — Электронные системы |
| 24 | 20A RAD №1 — Аудиоаппаратура |
| 25 26 27 | – |
| 28 | 50A MAIN — Основная цепь пуска |
Описание реле под капотом
- A — Отсутствует
- B — Реле соленоидов ABS
- C — Реле вентилятора №3
- D — Реле вентилятора №1
- E — Реле мотора ABS
- F — Реле вентилятора №2
- G — Реле A/F сенсора
- H — Отсутствует
- I — Реле фар
- J — Реле стартера
- K — Реле обогрева заднего стекла и зеркал
- L — Реле компрессора кондиционера
- M — Реле сигнала и охраны
- N — Реле топливного впрыска
Блок реле 1

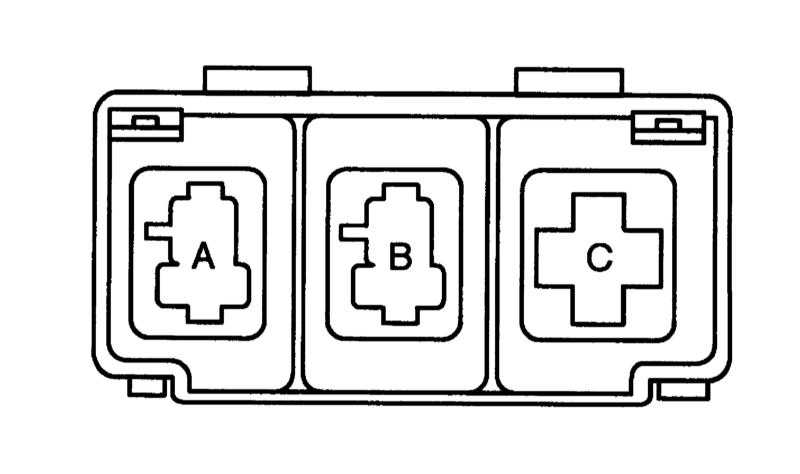

Схема блока реле 1
Функции элементов
- A — Реле отключения цепи
- B — Основное реле мотора
- C — Реле подогрева зеркал
Блок реле 2

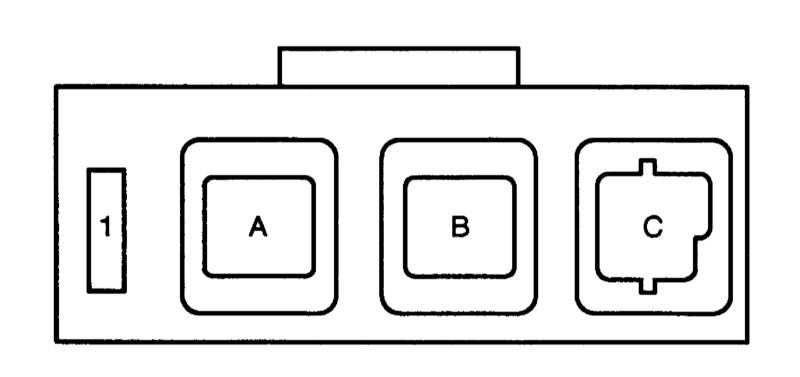

Схема блока реле 2
- 1 — 7,5А Предохранитель DRL (дневные огни)
- А — Реле DRL №2
- B — Реле DRL №4
- C — Реле DRL №3
Это полное руководство по предохранителям и реле Toyota Harrier 1 поколения. Если у вас есть дополнения или вопросы по электрике, поделитесь в комментариях.
