Toyota Camry XV30: предохранители и реле — схема и расположение

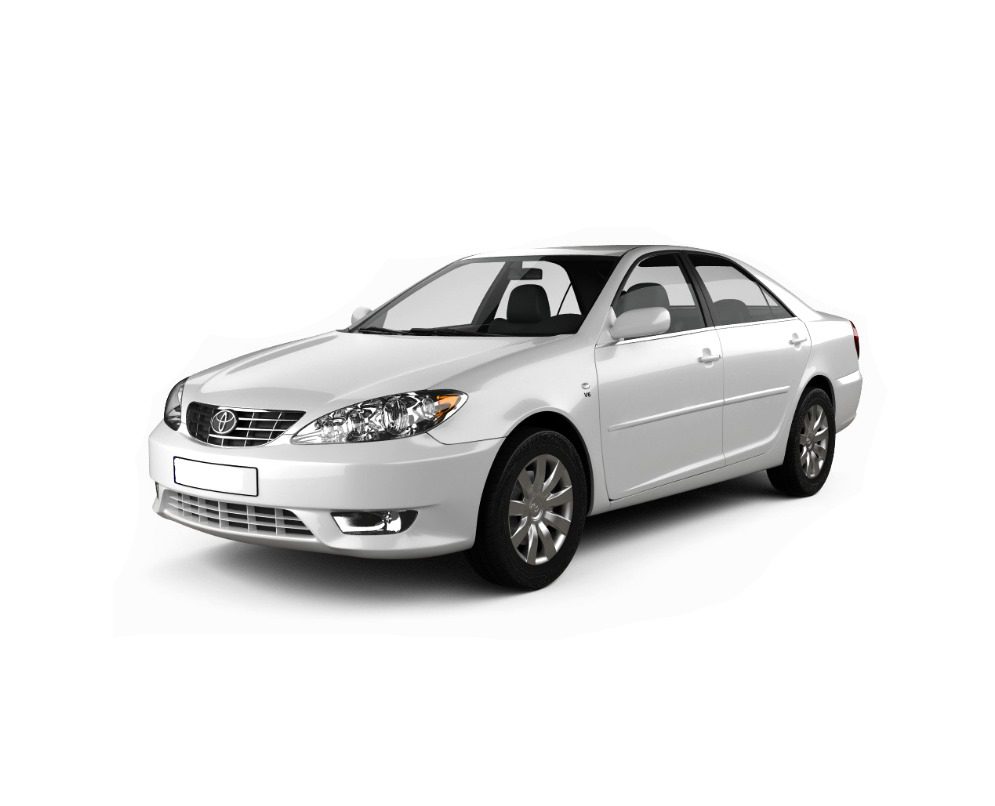

Toyota Camry XV30 — это пятое поколение популярного седана Toyota Camry, производившееся в период с 2001 по 2006 годы. В этой публикации мы подробно разберем предохранители и реле для Toyota Camry в кузове 30, включая схемы расположения блоков, иллюстрации с фотографиями и точные места установки. Особое внимание уделим предохранителю прикуривателя. Информация также актуальна для владельцев Toyota Camry Solara (Toyota Camry Solara), где применяются аналогичные системы электрики.

Конфигурация блоков предохранителей и реле, а также их размещение могут варьироваться в зависимости от уровня комплектации, года производства и рынка сбыта (японский, американский или европейский вариант). Рекомендуем проверять данные по вашей модели с использованием сервисной документации или маркировок на крышке блока предохранителей Toyota Camry 30.

Расположение блока предохранителей в салоне

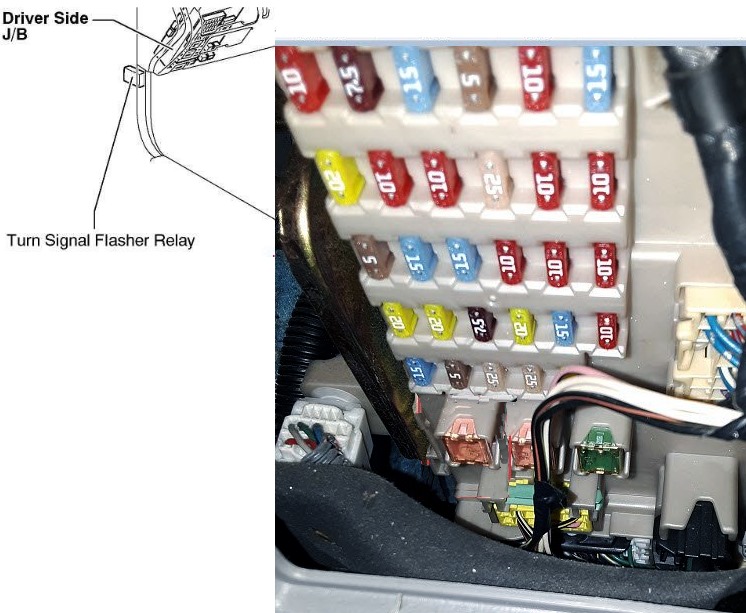

Салонный блок предохранителей и реле установлен в нижней секции приборной панели, на стороне водителя, под пластиковой защитной панелью. Это удобное место для доступа к электрике Toyota Camry XV30.

Дополнительно, реле для указателей поворотов размещено на левой дверной стойке, обеспечивая надежную работу сигнализации в Toyota Camry 30 кузов.

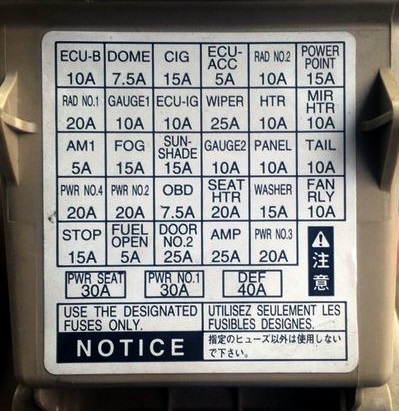

Иллюстрация схемы на крышке салонного блока предохранителей

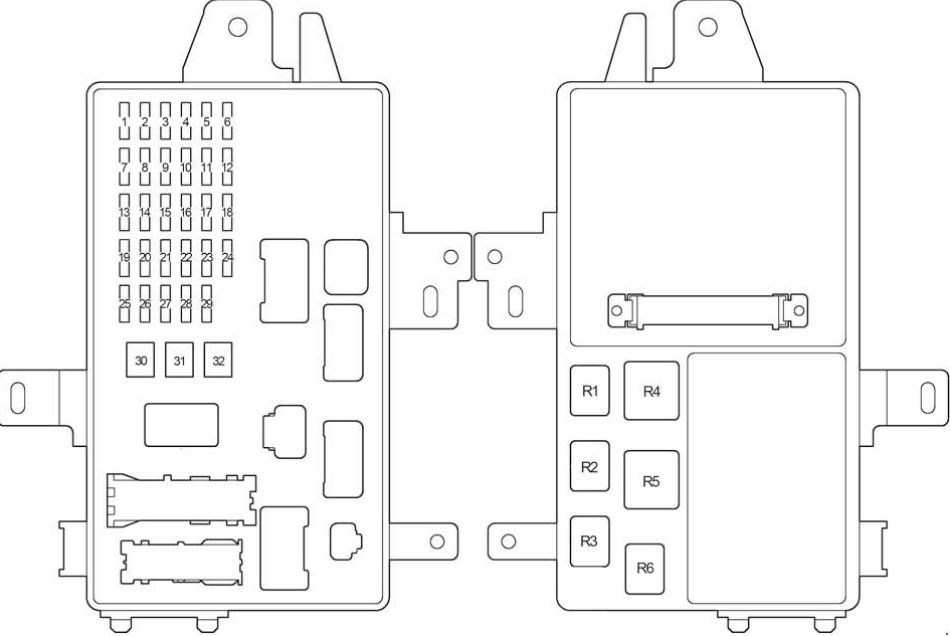

Детальная схема блока предохранителей в салоне Toyota Camry 30

Расшифровка и назначение предохранителей салонного блока для Toyota Camry XV30

1	10А ECU−B — Антиблокировочная тормозная система (ABS), кондиционер, часы, панель приборов, круиз-контроль, трансмиссионный блок управления, индикатор АКПП, ECU двигателя, иммобилайзер, фары, внутреннее освещение, зуммер ключа, автоотключение поворотников, люк, модуль кузова, аудиосистема, навигация, электростеклоподъемники, зуммер ремня, сигнализация, центральный замок, VSC стабилизации
2	7,5А DOME — Подсветка замка зажигания, салонное освещение, индивидуальный светильник, зеркало с подсветкой, гаражный шлюз, часы, внешний термометр, MFD дисплей
3	15А CIG — Предохранитель прикуривателя Toyota Camry 30
4	5А ECU−ACC — Часы, приборная панель, модуль кузова, зеркальный контроль
5	10А RAD NO.2 — Аудиосистема, GPS-навигация
6	15А POWER POINT — Электрическая розетка
7	20А RAD NO.1 — Аудио, навигационная система
8	10А GAUGE1 — Приборы, часы, датчик температуры, MFD, блокировка селектора АКПП, зуммер ремня
9	10А ECU−IG — ABS, автоосвещение, фары, салонный свет, зуммер ключа, люк, модуль кузова, стеклоподъемники, сигнализация, центральный замок
10	25А WIPER — Система стеклоочистителя
11	10А HTR — Охлаждение кондиционером
12	10А MIR HTR — Обогрев боковых зеркал
13	5А AM1 — Запуск двигателя
14	15А FOG — Противотуманные фары спереди
15	15А SUN−SHADE — Электрошторка заднего стекла
16	10A GAUGE2 — Авто-затемняемое зеркало, компас, люк, задние фонари, индикатор АКПП, круиз
17	10A PANEL — Подсветка бардачка, часы, термодисплей, MFD, приборы, OD индикатор
18	10A TAIL — Габаритные огни, номерной знак
19	20A PWR NO.4 — Левый задний стеклоподъемник
20	20A PWR NO.2 — Водительский стеклоподъемник, блокировка двери пассажира
21	7,5A OBD — Диагностический порт OBD-II
22	20A SEAT HTR — Подогрев передних сидений
23	15A WASHER — Омыватель лобового стекла
24	10A FAN RLY — Реле вентилятора охлаждения
25	15A STOP — Стоп-сигналы, дополнительный стоп, ABS, круиз-контроль
26	5A FUEL OPEN — Открытие лючка топливного бака
27	25A DOOR NO.2 — Модуль кузова (замки, дистанционное управление, авто-блокировка)
28	25A AMP — Усилитель звука
29	20A PWR NO.3 — Правый задний стеклоподъемник
30	30A PWR SEAT — Электрорегулировка сидений
31	30A PWR NO.1 — Водительский стеклоподъемник, дверь водителя, люк
32	40A DEF — Дефростер заднего стекла

Функционирование прикуривателя обеспечивает предохранитель №3 номиналом 15А в салонном блоке Toyota Camry 30.

На задней панели блока могут быть установлены дополнительные реле для различных систем.

Расшифровка реле салонного блока предохранителей Toyota Camry XV30

R1	Противотуманные фары
R2	Габаритное освещение
R3	Вспомогательное реле
R4	Обогрев заднего стекла
R5	Система зажигания
R6	Электростеклоподъемники

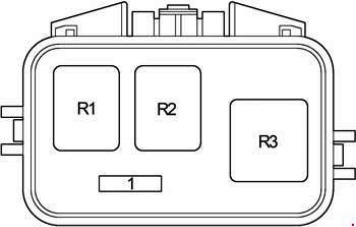

Блоки предохранителей и реле под капотом Toyota Camry 30

Основной двигательный блок

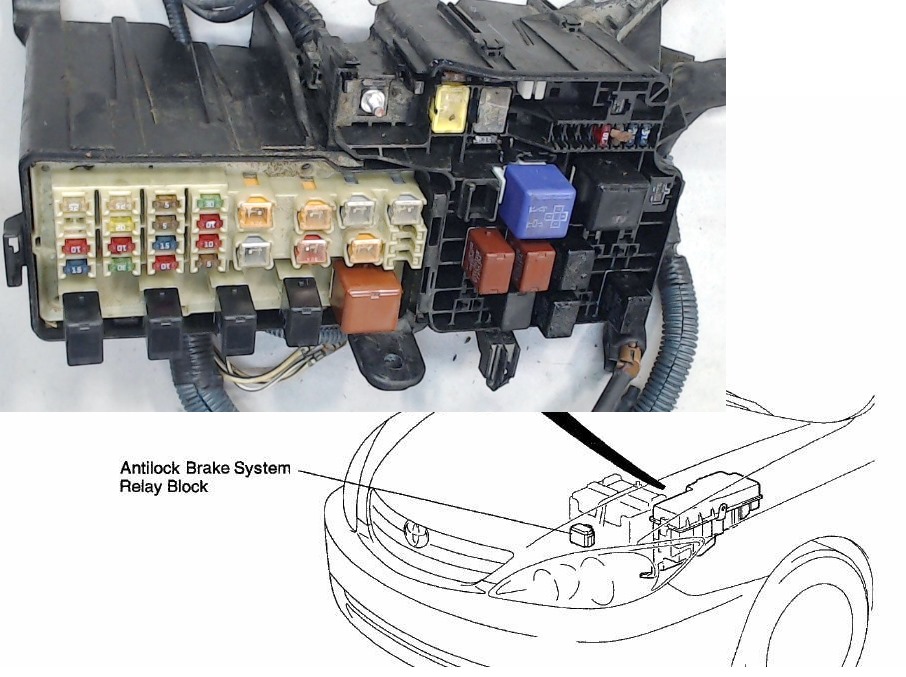

Главный блок предохранителей под капотом размещен слева в моторном отсеке, обеспечивая защиту ключевых систем двигателя и электрики.

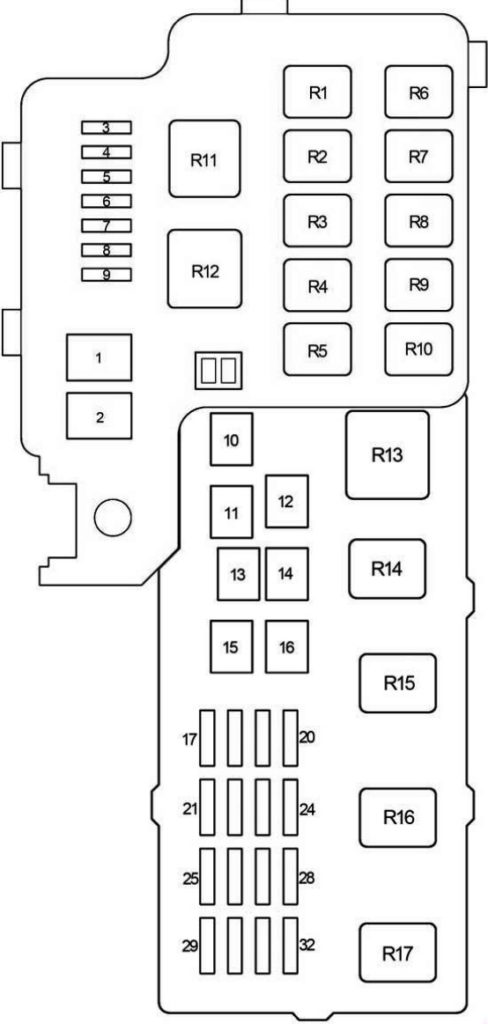

Схема основного блока под капотом для Toyota Camry 30

Назначение предохранителей и реле в главном блоке

1	100А ALT — 2AZ-FE (2002-2003): Предохранители: «DEF”, «PWR NO.1”, «PWR NO.2”, «PWR NO.3”, «PWR NO.4”, «STOP”, «DOOR NO.2”, «OBD”, «PWR SEAT”, «FUEL OPEN”, «FOG”, «AMP”, «PANEL”, «TAIL”, «AM1”, «CIG”, «POWER POINT”, «RAD NO.2”, «ECU-ACC”, «GAUGE1”, «GAUGE2”, «ECU-IG”, «WIPER”, «WASHER”, «HTR (10 A)”, «SEAT HTR”, и «SUN-SHADE”
1	120А ALT — 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, «PWR NO.1”, «PWR NO.2”, «PWR NO.3”, «PWR NO.4”, «STOP”, «DOOR NO.2”, «OBD”, «PWR SEAT”, «FUEL OPEN”, «FOG”, «AMP”, «PANEL”, «TAIL”, «AM1”, «CIG”, «POWER POINT”, «RAD NO.2”, «ECU-ACC”, «GAUGE1”, «GAUGE2”, «ECU-IG”, «WIPER”, «WASHER”, «HTR (10 A)”, «SEAT HTR”, и «SUN-SHADE”
2	60А ABS NO.1 2002-2003: Антиблокировочная тормозная система, VSC стабилизации, TRC контроль тяги, BA помощь при торможении
2	50А ABS NO.1 — 2003-2006: Антиблокировочная тормозная система, VSC стабилизации, TRC контроль тяги, BA помощь при торможении
3	15А HEAD LH LWR — Левый ближний свет, приборы, туманки, модуль кузова
4	15А HEAD RH LWR — Правый ближний свет, корректор фар, модуль кузова
5	5А DRL — Дневные ходовые огни Toyota Camry 30
6	10А A/C — Система кондиционирования
7	Не используется
8	Не используется
9	Не используется
10	40А MAIN — Предохранители: «HEAD LH LWR”, «HEAD RH LWR”, «HEAD LH UPR”, «HEAD LH UPR” и «DRL”
11	40А ABS No.2 — ABS, VSC, TRC, BA
12	30А RDI — Вентилятор охлаждения двигателя
13	30А CDS — Вентилятор кондиционера
14	50А HTR — Кондиционер
15	30А ADJ PDL — Электронный акселератор
16	30А ABS No.3 — ABS, VSC, TRC, BA
17	30А AM2 — Запуск, предохранители: «IGN” и «IG2”
18	10А HEAD LH UPR — Левый дальний свет
19	10А HEAD RH UPR — Правый дальний свет
20	5А ST — Приборы, стартер, зажигание
21	5А TEL — Система hands-free телефона
22	5А ALT-S — Зарядка аккумулятора
23	15А IGN — Система зажигания
24	10А IGN2 — ABS, зарядка, приборы, круиз, АКПП блок, АКПП индикатор, ECU, ремень индикатор, VSC, TRC
25	25А DOOR1 — Модуль кузова, сигнализация, замки, центральный контроль
26	20А EFI — Круиз, АКПП блок, АКПП индикатор, ECU двигателя
27	10А HORN — Клааксон
28	30А D.C.C — Предохранители: «ECU-B”, «RAD NO.1” и «DOME”
29	25А A/F — ECU двигателя
30	Не используется
31	10А ETCS — ECU, круиз-контроль
32	15А HAZ — Поворотники, аварийка
R1	Не используется
R2	Не используется
R3	Дневные огни (No.2)
R4	Дневные огни (No.3)
R5	Вентилятор охлаждения (No.2)
R6	Дневные огни (No.4)
R7	Электронный дроссель
R8	Вентилятор охлаждения (No.3)
R9	Компрессор кондиционера
R10	A/F сенсор
R11	Кондиционер
R12	Стартер/зажигание
R13	Фары
R14	Вентилятор охлаждения (No.1)
R15	VSV вакуумный клапан
R16	Гудок
R17	ECU двигателя
