Toyota Avensis 1: предохранители и реле

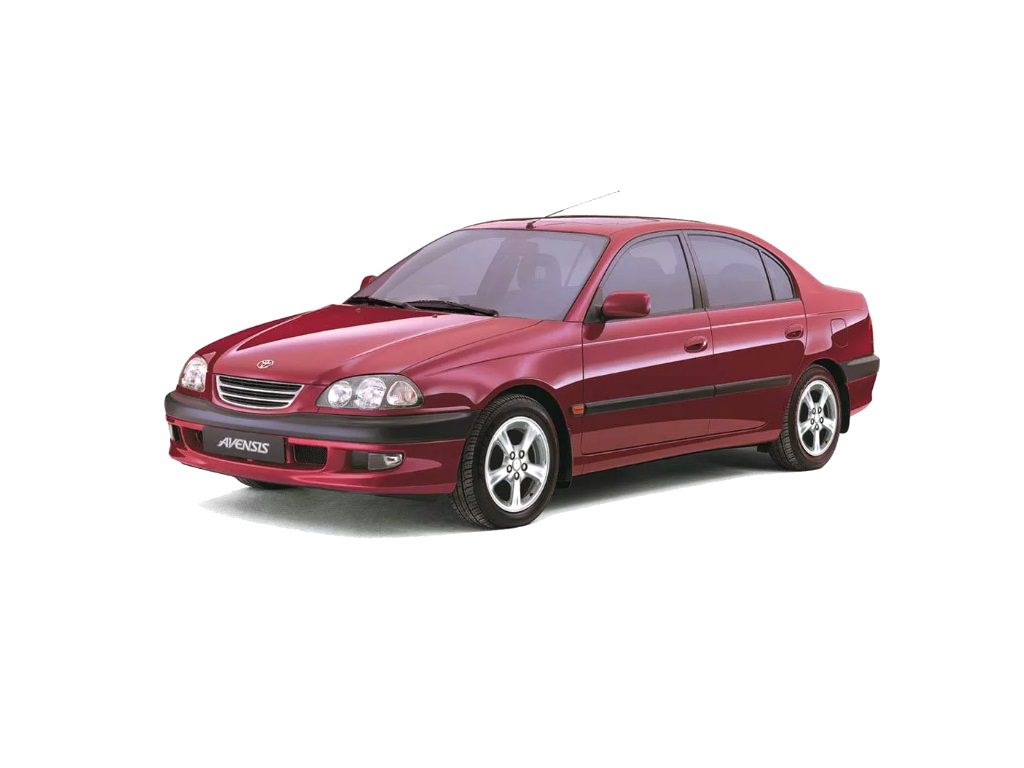

Toyota Avensis первого поколения производилась в период с 1997 по 2003 год, включая 1998, 1999, 2000, 2001 и 2002 годы. Автомобиль предлагался в кузовах седан, лифтбек и универсал с индексами T210 / T220. За годы выпуска Toyota Avensis T210 прошла обновление в виде рестайлинга. В этой статье мы разберем расположение электронных блоков управления, функции предохранителей и реле для Toyota Avensis первого поколения, с детальными схемами блоков предохранителей, иллюстрациями и фотографиями. Особое внимание уделим предохранителю прикуривателя Toyota Avensis.

Положение блоков и их содержимое могут варьироваться в зависимости от года производства, комплектации электрики и рынка сбыта вашего Toyota Avensis T210/T220.

Блоки предохранителей и реле в салоне

Местоположение

Диаграмма расположения блоков

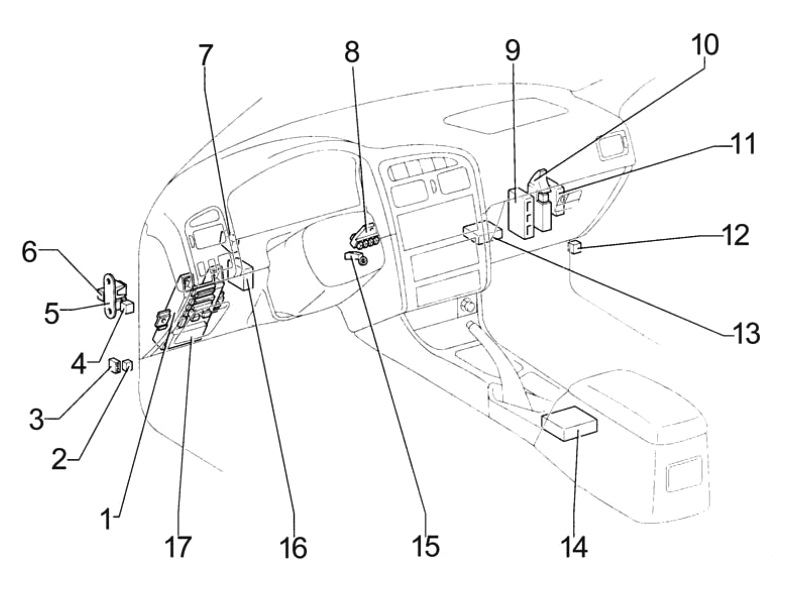

Версия с левым рулем

Функции

1. Основной блок предохранителей Toyota Avensis
2. Реле обогрева сидений
3. Вспомогательный блок предохранителей
4. Реле передних противотуманных фар
5. Блок с реле
6. Реле заднего стеклообогрева
7. Реле дневных ходовых огней
8. Распределительный блок
9. ЭБУ двигателя и АКПП (для автоматической трансмиссии) или ЭБУ двигателя (для механической трансмиссии)
10. Дополнительный блок реле
11. Усилитель автоматического кондиционера
12. Реле топливного насоса (Circuit Opening Relay)
13. Усилитель механического кондиционера
14. Центральный модуль подушек безопасности
15. Блок центрального замка
16. Блок иммобилайзера (транспондер ключа)
17. Интегрированное реле

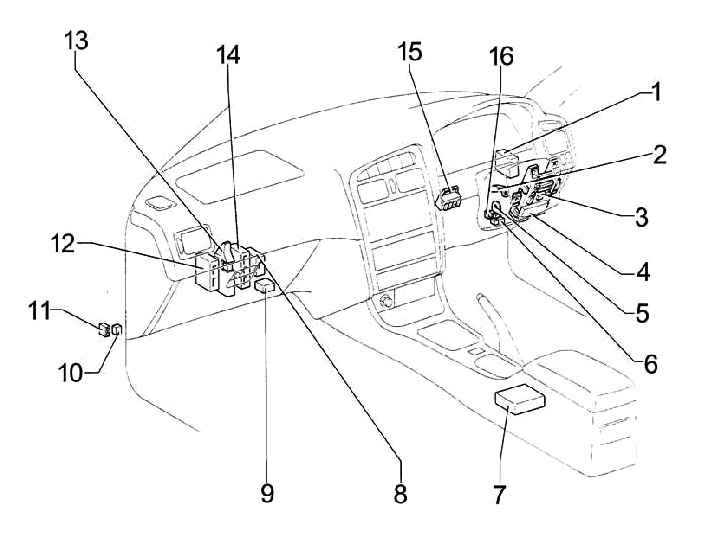

Версия с правым рулем

Описание элементов

1. Блок центрального замка
2. Блок транспондера ключа
3. Блок предохранителей
4. Интегрированное реле
5. Блок реле
6. Реле обогрева заднего стекла
7. Центральный блок подушек безопасности
8. Блок противоугонной системы
9. Усилитель механического кондиционера
10. Реле топливного насоса (Circuit Opening)
11. Дополнительный блок предохранителей
12. Усилитель автоматического кондиционера
13. Дополнительный блок реле
14. ЭБУ двигателя и АКПП (A/T) или ЭБУ двигателя (M/T)
15. Распределительный блок
16. Реле передних противотуманных фар

Основной блок предохранителей в салоне

Расположен в нижней секции приборной панели за защитной панелью.

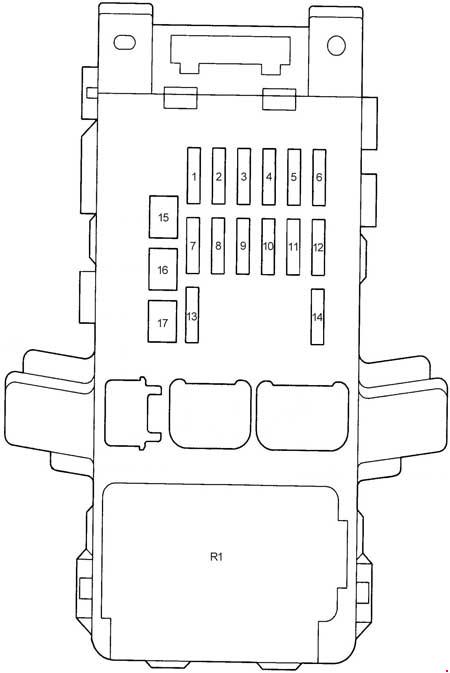

Диаграмма блока

Расшифровка предохранителей

1	15A FR FOG — Передние противотуманные фары, реле противотуманок, индикатор противотуманного света
2	15A SEAT HTR — Система подогрева сидений, реле подогрева, кнопка активации подогрева
3	20A FR DEF — Реле обогрева заднего стекла, обогрев зоны щеток, диод холостого хода
4	10А GAUGE — Панель приборов, компрессор кондиционера, генератор, датчик давления, ЭБУ ABS, усилитель климата, лампы заднего хода, датчики тормозов, реле DRL, реле заднего стекла, ЭБУ двигателя и АКПП, датчик скорости, лампы, кнопки обогрева, реле подогрева сидений, центральный замок, ручной тормоз, реле компрессора, реле обогрева, силовое реле стеклоподъемников, интегрированное реле, датчик масла, овердрайв, нейтраль, топливо
5	20А WIPER — Очистители и омыватели переднего и заднего стекла, омыватель фар
6	10А IGN — ЭБУ ABS, генератор, датчики тормозов, подушки безопасности, индикаторы ABS и заряда, панель приборов, ЭБУ двигателя и АКПП, диод ЭБУ, зажигание, фильтр, IIA, иммобилайзер, реле EFI, овердрайв, масло, ручной тормоз
7	30А DOOR — Интегрированное реле центрального замка
8	10А TAIL — Габариты, подсветка, переключатели, климат, фары, коррекция, аварийка, омыватель, номер, аудио, овердрайв, обогрев, подогрев сидений, интегрированное реле, задний противотуманник
9	5A ST — Реле стартера, ЭБУ двигателя и АКПП
10	7,5А TURN — Поворотники, индикатор, аварийка, реле поворотников
11	15А CIG & RAD — Прикуриватель, подсветка, интегрированное реле, подушки безопасности, аудио, электрорегулировка зеркал
12	5А EGU-IG — Реле вентиляторов охлаждения (FAN 1-3), сигнал тревоги, климат, ЭБУ двигателя/АКПП/ABS, датчик температуры
13	10А STOP — Стоп-сигналы, выключатель, дополнительный стоп, ЭБУ двигателя/АКПП/ABS
14	5А RR DEF I/UP — Диод, ЭБУ двигателя/АКПП
15	30А POWER — Силовое реле, люк, электростеклоподъемники
16	40А AM1 — Замок зажигания (предохранители: CIG & RAD, GAUGE, WIPER, TURN, EGU-IG)
17	40А RR DEF — Обогрев заднего стекла Toyota Avensis
R1	Интегрированное реле

Предохранитель прикуривателя в Toyota Avensis T210 — это элемент №11 на 15А.

На задней панели блока могут быть установлены дополнительные реле.

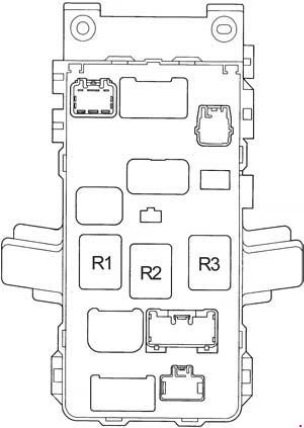

Диаграмма реле

Описание реле

• R1 — Реле обогрева заднего стекла
• R2 — Силовое реле стеклоподъемников
• R3 — Реле габаритных огней

Вспомогательный блок предохранителей

1. 10A A/C — Усилитель кондиционера, кнопка кондиционера
2. 30A FUEL HTR — Подогрев топлива в дизельных моделях Toyota Avensis

Блок реле в салоне

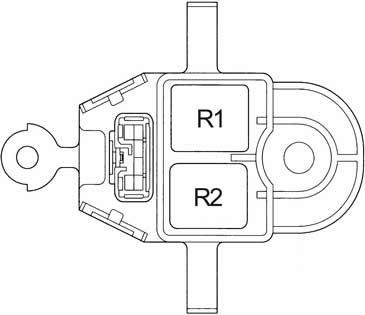

Схема блока

Функции реле

• R1 Relay RR FOG — Задний противотуманный фонарь
• R2 Relay TURN (HAZARD) — Поворотники и аварийная сигнализация

Вспомогательный блок реле

R1 — Реле вентилятора отопителя

Дополнительные компоненты

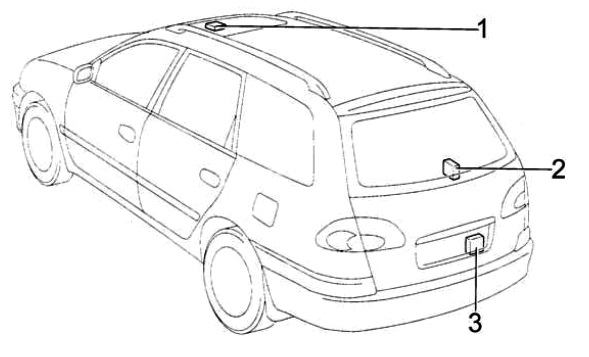

Диаграмма

Описание

1. Реле люка
2. Датчик разбива стекла
3. Реле заднего стеклоочистителя

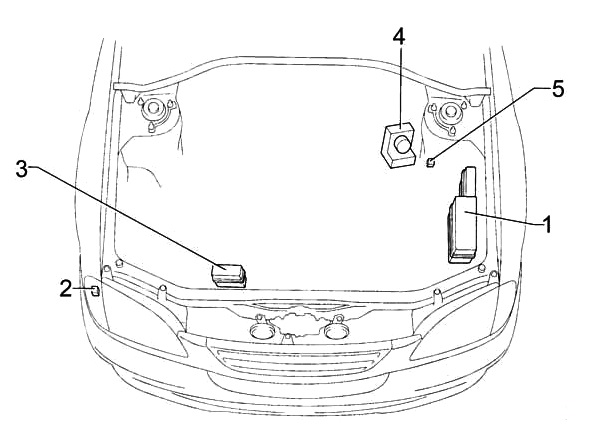

Блоки под капотом Toyota Avensis T210

Положение блоков

Схема расположения

Расшифровка

1. Основной блок предохранителей и реле под капотом
2. Реле омывателя фар
3. Дополнительный блок предохранителей и реле
4. ЭБУ ABS
5. Реле свечей накала (для дизеля)

Основной блок предохранителей и реле под капотом

Монтируется слева в моторном отсеке, около аккумуляторной батареи.

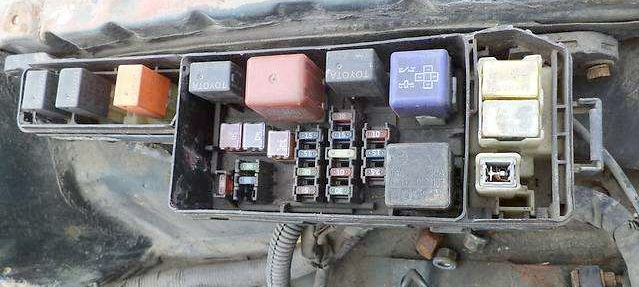

Фотография блока

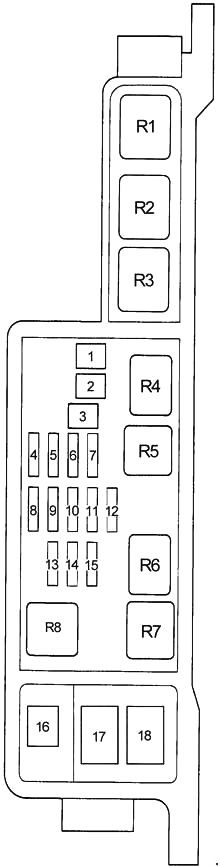

Схема

Описание предохранителей

1	50А MAIN — Реле фар Toyota Avensis
2	40А FAN MAIN — Вентилятор охлаждения, реле FAN NO.1
3	30А FAN SUB — Вентиляторы охлаждения и кондиционера, реле FAN NO.2 и NO.3
4	5А ALT-S — Генератор
5	30А H-LP CLN — Реле омывателя фар
6	15А HAZARD — Поворотники, аварийка, индикатор, переключатель, реле, сигнализация, датчик стекла
7	15А EFI — Реле топливного насоса, ЭБУ двигателя/АКПП, насос, датчики, инжекторы, клапаны, реле EFI, EGR, турбина, завихрения, холостого хода, TCV
8	30А AM2 — Замок зажигания
9	10А RAD NO.1 — Аудиосистема
10	Short pin
11	15А HEAD (LH) — Левая фара, переключатель света
12	10А HORN — Гудок, реле, кнопка
13	7,5А DOME — Подсветка салона, приборы, индикаторы дверей, диод багажника, DLC3, освещение дверей/багажника, люк, персоналка, сигнал тревоги, сигнализация, замок, интегрированное реле
14	15А HEAD (RH) — Правая фара, индикатор дальнего, приборы, переключатель
15	10А ECU-B — Подушки безопасности, приборы, индикатор заднего тумана, подушек, реле DRL, DLC3, ЭБУ двигателя/АКПП, задний туман, транспондер, реле
16	40А HTR — ЭБУ отопителя, мотор, резистор, реле
17	100А ALT — Реле свечей, генератор, реле габаритов, предохранители AM1, STOP, POWER, DOOR, SEAT HTR, FR FOG, FR DEF, ABS, H-LP CLN, FAN MAIN, FAN SUB, HTR, RR DEF
18	60А ABS ECU with Actuator — Система ABS
Реле под капотом
R1	Компрессор кондиционера (MG CLT)
R2	Вентилятор охлаждения (FAN NO.3)
R3	Вентилятор охлаждения (FAN NO.2)
R4	ЭБУ двигателя (EFI)
R5	Фары (HEAD)
R6	Гудок
R7	Стартер
R8	Вентилятор охлаждения (FAN NO.1)

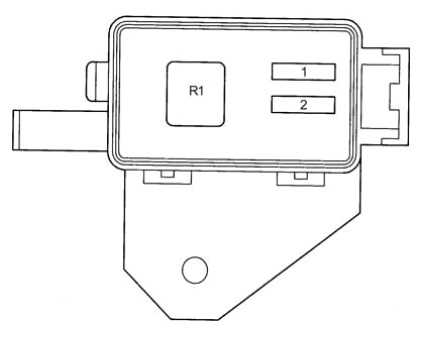

Вспомогательный блок под капотом

Применяется на Toyota Avensis с дневными ходовыми огнями (DRL).

Диаграмма

Описание

1. 10А HEAD HI (RH) — Правая фара, переключатель, индикатор дальнего света
2. 10А HEAD HI (LH) — Левая фара
3. R1 — Диммер DRL



Это вся информация по предохранителям и реле Toyota Avensis первого поколения. Ждем ваших отзывов и идей по доработке статьи.
