Второе поколение автомобилей Toyota Allion и Toyota Premio, известное под кодом T260, производилось в период с 2007 по 2016 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов. За эти годы Toyota Allion T260 и Premio подверглись обновлениям и рестайлингу. В этой статье мы подробно разберем расположение электронных блоков управления, характеристики предохранителей и реле для Toyota Allion T260 (аналог Premio), с иллюстрациями схем блоков предохранителей, фото реальных примеров и акцентом на предохранитель прикуривателя Toyota Allion.
Конфигурация предохранителей и реле в блоках может варьироваться в зависимости от комплектации. Всегда проверяйте маркировку на крышке блока предохранителей Toyota Allion T260 для точного соответствия.
Блоки предохранителей в салоне Toyota Allion T260
Расположение блоков

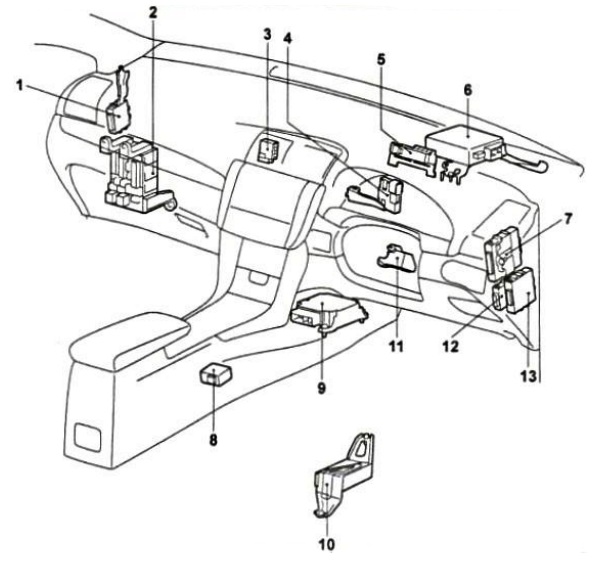

Общая диаграмма расположения блоков предохранителей и реле в интерьере Toyota Premio T260
Подробное описание компонентов
- блок корректора фар Toyota Allion
- основной монтажный блок под приборной панелью
- соединительные разъемы (CAN-шина)
- усилитель транспондера
- ионизатор воздуха в салоне
- электронный блок управления EPS (электроусилитель руля)
- блок управления системой Entry&Start
- блок управления блокировкой селектора передач
- электронный блок управления RS
- блок системы парковки (для моделей с камерой заднего вида)
- электропривод и блок блокировки рулевой колонки
- маршрутизатор сигналов
- блок управления парковочной системой (для моделей с задними датчиками).
Основной монтажный блок в салоне
Этот блок предохранителей и реле Toyota Premio T260 расположен под приборной панелью слева (за бардачком) и прикрыт пластиковой крышкой для защиты.

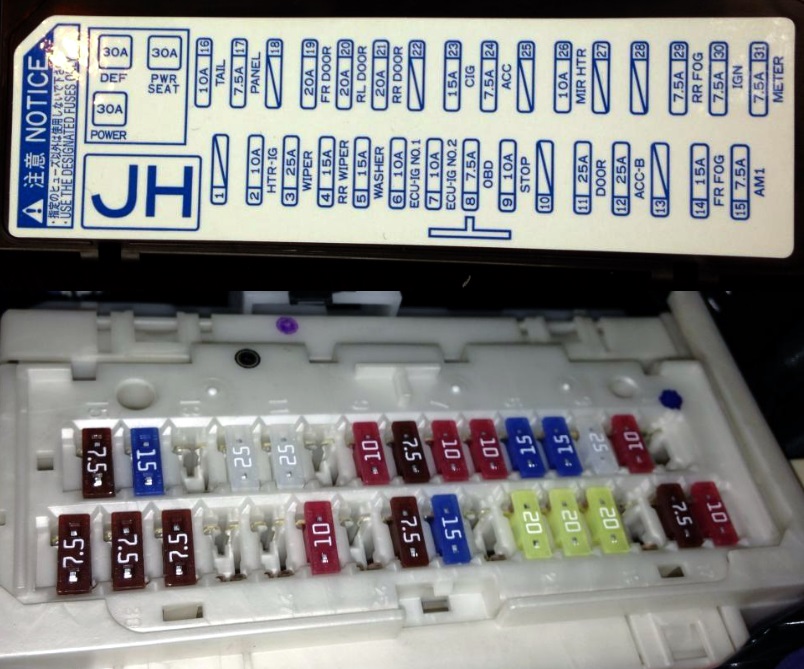

Схема блока предохранителей
Расшифровка предохранителей и реле
| 7,5А АСС | Система пуска двигателя кнопкой в Toyota Allion T260 |
| Блокировка трансмиссии (для моделей Premio с Entry&Start) | |
| Система фиксации руля | |
| Центральный замок, Entry&Start и антикражная система Toyota | |
| Электростеклоподъемники дверей | |
| Регулировка зеркал электрически | |
| Предупреждение о незастегнутом ремне и преднатяжители | |
| Сигнал о ключе в замке и включенном свете | |
| Аудиосистема, навигация и парковочные датчики | |
| Электронные часы на панели | |
| Основное освещение фар | |
| Авторит корректор уровня фар | |
| ПТФ и задний противотуманный фонарь | |
| Габаритные огни и номерной знак | |
| Подсветка панели приборов | |
| Внутреннее освещение салона | |
| Климат-контроль и кондиционер | |
| CAN-шина данных в сети автомобиля | |
| Обогрев заднего стекла и зеркал | |
| Парковочная система с камерой | |
| 7,5А IGN | Пуск двигателя (Entry&Start в Allion T260) |
| Кнопочный запуск мотора | |
| ЭБУ двигателя 1NZ-FE, CVT и иммобилайзер | |
| ЭБУ 2ZR-FE, вариатор и антикражная система | |
| ЭБУ 3ZR-FAE, CVT, иммобилайзер и круиз-контроль | |
| Система SRS (подушки безопасности) | |
| Блокировка рулевой колонки | |
| Центральный замок, Entry&Start, антикражка | |
| Аудио, навигация, парковка с камерой | |
| Multiplex CAN-коммуникация | |
| 7,5А АМ1 | Пуск без Entry&Start системы |
| 7,5А METER | Зарядка аккумулятора в Toyota Premio |
| ЭБУ 1NZ-FE, вариатор, иммобилайзер | |
| ЭБУ 2ZR-FE, CVT, антикражка | |
| ЭБУ 3ZR-FAE, вариатор, иммобилайзер, круиз | |
| ABS без VSC (антиблокировка тормозов) | |
| VSC и ABS для стабильности | |
| SRS безопасность | |
| EPS электроусилитель руля | |
| Центральный замок, Entry&Start, антикражка | |
| Ремни безопасности и преднатяжители | |
| Предупреждение о ключе и свете | |
| Приборная панель | |
| Автокорректор фар | |
| Габариты и подсветка номера | |
| Задние ходовые огни | |
| Салонное освещение | |
| Парковка с камерой заднего вида | |
| 7,5А PANEL | Магнитола, навигация, парковка с камерой |
| Цифровые часы | |
| Габаритные лампы и номер | |
| Подсветка интерьера | |
| Система кондиционирования | |
| Обогрев стекла и зеркал | |
| Сигнал о ключе и фарах | |
| Комбинация приборов Allion | |
| 7,5А OBD | ЭБУ 1NZ-FE, CVT, иммобилайзер |
| ЭБУ 2ZR-FE, вариатор, антикражка | |
| ЭБУ 3ZR-FAE, CVT, иммобилайзер, круиз | |
| 7,5А RR FOG | Приборная комбинация |
| ПТФ и задний туман | |
| 10А ECU-IG №1 | Вентиляторы охлаждения |
| ABS, VSC для управляемости | |
| Блокировка селектора | |
| EPS рулевое управление | |
| Блокировка руля | |
| Центральный замок, Entry&Start, антикражка | |
| Стеклоподъемники | |
| Ремни и преднатяжители | |
| Предупреждение о ключе и свете | |
| Аудио, навигация, парковка камерой | |
| Фары ближнего/дальнего | |
| Автокорректор | |
| ПТФ и задний туман | |
| Габариты и номер | |
| Подсветка панели | |
| Салонное освещение | |
| Кондиционер | |
| CAN-шина | |
| Парковка с камерой | |
| 10А ECU-IG №2 | Система зарядки |
| ЭБУ двигателя, CVT, иммобилайзер, круиз | |
| Ремни безопасности | |
| Приборы | |
| Аудиосистема без навигации | |
| Магнитола, навигация, парковка камерой | |
| Задний ход | |
| Поворотники и аварийка | |
| Кондиционер | |
| Антиобледенение щеток | |
| Обогрев стекла и зеркал | |
| Парковка камерой | |
| 10А HTR-IG | Климатическая система |
| Обогрев заднего стекла, зеркал | |
| 10А MIR HTR | ЭБУ 3ZR-FAE, CVT, иммобилайзер, круиз |
| Обогрев заднего стекла и зеркал | |
| 10А STOP | Пуск с Entry&Start |
| Кнопочный старт двигателя | |
| ЭБУ, CVT, иммобилайзер, круиз | |
| ABS и VSC | |
| Блокировка селектора | |
| Стоп-сигналы | |
| 10А TAIL | ЭБУ, CVT, иммобилайзер, круиз |
| Ручной корректор фар | |
| ПТФ и задний туман | |
| Габариты, подсветка номера | |
| 15А CIG | Прикуриватель и розетка в Allion T260 |
| 15А D S-HTR | Обогрев водительского сиденья |
| 15А FR FOG | Приборная панель |
| Противотуманки и задний туман | |
| 15А Р S-HTR | Обогрев пассажирского сиденья |
| 15А RR WIPER | Задний дворник и омыватель |
| 15А WASHER | Омыватель и дворники перед/зад |
| 20А FR DOOR | Электростеклоподъемники дверей |
| 20А RL DOOR | |
| 20А RR DOOR | |
| 25А DOOR | Центральный замок, Entry&Start, антикражка |
| Фары (без/с ксеноном) | |
| Автокорректор фар | |
| ПТФ и задний туман | |
| Габариты и номер | |
| Подсветка | |
| Кондиционер | |
| 25А WIPER | ЭБУ, CVT, иммобилайзер, круиз |
| Дворники и омыватель лобового |
Предохранитель прикуривателя в Toyota Allion T260 маркирован как CIG на 15А и отвечает за работу розетки.

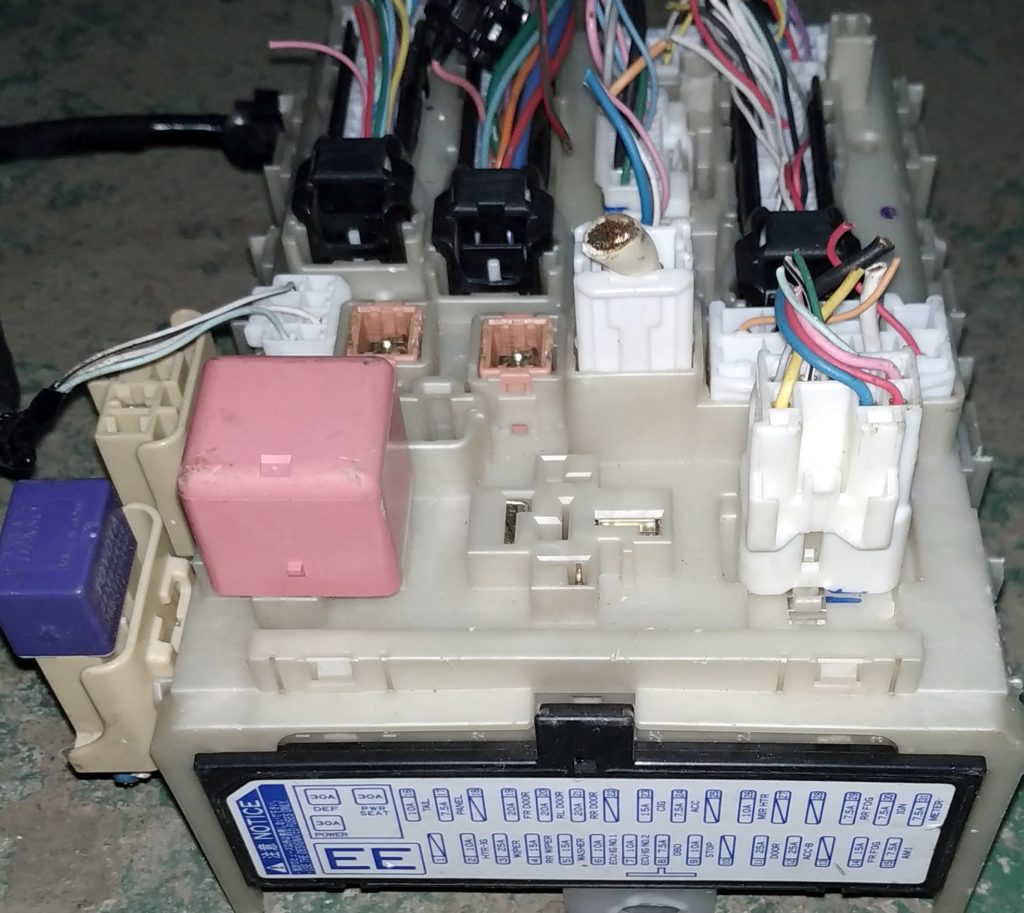

На обратной стороне блока могут быть установлены дополнительные реле и предохранители.

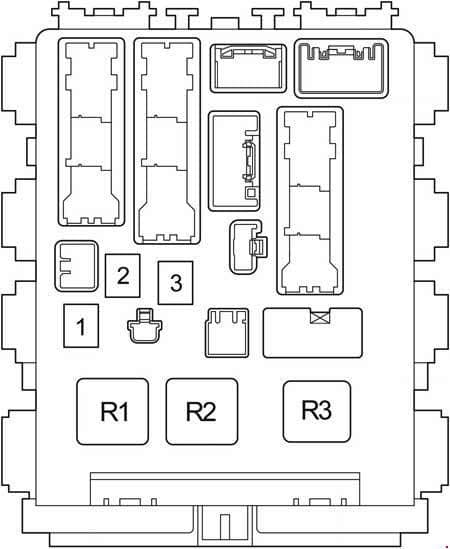

Диаграмма обратной стороны
Расшифровка элементов
Предохранители
- 30А POWER — Электростеклоподъемники
- 30А DEF — Обогрев заднего стекла, связан с «MIR HTR»
- 30A P/SEAT — Электрорегулировка сиденья
Реле
- R1 — Зажигание (IG1) в системе
- R2 — Отопитель (для механического А/С) / Перемычка (автоматический А/С)
Блоки под капотом Toyota Allion T260
Расположение

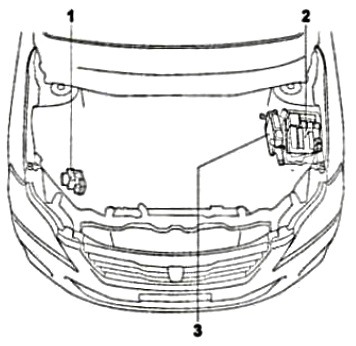

Диаграмма блоков в моторном отсеке Premio T260
Расшифровка позиций
- Модулятор ABS / ЭБУ тормозов
- Монтажный блок в моторном отсеке
- ЭБУ двигателя Toyota Allion.
Монтажный блок под капотом

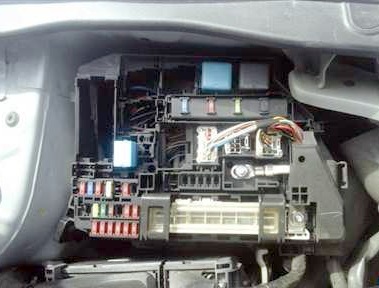

Фото реального блока предохранителей

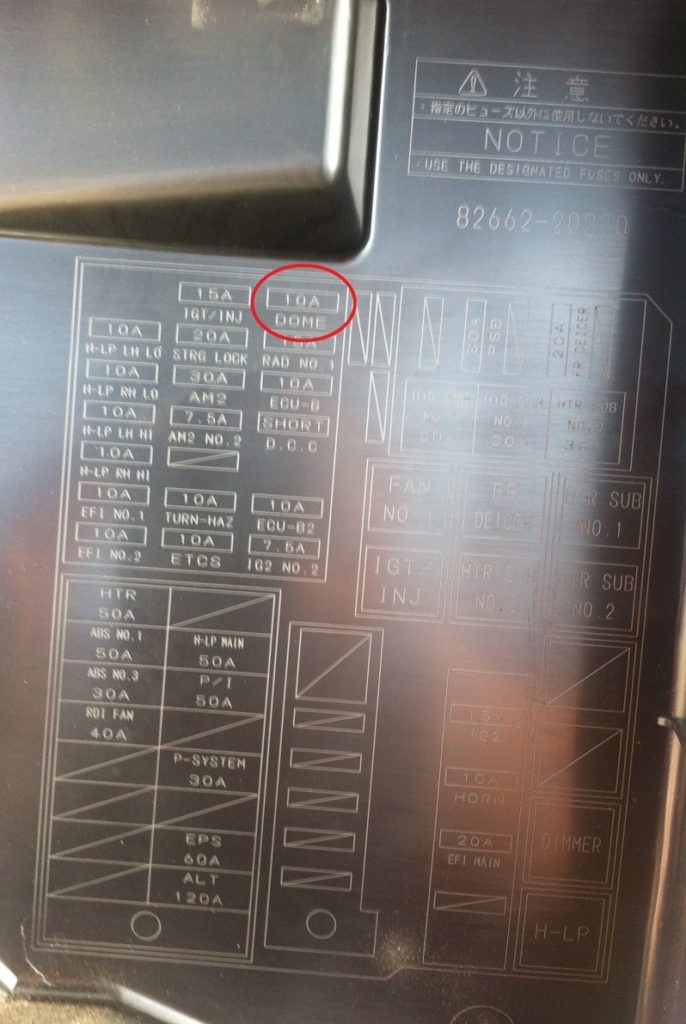

Маркировка на крышке блока Toyota Premio
Расшифровка предохранителей под капотом
| 7,5А АМ2 №2 | — Пуск с Entry&Start |
| — Кнопочный запуск | |
| — Блокировка селектора (Entry&Start) | |
| — Фиксация руля | |
| — Центральный замок, Entry&Start, антикражка | |
| — Стеклоподъемники | |
| — Ремни и преднатяжители | |
| — Сигнал о ключе и свете | |
| — Фары | |
| — Автокорректор | |
| — ПТФ и задний туман | |
| — Габариты, номер | |
| — Подсветка | |
| — Салонное освещение | |
| — Кондиционер | |
| — CAN-шина | |
| — Парковка с камерой | |
| 7,5А IG2 №2 | ЭБУ 1NZ-FE / 2ZR-FE, CVT и иммобилайзер |
| Иммобилайзер система | |
| 10А DOME | Внутреннее освещение |
| 10А ECU-B | — Зарядка АКБ |
| — ЭБУ двигателя, CVT, иммобилайзер, круиз | |
| — ABS без VSC | |
| — VSC и ABS | |
| — SRS | |
| — EPS | |
| — Центральный замок, Entry&Start, антикражка | |
| — Стеклоподъемники | |
| — Ремни безопасности | |
| — Предупреждение о ключе и свете | |
| — Комбинация приборов | |
| — Аудио, навигация, парковка | |
| — Автокорректор фар | |
| — Габариты и номер | |
| — Задний ход | |
| — Салонное освещение | |
| — Кондиционер | |
| — CAN-коммуникация | |
| — Обогрев стекла и зеркал | |
| 10А ECU-B2 | — Кнопочный запуск |
| — ЭБУ, CVT, иммобилайзер, круиз | |
| — Центральный замок, Entry&Start, антикражка | |
| — Стеклоподъемники | |
| — Кондиционер | |
| — Обогрев заднего стекла и зеркал | |
| 10А EFI №1 | ЭБУ 3ZR-FAE, CVT, иммобилайзер, круиз |
| 10А EFI №2 | |
| 10А ETCS | ЭБУ двигателя, CVT, иммобилайзер, круиз |
| 10А H-LP LH HI | Фары дальний свет |
| 10А H-LP LH LO | Фары ближний (без ксенона) |
| 10А H-LP RH HI | — Приборы |
| — Фары | |
| 10А H-LP RH LO | Фары ближний (без ксенона) |
| 10А HORN | — Центральный замок, Entry&Start, антикражка |
| — Клаaxon (сигнал) | |
| 10А TURN-HAZ | Поворотники и аварийная сигнализация |
| 15А H-LP LH LO | Фары (с ксеноном) |
| 15А H-LP RH LO | |
| 15А IG2 | — ЭБУ 1NZ-FE, CVT, иммобилайзер |
| — ЭБУ 2ZR-FE, вариатор, антикражка | |
| 15А IGT/INJ | ЭБУ 3ZR-FAE, CVT, иммобилайзер, круиз |
| 15А RAD №1 | Аудио, навигация, парковка |
| 20А EFI MAIN | ЭБУ двигателя, CVT, иммобилайзер, круиз |
| 20А FR DEICER | Антиобледенение щеток |
| 20А STRG LOCK | Блокировка рулевой системы |
| 30А ABS №3 | ABS без VSC |
| VSC и ABS системы | |
| 30А АМ2 | Система запуска |
| 30А HTR SUB №1 | Кондиционер |
| 30А HTR SUB №2 | |
| 30А HTR SUB №3 | |
| 30А P-SYSTEM | ЭБУ, CVT, иммобилайзер, круиз |
| 40А RDI FAN | Вентиляторы радиатора |
| 40А ABS №1 | — ABS без VSC |
| — VSC и ABS | |
| 50А H-LP MAIN | — Фары |
| — Автокорректор | |
| 50А HTR | Кондиционер |
| 60А EPS | EPS электроусилитель |
| 120А ALT | Зарядка аккумулятора |
| Пуск без Entry&Start | |
| Габариты и подсветка номера | |
| Подсветка интерьера |
Если у вас есть дополнения по предохранителям Toyota Allion T260 или Premio — оставляйте в комментариях.
