Тойота ТаунЭйс Ноа — предохранители и реле

Toyota Town Ace Noah — это общее обозначение линейки минивэнов, производившихся с 1985 по 2004 год и далее в обновленных версиях и поколениях до сегодняшнего дня. В этой статье мы подробно разберем расположение электронных блоков управления, назначение предохранителей и реле для Toyota Town Ace Noah, включая самые распространенные конфигурации. Особое внимание уделим предохранителю прикуривателя, блокам предохранителей в салоне и под капотом, а также реле для различных систем автомобиля.

Конфигурация блоков предохранителей и реле, их функции и размещение могут варьироваться в зависимости от года выпуска модели Toyota Town Ace Noah и комплектации электрики.

Расположение блоков предохранителей и реле Toyota Town Ace Noah

Вариант 1

Схема расположения (модели до 1998 года)

Описание компонентов

1. блок реле ABS для антиблокировочной системы тормозов
2. блок реле №2 в моторном отсеке (RJB №2)
3. управляющее реле сдвижного люка
4. реле системы EasyClose для удобного закрывания двери
5. ТВ-тюнер
6. реле режима отопителя «FOOT»
7. реле кондиционера
8. усилитель кондиционера
9. электронный блок управления кондиционером
10. реле системы управления сдвижной дверью (с 01.1998 г.)
11. реле системы управления сдвижной дверью (до 01.1998 г.)
12. приемник системы дистанционного замка
13. электронный блок управления ABS
14. электронный блок управления системы парковки
15. монтажный блок под приборной панелью
16. блок реле (правый)
17. блок реле (реле сдвижного люка)
18. усилитель аудиосистемы
19. электронный блок управления SRS (центральный датчик SRS)
20. электронный блок управления двигателем

Вариант 2

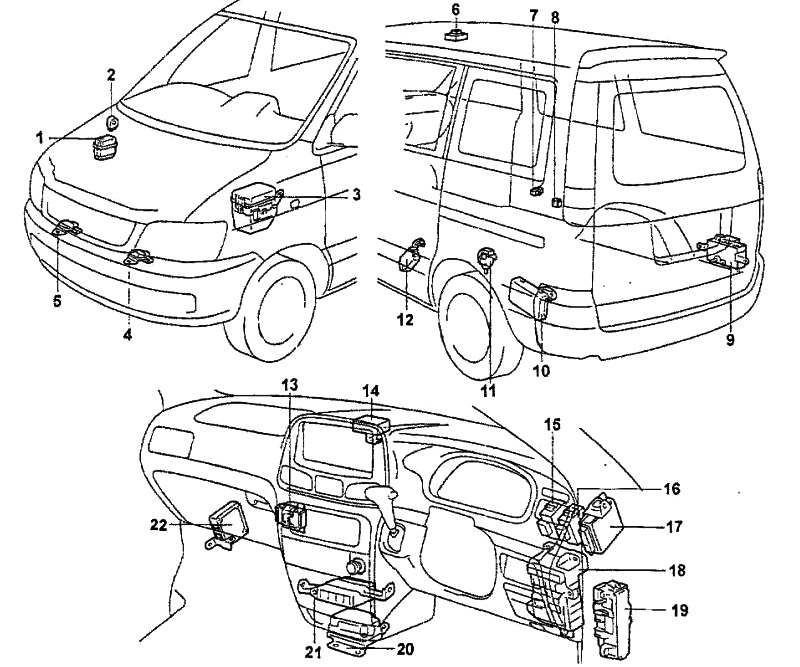

Схема расположения (модели с 1998 года)

Обозначение элементов

1. блок реле ABS
2. зуммер дистанционного замка
3. блок реле №2 в моторном отсеке (R/B №2)
4. левый передний датчик SRS
5. правый передний датчик SRS
6. управляющее реле сдвижного люка
7. реле кондиционера
8. реле режима отопителя «FOOT»
9. ТВ-тюнер
10. блок управления сдвижной дверью
11. зуммер сдвижной двери
12. реле системы EasyClose
13. усилитель кондиционера
14. приемник системы дистанционного замка
15. реле системы управления сдвижной дверью
16. электронный блок управления системой парковки
17. электронный блок управления ABS
18. монтажный блок под приборной панелью
19. блок реле (правый)
20. электронный блок управления SRS (центральный датчик SRS)
21. блок управления системы заднего обзора
22. электронный блок управления двигателем

Блок предохранителей в салоне Toyota Town Ace Noah

Главный блок предохранителей и реле салона расположен под приборной панелью со стороны водителя, за специальной защитной крышкой. Это ключевой узел для электрических систем минивэна, включая освещение, аудио и безопасность.

Вариант 1

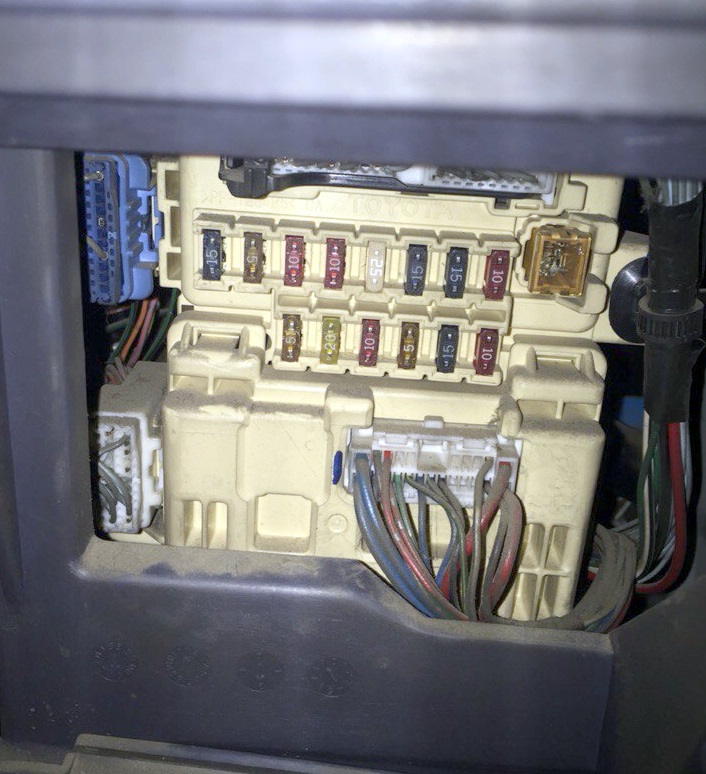

Фото — пример конфигурации блока предохранителей

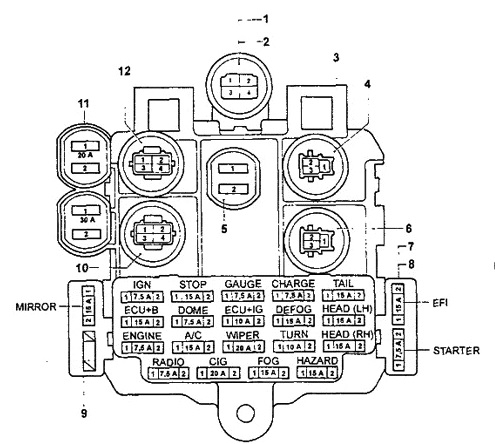

Схема блока

Назначение предохранителей и реле

1. главное реле системы впрыска для 3Y-EU;
2. реле подогрева топлива для дизельных двигателей;
3. монтажный блок №1;
4. реле задних габаритов;
5. тепловой предохранитель переднего отопителя 30А;
6. реле фар;
7. EFI система управления и самодиагностики двигателя;
8. стартер;
9. mirror управление блоком регулировки зеркал;
10. реле вентилятора переднего отoпителя;
11. POWER силовое тепловое реле, ниже без номера тепловое реле заднего вентилятора отопителя;
12. главное реле двигателя.

• IGN — зажигание;
• STOP — стоп-сигналы;
• GAUGE — клапан O/D, контрольные лампы панели приборов, клапан переключения 2WD-4WD;
• CHARGE — система (лампы) заряда аккумулятора;
• TAIL — габаритные огни;
• ECU+B — (electric control unit battery) — электрический блок управления питание от батареи;
• DOME — освещение салона;
• ECU+IG — (electric control unit ignition) — электрический блок управления питанием от замка зажигания;
• DEFOG — обогрев заднего стекла;
• HEAD (LH) — головной свет левый;
• ENGINE — потребители — трамблер, главное реле, блоки управления;
• A/C — кондиционер;
• WIPER — стеклоочистители;
• TURN — система указателей поворотов;
• HEAD (RH) — головной свет правый;
• RADIO — радио;
• CIG — часы, прикуриватель;
• FOG — противотуманные фары;
• HAZARD — аварийная сигнализация, звуковой сигнал.

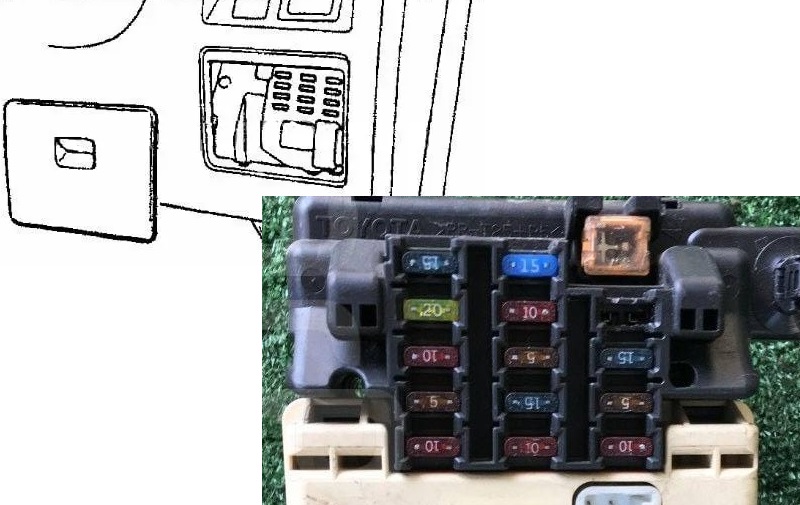

Вариант 2

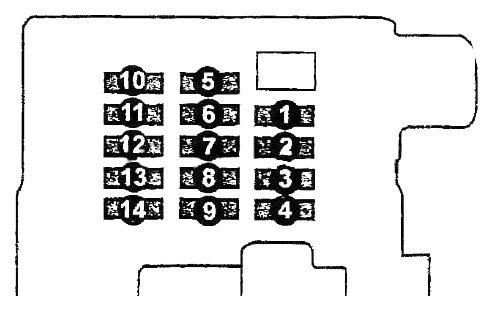

Схема блока предохранителей

Расшифровка предохранителей

Вариант 3

Проверяйте функции предохранителей по схемам на крышке блока предохранителей Toyota Town Ace Noah.

На обратной стороне блока размещены реле для электропривода окон и указателей поворотов.

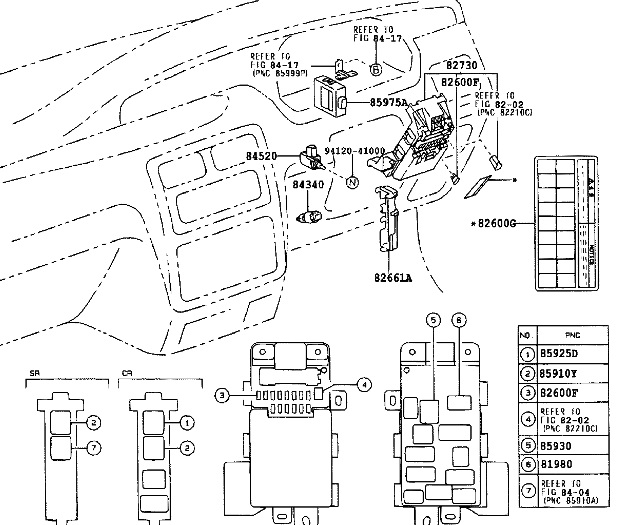

Нумерация реле и компонентов

85975A РЕЛЕ, ДОЗАТОР РАЗДВИЖНОЙ ДВЕРИ
94120-41000 ГАЙКА (ДЛЯ СТОПОРНОЙ ПЕДАЛИ СЦЕПЛЕНИЯ)
84340 ВЫКЛЮЧАТЕЛЬ, СТОП-ЛАМПА
84520 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, ЗАПУСК СЦЕПЛЕНИЯ
82730 БЛОК В СБОРЕ, СОЕДИНЕНИЕ ПРИБОРНОЙ ПАНЕЛИ
82600F ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ
82600G ПЛАСТИНА, ВНИМАНИЕ (ДЛЯ ПРЕДОХРАНИТЕЛЯ)
82661A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, NO.2
85925D РЕЛЕ, PTC НАГРЕВАТЕЛЬ
85910Y РЕЛЕ, ЗАДНИЙ ОБОГРЕВАТЕЛЬ
81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА
85930 РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО

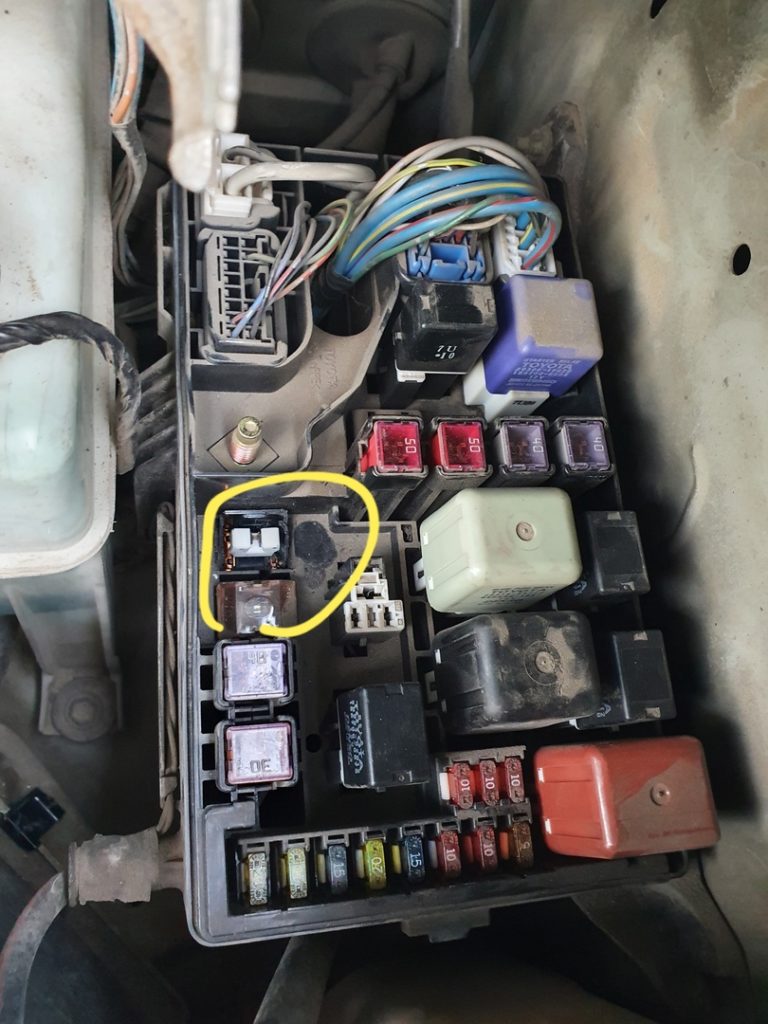

Блок предохранителей и реле под капотом Toyota Town Ace Noah

Этот блок размещен слева от аккумулятора в моторном отсеке, отвечая за основные силовые цепи и системы двигателя.

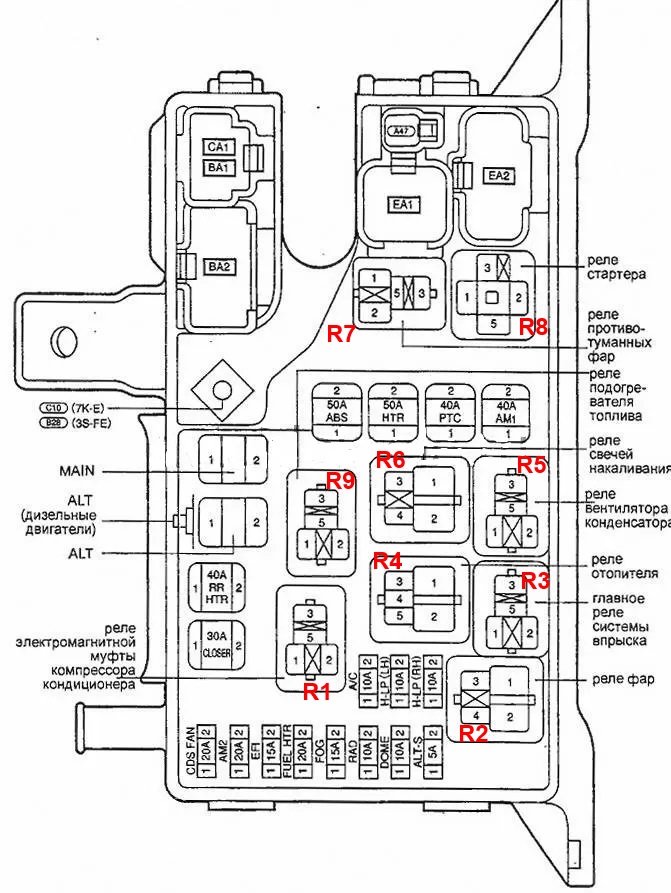

Схема блока под капотом

Описание предохранителей и реле

1. ALT-S 5 A Генератор
2. DOME 10 A Освещение салона
3. RAD 10 A Магнитола
4. FOG 15 A Противотуманные фары
5. CLOSER 15 A Система облегчения закрытия сдвижной двери
6. EFl (бензин) 15 A Система впрыска топлива / FUEL HTR (дизель) 20 A Электронная блок управления двигателем
7. AM2 20 A Замок зажигания
8. CDS FAN 20 A Вентилятор конденсатора
9. H-LP (RH) 10 A Правая фара
10. H-LP (LH) 10 A Левая фара
11. A/C 10 A Кондиционер

• R1 реле компрессора кондиционера
• R2 реле фар
• R3 главное реле системы впрыска
• R4 реле отопителя
• R5 реле вентилятора
• R6 реле свечей накаливания
• R7 реле противотуманных фар
• R8 реле стартера
• R9 реле подогревателя топлива
