Toyota Corolla E110 в кузове выпускалась с 1996 по 2002 год, включая модели 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годов, оснащенными как бензиновыми, так и дизельными моторами. За период производства авто подверглось обновлениям и рестайлингу. В этой статье мы разберем расположение и функции предохранителей, реле Toyota Corolla AE110 в кузове E110, предоставим схемы блоков предохранителей и реле Тойота Королла 110, а также укажем места их установки. Особое внимание уделим предохранителю прикуривателя в Королле 110, включая советы по замене.
Функции компонентов в блоках могут варьироваться в зависимости от комплектации. Рекомендуем проверять схемы на крышках блоков предохранителей для вашей Toyota Corolla E110.
Блоки в салоне Toyota Corolla 110
Схема расположения блоков предохранителей и реле

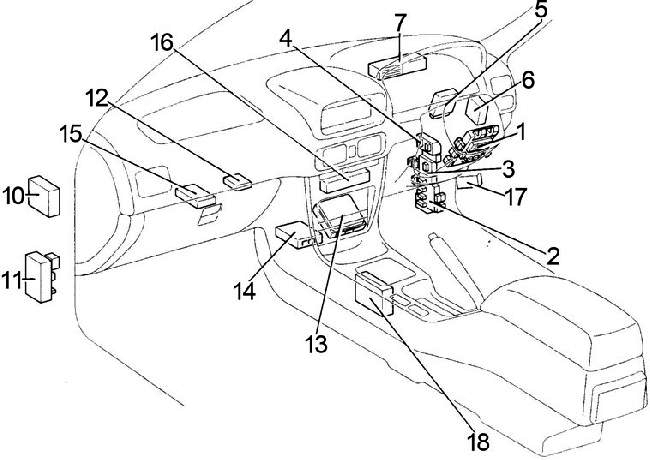

Правый руль (RHD)

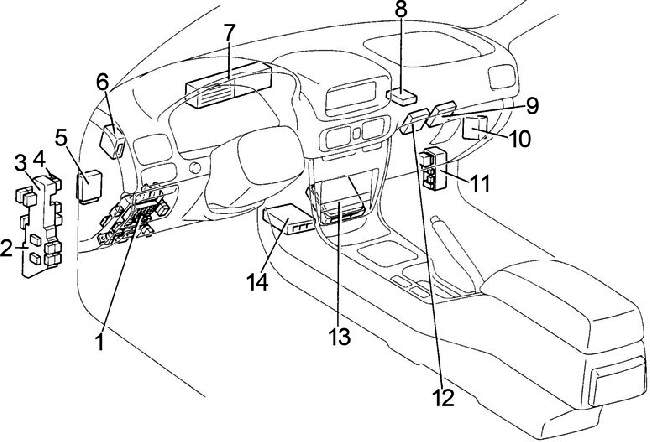

Левый руль (LHD)
Описание компонентов салонных блоков предохранителей Королла 110
- Блок предохранителей / Интегрированное реле
- Распределительный блок
- Блок реле №1
- Реле противотуманного света
- Блок управления ABS
- Компьютер транспондера ключа
- Распределительный блок
- LHD: Усилитель кондиционера
- Реле дневных ходовых огней
- Ресивер центрального замка
- Блок реле №2
- Блок управления O/D
- 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Блок управления двигателем
2C: Таймер подогревателя двигателя - Центральный блок подушек безопасности
- RHD: Усилитель кондиционера (механический кондиционер)
- RHD: Усилитель кондиционера (автоматический кондиционер)
- RHD: Реле центрального замка
- RHD: Блок управления блокировкой селектора коробки передач

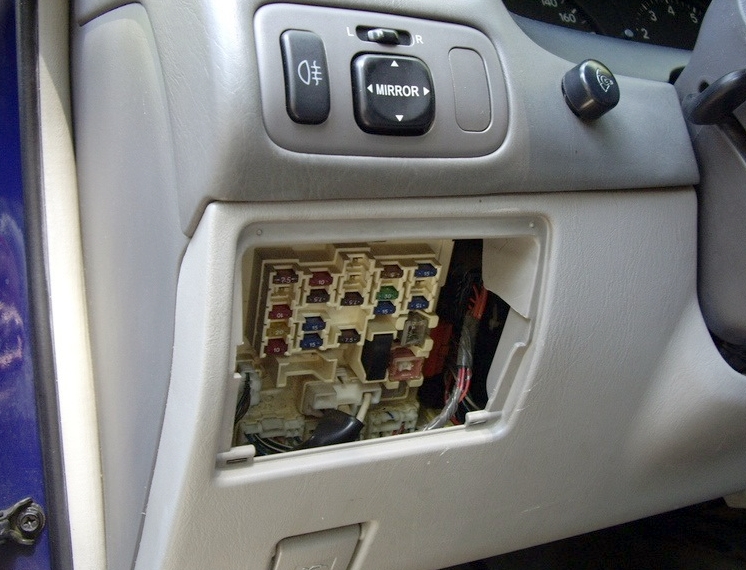

Основной блок предохранителей в салоне Тойота Королла E110
Расположен в нижней части приборной панели, за бардачком. Это ключевой блок предохранителей Toyota Corolla 110 для электрики салона.

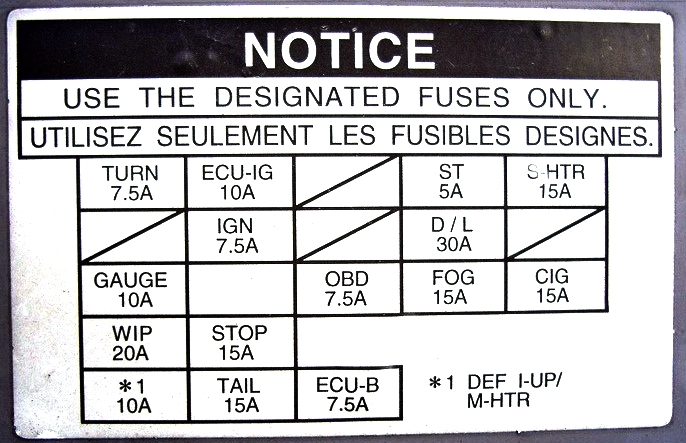

Пример схемы на крышке блока предохранителей в салоне

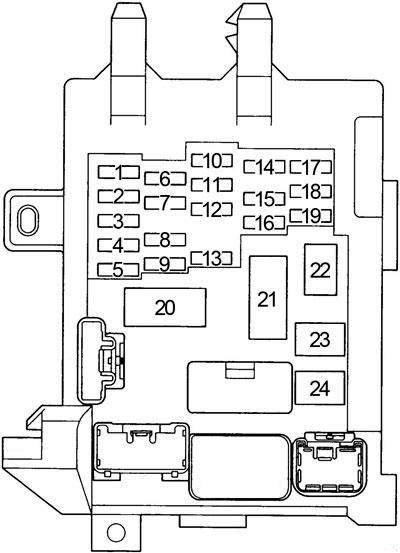

Схема блока предохранителей салон Королла 110
Расшифровка предохранителей блока в салоне Toyota Corolla E110
| 1 | 7,5A TURN — Указатели поворота, аварийная сигнализация |
| 2 | — |
| 3 | 10A GAUGE — Комбинация приборов, лампы заднего хода, кондиционер, стеклоочистители и омыватель, обогрев заднего стекла, центральный замок |
| 4 | 20А WIP — Стеклоочиститель и омыватель лобового стекла |
| 5 | 10А DEFI I/UP — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, M−HTR — блок управления зеркалами |
| 6 | 10А ECU-IG — Система запуска двигателя, вентилятор системы охлаждения, блокировка селектора АКПП, ABS, круиз-контроль |
| 7 | 7,5А IGN — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки аккумулятора, подушки безопасности, преднатяжители ремней |
| 8 | 15А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач |
| 9 | 15А TAIL — Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация |
| 10 | — |
| 11 | — |
| 12 | 7,5А OBD — Диагностический разъем OBD-II |
| 13 | 5/7,5А Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет |
| 14 | 5А ST — Система запуска двигателя, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | 30А D/L — Центральный замок, электрозамки дверей |
| 16 | 15А FOG — Противотуманный свет передний |
| 17 | 15А S-HTR — Подогрев передних сидений |
| 18 | — |
| 19 | 15А CIG — Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, преднатяжители ремней безопасности, блокировка селектора коробки передач |
| 20 | — |
| 21 | Предохранитель: «DOME» — освещение салона |
| 22 | 30/40А DEF — Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR” |
| 23 | 30A POWER — Электростеклоподъемники, люк солнцезащитный |
| 24 | Перемычка |
Предохранитель прикуривателя в Toyota Corolla 110 — это номер 19 на 15А. Если прикуриватель не работает, проверьте и замените его.
На задней стороне блока предохранителей Toyota Corolla E110 установлены дополнительные реле для ключевых систем.

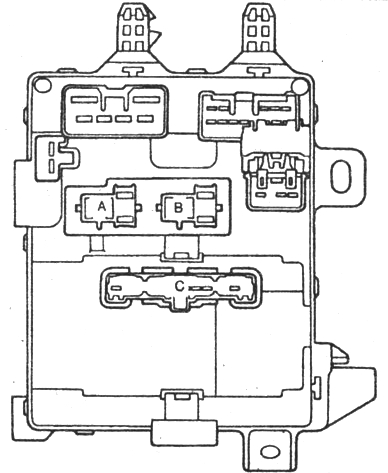

Схема реле на обратной стороне блока
Расшифровка реле блока в салоне Королла 110
- A — Реле обогревателя заднего стекла (DEF)
- B — Реле габаритов (TAIL)
- C — Интегрированное реле
Блок реле №1 в салоне Тойота Королла 110

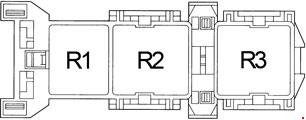

Схема блока реле №1
Функции реле блока №1
| R1 | Указатели поворота (аварийная сигнализация) |
| R2 | Топливный насос (C/OPN) |
| R3 | Электростеклоподъемники (P/W) |
Блок реле №2 в салоне

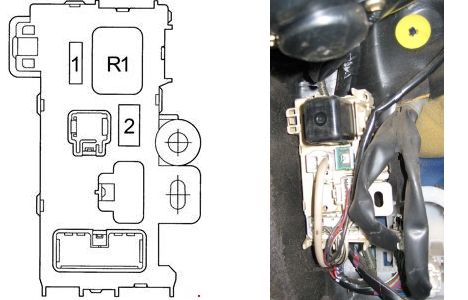

Схема блока реле №2 Королла 110
Описание элементов блока реле №2
- 15А А/С — Кондиционер, вентилятор системы охлаждения двигателя
- 40А HEATER — Кондиционер / отопитель, предохранитель: ”A/C”
- R1 — Реле отопителя (HTR)
Блоки предохранителей и реле под капотом Toyota Corolla 110

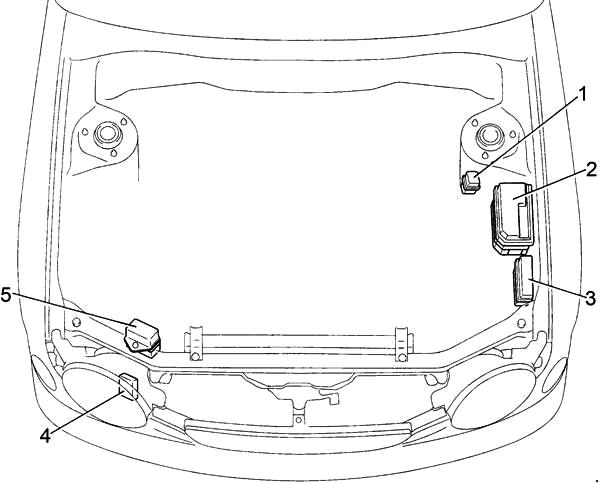

Схема расположения подкапотных блоков
Расшифровка расположения блоков под капотом E110
- Реле свечей накала (для дизеля)
- Блок предохранителей и реле
- Блок реле №1
- Реле очистителей фар
- Блок реле №2
Основной блок предохранителей и реле под капотом Королла 110
Установлен слева в моторном отсеке, у амортизационной стойки. Это основной блок для внешней электрики и двигателя Toyota Corolla E110.
Фото блока и схема с крышки для подкапотного блока предохранителей Тойота Королла 110

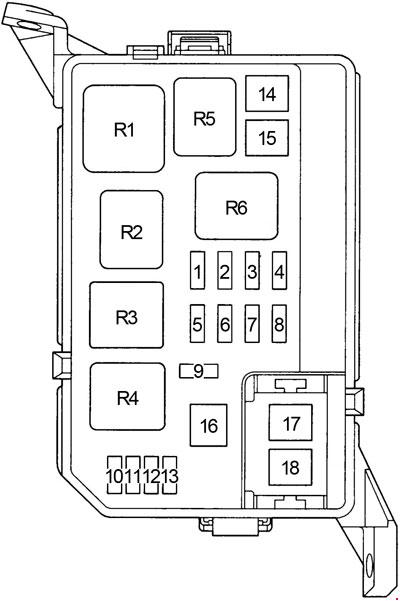

Схема подкапотного блока предохранителей E110
Назначение предохранителей подкапотного блока Toyota Corolla 110
| 1 | 5А ALT-S — Система зарядки аккумулятора |
| 2 | 10А HEAD (RH-UPR) — Правая фара (DRL — дневные ходовые огни) |
| 3 | 15А EFI — 4A-FE, 5A-FE, 7A-FE, 4E-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15А F-HTR — 2C-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 4 | 10А HORN — Звуковой сигнал, противоугонная система |
| 5 | 10А HAZARD — Аварийная сигнализация, указатели поворота |
| 6 | 15А AM2 — Система запуска, предохранители: ”ST”, ”IGN” |
| 7 | — |
| 8 | 10А HEAD (LH-UPR) — Левая фара (DRL — дневные ходовые огни) |
| 9 | 15А DOME — Аудиосистема, освещение салона, персональное освещение, освещение багажного отсека, часы, дневные ходовые огни, противоугонная система |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | — |
| 14 | 50А AM1 — Предохранители: ”CIG”, ”TURN”, ”GAUGE”, ”ECU−IG”, ”WIP” |
| 15 | 30А FAN — Вентилятор системы охлаждения |
| 30А RDI — Вентилятор системы охлаждения | |
| 16 | 40А MAIN — Система запуска, предохранители: ”HEAD (LH) или HEAD (LH−UPR), ”HEAD (RH) или HEAD (RH−UPR), ”HEAD LH−Lo” и ”HEAD RH−LO» |
| 17 | 100А ALT — Предохранители: ”RDI”, ”CDS”, ”AM1”, ”POWER”, ”D/L”, ”TAIL”, OBD, ”FOG”, ”ECU−B”, ”STOP”, ”DEF”, ”HTR” |
| 18 | 50А ABS — Антиблокировочная система тормозов ABS |
Расшифровка реле в подкапотном блоке предохранителей Королла E110
| R1 | Блок управления двигателем (ENGINE MAIN) |
| R2 | 4A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI) 2C-E: Подогрев топлива (F-HTR) |
| R3 | Фары (HEAD) |
| R4 | Стартер (ST) |
| R5 | Звуковой сигнал |
| R6 | Вентилятор системы охлаждения (FAN NO.1) |
Блок реле №1 под капотом Тойота Королла 110
Схема блока реле №1 под капотом
Назначение элементов блока реле №1 под капотом
| 1 | 30А CDS — Вентилятор системы охлаждения |
| 2 | 10А HEAD (LH-LWR) — с DRL: Левая фара (DRL — дневные ходовые огни) |
| 3 | 15А HEAD (RH-LWR) — с DRL: Правая фара |
| 4 | 7,5А DRL — Дневные ходовые огни |
| R1 | Dimmer (регулятор света фар) |
| R2 | Вентилятор системы охлаждения (A.C FAN NO.2) |
| R3 | Вентилятор системы охлаждения (A.C FAN NO.2) |
| R4 | Муфта компрессора кондиционера (A.C MG) |
Блок реле №2 под капотом

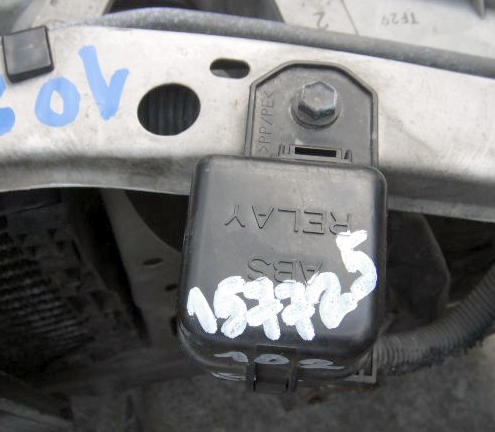

Фото расположения блока ABS и реле №2
Схема блока реле №2 для ABS
Функции реле в блоке ABS Королла 110
| R1 | Клапан ABS (ABS SOL) |
| R2 | Насос ABS (ABS MTR) |
Если у вас есть идеи, как улучшить эту статью о предохранителях и реле Toyota Corolla E110, поделитесь в комментариях — мы ценим ваш отзыв.
