Škoda Roomster: предохранители и реле

Skoda Roomster — компактный минивэн с универсальным кузовом для перевозки грузов и пассажиров. Модель производилась с 2006 по 2015 год, включая годы 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015. За это время авто подверглось обновлению. Грузовая модификация Roomster с закрытыми боковыми панелями известна как Skoda Praktik. В этой статье мы подробно разберем расположение и описание блоков предохранителей и реле для Škoda Roomster, с фото и схемами размещения, а также выделим отдельно предохранитель прикуривателя Škoda Roomster для удобства поиска.

Функции предохранителей и их номиналы зависят от года выпуска Škoda Roomster и уровня комплектации. Рекомендуем проверять данные по руководству по эксплуатации вашего автомобиля.

Расположение блоков в салоне

Блок с предохранителями в салоне

Этот блок размещен в нижней секции торпедо, за съемной защитной панелью.

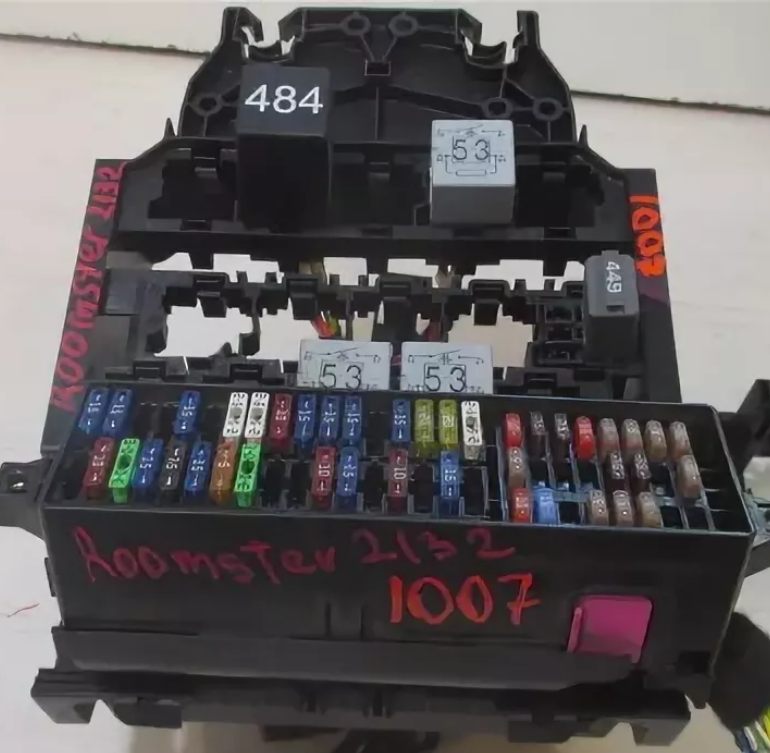

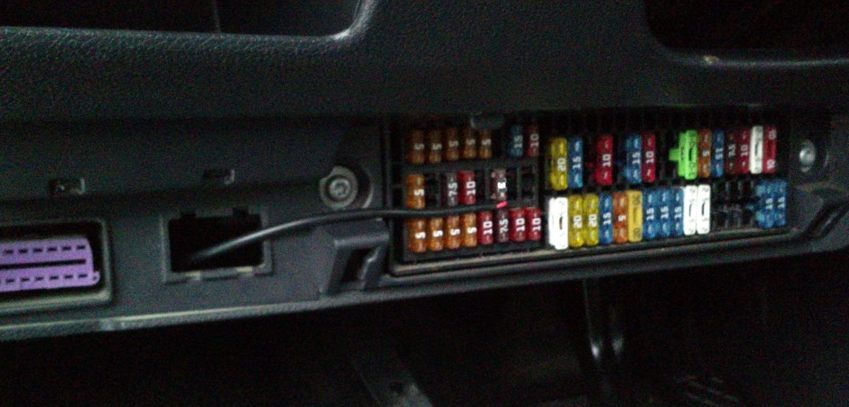

Фотография блока предохранителей Škoda Roomster

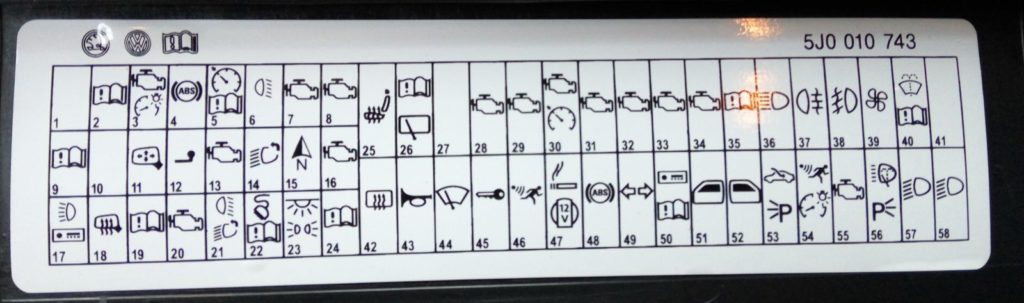

На внутренней стороне крышки часто прикреплена схема предохранителей в формате наклейки или инструкции. Приведем один из примеров декодировки для Škoda Roomster.

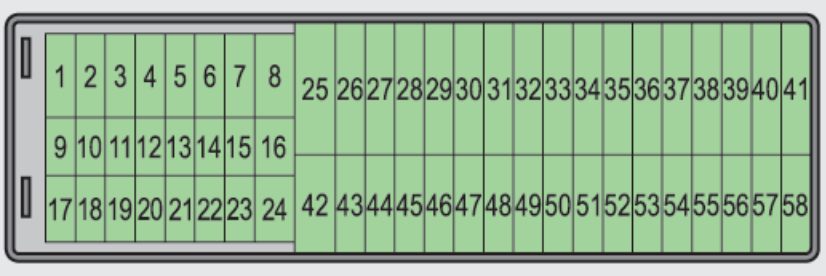

Общая схема предохранителей в салоне Škoda Roomster

Расшифровка для версий Škoda Roomster до 2010 года

1. 5А Рулевое управление с электрогидравлическим усилителем
2. 5А Панель приборов, регулирование угла наклона фар
3. 5А Блок управления двигателем — бензиновый
4. 5А Блок управления устройством ABS
5. 5А Бензиновый двигатель: выключатель сигнала торможения, устройство «Тempomat» 5
6. Не занято
7. 15А Блок управления двигателем 1,2 л
8. 10А Клапанные форсунки -1,4 л; 1,6 л
9. 5А Панель управления отопителем, блок управления кондиционером, оборудование для облегчения стоянки, блок управления динамическими фарами
10. 7,5А клапан PCV
11. 7,5А Устройство управления зеркалами, стеклоподъемник
12. 10А Фара заднего хода
13. 10А Блок управления двигателем (автоматическая коробка передач)
14. 10А Двигатель динамических передних фар
15. 5А Навигация PDA
16. Не занято
17. 5А Стояночный огонь левый, освещение номерного знака
18. 5А Стояночный огонь правый
19. 5А Радиоприемник, центральный блок управления электрической бортовой сетью
20. 5А Панель приборов, датчик угла поворота рулевого колеса, ESP, центральный блок управления электрической бортовой сетью
21. 10А Стoп-cигнaлы
22. 7,5А Панель управления отопителем, блок управления кондиционером, оборудование для облегчения стоянки, телефон
23. 10А Освещение внутреннего пространства автомобиля, вещевого ящика и багажника
24. 10А Замок крышки багажника
25. 20А Обогрев сидений
26. 15А Обогреваемые форсунки стеклоомывателей ветрового стекла, стеклоомыватели
27. Не занято
28. 10А Бензиновый двигатель: клапан AKF, дизельный двигатель регулирующая заслонка
29. 10А Впрыскивание — двигатель 1,2 л
30. 15А Топливный насос – бензиновый двигатель
31. 10А Лямбда–зонд
32. 5А Дизельный двигатель: выключатель сигнала торможения и сцепления, устройство «Тempomat», реле топливного насоса + реле свечей накаливания
33. 30А Блок управления двигателем — дизельный двигатель
34. 30А Блок управления двигателем 1,4 л; 1,6 л, 15А Топливный насос — дизельный двигатель
35. Не занято
36. 15/5А Фaры дaльнeгo cвeтa
37. 7,5А Задняя противотуманная фара
38. 10А Противотуманные фары
39. 25А Вентилятор отопителя
40. 10А Стеклоочиститель заднего стекла
41. Не занято
42. 25А Обогрев заднего стекла
43. 20А Гудок
44. 20А Стеклоочистители ветрового стекла
45. 15А Блок управления электрооборудованием «Комфорт»
46. 5А Блок управления двигателем 1,4 л; 1,6 л
47. 15А Прикуриватель, штепсельная розетка в багажнике
48. 5А АБС
49. 15А Укaзaтeли пoвoрoтa
50. 10А Радиоприемник, подготовка для телефона, многофункциональный модуль
51. 25А Электроуправляемый стеклоподъемник (передний — задний) — левая сторона
52. 25А Электроуправляемый стеклоподъемник (передний — задний) — правая сторона
53. Не занято
54. 15А Тревога противоугонного устройства
55. Не занято
56. 25А Фарообмыватели передних фар
57. 15А Фара ближнего света левая
58. 15А Фара ближнего света правая

Предохранитель прикуривателя в Škoda Roomster — номер 47, номинал 15А. Это ключевой элемент для устранения неисправностей розетки.

Декодировка для моделей Škoda Roomster с 2010 года

Предохранитель прикуривателя в моделях после 2010 года — номер 47. Полезно знать для самостоятельного ремонта Škoda Roomster.

Блок реле в салоне

Реле расположены ниже панели приборов, непосредственно за основным блоком предохранителей Škoda Roomster.

Фото — пример

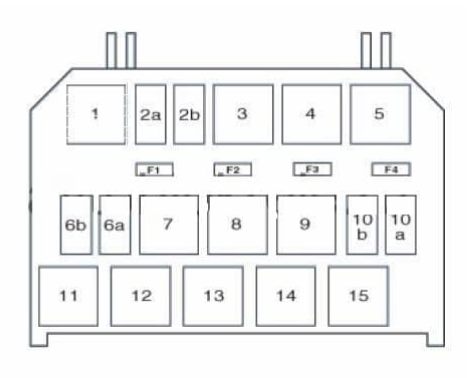

Схема блока реле Škoda Roomster

Расшифровка реле и предохранителей в блоке

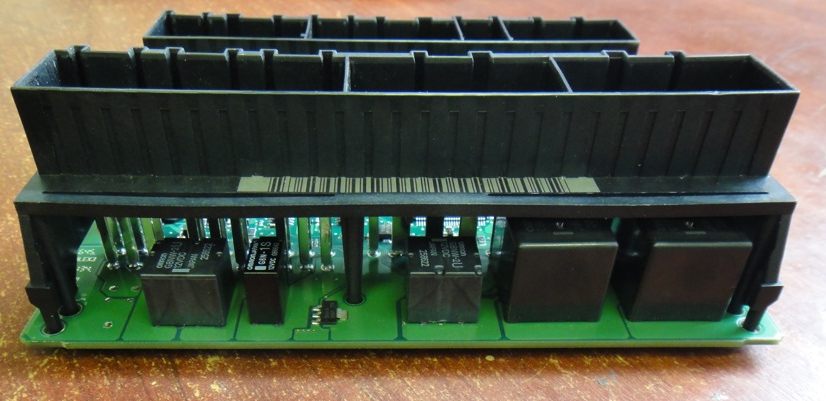

Часть несъемных реле интегрирована в блок комфорта, например, реле стеклоочистителя для Škoda Roomster.

Блок под капотом в Škoda Roomster

Этот блок установлен на положительном выводе аккумулятора и включает секцию мощных предохранителей (вставок) и секцию обычных предохранителей, которая может быть размещена по-разному в зависимости от модификации.

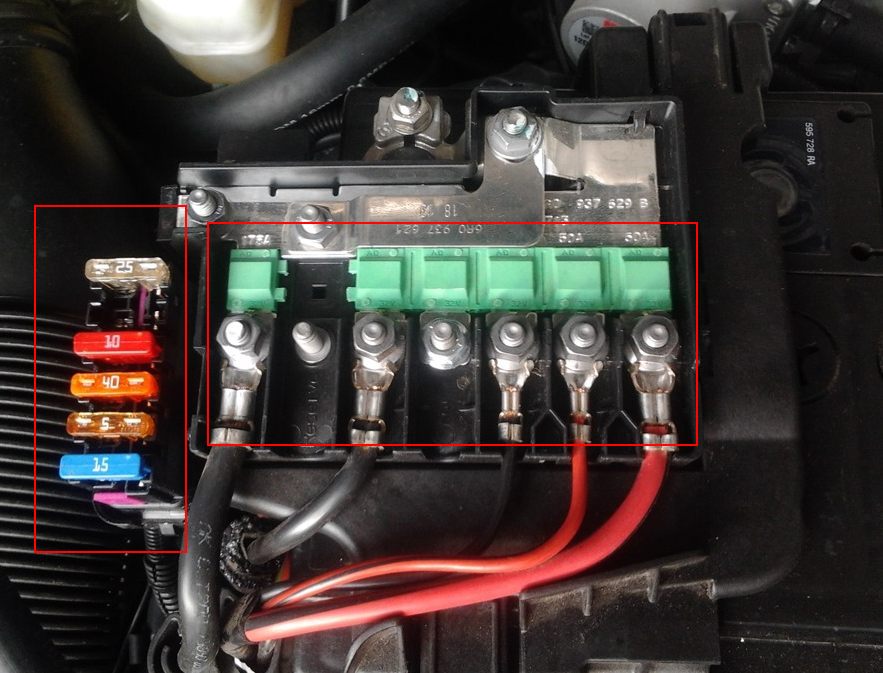

Фотография блока под капотом

Схема. Вариант 1 для предохранителей под капотом Škoda Roomster.

Расшифровка элементов

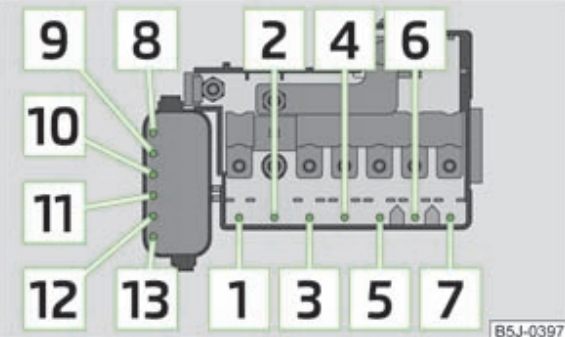

Схема. Вариант 2 для блока под капотом Škoda Roomster.

Расшифровка

Руководство по эксплуатации Škoda Roomster

Дополнительные сведения о техническом обслуживании, ремонте и электрике Skoda Roomster доступны в официальной инструкции в формате PDF: «скачать».
