Первое поколение Skoda Octavia (платформа A4) было представлено в 1996 году и выпускалось до 2004 года в вариантах кузова лифтбек и универсал. Производство модели продолжалось в отдельных регионах до 2010 года под обозначением Octavia Tour. Автомобиль оснащался бензиновыми двигателями 1.4, 1.6, 1.8, 2.0 литра, а также 1.9-литровым дизелем. В этой статье подробно разберем предохранители и реле Skoda Octavia Tour 1 поколения (A4), включая расположение блоков предохранителей, схемы реле Шкода Октавия, фото и инструкции по замене. В конце предоставим возможность скачать схемы электрооборудования Octavia A4 для самостоятельного ремонта.
Если схемы не подходят или вы владелец второго поколения Skoda Octavia (A5), ознакомьтесь с руководством для A5 по предохранителям и реле.
Блоки в салоне
Блок предохранителей

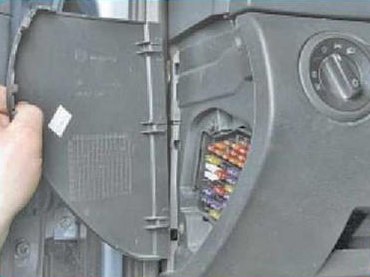

Расположен на конце приборной панели со стороны водителя, за съёмной защитной крышкой. Это основной блок предохранителей Skoda Octavia Tour для салонного электрооборудования.

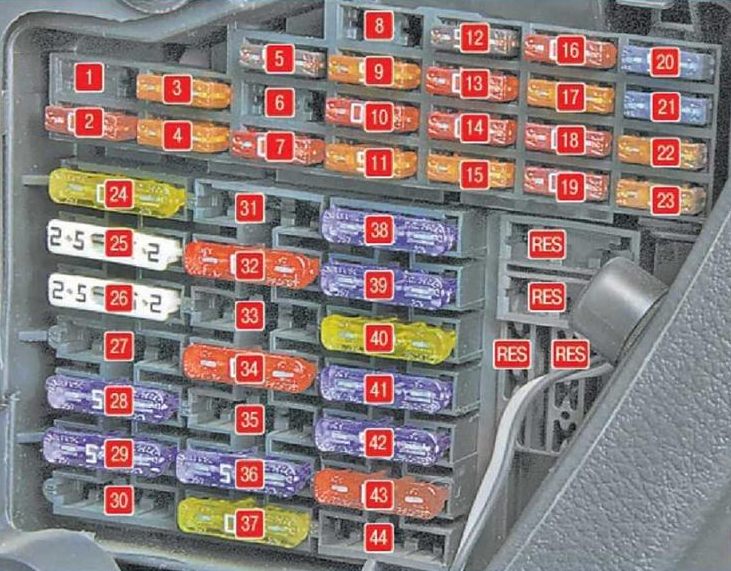

Схема
Описание
| 1 | 10А Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей |
| 2 | 10А Указатели поворота, фары с ксеноновыми лампами |
| 3 | 5А Освещение вещевого ящика |
| 4 | 5А Освещение номерного знака |
| 5 | 7,5А Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat |
| б | 5А Система замков с центральным управлением |
| 7 | 10А Фары заднего хода, сенсоры паркования |
| 8 | 5А Телефон |
| 9 | 5А ABS, ESP |
| 10 | 10А Зажигание |
| 11 | 5А Панель приборов |
| 12 | 7,5А Электропитание системы диагностирования |
| 13 | 10А Фонари сигнала торможения |
| 14 | 10А Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением) |
| 15 | 5А Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида |
| 16 | 10А Кондиционер |
| 17 | 5А Обогрев жиклеров опрыскивателей, 30А Фонарь дневного света |
| 18 | 10А Правая фара дальнего света |
| 19 | 10А Левая фара дальнего света |
| 20 | 15А Правая фара ближнего света, регулирование высоты фар |
| 21 | 15А Левая фара ближнего света |
| 22 | 5А Правый стояночный огонь |
| 23 | 5А Левый стояночный огонь |
| 24 | 20А Передние стеклоочистители, электродвигатель стеклоомывателя |
| 25 | 25А Вентилятор отопителя, кондиционер, Climatronic |
| 26 | 25А Обогрев стекла крышки багажника |
| 27 | 15А Стеклоочиститель заднего стекла |
| 28 | 15А Топливный насос |
| 29 | 15А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель |
| 30 | 20А Электроуправляемый солнечный люк в крыше |
| 31 | Незанято |
| 32 | 10А Бензиновый двигатель — клапанные форсунки, 30А Дизельный двигатель топливный насос высокого давления, блок управления |
| 33 | 20А Фарообмыватель передних фар |
| 34 | 10А Бензиновый двигатель: блок управления, 10А Дизельный двигатель: блок управления |
| 35 | 30А Розетка для подключения прицепа, розетка в багажнике |
| 36 | 15А Противотуманные фары |
| 37 | 20А Бензиновый двигатель: блок управления, 5А Дизельный двигатель: блок управления |
| 38 | 15А Лампа освещения багажника, центральный замок, внутреннее освещение салона |
| 39 | 15А Система аварийной световой сигнализации |
| 40 | 20А Звуковой сигнал (гудок) |
| 41 | 15А Прикуриватель |
| 42 | 15А Радиоприемник, телефон |
| 43 | 10А Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления |
| 44 | 15А Обогрев сидений |
Предохранитель прикуривателя в Skoda Octavia Tour — номер 41 на 15А.
Блок реле

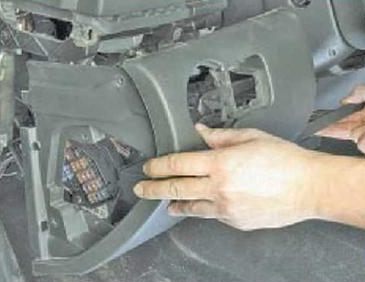

Монтируется под приборной панелью за декоративной панелью. Здесь размещены ключевые реле для систем Octavia A4, включая сигнализацию и стеклоочистители.

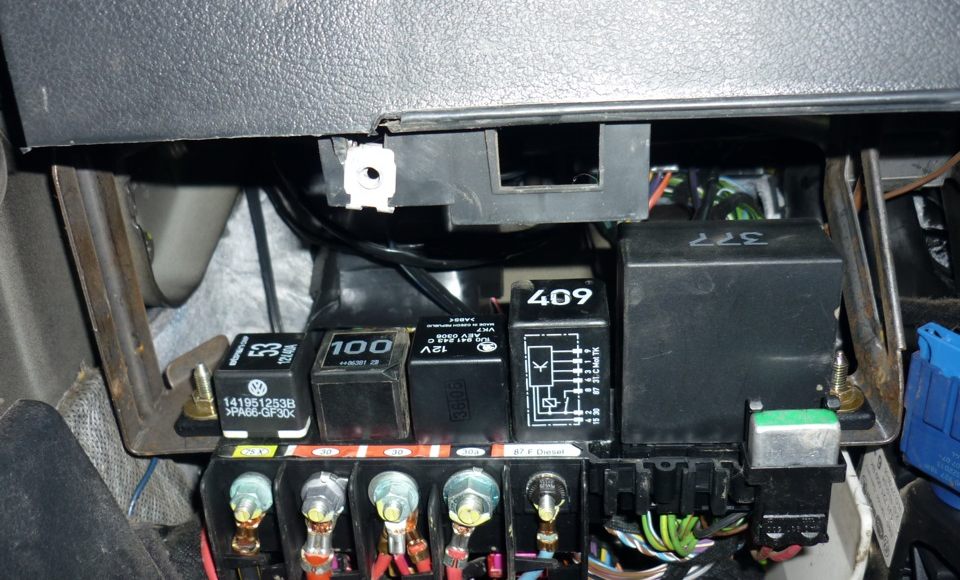

Фото — пример расположения

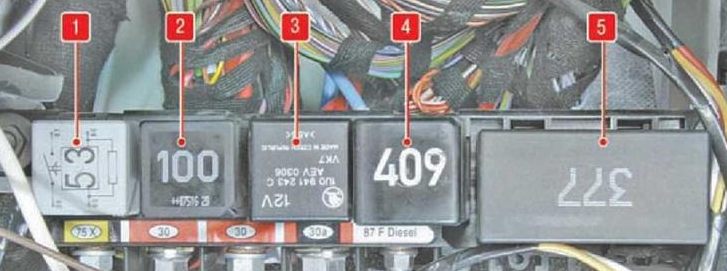

Обозначение реле
Расшифровка
- реле звукового сигнала;
- коммутационное реле;
- усилитель освещения;
- реле топливного насоса;
- блок управления работой стеклоочистителя.
В версиях с расширенным электрооборудованием Skoda Octavia A4 устанавливается дополнительная панель реле сверху, содержащая стандартные релейные модули для фар, сигнала и других систем.
Блок под капотом

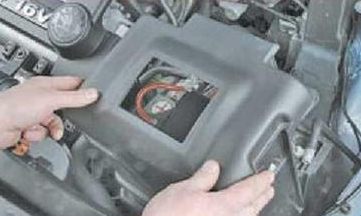

Этот блок предохранителей и реле Шкода Октавия расположен на крышке аккумуляторной батареи и включает мощные предохранители (плавкие вставки) для основных цепей, таких как генератор и ABS.

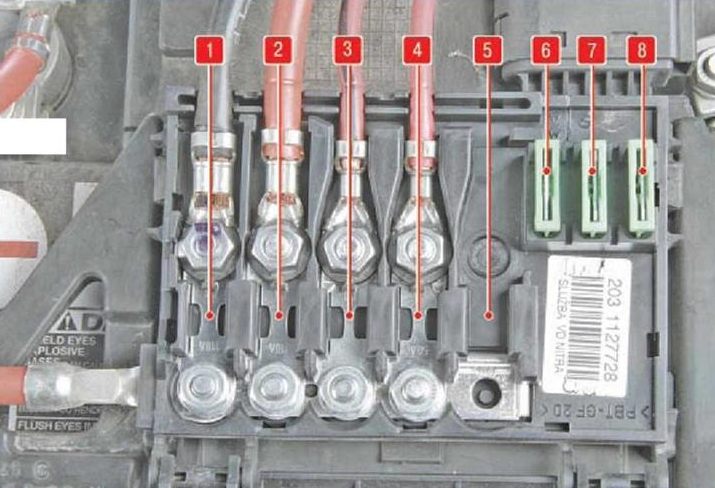

Схема
Обозначение
| 1 | 110/150А Генератор |
| 2 | 110А Блок управления освещением салона |
| 3 | 40/50А Электродвигатель системы охлаждения двигателя |
| 4 | 50А Электронный блок управления |
| 5 | 50А Свечи накаливания дизельных двигателей |
| 6 | 30А Электродвигатель системы охлаждения двигателя |
| 7 | 30А Блок управления ABS |
| 8 | 30А Блок управления ABS |
Электросхемы Шкода Октавия
Для более глубокого понимания электрооборудования Skoda Octavia A4 и Octavia Tour рекомендуем изучить полные электросхемы: «скачать». Они помогут в диагностике и ремонте систем предохранителей и реле.
На нашем канале доступно видео по теме предохранителей Skoda Octavia 1 поколения. Просмотрите и подпишитесь для дополнительных советов по ремонту.
Если у вас есть дополнения по схемам реле или предохранителям Octavia Tour, оставьте комментарий ниже.
