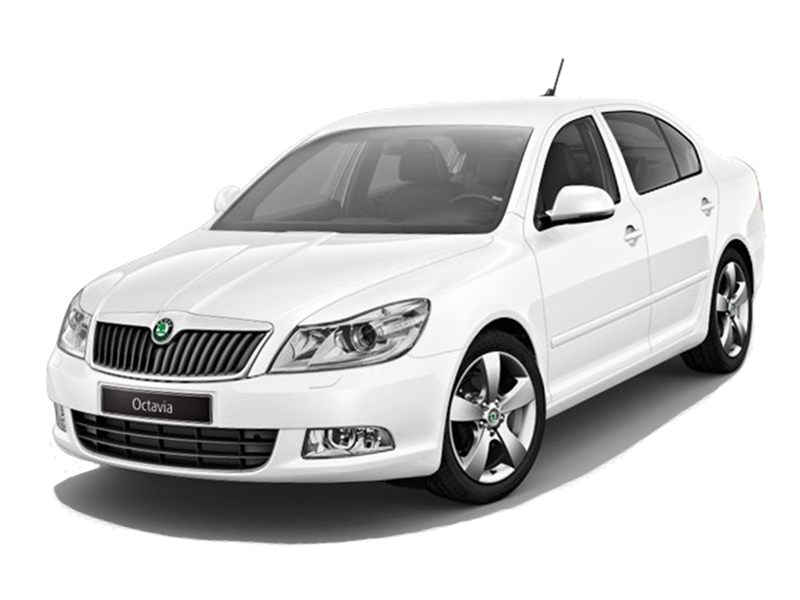

Skoda Octavia A5 (MK2) второго поколения разработана на базе платформы A5. Модель выпускалась в период с 2004 по 2013 год в вариантах кузова лифтбэк и универсал, оснащалась как бензиновыми, так и дизельными силовыми агрегатами. В этой статье мы подробно разберем блоки предохранителей и реле Шкода Октавия A5 (второе поколение), их точное расположение, предоставим актуальные фотографии и электрические схемы. Особо остановимся на предохранителях, отвечающих за прикуриватель и омыватель, включая советы по замене. В завершение предлагаем скачать полную электрическую схему автомобиля Skoda Octavia A5 для самостоятельного ремонта.
Конфигурация элементов в блоке, их функции и количество могут варьироваться в зависимости от года выпуска, комплектации и региона поставки автомобиля.
Блоки в салоне
Блок предохранителей

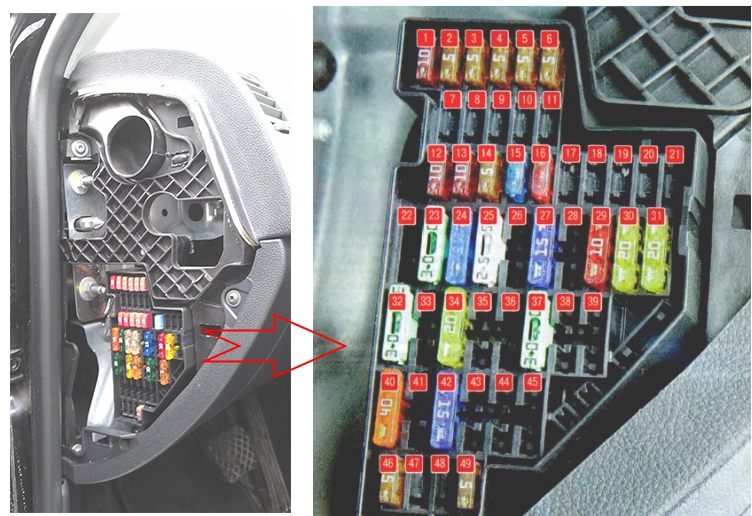

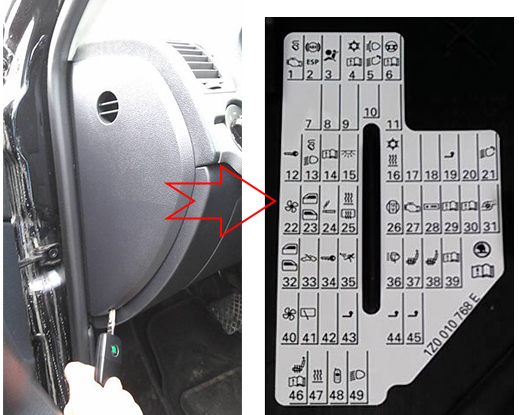

Этот блок размещен на торце торпедо за специальной крышкой. На обратной стороне крышки обычно прикреплена актуальная схема предохранителей в формате вкладыша для удобства диагностики.
Фото — схема
Описание
| 1 | 10А Диагностический разъем, блок управления двигателем, топливный насос |
| 2 | 5А Блок управления ABS, ESP |
| 3 | 5А Подушки безопасности |
| 4 | 5А Обогреватель, кондиционер, фонарь света заднего хода |
| 5 | 5А Электро корректор света фар |
| 6 | 5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке |
| 7 | Резерв |
| 8 | Резерв |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Резерв |
| 12 | 10А Блок управления центральным замком |
| 13 | 10А Блок управления наружным освещением, стоп-сигналы |
| 14 | 5А Блок управления АКП, замок селектора выбора передач |
| 15 | 7,5А Блок управления освещением салона |
| 16 | 10А Система климат — контроля |
| 17 | Дополнительное оборудование |
| 18 | 5А Датчики системы помощи при парковке |
| 19 | 5А Блок управления тягово — сцепным устройством |
| 20 | 5А Система помощи при трогании с места на подъем |
| 21 | Резерв |
| 22 | 40А Вентилятор системы климат-контроля |
| 23 | 30А Стеклоподъемник передних окон |
| 24 | 15А предохранитель прикуривателя |
| 25 | 25/30А Обогрев заднего стекла. Дополнительный обогреватель |
| 26 | 20А Штепсельная розетка в багажнике |
| 27 | 15А Реле топливного насоса, топливные форсунки |
| 28 | Дополнительное оборудование |
| 29 | 10А Блок управления двигателем |
| 30 | 20А Блок управления АКП |
| 31 | 20А Вакуумный насос тормозной системы |
| 32 | 30А Стеклоподъемники задних дверей |
| 33 | 25А Электропривод люка крыши |
| 34 | 20А Блок управления функциями комфорта |
| 35 | 5А Противоугонная система |
| 36 | 20А Омыватели фар |
| 37 | 20А Обогрев передних сидений |
| 38 | 30А Обогрев заднего сиденья |
| 39 | Резерв |
| 40 | 40А Вентилятор системы отопления |
| 41 | 15А Стеклоочиститель окна задней двери |
| 42 | 15А Стеклоомыватель ветрового окна |
| 43 | 15А Тягово-сцепное устройство |
| 44 | 20А Тягово-сцепное устройство |
| 45 | 15А Тягово-сцепное устройство |
| 46 | 5А Обогрев жиклеров стеклоомывателей |
| 47 | 5А Реле дополнительного обогревателя |
| 48 | Резерв |
| 49 | 5А Центральный переключатель света |
Предохранитель прикуривателя — номер 24 номиналом 15А. Для омывателя лобового стекла отвечает элемент №42 также на 15А. Полезные советы по замене предохранителей Skoda Octavia A5 доступны в схемах ниже.
Блок реле

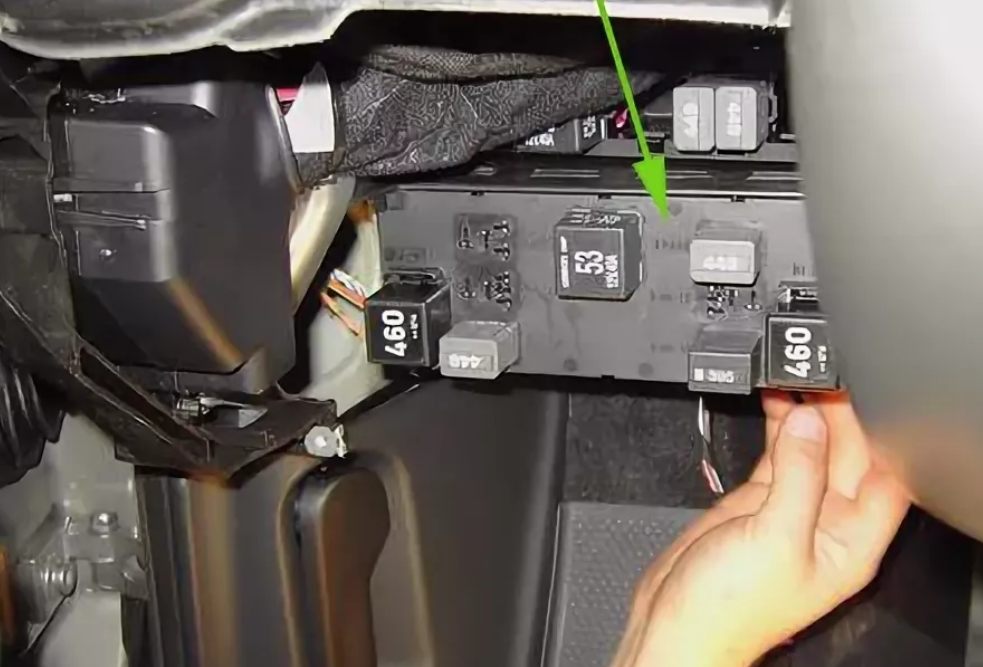

Блок реле установлен под приборной панелью, за декоративной облицовкой для защиты от пыли и влаги.
Вариант 1

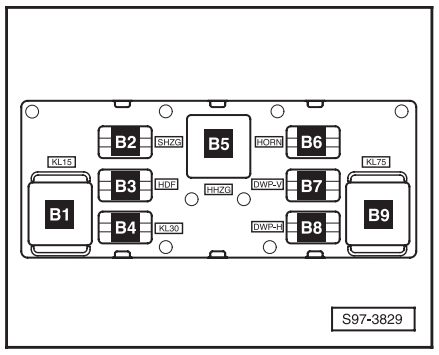

Схема
Обозначение
- B4 — реле напряжения питания (30)
- B5 — реле обогрева заднего стекла
- B6 — реле звукового сигнала
- B7 — реле -1- насоса омывателя стекла
- B8 — реле -2- насоса омывателя стекла
- B9 — кoммутaциoннoe рeлe для кoнтaктa X
Вариант 2
В этой конфигурации блок реле интегрирован с центральным блоком управления (ЦБУ) для оптимизации электрики Skoda Octavia A5.

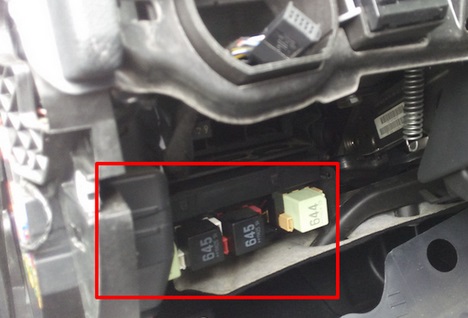

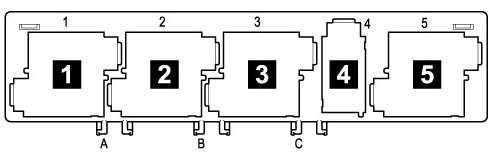

Блок реле под ЦБУ
Схема
Назначение
- рeлe нaпряжeния питaния (15) -J329-
- реле устройства для обогрева заднего стекла -J9-
- рeлe нaпряжeния питaния (50) -J682- / реле стартера 1 -J906-
- реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
- коммутационное реле для контакта Х -J59-

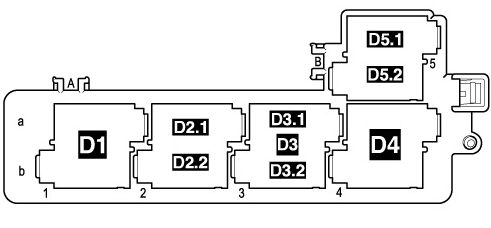

Дополнительный блок реле над ЦБУ
Расшифровка
- D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой тепло производительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
- D2.1 — реле звукового сигнала -J4-
- D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
- D3 — реле для большой тепло производительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС))
D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем) - D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
- D4 — реле стартера 2 -J907-
- D5.1 — рeлe фaрooбмывaтeлeй -J39
- D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)
Подробные инструкции по доступу к блоку, демонтажу и замене реле, включая видеоуроки по блоку комфорта Skoda Octavia A5, можно найти в специальных руководствах.

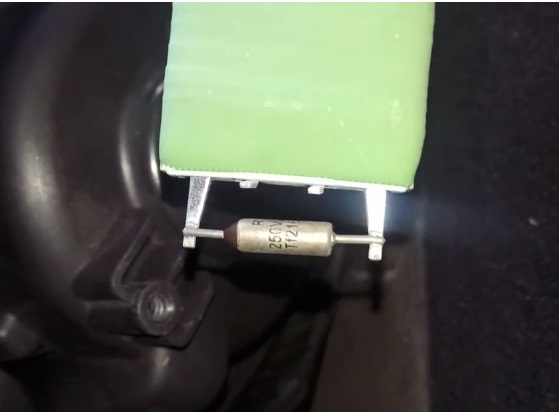

Проблемы с работой печки? В ряде комплектаций установлен отдельный термо-предохранитель для системы отопления, который требует самостоятельной проверки.
Видеоинструкция по его замене поможет быстро устранить неисправность.
Блок под капотом

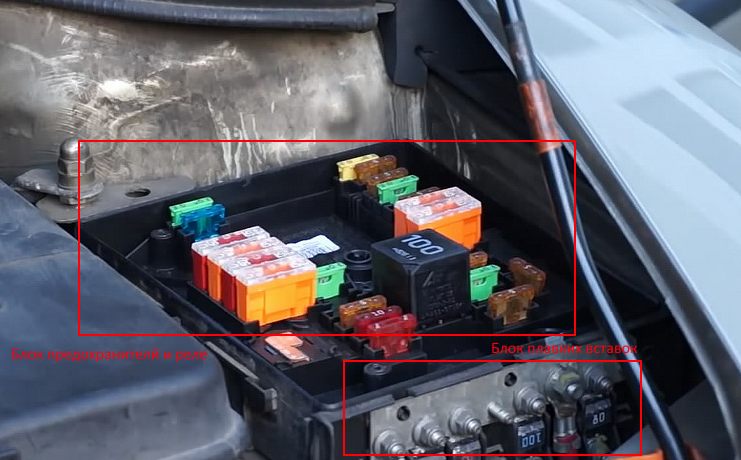

Расположен слева в моторном отсеке под пластиковой крышкой; включает два раздела: основной блок с предохранителями и реле, а также секцию мощных плавких предохранителей для высокотоковых цепей.
- отдел предохранителей и реле
- отдел предохранителей высокой мощности в виде плавких вставок

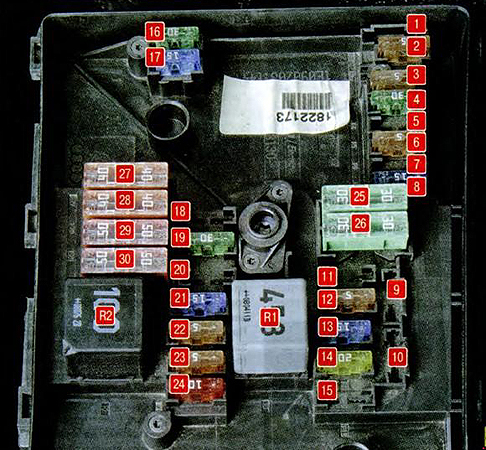

Схема блока предохранителей и реле
Назначение предохранителей
| 1 | Резерв |
| 2 | 5А Подрулевые переключатели |
| 3 | 5А Диагностический разъем |
| 4 | 30А Гидроэлектронный модуль ABS |
| 5 | 15А Блок управления АКП |
| 6 | 5А Комбинация приборов |
| 7 | Резерв |
| 8 | 15А Аудиосистема |
| 9 | 5А Телефон |
| 10 | 5А Питание реле блока управления двигателем |
| 11 | 20А Блок управления дополнительным обогревателем и вентиляцией |
| 12 | 5А Блок управления информационной шиной |
| 13 | 15А Блок управления двигателем |
| 14 | 20А Зажигание |
| 15 | 5/15А Датчик концентрации кислорода, реле топливного насоса, реле свечей накаливания |
| 16 | 30А Блок управления ABS |
| 17 | 15А Звуковой сигнал |
| 18 | 30А Усилитель звука |
| 19 | 30А Стеклоочистители ветрового окна |
| 20 | Резерв |
| 21 | 15А Датчик концентрации кислорода |
| 22 | 5А Выключатель педали сцепления тормоза |
| 23 | 5/10/15А Насос дополнительного воздуха, ТНВД, датчик массового расхода воздуха |
| 24 | 10А Клапан рециркуляции отработавших газов |
| 25 | 30А Правая фара |
| 26 | 30А Левая фара |
| 27 | 40А Насос дополнительного воздуха, предварительный подогрев |
| 28 | 40А Стартер |
| 29 | 50А Питание зажима 30 |
| 30 | 50А Зажим X — оборудование, подсоединенное к этой клемме, автоматически включается в момент пуска двигателя. |
Расшифровка реле
- R1 — Реле электродвигателя вентилятора радиатора
- R2 — Реле управления АКП
- R3 — реле напряжения питания (15)
Электросхемы Skoda Octavia 2
Если возникли вопросы по электрике Skoda Octavia A5, рекомендуем ознакомиться с полными электросхемами: «скачать» или обсудить в комментариях. Это поможет в самостоятельной диагностике и ремонте.
На нашем канале доступно видео по теме предохранителей и реле Шкода Октавия A5. Смотрите, чтобы лучше разобраться, и не забудьте подписаться за обновлениями.
