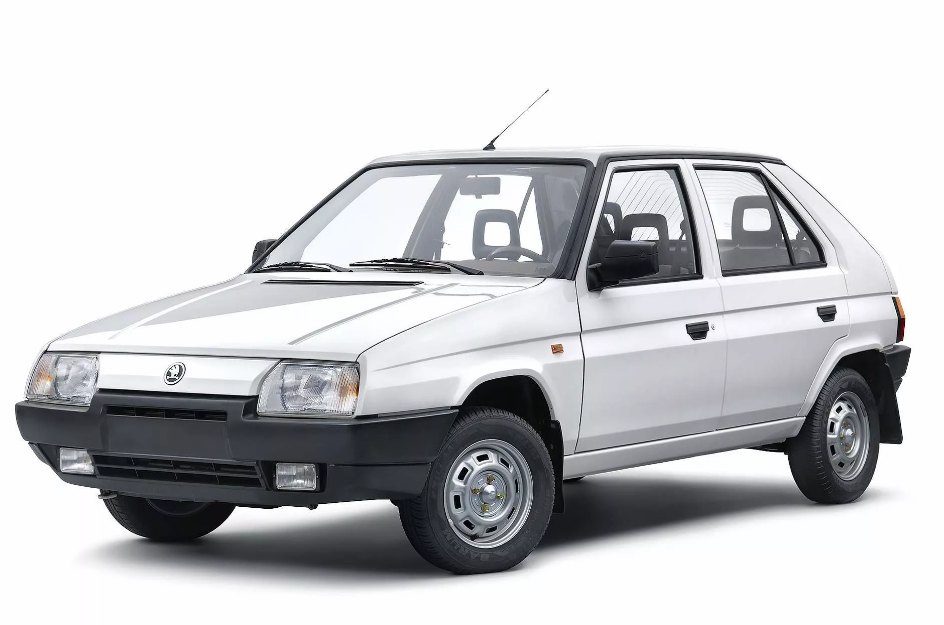

Skoda Favorit производилась с 1987 по 1995 год в вариантах кузовов хэтчбэк, пятидверный универсал (Skoda Forman) и двухместный пикап (фургон). В этой статье мы разберем расположение блока предохранителей и реле в Skoda Favorit (Forman), включая детальную схему и назначение всех компонентов для владельцев автомобилей этой модели.
Блок предохранителей в салоне

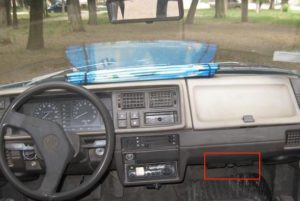

Блок предохранителей и реле в Skoda Favorit расположен под приборной панелью со стороны переднего пассажира и защищен пластиковой крышкой для удобства доступа.

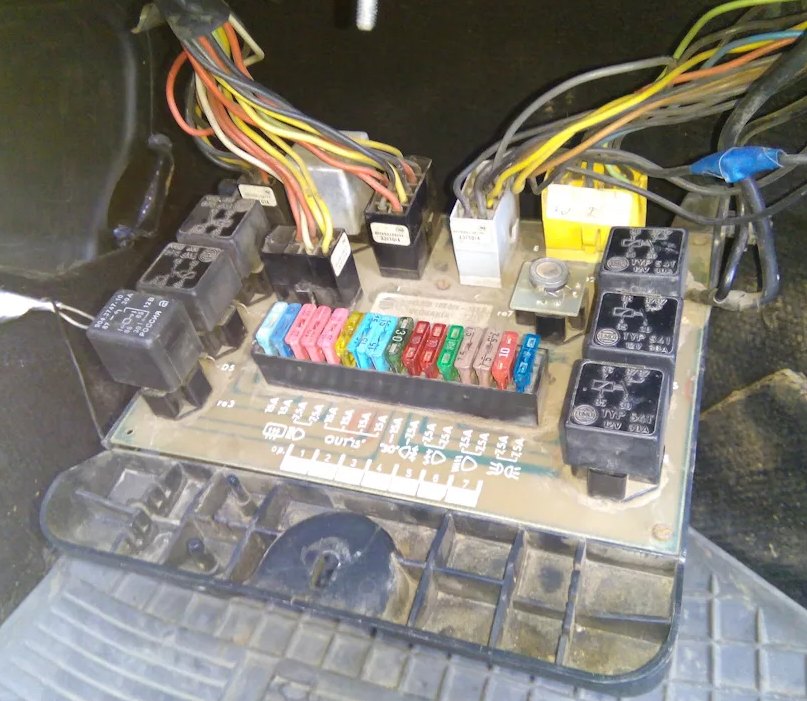

После снятия крышки и отвинчивания фиксатора вы получите доступ к блоку, где также указаны маркировки предохранителей и реле для быстрой идентификации.
Общая схема блока предохранителей и реле Skoda Favorit

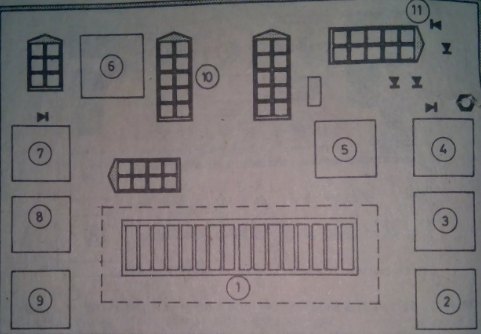

Описание элементов схемы блока
- Плавкие предохранители Skoda Favorit
- Реле задних противотуманных фонарей
- Реле передних противотуманных фонарей
- Реле ближнего света фар
- Резервное реле
- Реле прерывателя очистителя переднего стекла
- Реле обогревателя заднего стекла
- Реле дальнего света фар
- Реле плавких предохранителей 5,6,7 в зависимости от комплектации автомобиля
- Блок клемм
- Диод
Назначение предохранителей в Skoda Favorit и Forman
Вариант 1 схемы предохранителей
- 15А — Гнездо ремонтного фонарика, внутреннее освещение, стоп-сигналы, звуковой сигнал, аварийные сигналы
- 7,5А/15А — Моторы стеклоочистителей переднего и заднего стекол, моторы вентиляторов, фонари заднего хода, карбюратор
- 7,5А — Указатели поворотов, освещение приборной панели, контрольные лампы
- 15А — Мотор вентилятора радиатора
- 15А — Обогреватель заднего стекла
- 15А — Мотор нагнетателя отопителя
- 7,5А — Левые габаритные огни, подсветка номерного знака
- 7,5А — Правые габаритные огни
- 7,5А — Ближний свет левой фары
- 7,5А — Ближний свет правой фары
- 15А — Передние и задние противотуманные огни
- 7,5А — Дальний свет правой фары
- 7,5А — Дальний свет левой фары
- 15А — Запасной предохранитель
Вариант 2 схемы предохранителей для Skoda Forman
- 15А — Запасной
- 15А — Обогреватель заднего стекла
- 7,5А — Дальний свет левой фары и контрольная лампа
- 7,5А — Дальний свет правой фары
- 15А — Моторы стеклоочистителей переднего и заднего стекол, фонари заднего хода
- 15А — Система предупреждения о низком уровне тормозной жидкости, выключатель аварийных сигналов, выключатель обогрева заднего стекла, приборная панель, система ремней безопасности, цифровые часы
- 15А — Мотор вентилятора радиатора и карбюратор
- 15А — Мотор нагнетателя отопителя
- 15А — Выключатель аварийных сигналов, выключатель ближнего света, стоп-сигналы, внутренний фонарь и приборная панель
- 7,5А — Задние противотуманные огни и контрольная лампа
- 7,5А — Левая передняя противотуманная фара и контрольная лампа
- 7,5А — Правая передняя противотуманная фара
- 7,5А — Ближний свет левой фары
- 7,5А — Ближний свет правой фары и контрольная лампа
- 7,5А — Левые габаритные огни и подсветка переключателей
- 7,5А — Правые габаритные огни и освещение приборной панели
