Škoda Superb первого поколения производилась в период с 2001 по 2008 год (включая 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годы) в кузовах лифтбэк и универсал, основываясь на платформе Volkswagen Passat B5. За эти годы модель подверглась рестайлингу. В этой статье мы подробно разберем блоки предохранителей и реле Škoda Superb 1 поколения, включая распиновку предохранителей Шкода Суперб, схемы расположения и фото блоков. Особое внимание уделим предохранителю прикуривателя. В конце предоставим возможность скачать электрические схемы Škoda Superb первого поколения для ремонта и диагностики.
Если предоставленные схемы не соответствуют вашей модели, ознакомьтесь с описанием для Škoda Superb второго поколения.
Расположение блоков в салоне
Основной блок предохранителей
Этот блок размещен на торце приборной панели со стороны водителя и прикрыт пластиковой крышкой для защиты.

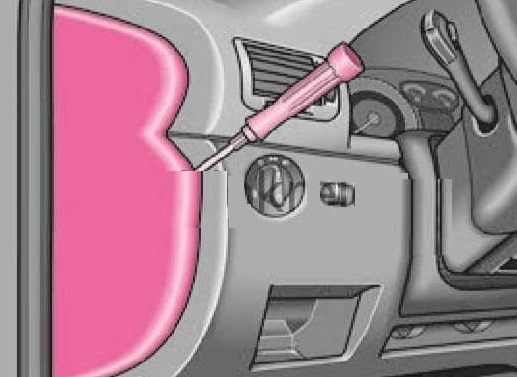

Фото доступа к блоку

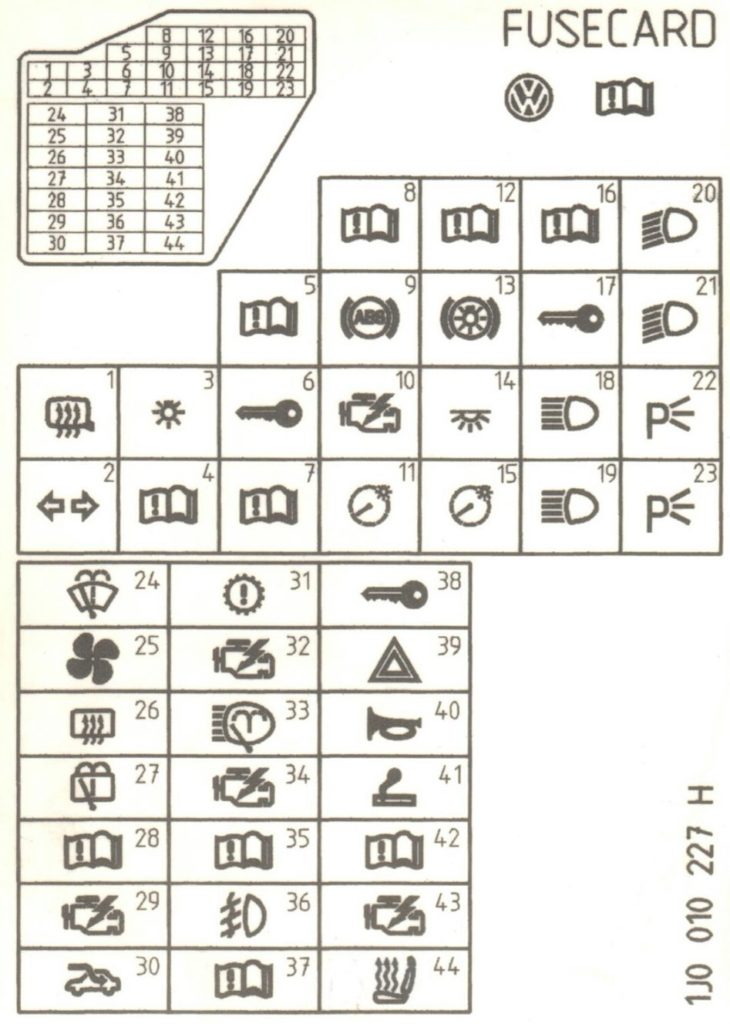

Распиновка предохранителей
Подробная расшифровка предохранителей Škoda Superb
| F1 | (5A) Обогреватели форсунок омывателя лобового стекла |
| F2 | (10A) Указатели поворота |
| F3 | (5A) Таксометр (03/03^) — если есть |
| F4 | (5A) Лампы подсветки номерного знака |
| F5 | (10A) Система кондиционирования, подсветка, диагностический разъем (DLC), подогреватель сидений, комбинация приборов, выключатели на рулевом колесе, телефон |
| F6 | (5A) Обогреватели зеркал заднего вида на дверях, центральный замок |
| F7 | (10A) АБС выключатель стоп-сигналов (датчик положения педали тормоза), концевой выключатель (датчик положения) педали сцепления |
| F8 | (5A) Корректор фар |
| F9 | (5A) Система парковки |
| F10 | (5A) Выключатели на рулевом колесе, телефон |
| F11 | (5A) Электропривод сиденья (с памятью) |
| F12 | (10A) Диагностический разъем (DLC) |
| F13 | (10A) Стоп-сигналы |
| F14 | (10А) Дополнительное оборудование, центральный замок, лампы освещения салона |
| F15 | (10A) Система кондиционирования, автоматическая коробка передач (АКПП), комбинация приборов |
| F16 | (5A) Система курсовой устойчивости (ESP) |
| F17 | (10A) Система сигнализации такси, аудио блок для такси (03/03^) — если есть |
| F18 | (10A) Правая фара-дальний свет |
| F19 | (10A) Левая фара — дальний свет |
| F20 | (15A) Правая фара-ближний свет, корректор фар |
| F21 | (15A) Левая фара — ближний свет, корректор фар |
| F22 | (5A) Лампы переднего правого габарита/ заднего правого габарита |
| F23 | (5A) Лампы переднего левого габарита/ заднего левого габарита |
| F24 | (25A) Очиститель/ омыватель лобового стекла |
| F25 | (30А) Электродвигатель вентилятора кондиционера/ отопителя, кондиционер |
| F26 | (30A) Обогреватель заднего стекла |
| F27 | — |
| F28 | (20А) Топливный насос |
| F29 | (20А) Управление двигателем |
| F30 | (20A) Люк |
| F31 | (15A) Автоматическая коробка передач, таксометр, аудио блок для такси, фонари заднего хода |
| F32 | (20А) Управление двигателем |
| F33 | (15A) Предохранитель прикуривателя Škoda Superb |
| F34 | (15A) Управление двигателем |
| F35 | (30A) Разъем электрооборудования прицепа- вывод 30 |
| F36 | (15A) Противотуманные фары, противотуманные фонари |
| F37 | (20A) Аудиосистема, навигационная система |
| F38 | (15A) Дополнительное оборудование, блоки управления функциями дверей |
| F39 | (15А) Аварийная сигнализация |
| F40 | (25A) Звуковой сигнал |
| F41 | (10A) Аудио блок для такси (03/03^) — если есть |
| F42 | (25A) Антиблокировочная система тормозов (с ESP) |
| F43 | (15А) Управление двигателем |
| F44 | (30А) Подогреватель сидений |
Предохранитель прикуривателя в Škoda Superb 1 поколения — это F33 на 15A, отвечающий за работу розетки в салоне.
Блоки реле в салоне
Дополнительные модули с реле и предохранителями установлены под приборной панелью, позади основного блока. Подробности о их внешнем виде и доступе можно увидеть на видео.
Блок реле №1

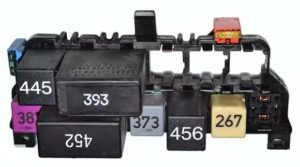

В технической документации этот модуль иногда обозначают как 13-контактный блок реле Škoda Superb.

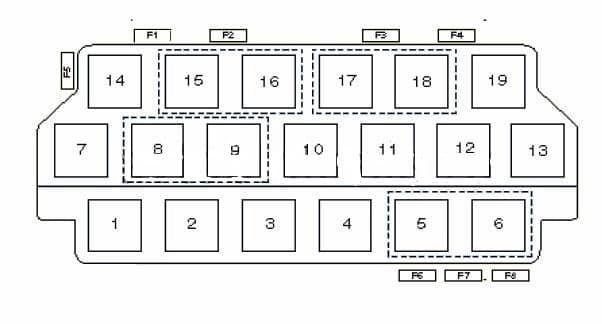

Схема блока реле №1
Расшифровка элементов блока реле №1 Škoda Superb 1
| 1 | Реле звукового сигнала (двойная тональность) |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | — |
| 4 | Реле топливного насоса(бензин), реле свечей накаливания |
| 5 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 6 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 7 | Реле противотуманных фар |
| 8 | Многофункциональный блок управления электрооборудованием рулевого колеса |
| 9 | Многофункциональный блок управления электрооборудованием рулевого колеса |
| 10 | Реле подкачивающего топливного насоса /реле перекачивающего топливного насоса (дизель), реле вакуумного насоса усилителя тормозов, если есть |
| 11 | Реле подсветки |
| 12 | Реле электромагнитной муфты компрессора кондиционера -АТС (05/02^), блок управления компрессором кондиционера — MTC (05/02^) |
| 13 | Реле выключателя запрещения запуска (с АКПП), блок 2 управления системы сигнализации такси (03/03^) |
| 14 | Реле электродвигателя вентилятора системы охлаждения (^02/03), реле обогревателя заднего стекла (03/03^) |
| 15 | Блок системы проверки исправности ламп |
| 16 | Блок системы проверки исправности ламп |
| 17 | Реле обогревателя заднего стекла (^02/03), отключающее реле электродвигателя вентилятора отопителя (люк) — 08/03^, блок 1 управления системы сигнализации такси (03/03^) |
| 18 | Блок 1 управления системы сигнализации такси (03/03^) |
| 19 | Реле электромагнитной муфты компрессора кондиционера — АТС (^04/02), блок управления компрессором кондиционера — MTC (^04/02), реле электродвигателя вентилятора системы охлаждения (03/03^) |
| F1 | — |
| F2 | (20A/30A) Усилитель аудиосистемы (^04/02), разъем питания дополнительного оборудования- вещевой ящик (03/03^) |
| F3 | (15A) Вакуумный насос усилителя тормозов (если установлен) |
| F4 | (20А) Разъем подключения дополнительного оборудования (прикуриватель, задний) |
| F5 | (30А) Подсветка |
| F6 | (20А) Разъем питания дополнительного оборудования — багажное отделение |
| F7 | (20А) Противоугонная система 1 (такси) — 03/03^ |
| F8 | (25А) Противоугонная система 2 (такси) -03/03^ |
Блок реле №2

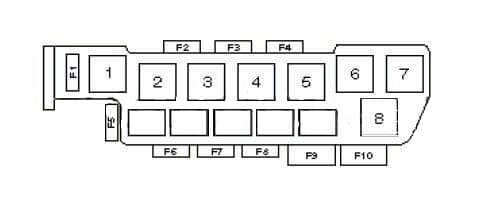

Схема блока реле №2 Škoda Superb
Расшифровка обозначений блока реле №2
| 1 | Отключающее реле электродвигателя вентилятора системы охлаждения (после остановки двигателя) |
| 2 | Реле электродвигателя вентилятора системы охлаждения — 2-я скорость |
| 3 | Реле электродвигателя вентилятора системы охлаждения — 1-я скорость |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| F1 | (10A) Звуковой сигнал противоугонной системы |
| F2 | (30A) Предохранитель цепи электропривода сиденья, со стороны пассажира |
| F3 | (30A) Предохранитель цепи электропривода сиденья, со стороны водителя |
| F4 | (15A) Указатели поворота (дистанционное управление центральным замком) |
| F5 | (30A) Усилитель аудиосистемы (05/02^) |
| F6 | (15А) Противоугонная система (^11/02) |
| F7 | (30А) Тепловой предохранитель электропривода стеклоподъёмников |
| F8 | (5A) Электродвигатель вентилятора системы охлаждения |
| F9 | (40A) Электродвигатель вентилятора системы охлаждения |
| F10 | (50A) Антиблокировочная система тормозов (ABS) |
Блок под капотом (моторный отсек)
Схема блока под капотом Škoda Superb 1 поколения
Функции элементов блока предохранителей и реле под капотом
| 1 | — |
| 2 | Реле насоса системы подачи воздуха на выпуск |
| 3 | Реле электродвигателя насоса охлаждения (топливная система) — если есть |
| 4 | Реле системы управления двигателем |
| F1 | (15A) Управление двигателем |
| F2 | — |
| F3 | (40A/60A) Насос подачи воздуха на выпуск (бензин), предохранитель 2 свечей накаливания (если есть) |
| F4 | — |
| F5 | (60A/80A) Свечи накаливания |
| F6 | (10A) Электродвигатель насоса охлаждения (топливная система) — если есть |
Полные электрические схемы Škoda Superb 1
Для получения дополнительной информации об электрических схемах и распиновках предохранителей Škoda Superb первого поколения рекомендуем изучить специальную инструкцию: «скачать»
