Кроссовер Omoda C7, серийный выпуск которого стартовал в 2025 году, быстро завоевал популярность на мировом рынке. Владельцам важно знать расположение и схему предохранителей, чтобы самостоятельно произвести диагностику электрики. В этом обзоре разобраны блоки предохранителей и реле Омода С7, приведены их актуальные схемы и фото. Особое внимание уделим поиску предохранителя прикуривателя и разъема USB.
Важно: расположение компонентов и расшифровка предохранителей могут меняться в зависимости от комплектации, года выпуска и страны поставки автомобиля Omoda C7.
Салонный блок предохранителей

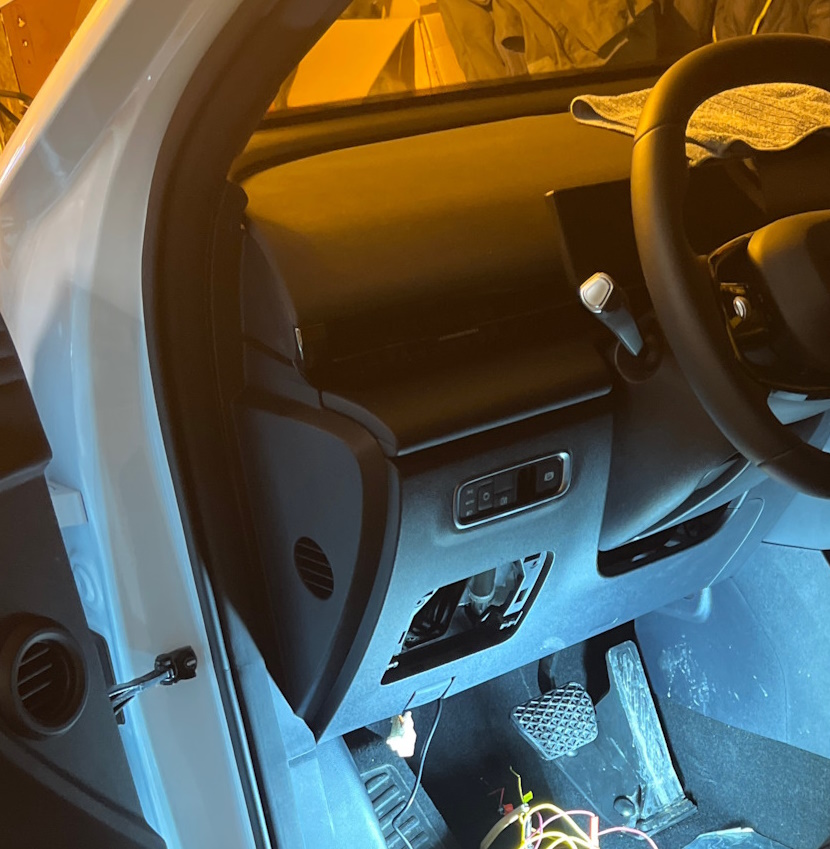

Монтажный блок в салоне Омода С7 размещен в нижней секции передней панели (со стороны водителя). Доступ к предохранителям закрыт съемной декоративной накладкой.
Для получения доступа к предохранителям и реле просто отщелкните пластиковую крышку.

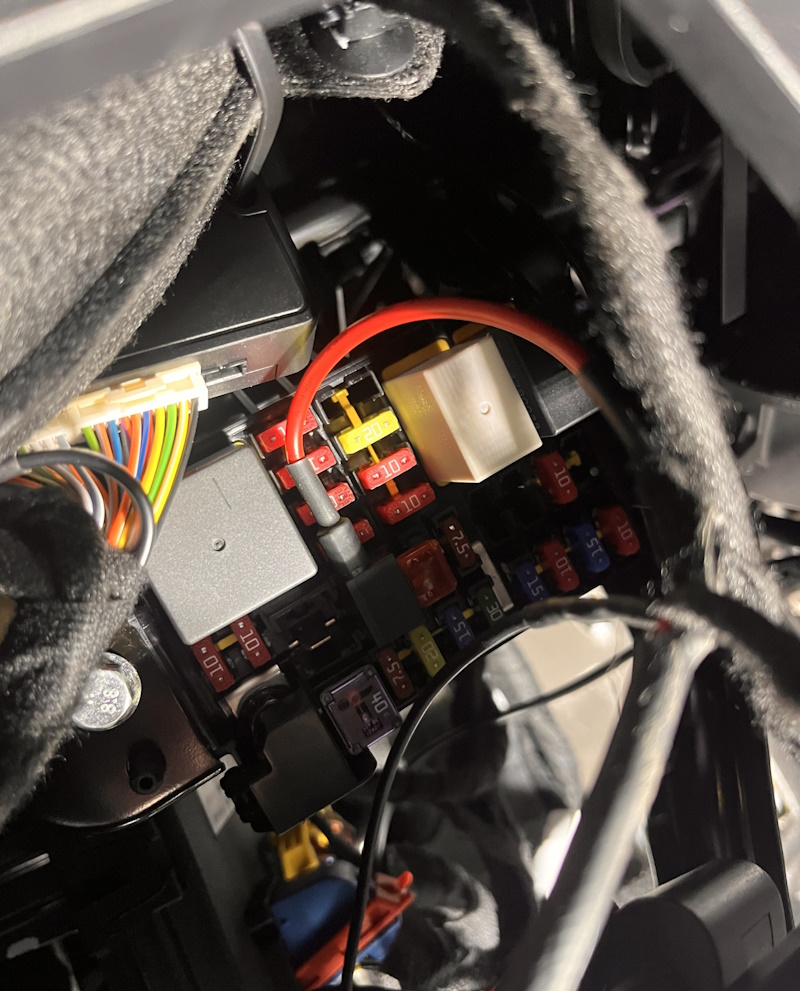

Внешний вид блока предохранителей в салоне показан на фото ниже:
Схема расположения
Таблица описания плавких вставок (салон)
| RF01 | BCM, блок приборов, иммобилайзер |
| RF02 | Свободен |
| RF03 | EPS, датчик положения руля |
| RF04 | Камеры 360, мультимедиа, радар, система BSD |
| RF05 | Блок AirBag (безопасность) |
| RF06 | Свободен |
| RF07 | Кондиционер, ESP, регулировка фар |
| RF08 | Двери, питание видеорегистратора, датчик удара |
| RF09 | Магнитола, управление климатом |
| RF10 | Датчик дождя, передняя панель |
| RF11-12 | Резерв |
| RF13 | Трансмиссия (CVT) |
| RF14 | Свободен |
| RF15 | Панорамный люк, подсветка, EPB |
| RF16 | USB-порт, зарядка |
| RF17 | Резерв |
| RF18 | Подогрев зеркал и заднего стекла |
| RF19 | Система доступа PEPS, полный привод, DC-DC |
| RF20 | Электропривод сидений |
| RF21-23 | Зажигание, не используемые элементы |
| RF24 | Обогрев стекла (заднего) |
| RF25 | Резерв |
| RF26 | Магнитола, зеркала, BCM |
| RF27 | 15A Прикуриватель (CIGAR LIGHT) |
| RF28 | Фонари заднего хода |
| Основные реле | |
| RRLY 01 | Резерв |
| RRLY 02 | Реле ламп заднего хода |
| RRLY 03 | Реле обогрева заднего стекла |
За работу прикуривателя отвечает предохранитель под номером 27 (15 Ампер).
Расположение моторного блока
Силовой блок предохранителей и релейный отсек находятся в моторном отсеке (слева в районе АКБ). Узел защищен пластиковой крышкой, на внутренней стороне которой часто наклеена схема.
Всегда сверяйте маркировку предохранителей с внутренней наклейкой крышки вашего авто.
Схема моторного блока
Расшифровка контактов
| EF01 | 20A Вакуумный насос |
| EF02 | 15A Термостат, лямбда-зонд, Start-Stop |
| EF03 | 15A Зажигание (катушки) |
| EF04 | 15A Адсорбер, масляный насос, регулятор фаз |
| EF05 | 20A Полный привод |
| EF06 | 10A Вентилятор, усилитель тормозов |
| EF07 | 25A Резерв |
| EF08 | 20A Аксессуары (ACC2) |
| EF10 | 15A Стартер, кондиционер |
| EF13 | 10A Блок управления ДВС (ECU), АКПП |
| EF14 | 7.5A Панорама, люк, радары |
| EF16 | 15A Климат (задний) |
| EF20 | 15A Форсунки |
| EF24 | 15A Дворники |
| EF27 | 20A Звуковой сигнал |
| EF29 | 20A Бензонасос |
| EF39 | 25A Стеклоочиститель |
| EF42 | 10A Компрессор конд. |
| EF47-55 | Силовые элементы: PTC, EPS, вентилятор охлаждения, тормоза |
