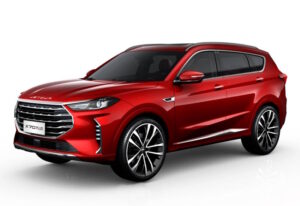

Рестайлинговый кроссовер Jetour X70, получивший приставку Plus, дебютировал на рынке в 2020 году и успешно продается по сей день. В данном обзоре представлена подробная информация о расположении и расшифровке предохранителей и реле Джетур Х70 Плюс. Мы разберем схемы блоков, расскажем, где они находятся, и покажем наглядные фото для самостоятельной диагностики электрооборудования. Отдельное внимание уделим поиску предохранителя прикуривателя.
Важно: актуальная схема предохранителей может отличаться в зависимости от года выпуска вашего автомобиля, комплектации и страны поставки. Всегда сверяйтесь с мануалом или маркировкой на крышке.
Салонный блок предохранителей
Основной монтажный блок в салоне Jetour X70 Plus расположен под приборной панелью. Чтобы получить к нему доступ, необходимо демонтировать пластиковую крышку, защищающую электрику.
Для снятия рекомендуется аккуратно отжать защелки нижней панели или крышки с динамиком, как показано на фото ниже.
Совет: всегда проверяйте назначение плавких вставок по схеме, нанесенной на внутреннюю сторону крышки блока.
Схема салонного блока
Расшифровка предохранителей (салон)
| RF01 | 15A — Задний стеклоочиститель |
| RF02 | 10A — Электрообогрев боковых зеркал |
| RF03 | 30A — Обогрев заднего стекла (Defroster) |
| RF04 | 25A — Привод дверных ручек |
| RF05 | 15A — Беспроводная зарядка |
| RF06 | 20A — Память настроек систем автомобиля |
| RF07 | 5A — Видеорегистратор, камеры обзора, системы помощи парковки |
| RF08 | 7,5A — Датчик качества воздуха (AQS) |
| RF09 | 10A — Климат-контроль и очистка воздуха |
| RF10 | 7,5A — Панель приборов и управление на руле |
| RF11 | 15A — Навигация |
| RF12 | 7,5A — Датчики рулевого управления и приборная панель |
| RF13 | 20A — Люк (Sunroof) |
| RF14 | 7,5A — Подсветка салона и диагностический разъем (OBD) |
| RF15 | 7,5A — Проекционный дисплей (HUD) |
| RF16 | 10A — Системы безопасности (контроль полос, радары, Bluetooth, NFC) |
| RF17 | 10A — КПП, электронный ручной тормоз (EPB), передние радары |
| RF18 | 10A — Задние фонари |
| RF19 | 7,5A — Датчик дождя / люк |
| RF20 | 7,5A — Запасной |
| RF21 | 7,5A — Проектор на лобовое стекло (HUD) |
| RF22 | 10A — Подушки безопасности (SRS) |
| RF23 | 7,5A — Усилитель руля (EPS) |
| RF24 | 10A — Системы ADAS, центральная электроника, предотвращение столкновений |
| RF25 | 10A — Питание при включении зажигания (IGN) |
| RF26 | 5A — Управление коробкой передач |
| RF27 | 10A — Запасной |
| RF28 | 10A — Электронный модуль кузова |
| RF29 | 10A — USB передний |
| RF30 | 15A — Прикуриватель (передняя розетка) / зарядка |
| RF31 | 15A — Запасной |
| RF32 | 15A — Задняя розетка 12В |
| RF33 | 15A — USB/Type-C задний |
| RF34 | 7,5A — Запасной |
| RF35 | 7,5A — Усилитель аудиосистемы, камеры 360 |
| RF36 | 7,5A — Инвертор 220В |
| RF37 | 10A — Навигация, зеркало заднего вида, система оплаты дорог |
| RF38 | 7,5A — Запасной |
| RF39 | 10A — Электрорегулировка и вентиляция кресел |
| RF40 | 7,5A — Рулевое колесо, навигация |
| RF41 | 10A — Запасной |
| SB01 | Резерв |
| SB02 | 20A — Электропривод багажника (Power Liftgate) |
| SB03 | 30A — Электрорегулировка сидений |
За работу прикуривателя и автомобильных розеток отвечают предохранители RF30 и RF32.
Моторный отсек (под капотом)
Подкапотный блок предохранителей находится слева в моторном отсеке рядом с АКБ. Он защищен пластиковым кожухом.
Схема моторного блока
Обозначение предохранителей (подкапотный блок)
| FB02 | 80A — Электроусилитель руля (EPS) |
| FB05 | 150A — Генератор |
| FB07-FB08 | 80A/100A — Основное питание салонных блоков |
| EF01 | 40A — Система стабилизации ESP |
| EF02 | 30A — Блок управления АКПП (TCU) |
| EF05 | 10A — ЭБУ двигателя и трансмиссии |
| EF10/EF11 | 10A — Дальний свет |
| EF13/EF14 | 10A — Ближний свет |
| EF17-EF19 | Вентиляторы системы охлаждения |
| EF21 | 30A — Стартер |
| EF22-EF23 | 30A — Центральный модуль кузова (CEM) |
| EF28 | 15A — Топливный насос |
| EF29 | 5A — Стоп-сигналы |
| EF30 | 10A — Кондиционер |
| EF36 | 15A — Звуковой сигнал |
| EF43 | 30A — Стеклоочистители |
| EF49 | 15A — Катушки зажигания |
| EF50 | 10A — Кислородный датчик |
Реле под капотом
| ERY03 | Дальний свет |
| ERY04 | Ближний свет |
| ERY08 | Клаксон (сигнал) |
| ERY11 | Стартер |
| ERY17 | Топливный насос |
| ERY18 | Муфта компрессора кондиционера |
| ERY19 | Вентилятор отопителя |
На плюсовой клемме аккумулятора размещен блок мощных предохранителей, отвечающий за безопасность силовых цепей.
Если у вас есть уточнения или дополнения по схеме, пожалуйста, оставьте комментарий ниже.
