В данной статье представлена подробная информация о предохранителях и реле Jetour T2, выпускаемого с 2023 по 2029 год. Данная модель также широко известна на мировом рынке под названием Jetour Traveller. Ниже вы найдете актуальные схемы расположения монтажных блоков, их детальное описание, а также наглядные фотоинструкции по обслуживанию электрики, включая поиск предохранителя прикуривателя.
Обратите внимание: расшифровка номиналов и назначение предохранителей могут отличаться в зависимости от комплектации, года производства и рынка сбыта автомобиля Джетур Т2.
Салонный блок предохранителей
Основной внутренний блок предохранителей Jetour T2 находится в салоне под приборной панелью. Доступ к нему осуществляется через декоративную пластиковую накладку.
Для снятия панели рекомендуется аккуратно поддеть крышку с динамиком (начиная с нижних фиксаторов) или полностью демонтировать нижнюю секцию панели приборов.

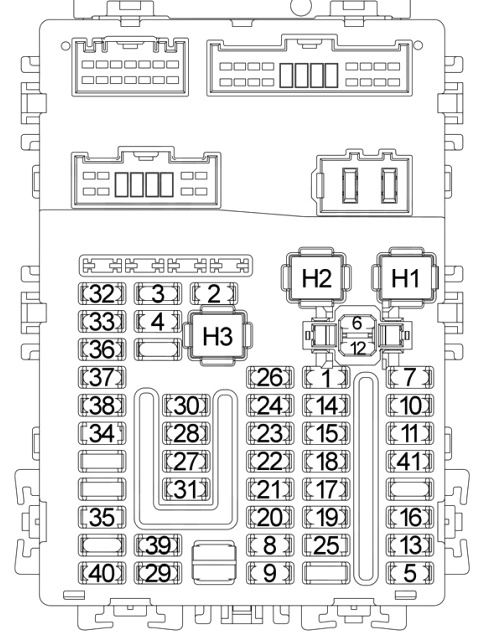

Схема блока предохранителей в салоне
Расшифровка предохранителей
| 1 | 15A Реле заднего стеклоочистителя |
| 2 | 10A Обогрев зеркал заднего вида |
| 3 | 30A Обогрев заднего стекла |
| 4 | 25A Инвертор 220 В |
| 5 | 15A Резерв |
| 6 | 20A Система парковки (APA), подсветка ног |
| 7 | 5A Система парковки (APA), ETC |
| 8 | 7,5A Вентиляция передних сидений |
| 9 | 10A Климат-контроль, USB-порт, очиститель воздуха |
| 10 | 7,5A Ambient подсветка, система BSD (слепые зоны) |
| 11 | 15A Мультимедийная система |
| 12 | 7,5A Резерв |
| 13 | 20A Освещение салона |
| 14 | 7,5A Диагностический разъем, ГЛОНАСС |
| 15 | 7,5A Блок АКПП (7DCT) |
| 16 | 10A Bluetooth модуль |
| 17 | 10A Панель приборов и дисплей |
| 18 | 10A Резерв |
| 19 | 7,5A Датчик дождя, BCM, камера |
| 20 | 7,5A Датчик угла поворота |
| 21 | 7,5A ГЛОНАСС |
| 22 | 10A Индикаторы ремней безопасности |
| 23 | 7,5A ЭУР (EPS) |
| 24 | 10A Управление передачами, режим движения |
| 25 | 10A Блок подкапотного пространства |
| 26 | 5A Подушки безопасности |
| 27 | 10A Палатка (аксессуар) |
| 28 | 10A BCM кузовной электроники |
| 29 | 10A Передний USB |
| 30 | 15A Прикуриватель, розетка, зарядка |
| 31-34 | 15A/7,5A Резерв |
| 35 | 7,5A Обогрев и вибрация руля |
| 36 | 7,5A Инвертор, зеркало, аудиосистема |
| 40 | 7,5A Заднее питание |
| 41 | 10A Беспроводная зарядка |
Электрическая цепь переднего прикуривателя защищена предохранителем №30 (15А).
Моторный отсек (под капотом)
Силовой блок в подкапотном пространстве Jetour T2 находится слева, вблизи АКБ. Он защищен пластиковой крышкой, на внутренней стороне которой наклеена актуальная схема расположения элементов.
Всегда сверяйте маркировку предохранителей с внутренней схемой на крышке вашего авто.

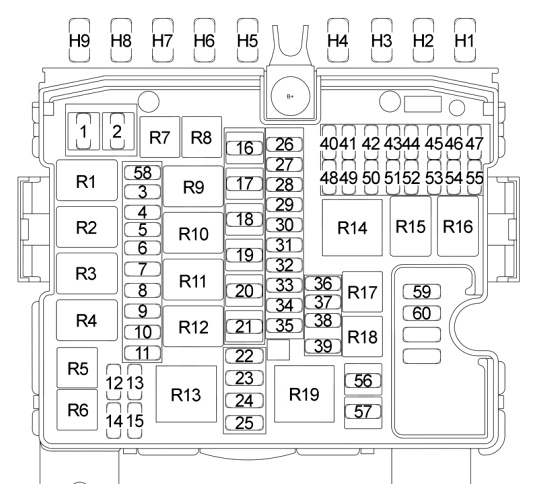

Схема расположения предохранителей под капотом
| 26 | 25A Задняя розетка |
За питание задней розетки в багажнике отвечает предохранитель №26.

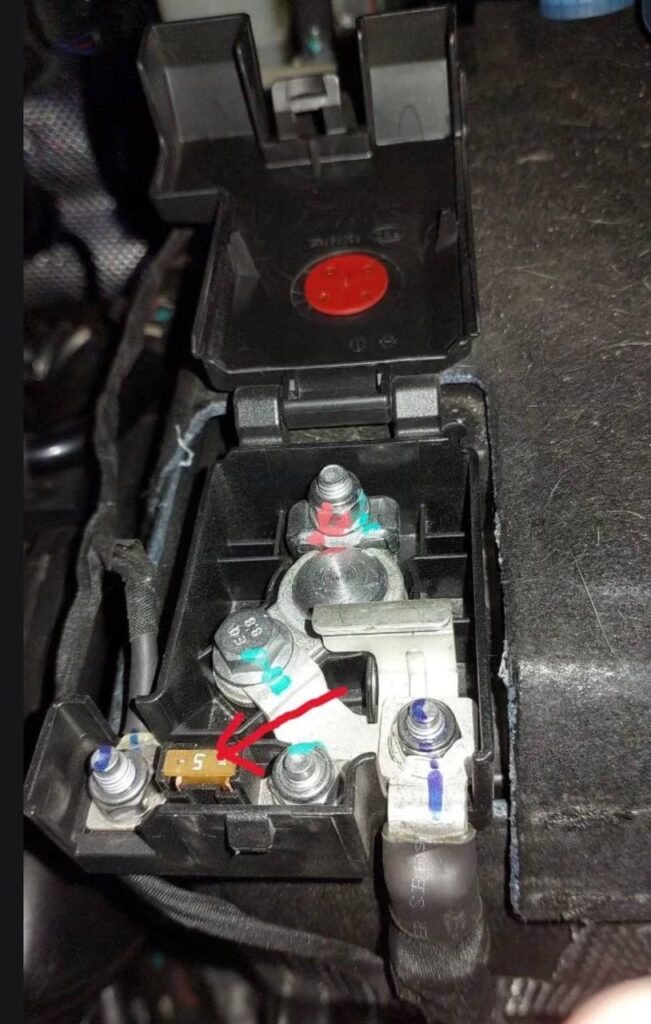

На плюсовой клемме аккумулятора также размещен дополнительный блок высокомощных предохранителей и интеллектуальный датчик заряда АКБ (5А).
Если у вас есть дополнительные сведения или уточнения по электрике Jetour, делитесь ими в комментариях.
