Внедорожник Haval H5 второго поколения выпускается в период с 2023 по 2029 год. За время серийного производства модель прошла несколько технических доработок. В этой статье представлено подробное описание предохранителей и реле Haval H5 2-го поколения, приведены актуальные схемы монтажных блоков, указаны места их установки и фото для идентификации. Особое внимание уделим поиску предохранителя прикуривателя.
Внимание: Схема расположения, номиналы предохранителей и количество реле в блоках могут отличаться в зависимости от модификации, года выпуска автомобиля и установленного дополнительного электрооборудования.
Салонный блок предохранителей

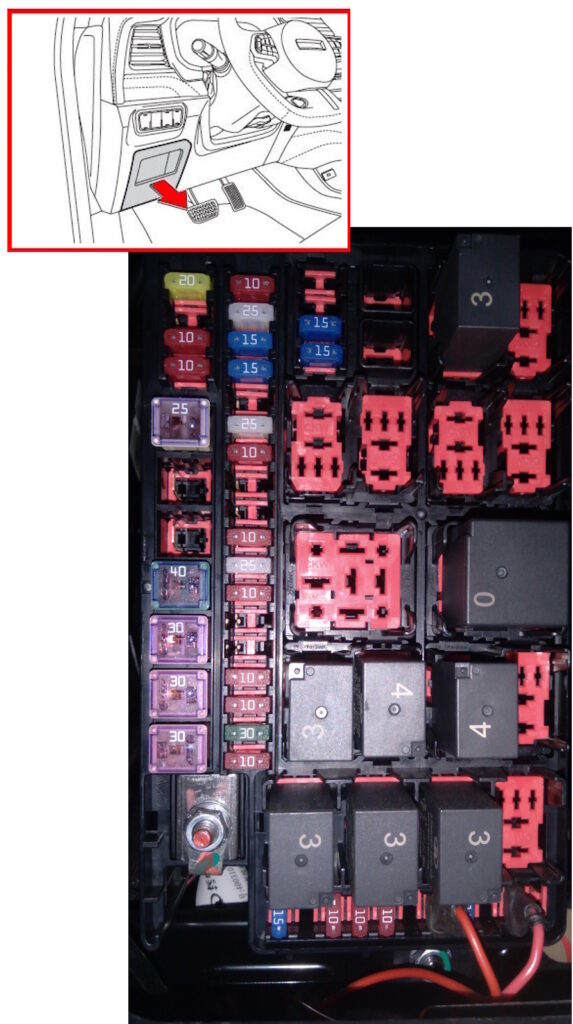

Основной модуль предохранителей в салоне находится за бардачком, со стороны водительского кресла. Чтобы получить доступ к блоку, нужно с усилием потянуть за правую часть крышки в направлении, указанном стрелками.

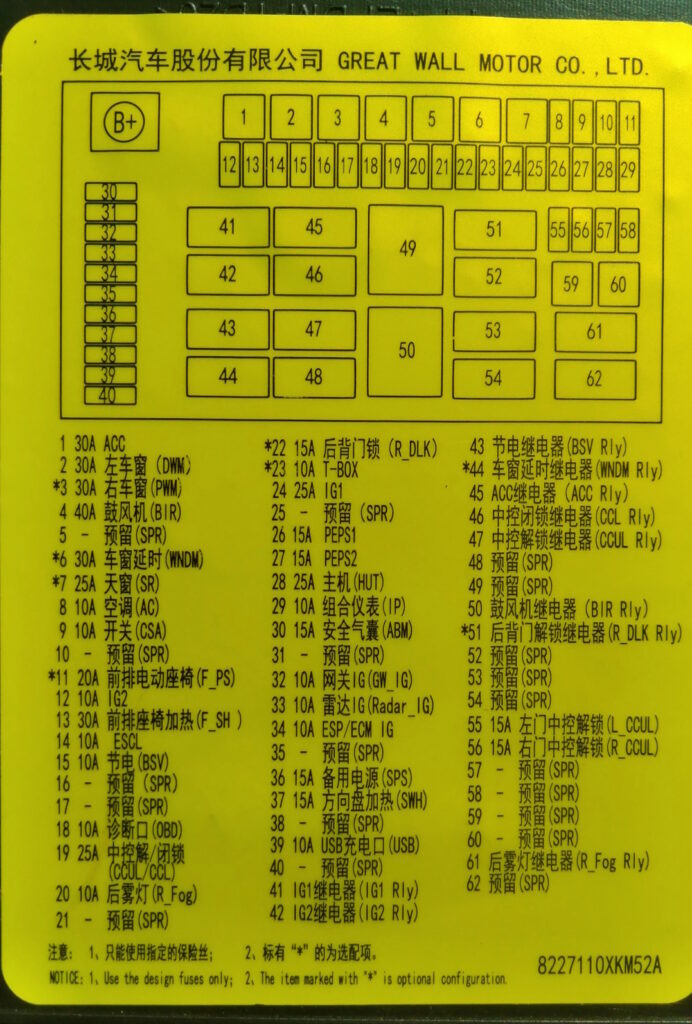

Всегда сверяйте назначение компонентов с актуальной схемой, напечатанной на обратной стороне защитной пластиковой крышки.

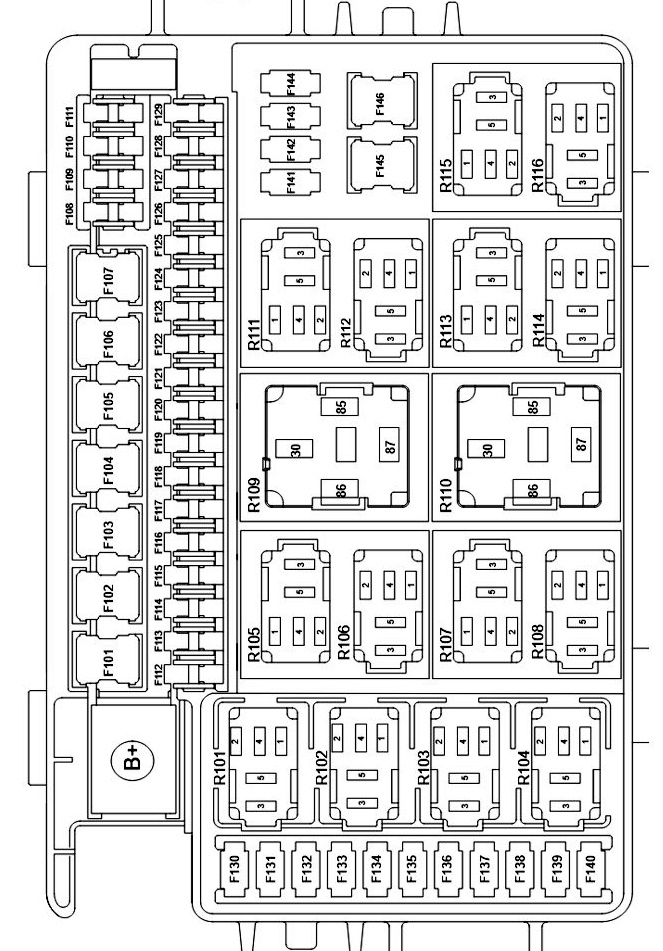

Электрическая схема блока
Таблица описания предохранителей салона
| F101 | ACC (прикуриватель, магнитола, USB) — 30A |
| F102 | Стеклоподъемник левой двери — 30A |
| F103 | Стеклоподъемник правой двери — 30A |
| F104 | Вентилятор печки — 40A |
| F105 | Резерв |
| F106 | Реле задержки стеклоподъемников — 30A |
| F107 | Панорамный люк — 25A |
| F108 | Климат-контроль — 10A |
| F109 | Селектор АКПП, датчик дождя/света, фронтальная камера — 10A |
| F110 | Резерв |
| F111 | Электрорегулировка сиденья водителя — 20A |
| F112 | Питание зажигания IG2 — 10A |
| F113 | Подогрев сидений — 30A |
| F114 | Замок рулевой колонки — 10A |
| F115 | Реле энергосбережения — 10A |
| F118 | Разъем диагностики OBD-II — 10A |
| F119 | Центральный замок (отпирание) — 25A |
| F120 | Задняя ПТФ — 10A |
| F122 | Электропривод багажника — 15A |
| F123 | T-BOX (связь, GPS, LTE) — 10A |
| F124 | Питание зажигания IG1 — 25A |
| F126 | Система бесключевого доступа PEPS 1 — 15A |
| F127 | Система бесключевого доступа PEPS 2 — 15A |
| F128 | Головное устройство мультимедиа — 25A |
| F129 | Приборная панель — 10A |
| F130 | Блок ABS/ESP — 15A |
| F136 | Доп. розетка питания — 15A |
| F137 | Подогрев руля — 15A |
| F139 | USB и порты аксессуаров — 10A |
| F141 | Замок двери (лев) — 15A |
| F142 | Замок двери (прав) — 15A |

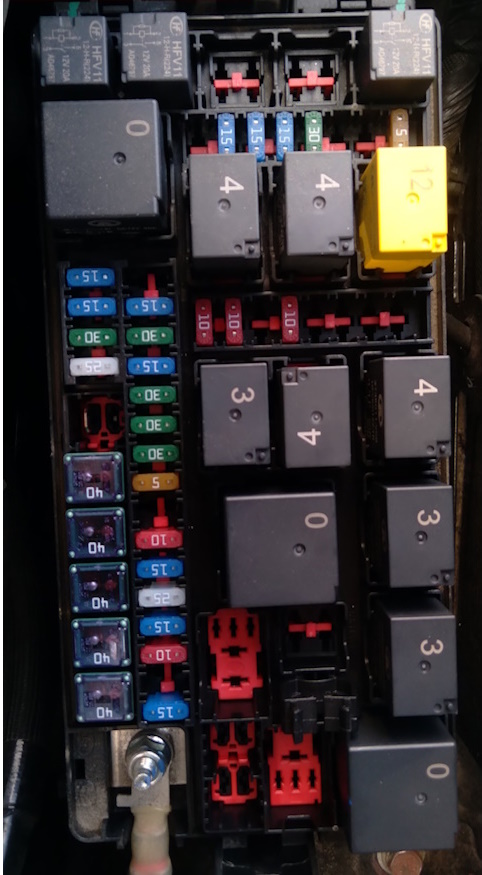

Блок под капотом (моторный отсек)
В моторном отделении блок предохранителей расположен с правой стороны по ходу движения, в непосредственной близости от аккумулятора.
Пример размещения

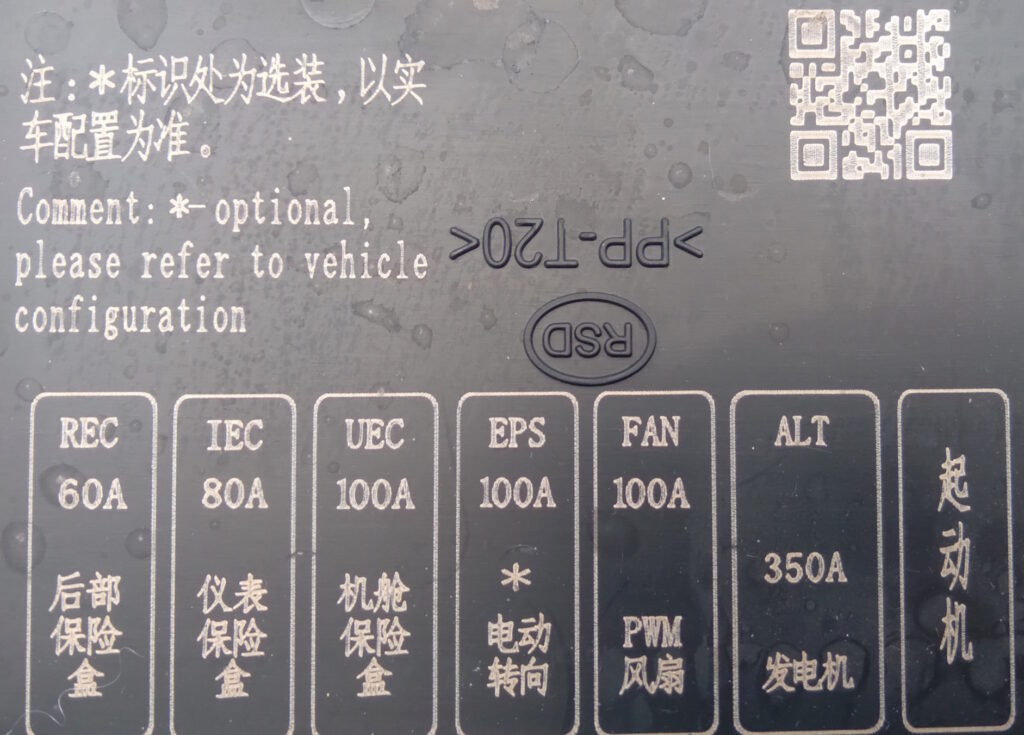

Силовые предохранители на АКБ
На плюсовой клемме аккумулятора закреплен компактный блок силовых предохранителей (плавких вставок) для защиты основных электрических цепей.
- B1 — Стартер
- B2 — Генератор (350A)
- B3 — Вентилятор радиатора (100A)
- B4 — Электроусилитель руля (100A)
- B5 — Блок предохранителей в моторном отсеке (100A)
- B6 — Салонный блок приборной панели (80A)
- B7 — Блок предохранителей багажника (60A)
- B8 — Свечи накала / Предварительный нагрев (80A)

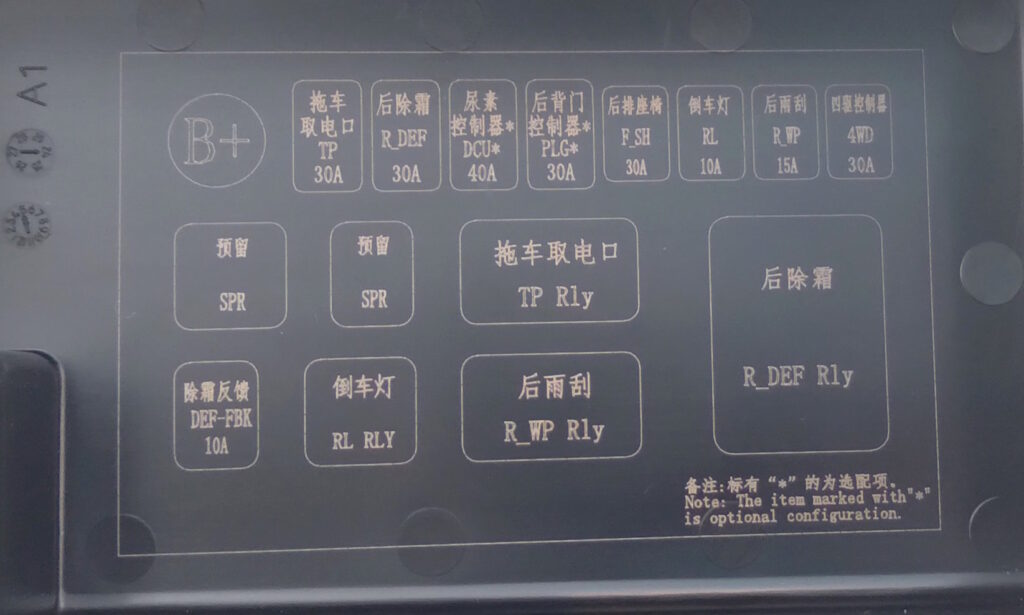

Блок в багажном отделении
Дополнительный блок предохранителей для обслуживания задней части автомобиля установлен с левой стороны в багажнике.
Если у вас остались вопросы или дополнения по электрике Haval H5, оставляйте их в комментариях ниже.
