Chevrolet Captiva дебютировала на автомобильном рынке в 2006 году с индексом C100 и производилась в период с 2007 по 2010 год. Впоследствии модель претерпела обновление, включая изменения в экстерьере, интерьере и общей конструкции, после чего кузовная маркировка изменилась на C140. Модернизированная версия Chevrolet Captiva выпускалась с 2011 по 2019 год. В этой статье мы подробно разберем расположение предохранителей и реле в Chevrolet Captiva, включая схемы и описания на русском языке, чтобы помочь владельцам с диагностикой и заменой предохранителей Chevrolet Captiva.
Самую свежую схему блоков предохранителей и реле вы найдете на внутренней стороне крышки блока. Всегда сверяйтесь с официальным описанием для точной идентификации.
Расположение блока предохранителей и реле в подкапотном пространстве
Этот блок размещен в моторном отсеке Chevrolet Captiva рядом с резервуаром для омывающей жидкости и защищен пластиковой крышкой для удобства доступа и защиты от влаги.
Модель C100
Расположение и схема предохранителей
Расшифровка назначений предохранителей и реле
| F1 | Модуль управления двигателем |
| F2 | Система управления двигателем |
| F3 | Электронный контрольный блок |
| F4 | Вентилятор радиатора основной |
| F5 | Топливная система |
| F6 | Система полного привода* |
| F7 | Вспомогательное реле |
| F8 | Сигналы торможения (стоп-сигналы) |
| F9 | Кондиционер / Зажигание 1 |
| F10 | Солнечный люк* |
| F11 | Сигнализация и противоугонная система |
| F12 | Дефростер задних окон |
| F13 | Фара ближнего света слева |
| F14 | Фара ближнего света справа |
| F15 | Двигатель 3 |
| F16 | Левый габаритный огонь |
| F17 | Омыватель фар |
| F18 | Блок управления трансмиссией (TCM) |
| F19 | Правый габаритный огонь |
| F20 | Резерв |
| F21 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | Компоненты кондиционера |
| F25 | Гудок (звуковой сигнал) |
| F26 | Передние противотуманные фары |
| F27 | Основной предохранитель |
| F28 | Стартер |
| F29 | ABS система |
| F30 | ABS система |
| F31 | Стеклоочиститель |
| F32 | Система запуска |
| F33 | Электрорегулировка сидений |
| F34 | Аккумулятор |
| F35 | Фары дальнего света |
| F36 | Задний стеклоочиститель |
| R1 | Реле вспомогательного вентилятора |
| R2 | Реле топливного насоса |
| R3 | Реле прерывистого режима стеклоочистителя |
| R4 | Реле дефростера заднего стекла |
| R5 | Реле верхних/нижних фар |
| R6 | Реле омывателя фар |
| R7 | Основное реле |
| R8 | Реле основного вентилятора |
| R9 | Реле регулировки вентилятора |
| R10 | Реле вентилятора |
| R11 | Реле габаритных огней |
| R12 | Реле стартера |
| R13 | Реле кондиционера |
| R14 | Реле звукового сигнала |
| R15 | Реле стеклоочистителя |
| R16 | Реле противотуманных фар |
| R17 | Реле дальнего света |
Модель C140

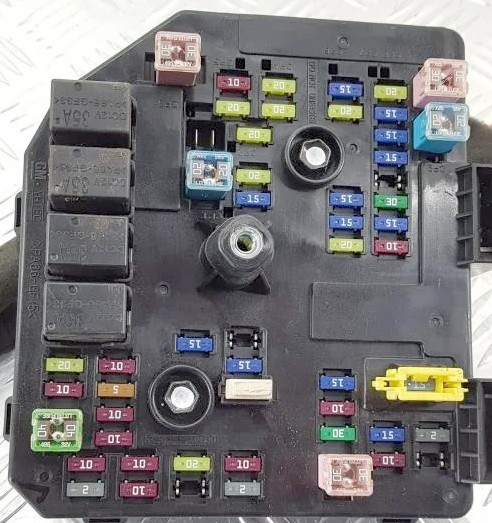

Иллюстрация блока

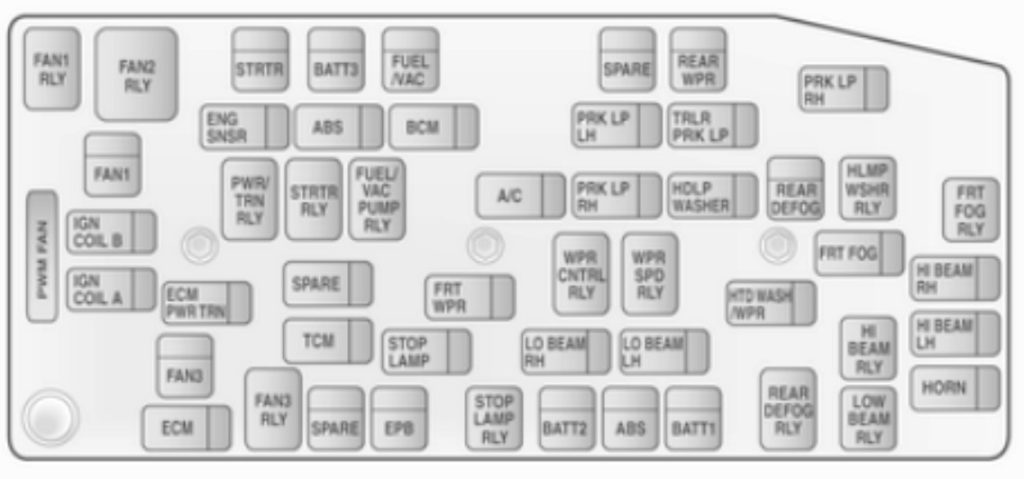

Схема предохранителей и реле
Расшифровка английских обозначений на русском
| ABS | Антиблокировочная система тормозов |
| A/C | Автоматическая система климат-контроля, кондиционер |
| BATT1 | Блок предохранителей в салоне |
| BATT2 | Блок предохранителей в салоне |
| BATT3 | Блок предохранителей в салоне |
| BCM | Модуль управления функциями кузова |
| ECM | Электронный блок управления двигателем |
| ECM PWR TRN | ЭБУ двигателя и трансмиссии |
| ENG SNSR | Датчики двигателя |
| EPB | Электромеханический стояночный тормоз |
| FAN1 | Вентилятор охлаждения 1 |
| FAN3 | Вентилятор охлаждения 3 |
| FRT FOG | Передние противотуманки |
| FRT WPR | Передний дворник |
| FUEL/VAC | Топливный насос и вакуумный насос |
| HDLP WASHER | Омыватель головных фар |
| HI BEAM LH | Дальний свет левой фары |
| HI BEAM RH | Дальний свет правой фары |
| HORN | Клаксон |
| HTD WASH/ MIR | Подогрев омывателя и зеркал |
| IGN COIL A | Катушка зажигания A |
| IGN COIL B | Катушка зажигания B |
| LO BEAM LH | Ближний свет левой фары |
| LO BEAM RH | Ближний свет правой фары |
| PRK LP LH | Габариты слева |
| PRK LP RH | Габариты справа |
| PWM FAN | Управление вентилятором по ШИМ |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний дворник |
| SPARE | Резерв |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Контроллер трансмиссии |
| TRLR PRL LP | Габариты прицепа |
Дополнительный блок предохранителей в моторном отсеке
Доступен исключительно для дизельных версий Chevrolet Captiva. Расположен в центральной части панели под капотом для поддержки специфических систем дизельного двигателя.

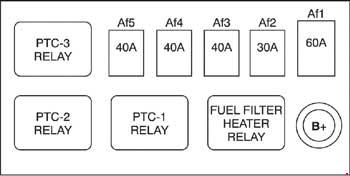

Схема дополнительного блока
Функции предохранителей
| AF1 | 60А Реле свечей накаливания |
| AF2 | 30А Нагреватель топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Блок предохранителей в пассажирском отсеке Chevrolet Captiva
В интерьере автомобиля этот блок установлен слева от пассажирского сиденья, у основания, и прикрыт съемной пластиковой панелью для легкого доступа к предохранителям Chevrolet Captiva.
Модель C100

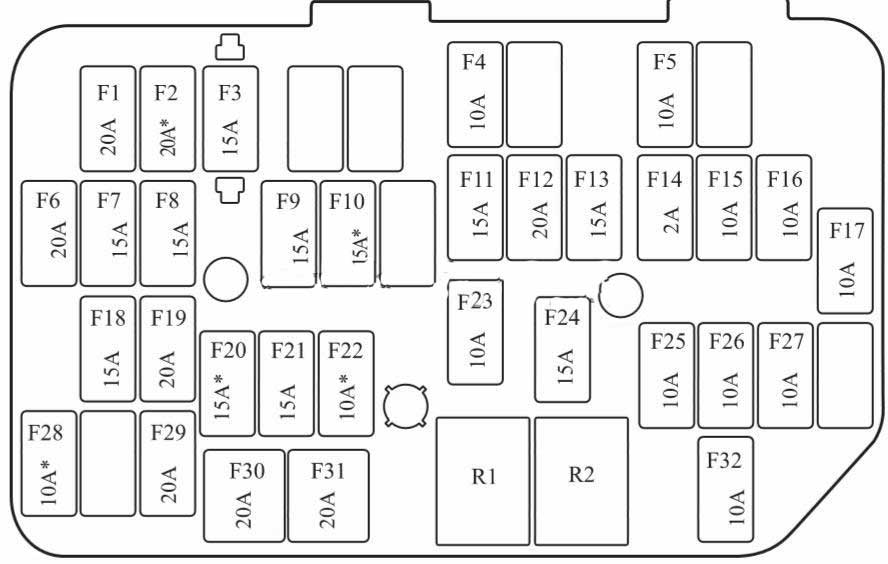

Схема блока в салоне
Расшифровка
| F1 | AP01 / Вспомогательная розетка |
| F2 | Обогрев передних сидений |
| F3 | Аудио- и мультимедийная система |
| F4 | Система кондиционирования |
| F5 | Модуль управления кузова (BCM) |
| F6 | Центральный замок дверей |
| F7 | Поворотник справа |
| F8 | Поворотник слева |
| F9 | Стоп-сигналы |
| F10 | Омыватель фар |
| F11 | Кондиционер |
| F12 | Модуль BCM |
| F13 | Модуль BCM |
| F14 | Зажигание: S/W |
| F15 | Задний противотуманный фонарь |
| F16 | Система подушек безопасности (SRS) |
| F17 | Передний омыватель |
| F18 | Замки передних дверей |
| F19 | Вспомогательная розетка |
| F20 | Контроллер трансмиссии |
| F21 | Система двигателя |
| F22 | Ближний свет фар |
| F23 | Электростеклоподъемники |
| F24 | Обогрев зеркал |
| F25 | Приборная панель |
| F26 | Зажигание 1 |
| F27 | Подушки безопасности (SRS) |
| F28 | Электропривод зеркал* |
| F29 | Предохранитель прикуривателя Chevrolet Captiva |
| F30 | Пассажирский стеклоподъемник |
| F31 | Водительский стеклоподъемник |
| F32 | Часы и информационная система |
| R1 | Реле кондиционера / Постоянная розетка |
| R2 | Реле зажигания: ON/START |
Предохранитель прикуривателя в Chevrolet Captiva обозначен номером 29 – проверьте его при неисправностях в цепи.
Модель C140

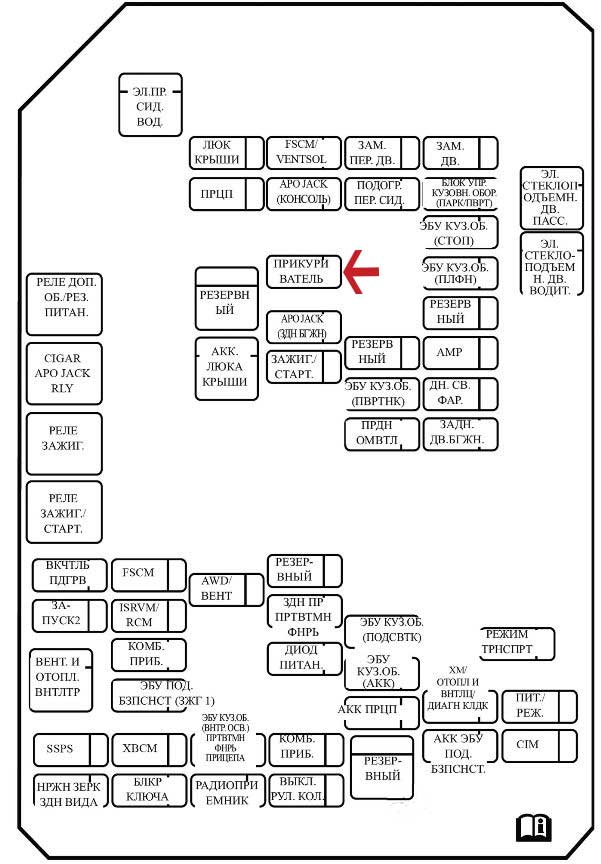

Общая схема и расшифровка
Полезные советы и дополнительные материалы
В этом видео вы увидите пошаговую инструкцию по устранению неисправности с фарами головного света в Chevrolet Captiva путем замены реле, что поможет в самостоятельном ремонте электрики.
Руководство по эксплуатации
Если у вас остались вопросы по предохранителям Chevrolet Captiva, рекомендуем ознакомиться с официальной инструкцией по эксплуатации: «скачать» для детальной информации о схемах и обслуживании.
