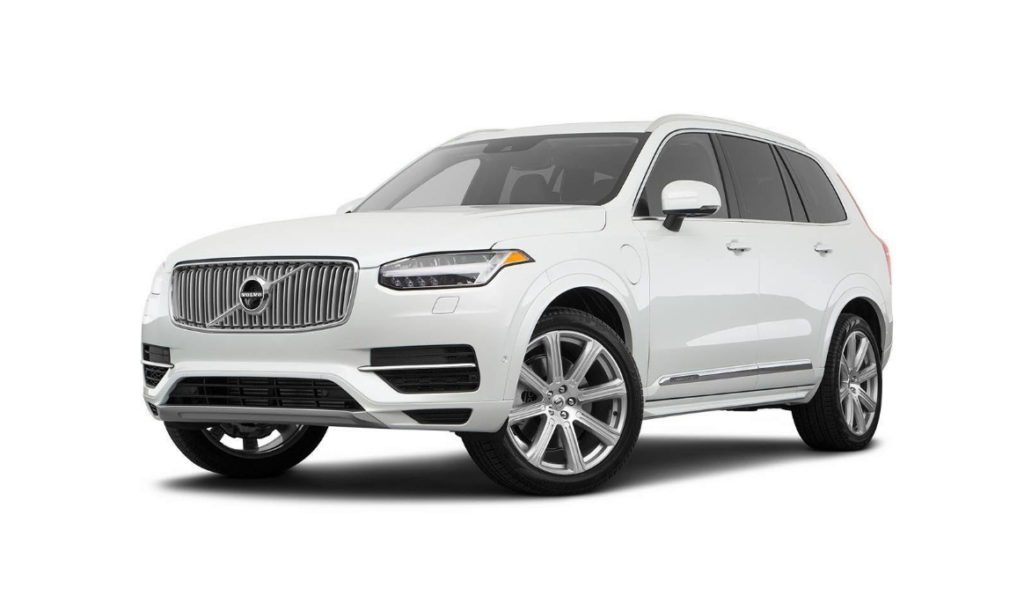

Вольво XC90 второго поколения выпускалась в период с 2015 по 2024 год, включая модели 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов. За эти годы автомобиль претерпел обновление. В этой статье мы подробно разберём предохранители и реле Volvo XC90 2 поколения: предоставим схемы блоков, укажем их расположение с фотографиями. Особое внимание уделим предохранителю для прикуривателя и розетки 12В, а также fuse box Volvo XC90 для поиска и замены.
Расположение и функции предохранителей с реле в Volvo XC90 могут варьироваться в зависимости от года выпуска, комплектации, уровня электрики и рынка сбыта вашего автомобиля. Всегда проверяйте по руководству.
Расположение блока предохранителей в салоне
Блок предохранителей и реле в интерьере Volvo XC90 установлен под торпедо на стороне переднего пассажира.
Чтобы добраться до него, снимите панель обшивки и защитную крышку блока предохранителей Volvo XC90.
Диаграмма блока
Расшифровка предохранителей
| 1 | Модуль управления 48-вольтовой батареей |
| 2 | 30A Электрическая розетка в центральной консоли между задними сиденьями |
| 3 | Не используется |
| 4 | 5A Датчик движения в салоне |
| 5 | 5A Медиа-устройство |
| 6 | 5A Панель приборов |
| 7 | 5A Кнопки центральной консоли |
| 8 | 5A Датчик солнечного света |
| 9 | 20A Модуль датчиков |
| 10 | Не используется |
| 11 | 5A Модуль руля |
| 12 | 5A Модуль кнопки запуска и стояночного тормоза |
| 13 | 15A Обогрев руля |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
| 18 | 10A Климат-контроль модуль |
| 19 | Не используется |
| 20 | 10A OBD-II диагностический порт |
| 21 | 5A Основной экран |
| 22 | 40A Вентилятор переднего климат-контроля |
| 23 | 5A USB-хаб |
| 24 | 7,5A Подсветка панели; освещение интерьера; автозатемнение зеркала; датчики дождя/света; консоль задняя; сиденья передние; двери задние; вентиляторы климат-контроля |
| Электропривод задних сидений; дисплей пассажиров; массаж задних сидений | |
| 25 | 5A Модуль поддержки водителя |
| 26 | 20A Панорамная крыша |
| 27 | 5A Проекционный дисплей |
| 28 | 5A Внутреннее освещение |
| 29 | Не используется |
| 30 | 5A Потолочный дисплей (ремни/подушки) |
| 31 | Не используется |
| 32 | 5A Датчик влажности воздуха |
| 33 | 20A Модуль правой задней двери |
| Электропривод правого заднего сиденья | |
| 34 | 10A Предохранители багажника |
| 35 | 5A Интернет-модуль; Volvo On Call |
| 36 | 20A Модуль левой задней двери |
| Электропривод левого заднего сиденья | |
| 37 | 40A Аудиоусилитель (выборочно) |
| 38 | 40A Задний вентилятор климат-контроля |
| 39 | 5A Антенный модуль |
| 40 | 5A Массаж передних сидений |
| 41 | Не используется |
| 42 | 15A Задний стеклоочиститель |
| 43 | 15A Топливный насос |
| 44 | 5A Реле в моторном отсеке; масляный насос АКПП |
| 45 | Не используется |
| 46 | 15A Обогрев водительского сиденья |
| 47 | 15A Обогрев пассажирского сиденья |
| 48 | 10A Насос охлаждения |
| 49 | Не используется |
| 50 | 20A Модуль левой передней двери |
| Двухмоторный: водительское сиденье | |
| 51 | 20A Активная подвеска |
| 52 | Не используется |
| 53 | 10A Датчики модуль |
| 54 | Не используется |
| 55 | Не используется |
| 56 | 20A Модуль правой передней двери |
| Двухмоторный: пассажирское сиденье | |
| 57 | Двухмоторный: дисплей пассажиров; OBD II; датчик движения |
| 58 | 5A ТВ-тунер (некоторые регионы) |
| 59 | 15A Главный fuse для инфотейнмент-системы |
Блок предохранителей в моторном отсеке
В подкапотном пространстве XC90 блок с предохранителями и реле размещён слева от фары, рядом с аккумулятором.
Внешний вид блока выглядит примерно следующим образом.
Проверяйте функции предохранителей по схемам на внутренней стороне крышки блока fuse box Volvo XC90.
Диаграмма блока
Расшифровка
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | 5A АКПП актуатор модуль |
| 5 | 5A Высоковольтный обогреватель |
| 6 | 5A Кондиционер модуль; клапаны охлаждения |
| 7 | 5A Гибридная батарея; преобразователь |
| 8 | Не используется |
| 9 | 10A Электродвигатель заднего моста |
| 10 | 10A Гибридная батарея; преобразователь |
| 11 | 5A Зарядное устройство |
| 12 | 10A Гибридный аккумулятор клапаны; насос |
| 13 | 10A Насос электропривода |
| 14 | 25A Вентилятор гибридных компонентов |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Не используется |
| 21 | Не используется |
| 22 | Не используется |
| 23 | Не используется |
| 24 | 15A Передняя розетка 12В в консоли |
| 25 | 15A Стандарт: розетка 12В между вторым рядом |
| Премиум: розетка 12В сзади; USB-порты сзади | |
| 26 | 15A Розетка 12В в багажнике |
| USB для iPad держателей | |
| 27 | Не используется |
| 28 | Не используется |
| 29 | Не используется |
| 30 | Не используется |
| 31 | Shunt обогрева лобового стекла слева |
| 32 | 40A Обогрев лобового стекла слева |
| 33 | 25A Фароомыватели |
| 34 | 25A Омыватель лобового стекла |
| 35 | Не используется |
| 36 | 20A Клааксон |
| 37 | 5A Сирена |
| 38 | 40A Тормозная система (клапаны) |
| 39 | 30A Дворники |
| 40 | 25A Задний омыватель |
| 41 | 40A Обогрев лобового стекла справа |
| 42 | 20A Дополнительный обогреватель |
| 43 | 40A ABS насос |
| 44 | Не используется |
| 45 | Shunt обогрева лобового стекла справа |
| 46 | 5A Зажигание: ECM; трансмиссия; руль; CEM |
| 47 | 5A Внешний звук (некоторые рынки) |
| 48 | 7,5A Правая фара |
| 48 | 15A Правая LED фара |
| 49 | Не используется |
| 50 | Не используется |
| 51 | Не используется |
| 52 | 5A Подушки безопасности |
| 53 | 7,5A Левая фара |
| 53 | 15A Левая LED фара |
| 54 | 5A Акселератор датчик |
| 55 | 15A TCM; селектор |
| 56 | 5A Двигатель модуль |
| 57 | Не используется |
| 58 | Не используется |
| 59 | Не используется |
| 60 | Не используется |
| 61 | 20A ECM; привод; дроссель; турбо |
| 62 | 10A Соленоиды; клапаны; термостат |
| 63 | 7,5A Вакуум; клапаны |
| 64 | 5A Спойлер; жалюзи радиатора |
| 65 | Не используется |
| 66 | 15A Лямбда-зонды |
| 67 | 15A Масляный насос; муфта; O2 сенсор |
| 68 | Не используется |
| 69 | 20A ECM |
| 70 | 15A Катушки зажигания |
| 71 | Не используется |
| 72 | Не используется |
| 73 | 30A Масляный насос АКПП |
| 74 | 40A Вакуумный насос |
| 75 | 25A АКПП привода |
| 76 | Не используется |
| 77 | Не используется |
| 78 | Не используется |
Предохранитель переднего прикуривателя (розетка 12В) — номер 24 на 15А в блоке под капотом Volvo XC90.
Блок в багажнике
Дополнительный блок предохранителей и реле в XC90 расположен в багажнике справа.
Схема на изображении зеркально перевёрнута относительно фото блока.
Диаграмма
Функции предохранителей
| 1 | 30A Заднее стекло обогрев |
| 2 | 40A Центральный модуль электроники |
| 3 | 40A Пневмоподвеска компрессор |
| 4 | 30A Задний обогреватель справа |
| 5 | 30A Розетки в консоли сзади |
| 6 | 15A Задний обогреватель слева |
| 7 | 20A Правая задняя дверь |
| 8 | 30A NOx модуль (дизель) |
| 9 | 25A Задняя дверь привод |
| 10 | 20A Пассажирское сиденье привод |
| 11 | 40A Прицеп модуль |
| 12 | 40A Натяжитель ремня справа |
| 13 | 5A Реле обмотки |
| 14 | 15/20A NOx (дизель) |
| Левая задняя дверь | |
| 15 | 5A Датчик ноги багажника |
| 16 | USB хаб/аксессуары |
| 17 | 20A Складывание третьего ряда |
| 18 | 25A Прицеп модуль |
| 18 | 40A Дополнительный модуль |
| 19 | 20A Водительское сиденье |
| Левая передняя дверь | |
| 20 | 40A Натяжитель ремня слева |
| 21 | 5A Парковочная камера |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | 10A Зажигание подача |
| 26 | 5A Подушки и преднатяжители |
| 27 | 10A Двухмоторный: |
| 5A Премиум: кулер; подстаканник | |
| 28 | 15A Заднее сиденье обогрев слева |
| 29 | Не используется |
| 30 | 5A Слепые зоны; задний сигнал |
| 31 | Не используется |
| 32 | 5A Натяжители ремней |
| 33 | 5A ОГ система (бензин) |
| 34 | Не используется |
| 35 | 15A Полный привод AWD |
| 36 | 15A Заднее сиденье обогрев справа |
| 37 | Не используется |
Если у вас есть дополнения или идеи по улучшению статьи о предохранителях Volvo XC90 — делитесь в комментариях.
