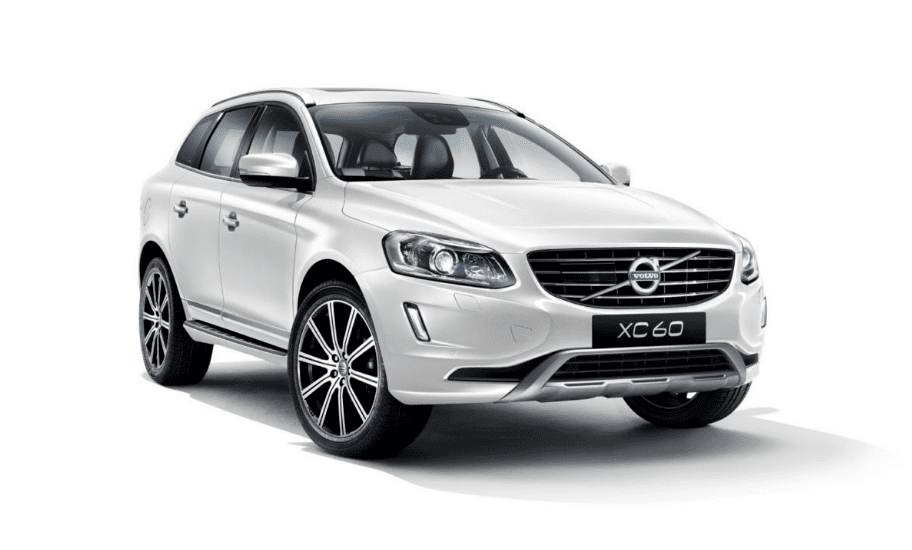

Маленький внедорожник Volvo XC60 первого поколения производился в период с 2008 по 2018 год, включая модели 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов выпуска. За эти годы автомобиль подвергся рестайлингу. В этой статье мы подробно разберём расположение блоков предохранителей и реле Volvo XC60, предоставим схемы, фото примеры и укажем места установки. Особое внимание уделим предохранителю для розетки прикуривателя, замена которого часто требуется владельцам.
Функции предохранителей и реле Volvo XC60 могут варьироваться в зависимости от года производства, региона комплектации и уровня электрического оборудования вашего автомобиля. Рекомендуем проверять по руководству.
Расположение блоков предохранителей в салоне
В интерьере Volvo XC60 два блока предохранителей и реле находятся под приборной панелью на стороне переднего пассажира. Чтобы добраться до них, снимите пластиковую отделку и снимите крышку защиты.
Блок слева
Фото — пример установки
Распиновка схемы
Расшифровка предохранителей
| 1 | 40A Основной предохранитель аудиомодуля*; основной для предохранителей 16-20; инфотейнмент-система Volvo XC60 |
| 2 | 25A С 2014 г.: Омыватели лобового стекла; задний омыватель |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Не используется |
| 6 | Не используется |
| 7 | 15A Розетка 12 В в багажнике |
| 8 | 20A Панель двери водителя |
| 9 | 20A Панель передней пассажирской двери |
| 10 | 20A Панель задней правой двери |
| 11 | 20A Панель задней левой двери |
| 12 | 20A Безключевой доступ |
| 13 | 20A Электропривод сиденья водителя |
| 14 | 20A Электропривод сиденья пассажира |
| 15 | 15A 2011-2012: Складной подголовник |
| 2013-2017: Не используется | |
| 16 | 5A 2011: Не используется |
| 2012-2017: Информационный модуль или экран | |
| 17 | 10A Аудиомодуль (усилители); ТВ; DAB-радио |
| 18 | 15A Аудиомодуль или Sensus-контроллер |
| 19 | 5A Телематика; Bluetooth-модуль |
| 20 | Не используется |
| 21 | 5A Панорамный люк с шторкой; салонное освещение; климат-датчик |
| 22 | 15A 2011: Прикуриватель, RSE (развлечения для задних сидений) |
| 2012-2017: Розетка 12 В в центральной консоли | |
| 23 | 15A 2011: Обогрев пассажирского сиденья |
| 2012-2017: Обогрев правого заднего сиденья | |
| 24 | 15A 2011: Обогрев водительского сиденья |
| 2012-2017: Обогрев левого заднего сиденья | |
| 25 | Не используется |
| 26 | 15A 2011: Обогрев правого заднего сиденья |
| 2012-2017: Обогрев пассажирского сиденья | |
| 27 | 15A 2011: Обогрев левого заднего сиденья |
| 2012-2017: Обогрев водительского сиденья | |
| 28 | 5A Парковочный ассистент; камера; BLIS; RTi-навигация |
| 29 | 10A 2011-2012: AWD-модуль |
| 15A 2013-2017: AWD-модуль | |
| 30 | 10A Four-C активная подвеска |
Предохранитель для передней розетки прикуривателя — номер 22. Полезно знать при самостоятельной замене предохранителей Volvo XC60.
Блок справа

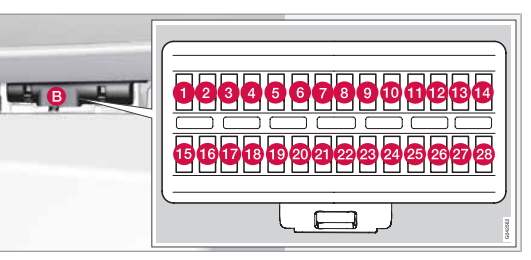

Вариант 1
Для автомобилей 2008–2011 годов выпуска.
Распиновка
Обозначения
| 1 | 5A Датчик осадков |
| 2 | 10A SRS-система |
| 3 | 5A ABS-тормоза |
| 4 | 7,5A Газовая педаль, PTC-нагреватель, обогрев сидений |
| 5 | Не используется |
| 6 | 15A ICM-дисплей, CD/радио, RSE |
| 7 | 7,5A Рулевой модуль |
| 8 | Не используется |
| 9 | 15A Дальний свет фар |
| 10 | 20A Люк-крыша |
| 11 | 7,5A Задние фонари |
| 12 | Не используется |
| 13 | 15A Передние противотуманки |
| 14 | 15A Омыватель лобового стекла |
| 15 | 10A ACC-адаптивный круиз |
| 16 | Не используется |
| 17 | 7,5A Салонное освещение, дверь водителя/электросиденье пассажира |
| 18 | 5A Информационный экран |
| 19 | 5A Электросиденье водителя |
| 20 | 15A Задний стеклоочиститель |
| 21 | 5A Ключевой приёмник, датчики сигнализации |
| 22 | 20A Топливный насос |
| 23 | 20A Электрозамок руля |
| 24 | Не используется |
| 25 | 10A Бак/задняя дверь |
| 26 | 5A Сирена, ECC |
| 27 | 5A Кнопка start/stop |
| 28 | 5A Стоп-сигналы |
Вариант 2
Для моделей 2011–2017 годов. Вид блока примерно такой.
Распиновка
Расшифровка
| 1 | 15A Задний омыватель |
| 2 | Не используется |
| 3 | 7,5A Салонное освещение; панель стеклоподъёмников водителя; электросиденья |
| 4 | 5A Приборная панель |
| 5 | 10A ACC*; предупреждение столкновений |
| 6 | 7,5A Салонное освещение; датчик дождя |
| 7 | 7,5A Рулевой модуль |
| 8 | 10A Центральный замок, лючок бака |
| 9 | 15A 2011-2013: Задний омыватель |
| 2014-2017: Обогрев руля | |
| 10 | 15A 2011-2013: Лобовое омыватель |
| 2014-2017: Обогрев лобового стекла | |
| 11 | 10A Открытие багажника |
| 12 | 10A 2011: Задняя дверь |
| 2012: Не используется | |
| 2013-2017: Складной подголовник | |
| 13 | 20A Топливный насос |
| 14 | 5A Датчик движения; климат-панель |
| 15 | 15A Замок руля |
| 16 | 5A Сирена; OBDII-диагностика |
| 17 | Не используется |
| 18 | 10A City Safety airbag |
| 19 | 5A Предупреждение столкновений |
| 20 | 7,5A Газовый датчик; антидимминг зеркала; задний обогрев; доп. нагреватель |
| 21 | 15A Infotainment (Performance); аудио (Performance) |
| 22 | 5A Тормозные огни |
| 23 | 20A Панорамный люк с шторкой |
| 24 | 5A Блокировка запуска |
Блоки предохранителей в моторном отсеке
Основной блок предохранителей и реле
Этот блок Volvo XC60 установлен слева от аккумулятора в подкапотном пространстве.
Блок разделён на несколько секций для удобства.
Фото показывает доступ к нижней части блока.
Всегда сверяйтесь с маркировкой на крышках блоков для точного назначения предохранителей Volvo XC60.
Схема блока
Расшифровка элементов
| 1 | 50A Основной для CEM с блоком B под бардачком |
| 2 | 50A Основной для CEM с блоком B под бардачком |
| 3 | 60A Основной для багажного блока |
| 4 | 60A Основной для салонной коробки с блоком A под бардачком |
| 5 | 50/60A Основной для салонной коробки с блоком A под бардачком |
| 6 | Не используется |
| 7 | 100A PTC предпусковой нагреватель |
| 8 | 20A 2008-2011: Не используется |
| 20A 2012-2013: Омыватели фар | |
| 40A 2014-2017: Обогрев лобового слева | |
| 9 | 30A Лобовик-очиститель |
| 10 | 25A Стационарный обогреватель |
| 11 | 40A Салонный вентилятор |
| 12 | 40A 2008-2013: Не используется |
| 2014-2017: Обогрев лобового слева | |
| 13 | 40A ABS-насос |
| 14 | 20A ABS-клапаны |
| 15 | 20A 2008-2013: Не используется |
| 2014-2017: Омыватели фар | |
| 16 | 10A Регулировка фар: ABL ксенон |
| 17 | 20A Основной для CEM с блоком B под бардачком |
| 18 | 5A 2008-2010: Радар ACC |
| 2011-2017: ABS | |
| 19 | 5A Адаптивный рулевой серво |
| 20 | 10A ECM, TCM, airbag |
| 21 | 10A Обогреваемые омывательные форсунки |
| 22 | Не используется |
| 23 | 5A Панель освещения |
| 24 | 15A 2008-2010: Омыватели фар |
| 2011-2017: Не используется | |
| 25 | 15A 2008-2010: Передняя/задняя 12В розетка (прикуриватель) |
| 2011-2017: Не используется | |
| 26 | 5A 2008-2010: Люк/консоль ECC |
| 2011-2017: Не используется | |
| 27 | 5A 2008-2013: Реле моторного блока |
| 2014-2017: Реле омывателя | |
| 28 | 20A Дополнительные фары |
| 29 | 15A Гудок |
| 30 | 5/10A ECM, катушка главного реле |
| 31 | 15A TCM модуль |
| 32 | 15A A/C муфта (кроме 5-цил. дизеля и B4207T7 4-цил. дизеля) |
| Насос ОЖ (5-цил. дизель Start/Stop и B4207T7) | |
| 33 | 5A 2008-2011: Реле омывателя |
| 2012-2017: Катушки реле A/C (кроме 5-цил. дизеля); насос ОЖ (1.6 бензин, 5-цил. дизель S/S); шкаф охлаждения (S/S) | |
| 34 | 30A 2008-2016: Реле стартера |
| 2017: Не используется | |
| 35 | 20A Зажигание (5-,6-цил. бенз.); конденсатор (6-цил.), ECM (4-цил. 2.0 л) |
| 10A Зажигание (4-цил. бенз.), нагрев (5-цил. дизель) | |
| 36 | 10A 2008-2013: ECM (бензин кроме 4-цил. 2.0 л) |
| 15A 2008-2013: ECM (дизель) | |
| 20A 2014-2017: ECM (4-цил.) | |
| 37 | 10A 2008-2013: MAF (4-цил.), термостат (4-цил. бенз.), EVAP (4-цил. бенз.), EGR-насос (4-цил. диз.) |
| 15A MAF (5-цил. диз.,6-цил.); клапаны (5-цил. диз.); форсунки (5-,6-цил. бенз.); ECM (5-,6-цил. бенз.) | |
| 38 | 15A Клапаны, масляный насос (4-цил. бенз.), лямбда средняя (4-цил. бенз.), задняя лямбда (4-цил. диз.) |
| 10A A/C муфта (5-,6-цил.), клапаны (5-,6-цил.), ECM (6-цил.), MAF (5-цил. бенз.), датчик масла | |
| 39 | 15A EVAP клапан, лямбда, впрыск, жалюзи радиатора ECM |
| 10A Лямбда, жалюзи радиатора | |
| 40 | 20A Вакуумный насос, картер (5-цил. турбо, 2.0 GTDI) |
| 2008-2009: Дизельный фильтр подогрев | |
| 15A 2008-2009: Фильтр подогрев, картер (дизель) | |
| 2014-2017: Зажигание катушки | |
| 10A 2010-2013: Картер обогрев (5-цил. бенз.) | |
| 20A 2010-2013: Дизельный фильтр, картер (5-цил. дизель) | |
| 41 | 5A 2008-2010: Не используется |
| 2011-2012: Картер обогрев (дизель) | |
| 2013-2017: Жалюзи (5-цил. бенз.) | |
| 10A 2012-2017: Картер (5-цил. диз.), АКПП насос (5-цил. диз. S/S с 2013) | |
| 15A 2014-2017: A/C муфта (4-цил. 2.0 бенз.); нагрев (4-цил. 2.0 диз.); насос (4-цил. 2.0 диз.) | |
| 42 | 70A Нагрев свечи (дизель) |
| 50A 2014-2017: ОЖ насос (4-цил. 2.0 бенз.) | |
| 43 | 60A 2011-2017: Охлаждение вентилятор (4-,5-цил. бенз.) |
| 80A 2011-2017: Охлаждение (6-цил. бенз., 4-цил. 2.0 и 5-цил. диз.) | |
| 44 | 80A 2008-2010: Охлаждение вентилятор |
| 2011-2017: Электрогидро руль (1.6D) | |
| 100A 2011-2017: Сервоусилитель |
В секции А возможны реле для стартера, омывателя или кондиционера в Volvo XC60.
Блок мощных предохранителей
Этот блок силовых предохранителей размещён в защищённой зоне моторного отсека, обычно на моделях с Start/Stop системой.
Распиновка
Расшифровка
| A1 | 175A Главный предохранитель моторной коробки |
| A2 | 175A Главный для CEM с блоком B, салонная A и багажная коробки |
| 1 | 100A Дополнительный нагреватель |
| 2 | 50A Основной для CEM с блоком B |
| 3 | 60A Основной для салонной коробки с A |
| 4 | 60A Основной для салонной коробки с A |
| 5 | 60A Основной для багажного блока |
| 6 | 40A Салонный вентилятор |
| 7 | Не используется |
| 8 | Не используется |
| 9 | 30A Стартерное реле |
| 10 | 50A Внутренний диод |
| 11 | 70A Вспомогательный АКБ |
| 12 | 15A CEM (напряжение от aux АКБ) |
| 5A 2016-2017: CEM (напряжение aux АКБ) |
Блок в багажнике
В левом углу багажника за панелью Volvo XC60 установлен дополнительный блок предохранителей и реле.
Блок может иметь одну или три секции в зависимости от комплектации.
Распиновка
Обозначения
| 1 | |
| 1 | 25A 2008-2010: Дверь водителя панель |
| 30A 2011-2017: Левый EPB | |
| 2 | 25A 2008-2010: Дверь пассажира панель |
| 30A 2011-2017: Правый EPB | |
| 3 | 25A 2008-2010: Левая задняя дверь |
| 30A 2011-2017: Задний обогрев | |
| 4 | 25A 2008-2010: Правая задняя дверь |
| 15A 2011-2017: Прицеп розетка 2 | |
| 5 | 20A 2008-2010: Не используется |
| 2011-2017: POT (автооткрытие багажника) | |
| 6 | 15A 2008-2010: 12В в багажнике |
| 2011-2017: Не используется | |
| 7 | 30A 2008-2010: Задний обогрев |
| 2011-2017: Не используется | |
| 8 | Не используется |
| 9 | 15A 2008-2010: Прицеп 2 |
| 2011-2017: Не используется | |
| 10 | 25A 2008-2010: Водительское электросиденье |
| 2011-2017: Не используется | |
| 11 | 40A Прицеп 1 |
| 12 | 30A 2008-2010: POT багажник |
| 2011-2017: Не используется | |
| 2 | |
| 1 | 5A Парковка ассистент, камера |
| 2 | 15A Four-C модуль |
| 3 | 15A Передний водитель обогрев |
| 4 | 15A Передний пассажир обогрев |
| 5 | 15A Правое заднее сиденье обогрев |
| 6 | 10A AWD модуль |
| 7 | 15A Левое заднее сиденье обогрев |
| 8 | Не используется |
| 9 | 25A Пассажирское электросиденье |
| 10 | 20A Keyless |
| 11 | 30A Левый EPB |
| 12 | 30A Правый EPB |
| 3 | |
| 1 | 10A RTI дисплей |
| 2 | Не используется |
| 3 | 25A Сабвуферы |
| 4 | 5A DAB радио |
| 5 | 25A Аудиоусилители |
| 6 | 15A Аудиосистема |
| 7 | 5A Телефон Bluetooth |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Не используется |
Электрические схемы
Для углублённого ремонта и ТО Volvo XC60 ознакомьтесь с электросхемами Volvo XC60, доступными для скачивания.
Это вся информация по предохранителям. Если у вас есть предложения по улучшению статьи о блоках предохранителей Volvo XC60 — оставляйте в комментариях.
