Хэтчбэк Volvo V40 производился в период с 2012 по 2019 год, включая модели 2012, 2013, 2014, 2015, 2016, 2017, 2018 годов. За эти годы автомобиль подвергся рестайлингу. В нашем обзоре мы рассмотрим расположение предохранителей и реле Volvo V40, схемы блоков предохранителей, их монтажные места с фотографиями и примерами. Особо выделим предохранитель прикуривателя, а также информацию по замене и диагностике электрических систем.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрических систем Volvo V40.
Блоки предохранителей в салоне

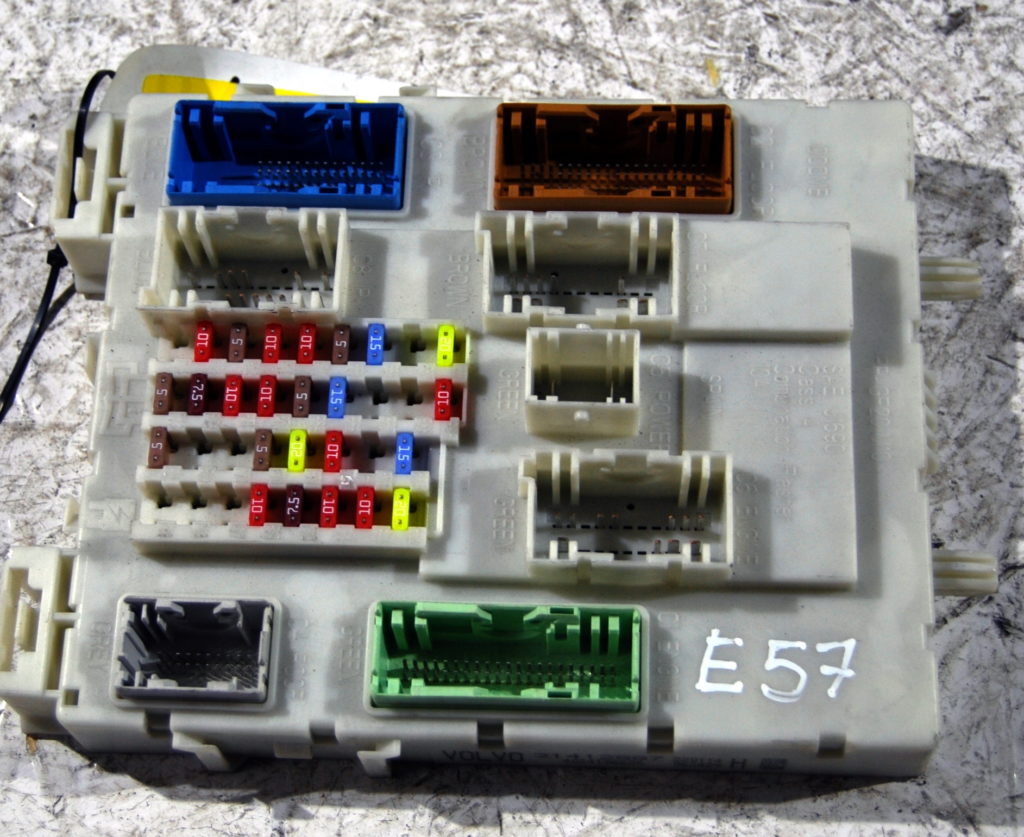

Основной блок предохранителей
Этот блок предохранителей Volvo V40 размещен под перчаточным ящиком (бардачком) и прикрыт пластиковой крышкой для защиты от пыли и влаги.
Фото примера доступа к блоку

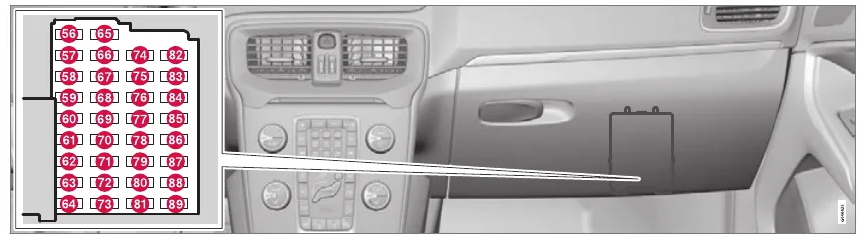

Схема блока предохранителей под бардачком Volvo V40
Расшифровка предохранителей
| 56 | 20A Топливный насос |
| 57 | – |
| 58 | 15A Стеклоочиститель заднего стекла |
| 59 | 5A Резервное положение, внутреннее освещение |
| 60 | 10A Внутреннее освещение; Электропривод сидений |
| 61 | 10A Жалюзи, стеклянная крыша (опция) |
| 62 | 5A Датчик дождя (опция); Затемнение, внутреннее зеркало заднего вида (опция); Датчик влажности (опция) |
| 63 | 5A Система предупреждения о столкновении (опция) |
| 64 | – |
| 65 | 10A Разблокировка задней двери (см. Также предохранитель 84) |
| 66 | |
| 67 | 5A Резервное положение 3, постоянное напряжение |
| 68 | 15A Замок рулевого управления |
| 69 | 5A Комбинированная панель приборов |
| 70 | 10A Центральный замок, крышка топливного бака (см. Также предохранитель 83) |
| 71 | 10A Климатическая панель |
| 72 | 7,5A Модуль рулевого колеса |
| 73 | 5A Сирена сигнализация (опция); Разъем для передачи данных OBDII |
| 74 | 15A Дальний свет |
| 75 | |
| 76 | 10A Фонарь заднего хода |
| 77 | 20A Стеклоочистители (см. Также предохранитель 82); Задний стеклоочиститель (см. Также предохранитель 82) |
| 78 | 5A Электронное противоугонное устройство |
| 79 | 15A Резервное положение 1, постоянное напряжение |
| 80 | 20A Резервное положение 2, постоянное напряжение |
| 81 | 5A Сигнализация датчика движения (опция); Удаленный приемник |
| 82 | 20A Стеклоочистители (см. Также предохранитель 77); Стеклоочиститель заднего стекла (см. Также предохранитель 77) |
| 83 | 10A Центральный замок, крышка топливного бака (см. Также предохранитель 70) |
| 84 | 10A Разблокировка задней двери (см. Также предохранитель 65) |
| 85 | 7,5A Элемент PTC, подогреватель воздуха (опция); Кнопка обогрева заднего сиденья (опция) |
| 86 | 10A подушки безопасности; Пешеходная подушка безопасности |
| 87 | 7,5A Резервное положение 4, постоянное напряжение |
| 88 | |
| 89 |

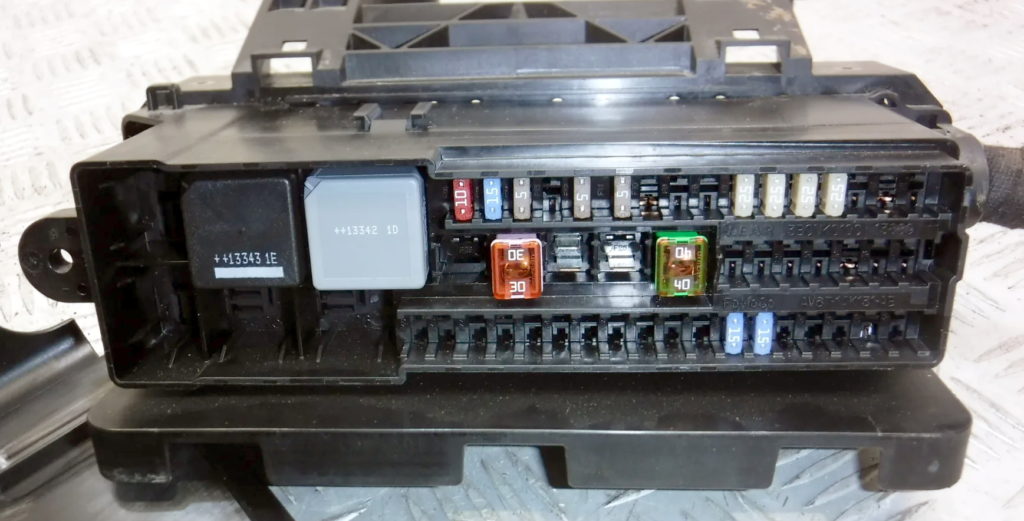

Блок предохранителей и реле под сиденьем
Дополнительный блок предохранителей и реле в салоне Volvo V40 находится под передним пассажирским сиденьем. Он в основном отвечает за защиту инфотейнмент-системы (аудио, навигация), обогрева сидений и других опций комфорта.

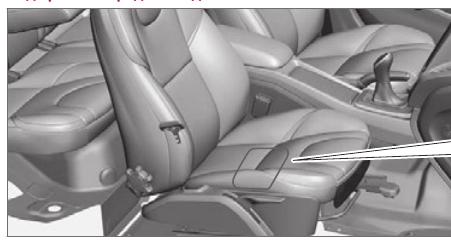

Фотография доступа

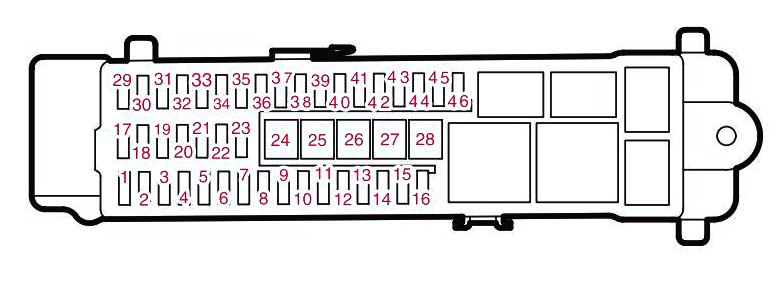

Схема блока предохранителей под сиденьем Volvo V40
Описание предохранителей и реле
| 1 | |
| 2 | 10A Без ключа (опция) |
| 3 | 5A Дверная ручка (без ключа (опция)) |
| 4 | 25A Панель управления левой передней двери |
| 5 | 25A Панель управления, правая передняя дверь |
| 6 | 25A Панель управления левой задней двери |
| 7 | 25A Панель управления, правая задняя дверь |
| 8 | – |
| 9 | 20A Сиденье с электроприводом слева (опция) |
| 10 | – |
| 11 | – |
| 12 | 5A Блок управления звуком (усилитель) (опция) |
| 13 | – |
| 14 | 5A Телематика (опция); Bluetooth (опция) |
| 15 | 15A Аудио; Информационно-развлекательный блок управления |
| 16 | 10A Цифровое радио (опция); ТВ (опция) |
| 17 | 15A Розетка 12 В, грузовой отсек |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | – |
| 23 | 20A Розетка для прицепа 2 (опция) |
| 24 | 40A Первичный предохранитель для предохранителей 12-16; Infotainment |
| 25 | – |
| 26 | 40A Трейлер розетка 1 (опция) |
| 27 | 30A Обогрев заднего стекла |
| 28 | – |
| 29 | 5A БЛИС (опция) |
| 30 | 5A Помощь при парковке (опция) |
| 31 | 5A Парковочная камера (опция) |
| 32 | – |
| 33 | – |
| 34 | 15A Обогрев сидений (со стороны водителя) |
| 35 | 15A Обогрев сидений (пассажирская сторона) |
| 36 | – |
| 37 | – |
| 38 | – |
| 39 | 15A Подогрев сиденья заднего правого (опция) |
| 40 | 15A Обогрев заднего левого сиденья (опция) |
| 41 | 15A Модуль полного привода (опция) |
| 42 | – |
| 43 | – |
| 44 | – |
| 45 | – |
| 46 | – |
Блок предохранителей в моторном отсеке
В моторном отсеке под капотом Volvo V40 установлен главный блок предохранителей и реле, который управляет основными системами автомобиля, включая двигатель и климат-контроль.

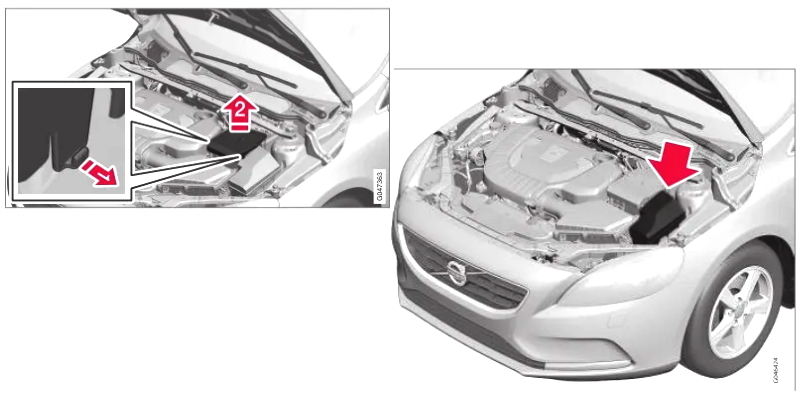

Фото примера расположения блока под капотом
Схема блока предохранителей в моторном отсеке Volvo V40
Расшифровка и назначение предохранителей
| 7 | 40A Насос ABS |
| 8 | 30A Клапаны ABS |
| 9 | 20A Омыватели фар (опция) |
| 10 | 40A Вентилятор |
| 11 | – |
| 12 | 30A Первичный предохранитель для предохранителей 32-36 |
| 13 | – |
| 14 | 40A Обогрев ветрового стекла, правая сторона (опция) |
| 15 | – |
| 16 | 40A Лобовое стекло с подогревом, левая сторона (опция) |
| 17 | 20A Стояночный отопитель (опция) |
| 18 | 20A Стеклоочистители |
| 19 | 5A Центральный электронный модуль, источник опорного напряжения, резервный аккумулятор (Start / Stop) |
| 20 | 15A Сигнал |
| 21 | 5A Стоп-сигнал |
| 22 | – |
| 23 | 5A Управление фарами |
| 24 | 5A Внутренние катушки реле |
| 25 | 15A Розетка 12 В, передняя часть туннельной консоли |
| 26 | 15A Модуль управления коробкой передач |
| 27 | 15A Электромагнитная муфта кондиционера (1,6 литра, 5-цил. Бензин) |
| 28 | 15A Розетка 12 В, туннельная консоль сзади |
| 29 | – |
| 30 | 5A Модуль управления двигателем (4-цил. 2.0 л, 5-цил.) |
| 31 | 20A Правое сиденье с электроприводом (опция) |
| 32 | 10A Катушка реле в реле вентилятора охлаждения (4-цил. 1,6 л, 5-цил. Дизель); Лямбда-зондс (4-цил. 1,6 л бензин); Расходомер воздуха (дизель 1,6 л, дизель 5-цил.), Перепускной клапан, охлаждение EGR (дизель 1,6 л); Обойти соленоид охлаждения EGR (5-цил. Дизель); Клапан регулятора расхода топлива (5-цил. Дизель); Клапан регулятора давления топлива (5-цил. Дизель) |
| 32 | 15A Лямбда зондс (4-цил. 2,0 л); Катушка реле в реле вентилятора охлаждения (4-цил. 2,0 л) |
| 32 | 20A Катушка реле в реле вентилятора охлаждения (5-цил. Бензин); Лямбда-зондс (5-цил. Бензин) |
| 32 | 20A Катушка реле в реле вентилятора охлаждения (5-цил. Бензин); Лямбда-зондс (5-цил. Бензин) |
| 33 | 10A Масляный насос АКПП (5-цил.); Датчик массового расхода воздуха (1,6 л бензин, 5-цил. Бензин); Клапан EVAP (бензин 1,6 л); Клапаны (4 цил. 2,0 л, 5-цил. Бензин); Соленоиды (5-цил. Бензин); Подогреватель картера (5-цил. Бензин); Управление мотором турбо (1,6 л дизель); Клапан регулятора расхода топлива (1,6 л дизель); Крышка ролика радиатора модуля управления (дизель 1,6 л); Соленоидное поршневое охлаждение (5-цил. Дизель); Клапан управления турбонаддувом (5-цил. Дизель); Датчик уровня масла (5-цил. Дизель); Компрессор кондиционера (4-цил. 2,0 л, 5-цил. Дизель); Масляный насос (4- цил. 2,0 л); Клапан охлаждения системы климат-контроля (4-цил. 2.0 л дизель); Катушки реле в реле для функций пуска / останова |
| 34 | 10A Клапаны (1,6 л, бензин); Соленоиды (1,6 л бензина); Инжекторы (5-цил. Бензин); Лямбда-сонд (5-цил. Дизель); Подогреватель картера (5-цил. Дизель) |
| 34 | 15A Клапан (4-цилиндровый 2,0 л дизель); Клапан EVAP (4-цил. 2,0 л бензин); Подогреватель картера (4 цил. 2,0 л бензин); Модуль управления двигателем (4-цил. 2,0 л), датчик массового расхода воздуха (4-цил. 2,0 л); Термостат (4-цил. 2,0 л бензин); Насос охлаждения для рециркуляции отработавших газов (4 цил. 2.0 л дизель) Модуль управления свечами накаливания (4-цил. 2.0 л дизель) |
| 35 | 10A Катушки зажигания (1,6 л бензин, 5-цил. Бензин) |
| 35 | 15A Катушки зажигания (4-цил. 2,0 л бензин); Дизельный фильтр с подогревом (1,6 л дизеля, 5-цил. Дизель); Модуль управления свечами накаливания (5-цил. Дизель) |
| 35 | 25A Дизельный фильтр с подогревом (4-цил. Дизель 2.0 л) |
| 36 | 10A Модуль управления двигателем (1,6 л) |
| 36 | 15A Модуль управления двигателем (4-цил. 2,0 л, 5-цил.); Дроссельная заслонка (5-цил. Бензин) |
| 37 | 5A ABS |
| 38 | 10A Модуль управления двигателем; Модуль управления коробкой передач; подушки безопасности |
| 39 | 10A Регулировка фар (опция) |
| 40 | 5A Электроуправление сервоприводом |
| 41 | 15A Центральный электронный модуль |
| 42 | – |
| 43 | – |
| 44 | 5A Система предупреждения о столкновениях |
| 45 | 5A Датчик педали акселератора |
| 46 | Точка зарядки, резервный аккумулятор |
| 47 | – |
| 48 | 10A Насос охлаждающей жидкости (при отсутствии стояночного отопителя) |
Предохранители прикуривателя и розеток 12В (номиналом 15А) расположены под номерами 25 и 28 в блоке под капотом, что важно для ремонта и диагностики электрики Volvo V40.
