Volkswagen Golf 1 первого поколения производился с 1975 по 1984 год, включая модели 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983 и 1984 годов выпуска. В этой статье мы подробно разберем предохранители и реле для Volkswagen Golf 1 и Volkswagen Jetta 1 (Mk1), включая схемы блоков предохранителей, их расположение в автомобиле, фото блоков и примеры. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также другим элементам электрики VW Golf 1.
Функции предохранителей и реле могут варьироваться в зависимости от года производства, комплектации электрического оборудования и рынка сбыта вашего Volkswagen Golf 1 или Jetta 1.
Расположение блока предохранителей и реле

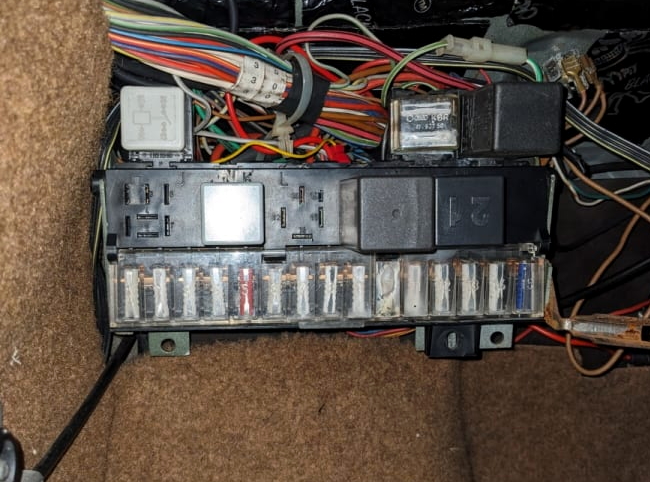

Основной блок предохранителей и реле в Volkswagen Golf 1 установлен в салоне под приборной панелью на стороне водителя, что обеспечивает удобный доступ для диагностики электрической системы.

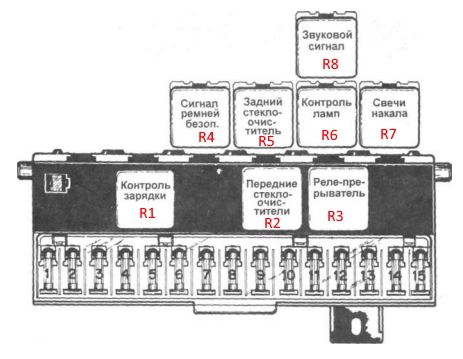

Схема блока предохранителей Volkswagen Golf 1
Расшифровка предохранителей
| 1 | 8A Левая фара ближний свет |
| 2 | 8А Правая фара ближний свет |
| 3 | 8A Левая фара дальний свет |
| 4 | 8A Правая фара дальний свет |
| 5 | 16А Обогрев заднего стекла |
| 6 | 8А Стоп-сигнал, аварийные огни |
| 7 | 8А Прикуриватель, внутреннее освещение, часы |
| 8 | 8А Указатели поворотов |
| 9 | 8А звуковой сигнал и свет заднего хода |
| 10 | 16А Вентилятор радиатора |
| 11 | 8А Стеклоочиститель, стеклоомыватель и омыватель заднего стекла |
| 12 | 8А Подсветка номерного знака |
| 13 | 8А Задний фонарь правый, передний габаритный фонарь правый |
| 14 | 8А Задний фонарь левый, передний габаритный фонарь левый |
| 15 | 8А Противотуманная фара 25А Вентилятор радиатора |
| 16 | 50А Пусковые свечи накала |
В верхней секции блока предохранителей Volkswagen Golf 1 могут быть размещены дополнительные элементы для радиоаппаратуры, электростеклоподъемников и других опций электрики.
Функции реле в блоке VW Golf 1
- R1 — Контроль зарядки
- R2 — Передние стеклоочистители
- R3 — Аварийная сигнализация
- R4 — Сигнал не пристёгнутых ремней безопасности
- R5 — Задний стеклоочиститель
- R6 — Контрольные лампы / топливный насос
- R7 — Свечи накала / Контроль содержания кислорода
- R8 — Звуковой сигнал

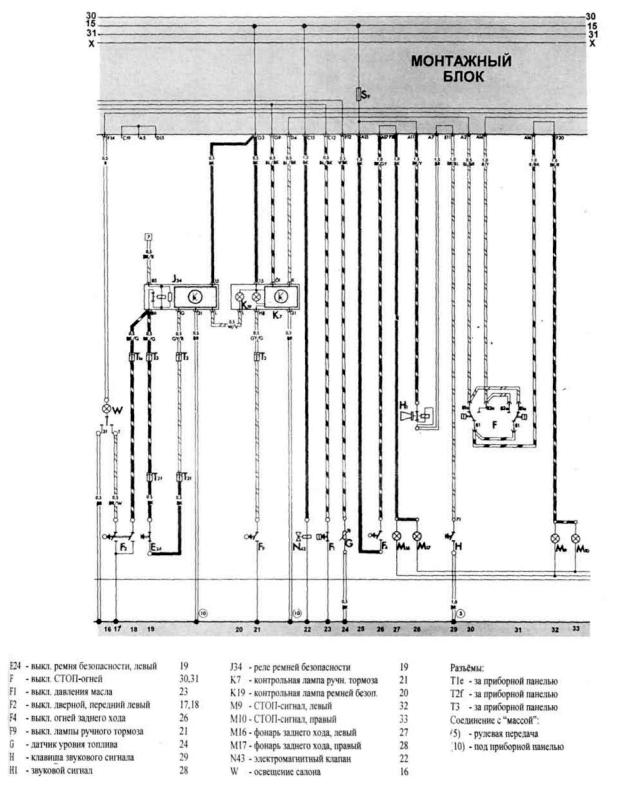

Общая электрическая схема соединений для Golf 1 и Jetta 1
Если у вас остались вопросы по предохранителям, реле или схемам Volkswagen Golf 1 — пишите в комментариях.
