Volkswagen Golf 5 пятого поколения производился с 2003 по 2009 год, в основном в хэтчбэк-кузове, оснащался бензиновыми и дизельными агрегатами. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Volkswagen Golf 5, включая схемы, фото и инструкции. Укажем позиции электронных модулей управления, а также отдельно выделим предохранитель прикуривателя. Материал пригодится владельцам Volkswagen Jetta 5, поскольку электрические схемы этих моделей очень похожи.
Не то поколение? Ознакомьтесь с материалами по 4-му или 6-му поколению Golf.

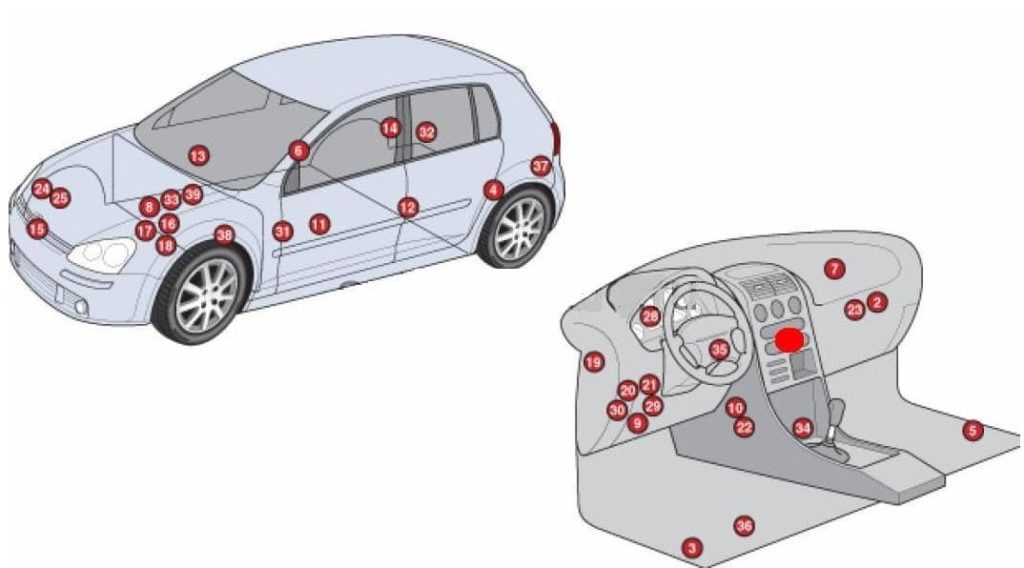

Расположение электронных блоков управления в Volkswagen Golf 5
Схема fuse box locations Golf 5
Расшифровка обозначений
| 1 | Электронный модуль кондиционера |
| 2 | Контроллер электровентилятора кондиционера/обогрева |
| 3 | Левый боковой датчик удара (сторона водителя) |
| 4 | Задний левый боковой датчик удара |
| 5 | Правый боковой датчик удара (сторона пассажира) |
| 6 | Задний правый боковой датчик удара |
| 7 | Датчик наклона кузова (антиугонная система) |
| 8 | Аккумулятор |
| 9 | Диагностический порт DLC |
| 10 | Интерфейс шины данных |
| 11 | Модуль электроники водительской двери — внутри двери |
| 12 | Контроллер левой задней двери |
| 13 | Модуль электроники пассажирской двери — внутри двери |
| 14 | Контроллер правой задней двери |
| 15 | Блок электровентилятора охлаждения — на вентиляторе |
| 16 | Основной блок предохранителей/реле моторного отсека 1 |
| 17 | Блок предохранителей/реле моторного отсека 2 |
| 18 | Блок предохранителей/реле моторного отсека 3 — под основным блоком в моторном отсеке 1 |
| 19 | Блок предохранителей/реле панели приборов 1 |
| 20 | Блок предохранителей/реле панели приборов 2 |
| 21 | Блок предохранителей/реле панели приборов 3 |
| 22 | Модуль корректора фар (для моделей с ксеноном) |
| 23 | Резистор вентилятора обогрева |
| 24 | Гудок 1 |
| 25 | Гудок 2 |
| 28 | Контроллер приборной панели |
| 29 | Многофункциональный контроллер 1 — в блоке предохранителей/реле панели приборов 3: функции включают прикуриватель, круиз-контроль, противотуманки, аварийку, фары, обогрев заднего стекла, гудок, подсветку салона, задний дворник/омыватель, фонари заднего хода, габаритные огни, стопы, омыватель/дворники лобового стекла |
| 30 | Многофункциональный контроллер 2: антиугонка, замок багажника/задней двери, привод багажника/двери, центральный замок, зеркала, стеклоподъемники, люк топливного бака, люк |
| 31 | Контроллер NOx-датчика — под кузовом |
| 32 | Блок парктроника — правая сторона багажника |
| 33 | Модуль рулевого усилителя — над рейкой |
| 34 | Электронный блок SRS |
| 35 | Контроллер рулевой колонки |
| 36 | Модуль телефона — под сиденьем (если есть) |
| 37 | Блок электроники прицепа — левая сторона багажника |
| 38 | Электронный блок АКПП — за колесной аркой |
| 39 | Контроллер дворников лобового стекла — на впускном резонаторе |
Блок предохранителей и реле в моторном отсеке Golf 5

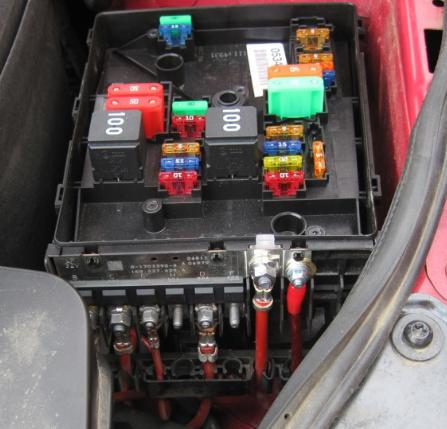

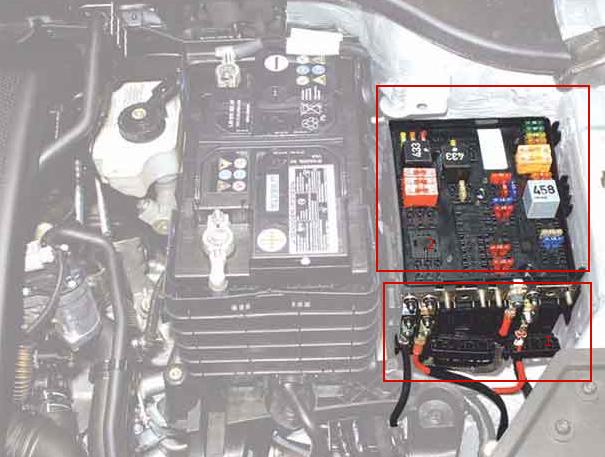

Расположен около аккумулятора, прикрыт пластиковой крышкой. Состоит из двух секций: 1 — высокомощные плавкие вставки (fuse box engine compartment). 2 — предохранители и реле.
Секция предохранителей и реле

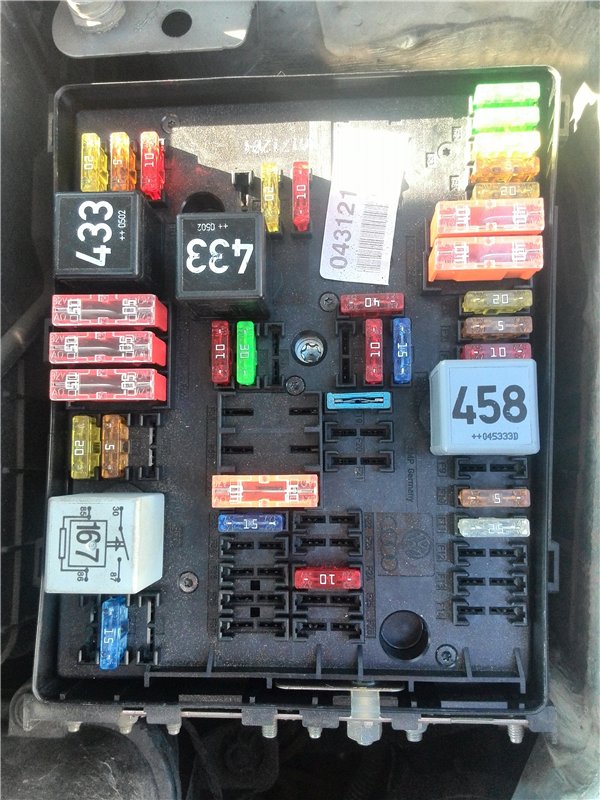

Вариант 1
Фото-иллюстрация
Диаграмма
Функции предохранителей
| 1 | Реле ECU двигателя |
| 2 | Реле насоса выхлопной системы |
| F1 | (30А) Дворники |
| F2 | (5А) Модуль рулевой электроники / (30А) Mechatronik DSG |
| F3 | (5А) Бортовой компьютер |
| F4 | (30А) ECU ABS |
| F5 | (15А) ECU трансмиссии |
| F6 | (5А) Панель приборов |
| F7 | (40А) Реле питания |
| F8 | (15А) Аудиосистема / магнитола |
| F9 | (5А) Телефонный модуль |
| F10 | (5А/10А) ECU двигателя |
| F11 | (20А) Дополнительный обогреватель |
| F12 | (5А) CAN-шина, шлюз |
| F13 | (15А/30А) ECU двигателя |
| F14 | (20А) Система зажигания, катушки |
| F15 | (5А/10А) Лямбда-зонд, ECU |
| F16 | (30А) ABS ECU, правая фара |
| F17 | (15А) Гудок |
| F18 | (30А) Аудиосистема |
| F19 | (30А) Дворники/омыватель лобового |
| F20 | (10А) Насос охлаждающей жидкости |
| F21 | (10A/15А) Лямбда, муфта компрессора |
| F22 | (5А) Датчик сцепления |
| F23 | (5А/10А/15А) Регулятор топлива, реле воздуха |
| F24 | (10А) Клапаны рециркуляции |
| F25 | (40А) ABS |
| F26 | (30А) Левая фара |
| F27 | (50А) Свечки накала |
| F28 | (40А) Зажигание |
| F29 | (50А) Термопредохранитель сиденья |
| F30 | (40А) Стартер (50А) Реле X |
Вариант 2
Иллюстрация

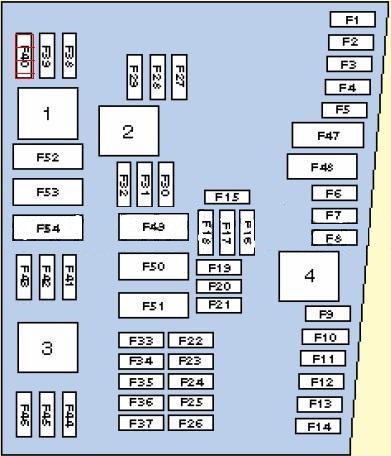

Схема
Расшифровка
| 1 | Реле 2 зажигания |
| 2 | Реле стартера |
| 3 | Реле топливного насоса — 1,4 (ВСА) / 1,6 (BGU) |
| 4 | Реле 1 зажигания |
| F1 | (30А) ABS |
| F2 | (30А) ABS |
| F3 | (20А) Многофункциональный контроллер 2 |
| F4 | (5А) Многофункциональный контроллер 1 |
| F5 | (20А) Гудок |
| F6 | (5А/20А) ECU двигателя |
| F7 | (5А) Датчики тормоза/сцепления |
| F8 | (10А) Вентилятор охлаждения, ECU |
| F9 | (10А) ECU двигателя |
| F10 | (10А) ECU двигателя |
| F11 | (25А) ECU бензинового двигателя |
| F12 | (15А) ECU двигателя |
| F13 | (20А) АКПП |
| F14 | — |
| F15 | (40А) Стартер |
| F16 | (15А) Рулевая электроника |
| F17 | (10А) Панель приборов |
| F18 | — |
| F19 | (15А) Аудио/навигация |
| F20 | (10А) Телефон |
| F21 | — |
| F22 | — |
| F23 | (10А) Круиз-контроль |
| F24 | (10А) Шина данных |
| F25 | — |
| F26 | (5А) ECU дизеля |
| F27 | (10А) Обогрев картера |
| F28 | (20А) АКПП |
| F29 | (20А) ECU двигателя |
| F30 | (20А) Обогрев/кондиционер |
| F31 | (25А) Дворники лобового |
| F32 | (10А) ECU двигателя |
| F33 | (15А) Подкачка топлива |
| F34 | — |
| F35 | — |
| F36 | — |
| F37 | — |
| F38 | (10А) Корректор фар |
| F39 | (5А) Датчик масла, панель |
| F40 | (20А) Блок панели 1 (F1-F11/ F29-F31) |
| F41 | — |
| F42 | (5А) ECU бензинового |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | (40А) Многофункциональный контроллер 1 |
| F48 | (40А) Многофункциональный контроллер 1 |
| F49 | (50А) Многофункциональный контроллер 1 |
| F50 | (40А) Аудиосистема |
| F51 | (50А) Свечки накала |
| F52 | (50А) Многофункциональный контроллер 1 |
| F53 | (50А) Блоки панели 1 и 2 (Р32-B37, F4) |
| F54 | — |
Секция высокомощных плавких вставок

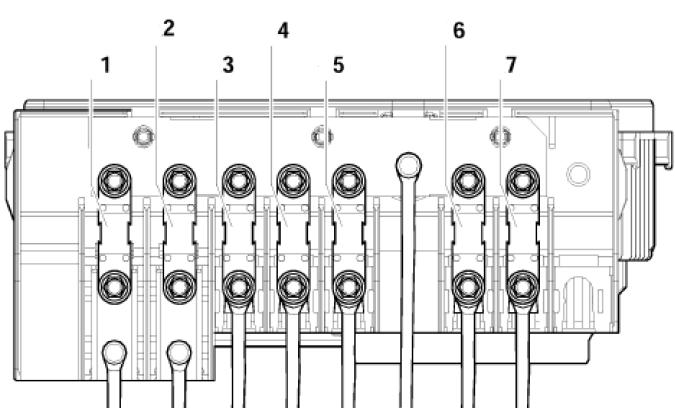

Вариант 1
Расшифровка
- 150А/200А — Генератор
- 80А — Модуль рулевого усилителя
- 50А — Вентилятор радиатора и контроллер
- 40А — Реле обогрева или доп. оборудование
- 100А — Салонные предохранители
- 80А — Салонные предохранители, 100А — доп. комплектация
- 30/40/50А — Прицеп и доп. оборудование

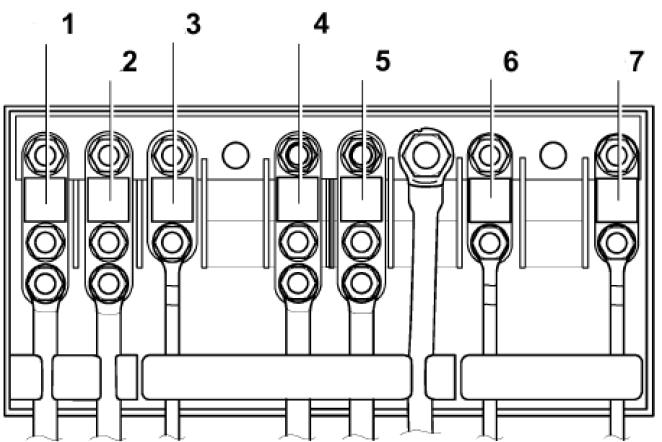

Вариант 2
Обозначения
- 150А/200А — Генератор
- 80А — Рулевое усиление
- 50А — Вентилятор радиатора и контроллер
- 40А — Салонные предохранители
- 100А — Салонные предохранители, 80А — доп. оборудование
- 80А — Салонные предохранители, 100А — доп. комплектация
- 50А — Резерв
В отдельных версиях реле свечек накала или насоса воздуха могут быть за пределами блока.
Блоки предохранителей и реле в салоне Golf 5
Салонный блок предохранителей

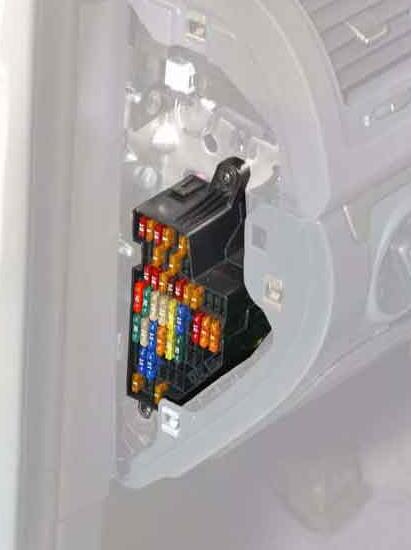

Находится на конце панели приборов слева от водителя, за крышкой (interior fuse box Golf 5).

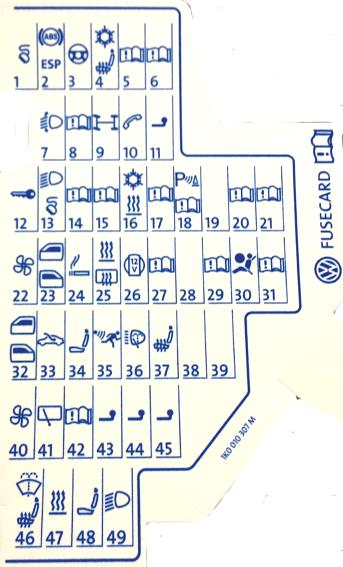

Диаграмма с функциями
Детальная расшифровка
| F1 | (10А) DLC, ECU двигателя, реле автономного обогрева |
| F2 | (5А) ABS, ESP |
| F3 | (10А) Рулевое управление, (5A) подушки безопасности |
| F4 | (5А) Подогрев сидений, климат-контроль, датчик масла, задний ход |
| F5 | (5А) Датчики тормоза/сцепления, адаптивные фары (правая) |
| F6 | (5А) Шина данных, ECU, панель, адаптивные фары (левая) |
| F7 | (5А) Корректор фар, зеркало |
| F8 | (5А) Зеркало, (10A) прицеп |
| F9 | (5А) 4WD ECU, навигация |
| F10 | (5А) Телефон, датчик сиденья |
| F11 | (5А) Электроника прицепа |
| F12 | (10А) Двери, центральный замок |
| F13 | (10А) Диагностика, освещение, датчик дождя |
| F14 | (5А) Датчик тормоза, АКПП, ABS |
| F15 | (7,5А) Освещение салона |
| F16 | (10А) Климат, антенна |
| F17 | (5А) Аудио, датчик дождя, сигнализация |
| F18 | (5А) Парктроник, селектор |
| F19 | (5А) Регистратор аварий |
| F20 | (5А) ABS |
| F21 | (5А) Ограничитель оборотов (спецтехника) |
| F22 | (40А) Вентилятор приточный |
| F23 | (30А) Стеклоподъемники, двери |
| F24 | (25А) Предохранитель прикуривателя передний/задний, комфорт-системы |
| F25 | (25А) Обогрев стекла, климат |
| F26 | (20А) Розетка (25А) Задние двери |
| F27 | (15А) Топливный насос |
| F28 | (25А) Инвертор для спецтехники |
| F29 | (10А) ECU двигателя |
| F30 | (5А) Подушки (10А) Форсунки (20А) АКПП |
| F31 | (5А) Задний ход (20А) Вакуумный насос |
| F32 | (15А) Стеклоподъемники |
| F33 | (25А) Люк |
| F34 | (15А) Сиденья |
| F35 | (5А) Антиугонка |
| F36 | (20А) Омыватели фар |
| F37 | (30А) Подогрев сидений |
| F38 | (20А) Сигнализация, комфорт |
| F39 | — |
| F40 | (40А) Обогрев/кондиционер |
| F41 | (15/20А) Задний омыватель/дворник |
| F42 | (15/20А) Передний омыватель, прикуриватель |
| F43 | (15А) Прицеп |
| F44 | (20А) Прицеп |
| F45 | (15А) Прицеп |
| F46 | (5А) Климат, омыватель |
| F47 | (5А) Обогрев/кондиционер |
| F48 | (7,5А) Сиденья, руль, зарядка |
| F49 | (7,5) Освещение |
В зависимости от года и комплектации, прикуриватель защищен предохранителями 24 или 42.
Блок реле в салоне
Под панелью приборов слева от водителя, включает основной и дополнительный блоки реле Volkswagen Golf 5.
Основной блок
Диаграмма
Функции
| 1 | — |
| 2 | Реле обогрева зеркал |
| 3 | — |
| 4 | Реле многофункционального контроллера |
| 5 | Реле заднего обогрева |
| 6 | Реле гудка |
| 7 | Реле омывателя лобового 1 |
| 8 | Реле омывателя лобового 2 |
| 9 | Реле зажигания |
Дополнительный блок

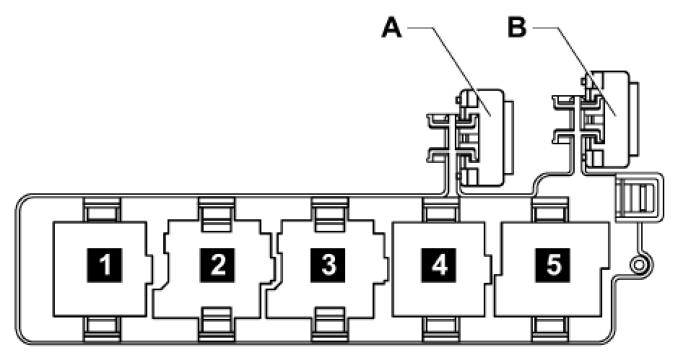

Схема
Назначение
| 1 | Реле омывателя фар |
| 2 | Реле подкачки топлива — дизель |
| 3 | Реле стартера |
| 4 | Реле омывателя фар |
| 5а | Пусковое реле топлива |
| 5b | Реле доп. обогрева |
| А | 30А Термопредохранитель сиденья 1 |
| В | 30А Термопредохранитель сиденья 2 |
