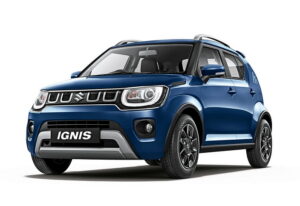

Suzuki Ignis второго поколения производился с 2016 по 2024 год (включая 2017, 2018, 2019, 2020, 2021, 2022, 2023 годы). За этот период автомобиль подвергся обновлениям и рестайлингу. В этой статье мы разберем fuse box Suzuki Ignis 2: предохранители, реле, схемы расположения блоков, их места установки и иллюстрации с фото. Особо отметим предохранитель для прикуривателя в Suzuki Ignis.
Функции предохранителей и реле в Suzuki Ignis могут варьироваться в зависимости от года выпуска, комплектации и электрической системы вашего авто.
Расположение блока в салоне

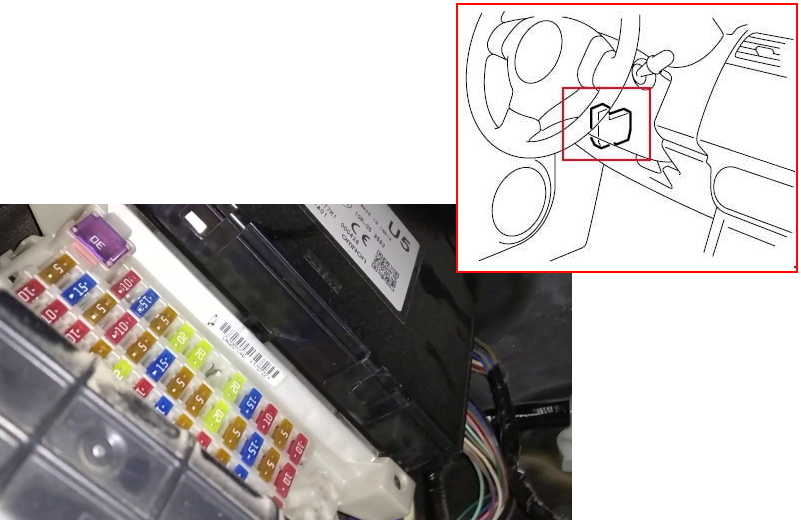

Блок предохранителей в интерьере Suzuki Ignis установлен под приборной панелью слева от водителя.
Иллюстрация расположения

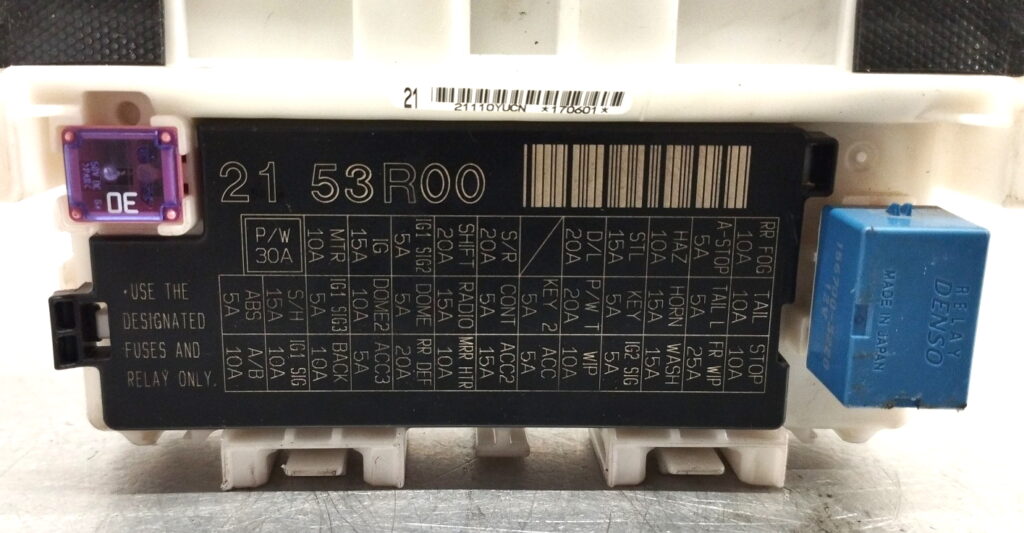

Проверяйте назначение по схемам на крышке защитного корпуса блока fuse box в салоне.

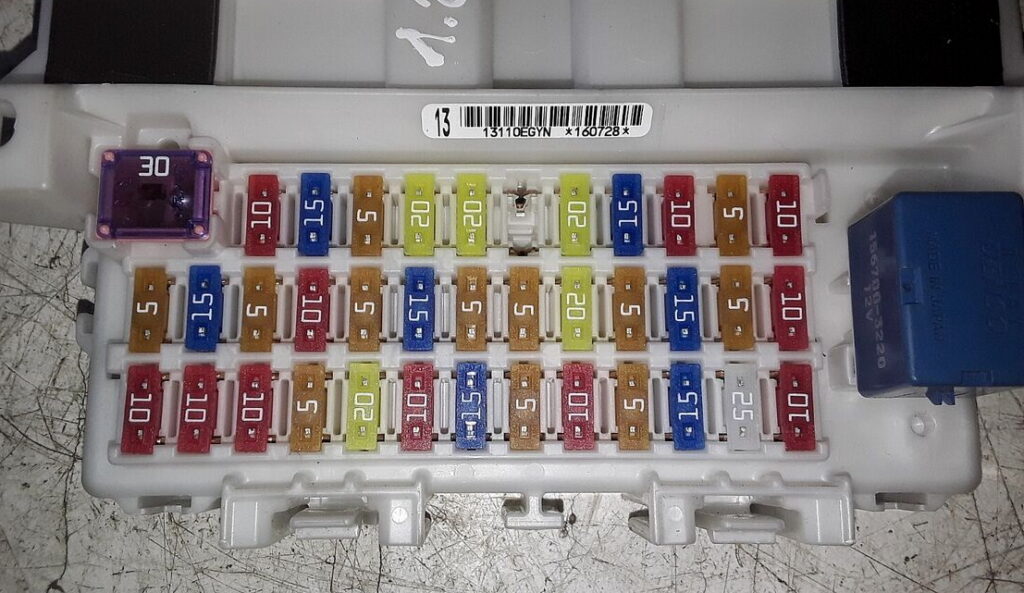

Диаграмма блока
Расшифровка предохранителей
| 1 | 30A P/W — Электро стеклоподъемники |
| 2 | 10A MTR — Счетчик (Приборы) |
| 3 | 15A IG — Зажигание |
| 4 | 5A IG1 SIG2 — Усилитель руля |
| 5 | 20A SHIFT — Не используется |
| 6 | 20A S/R — Люк на крыше |
| 7 | Не используется |
| 8 | 20A D/L — Дверной замок |
| 9 | 15A STL — Блокировка рулевого управления |
| 10 | 10A HAZ — Аварийная сигнализация |
| 11 | 5A A-STOP — Контроллер двигателя |
| 12 | 10A RR FOG — Задний противотуманный фонарь |
| 13 | 5A ABS — ABS/ESP |
| 14 | 15A S/H — Обогреватель сиденья |
| 15 | 5A IG1 SIG3 — Камера |
| 16 | 10A DOME2 — Внутреннее освещение |
| 17 | 5A DOME — Счетчик, приборная панель |
| 18 | 15A RADIO — Радио |
| 19 | 5A CONT |
| 20 | 5A KEY2 — Выключатель зажигания |
| 21 | 20A P/WT — Функция таймера электро стекло подъемников |
| 22 | 5A KEY — Выключатель зажигания |
| 23 | 15A HORN — Звуковой сигнал |
| 24 | 5A TAIL — Задний фонарь слева (с системой автоматического освещения) |
| 25 | 10A TAIL — Задний фонарь слева и справа (без системы автоматического освещения) |
| Задний фонарь справа (с системой автоматического освещения) | |
| 26 | 10A A/B — Подушка безопасности |
| 27 | 10A IG1 SIG — Остановка холостого хода или BCM |
| 28 | 10A BACK — Подсветка, задний ход |
| 29 | 5A ACC3 |
| 30 | 20A RR DEF — Задний обогреватель |
| 31 | 10A MRR HTR — Обогреватель зеркал на двери |
| 32 | 15A ACC2 — Гнездо для аксессуаров (прикуриватель) |
| 33 | 5A ACC — Радио |
| 34 | 10A WIP — Задний стеклоочиститель |
| 35 | 5A IG2 SIG — Вентилятор обдува |
| 36 | 15A WASH — Электродвигатель омывателя |
| 37 | 25A FR WIP — Передний стеклоочиститель |
| 38 | 10A STOP — Стоп-сигнал |
Предохранитель №32 на 15А отвечает за функционирование прикуривателя и розетки в Suzuki Ignis.
Блок в моторном отсеке

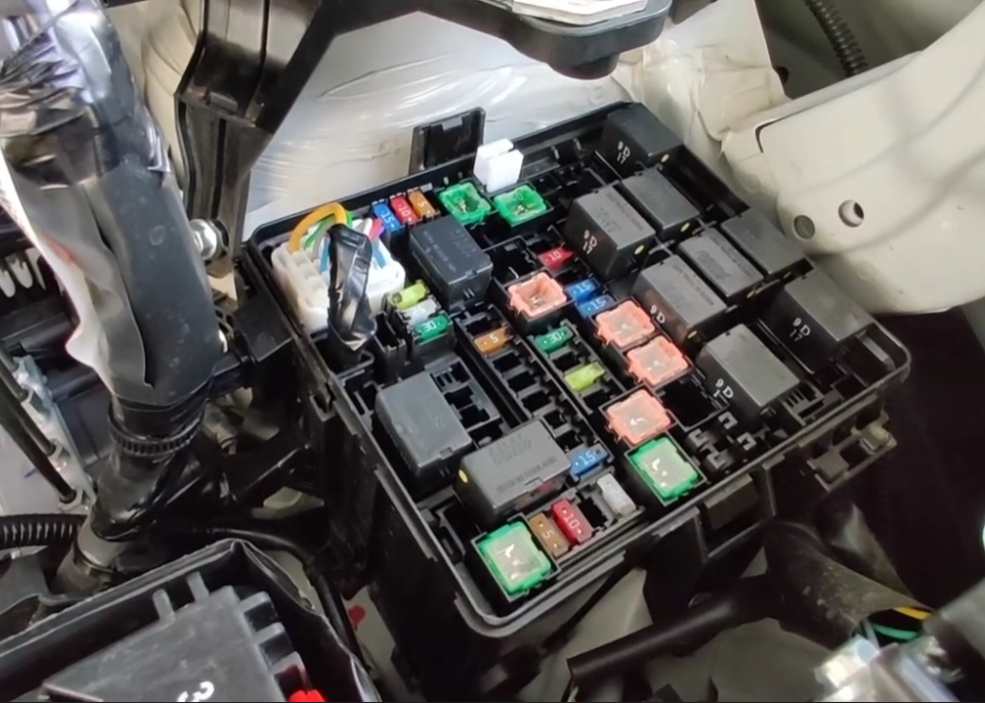

В подкапотном пространстве блок предохранителей и реле Suzuki Ignis 2 размещен поблизости от аккумулятора.

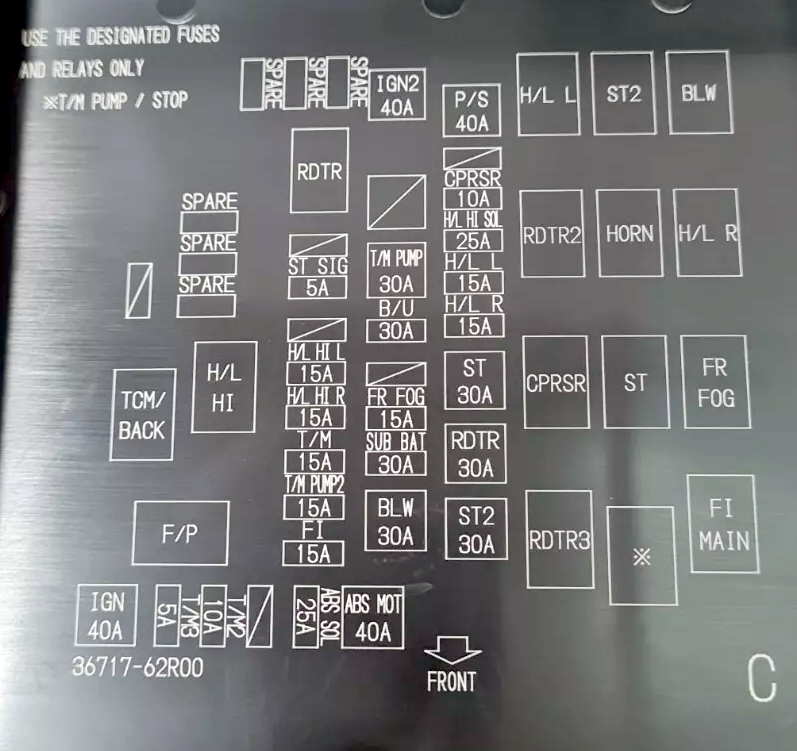

Пример маркировки на крышке блока предохранителей под капотом

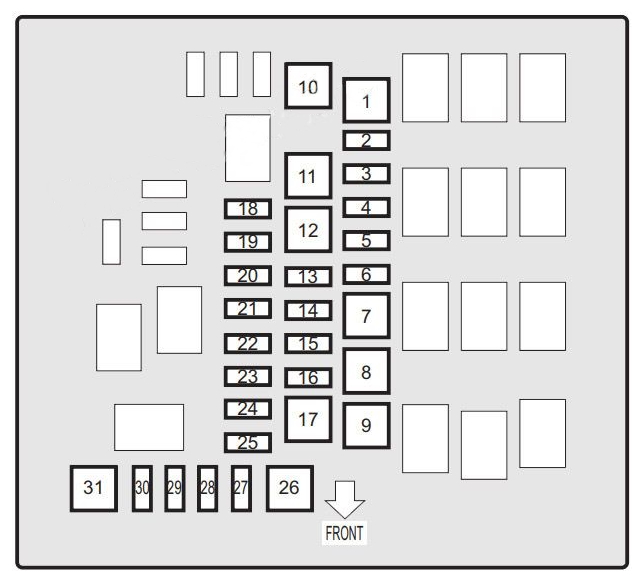

Диаграмма блока
Описание функций
| 1 | 50A P/S — Усилитель рулевого управления |
| 2 | Не используется |
| 3 | 10A CPRSR -Компрессор |
| 4 | 25A H/L HI SOL — Светодиодная фара |
| 5 | 15A H/L L — Фара (левая) |
| 6 | 15A H/L R — Фара (правая) |
| 7 | 30A ST — Стартер |
| 8 | 30A RDTR — Вентилятор радиатора |
| 9 | 30A ST2 — Стартер |
| 10 | 40A IGN2 — Выключатель зажигания |
| 11 | Не используется |
| 12 | 30A T/M PUMP — Электрический масляный насос |
| 13 | 30A B/U — Задний ход |
| 14 | Не используется |
| 15 | 15А FR FOG — Передняя противотуманная фара |
| 16 | 30А SUB BAT — Субаккумулятор |
| 17 | 30A BLW — Вентилятор обдува |
| 18 | Не используется |
| 19 | 5A ST SIG — Контроллер двигателя |
| 20 | Не используется |
| 21 | 15A H/L HI L — Светодиодная фара (левая) |
| 22 | 15A H/L HI R — Светодиодная фара (правая) |
| 23 | 15A T/M — Контроллер CVT |
| 24 | 15A T/M PUMP2 — Электрический масляный насос |
| 25 | 15A FI — Топливный инжектор |
| 26 | 40A ABS MOT — Двигатель ABS |
| 27 | 25A ABS SOL — Соленоид ABS |
| 28 | Не используется |
| 29 | 10A T/M2 |
| 30 | 5A T/M3 |
| 31 | 40A IGN — Выключатель зажигания |
Расшифровка реле в блоке под капотом
- ST — Стартер
- RDTR — Вентилятор радиатора
- HORN — Сигнал
- F/P — Топливный насос
На положительной клемме аккумулятора в Suzuki Ignis могут быть размещены мощные предохранители в форме предохранительных вставок для высокой нагрузки.
