Suzuki Escudo 1 поколения выпускался в период с 1988 по 1997 год, включая модели 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годов. Модель также известна как Suzuki Vitara 1. В этой статье представлено подробное руководство по предохранителям и реле Suzuki Escudo 1 Vitara, с описанием схем блоков, фотографиями расположения, а также акцентом на предохранитель прикуривателя для удобной диагностики и замены.
Конфигурация блоков предохранителей и функции реле могут варьироваться в зависимости от года производства, региона сборки и комплектации вашего Suzuki Escudo или Vitara.
Блок предохранителей в салоне
Блок с предохранителями и реле в интерьере автомобиля размещен под приборной панелью со стороны водителя, что обеспечивает легкий доступ для проверки и замены.
Всегда проверяйте функции предохранителей и реле по схеме на внутренней стороне крышки блока в вашем автомобиле.

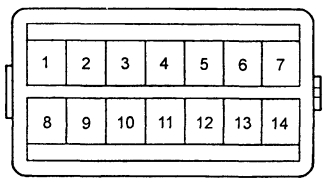

Схема блока предохранителей в салоне
Расшифровка предохранителей и реле
Вариант 1 схемы
| 1 | 10A HEAD R (правая фара, ближний свет) |
| 2 | 10A HEADL (левая фара, индикация дальнего света) |
| 3 | 15A TAIL (габариты, внешнее и внутреннее освещение салона) |
| 4 | 15A STOP HORN (тормозные сигналы, клаксон) |
| 5 | 15A HAZARD (аварийка, мигающие огни) |
| 6 | 20A CIGAR (прикуриватель, аудиосистема, радио) |
| 7 | 15A АСС (аксессуары, дополнительные устройства) |
| 8 | 15A IG. COIL, METER (катушки зажигания, панель приборов) |
| 9 | 10A TURN, BACK (поворотники, фонарь заднего хода) |
| 10 | 15A WIPER, WASHER (дворники, омыватель лобового стекла) |
| 11 | 15A REAR DEFG (обогрев заднего стекла) |
| 12 | 20A HEATER (система отопления, вентилятор) |
| 13 | 20A DOOR LOCK (электрозамки дверей) |
| 14 | DIAG (разъем для диагностики OBD) |

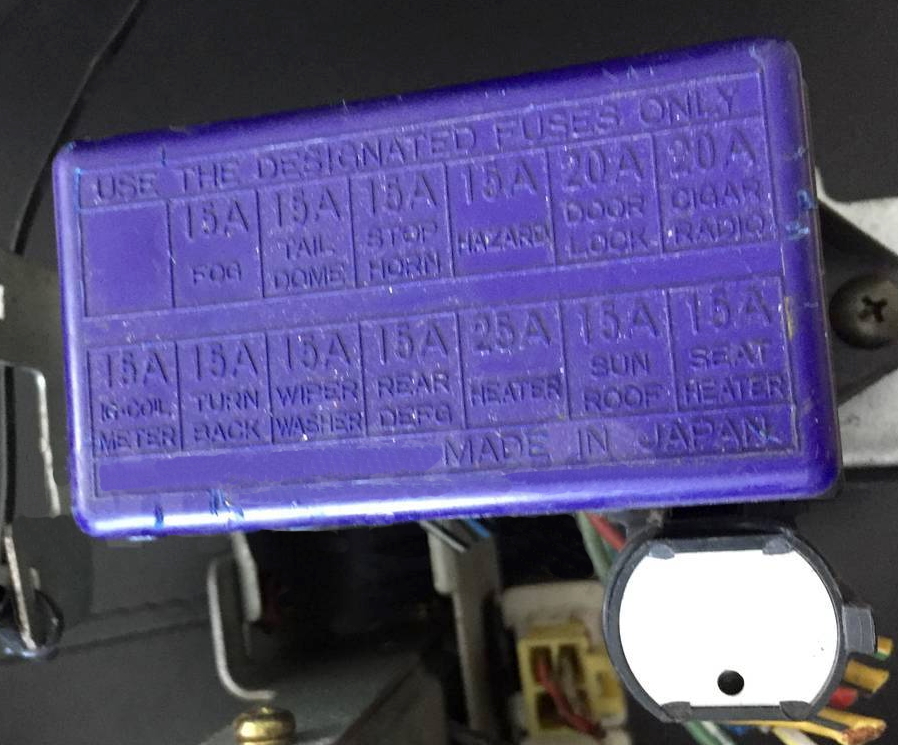

Вариант 2 схемы
| 1 | — |
| 2 | 15A FOG (противотуманные фары) |
| 3 | 15A TAIL DOME (домашнее освещение, потолочная лампа) |
| 4 | 15А STOP HORN (тормозные огни, звуковой сигнал) |
| 5 | 15А HAZARD (аварийная мигалка) |
| 6 | 20А DOOR LOCK (центральный замок дверей) |
| 7 | 20А CIGAR RADIO (прикуриватель, магнитола, аудио) |
| 8 | 15А IG. COIL METER (электронное зажигание, спидометр и приборы) |
| 9 | 15А TURN BACK (поворотники, реверс) |
| 10 | 15 WIPER WASHER (щетки стеклоочистителя, омыватель) |
| 11 | 15А REAR DEFG (задний дефростер) |
| 12 | 25А HEATER (отопитель, климат-контроль) |
| 13 | 15А SUN ROOF (электролюк) |
| 14 | 15А SEAT HEATER (подогрев кресел) |
Блок предохранителей в моторном отсеке

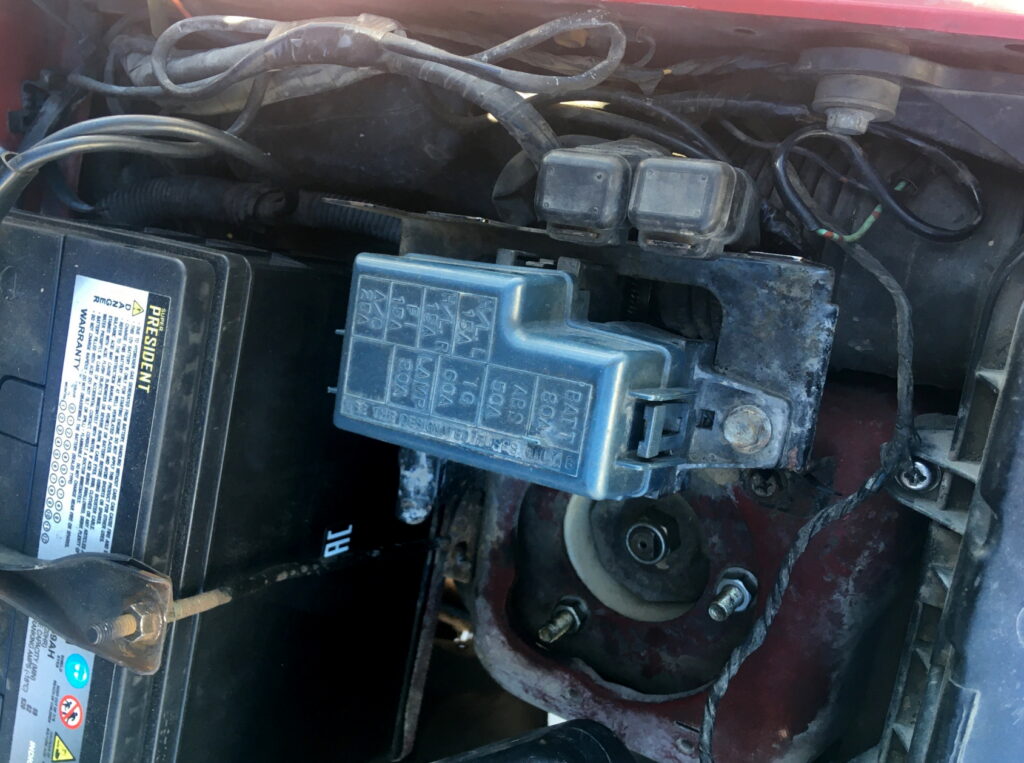

В подкапотном пространстве блок предохранителей и реле находится справа от аккумулятора, что упрощает обслуживание электрики двигателя.

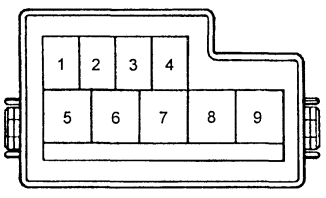

Схема блока под капотом для Suzuki Escudo 1
Фунции и обозначения реле
- 15А A/C (кондиционер, климатическая система)
- 15А ACO-S (дополнительные электрические функции)
- 15A HEADR (правая фара, головной свет)
- 25A HEAD L (левая фара, ближний/дальний свет)
- —
- 30A LAMP (основное освещение, фары)
- 60A IG (электрика зажигания)
- 50A ABS (антиблокировочная система тормозов)
- 80А ВАТТ (питание к основному блоку предохранителей в салоне)
Если у вас есть дополнения по предохранителям Suzuki Vitara 1 или Escudo, делитесь в комментариях.
