Предохранители и реле Renault Clio 4 четвертого поколения производились в период с 2012 по 2019 год в вариантах кузова хэтчбек и универсал (Renault Clio Sports Tourer), оснащенных как бензиновыми, так и дизельными моторами. За эти годы автомобиль подвергся рестайлингу. В этой статье мы подробно разберем расположение блоков предохранителей Рено Клио 4, их схемы, примеры на фото, а также акцентируем внимание на предохранителе прикуривателя, бензонасоса и других ключевых элементах электрической системы.
Функции предохранителей и реле в Renault Clio 4 могут варьироваться в зависимости от года производства и комплектации электрики вашего авто.
Расположение блока предохранителей в салоне Renault Clio 4
Блок предохранителей и реле в интерьере Рено Клио 4 размещен под приборной панелью слева, за пластиковой крышкой. Чтобы добраться до него, снимите защитный кожух.
Внешний вид блока в салоне выглядит примерно следующим образом.

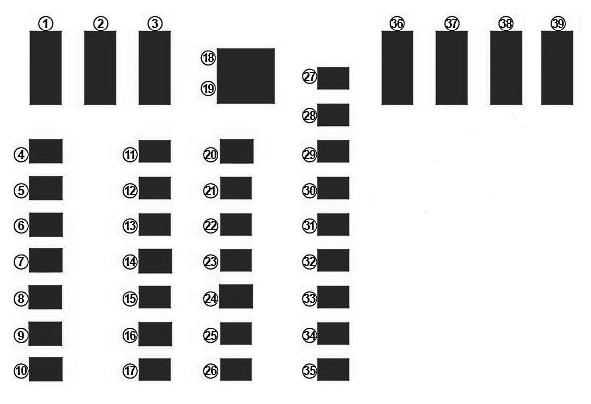

Расшифровка схемы блока предохранителей в салоне Рено Клио 4
Назначение предохранителей
| 1 | Стеклоочиститель лобового стекла, подрулевые переключатели |
| 2 | Левый передний дневной свет, правые габариты, дальний свет левой фары, ближний свет правой фары, противотуманки спереди |
| 3 | Салонное освещение, подсветка номерного знака, задние противотуманные огни |
| 4 | Правые габариты сзади, правые поворотники |
| 5 | Левые габариты сзади, передние габариты |
| 6 | Ближний свет, правый дневной свет, левые фары, дальний свет справа |
| 7 | Левая фара ближнего света |
| 8 | Правая фара дальнего света |
| 9 | Дальний свет слева, электроусилитель руля |
| 10 | Рулевые переключатели, круиз-контроль, зеркало заднего вида, датчик ремня, парктроники, допобогрев, корректор фар, обогрев заднего стекла |
| 11 | Центральный замок, датчик дождя/света, датчик руля, кнопка старта, задние стеклоподъемники |
| 12 | Салонный светильник, свет багажника, климат-контроль, стеклоподъемники |
| 13 | Система ABS-ESC, педаль тормоза |
| 14 | Рулевые элементы, тормозной сигнал |
| 15 | Сигнал (гудок) |
| 16 | Задние противотуманки |
| 17 | Предохранитель прикуривателя Рено Клио 4 |
| 18 | Аудиосистема, мультимедиа, OBD-разъем |
| 19 | Рулевое управление с электроусилителем |
| 20 | Система GPL |
| 21 | Подушки безопасности, замок руля |
| 22 | Впрыск топлива, запуск двигателя, топливный насос (предохранитель бензонасоса Рено Клио 4) |
| 23 | Тормозной выключатель, задний дворник, блок управления салоном |
| 24 | Дневные ходовые огни |
| 25 | Регулировка фар, обогрев заднего стекла, парктроники, круиз, магнитола, подогрев сидений, индикатор ремня |
| 26 | Автоматическая трансмиссия |
| 27 | Задний ход, задний дворник, блок салона, АКПП |
| 28 | Приборная панель |
| 29 | Рулевые переключатели, охранная система |
| 30 | Кондиционер, рулевые элементы, блок питания |
| 31 | Дворники, задний ход, блок питания |
| 32 | Центральный замок |
| 33 | Поворотники |
| 34 | Блок салона, hands-free доступ |
| 35 | Салонное освещение, стеклоподъемники, кондиционер, зеркала, стоп-сигналы, ABS, ECU |
| 36 | Фаркоп —зависит от комплектации |
| 37 | Подогрев сидений —зависит от комплектации |
| 38 | Обогрев заднего стекла —зависит от комплектации |
| 39 | Электропривод зеркал —зависит от комплектации |
Предохранитель прикуривателя в Рено Клио 4 — это элемент №17 номиналом 15А.
В нижней части блока могут размещаться реле, включая те, что отвечают за стеклоподъемники.
Блок предохранителей под капотом Renault Clio 4
В моторном компартменте слева сбоку расположен блок с предохранителями и реле Рено Клио 4, защищенный крышкой.
Пример на фото
Схема блока под капотом
Расшифровка предохранителей под капотом Рено Клио 4
| Ef1 | 5A Обогрев форсунок омывателя 7,5A Блок управления электрооборудованием |
| Ef2 | Резерв |
| Ef3 | 25/30A Блок управления системой курсовой устойчивости ABS/ESP |
| Ef4 | 40A Обогреватель заднего стекла, обогреватели наружных зеркал, цепи предохранителей F38 и F47 |
| Ef5 | 20A/70A Блок предохранителей и реле в салоне, цепи предохранителей F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | 80A Блок предохранителей и реле в салоне, Реле тэна отопителя |
| Ef7 | 50A Блок управления системой курсовой устойчивости ABS/ ESP / 50A Питание предохранителя F7, F9 в салонном блоке |
| Ef8 | Резерв |
| Ef9 | 80A Дополнительный отопитель |
| Ef10 | 40A Обогрев ветрового стекла, правая сторона |
| Ef11 | 40A Обогрев ветрового стекла, левая сторона |
| Ef12 | 30A Стартер |
| Ef13 | 15А Блок управления АКПП |
| Ef14 | 25А ЭБУ впрыска и защита цепей двигателя, питание предохранителя F5, форсунки двигателя, указатель уровня топлива, топливный насос, катушки зажигания |
| Ef15 | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A Электровентилятор системы охлаждения |
| Ef17 | 40A Электровентилятор охлаждения рабочей жидкости АКПП |
| Ef18 | 80A Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | Резерв |
| Ef22 | Резерв |
| Ef23 | 15A Система управления двигателем, Блок управления вентилятором, управление реле компрессором кондиционера. |
| Ef24 | Резерв |
| Ef25 | Резерв |
| Ef26 | Резерв |
| D | Диод муфты компрессора переменного тока |
Расположение и назначение реле под капотом
| Er1 | Реле стартера |
| Er1 | Реле включения света заднего хода |
| Er2 | Реле сирены охранной сигнализации |
| Er3 | Реле стартера |
| Er3 | Реле электровентилятора охлаждения рабочей жидкости |
| Er3 | Реле включения света заднего хода |
| Er4 | Главное реле системы управления двигателем |
| Er5 | Реле электромагнитной муфты компрессора кондиционера |
| Er6 | Реле топливного насоса |
Если у вас есть дополнения по предохранителям Renault Clio 4 — оставляйте в комментариях.
