Peugeot Boxer вышел на рынок в 1994 году. Широкий ассортимент модификаций, трехместная кабина, надежные и экономичные моторы сделали эту модель востребованной среди автолюбителей. В этой статье мы разберем схемы блоков предохранителей и реле Peugeot Boxer для моделей 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годов выпуска. Кроме того, вы сможете скачать полное руководство по эксплуатации и обслуживанию Peugeot Boxer, включая советы по замене предохранителей, распиновку реле и диагностику электрики.
Предохранители и реле в моторном отсеке

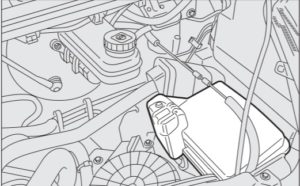

Главный блок предохранителей расположен слева от двигателя, за пластиковой крышкой. Здесь находятся ключевые элементы электрической системы Peugeot Boxer.

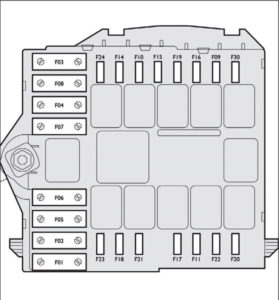

Общая схема блока предохранителей Peugeot Boxer под капотом
Расположение и типы предохранителей могут варьироваться в зависимости от года выпуска и комплектации Peugeot Boxer.
Расшифровка — вариант 1
| № | А | Назначение предохранителя |
| 1 | 40 | Питание блока ABS/ESP |
| 2 | 50 | Электронный блок управления подогревом дизельного топлива |
| 3 | 30 | Контактный элемент замка зажигания |
| 4 | 20 | Горелка в системе дополнительного подогрева |
| 5 | 20/ 50 | Реле управления дополнительным подогревом |
| 6 | 40/ 60 | Вентилятор охлаждения двигателя (высокие обороты) |
| 7 | 40/ 50/ 60 | Вентилятор охлаждения двигателя (низкие обороты) |
| 8 | 40 | Система кондиционирования воздуха |
| 9 | 20 | Насос омывателя лобового стекла |
| 10 | 15 | Клаксон (звуковой сигнал) |
| 11 | 15 | Блок управления и реле подогрева дизельного топлива |
| 14 | 7,5 | Правая фара дальнего света |
| 15 | 7,5 | Левая фара дальнего света |
| 16 | 7,5 | ЭБУ двигателя |
| 17 | 10 | ЭБУ двигателя |
| 18 | 7,5 | ЭБУ двигателя |
| 19 | 7,5 | Компрессор кондиционера |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Питание топливного насоса |
| 22 | 20 | ЭБУ двигателя |
| 23 | 30 | Клапаны ABS/ESP |
| 24 | 7,5 | Блок управления зеркалами |
| 30 | 15 | Передние противотуманки |
Расшифровка — вариант 2
| № | А | Назначение предохранителя |
| 1 | 40 | Насос гидравлической системы ABS |
| 2 | 50 | ЭБУ подогрева дизельного топлива |
| 3 | 30 | Замок зажигания — стартер |
| 4 | 20 | Подогрев дизельного топлива (Webasto-подобная система) |
| 5 | 20/ 50 | Вентиляция салона с дополнительным обогревом (+ АКБ) |
| 6 | 40/ 60 | Вентилятор салона, максимальная скорость (+ АКБ) |
| 7 | 40/ 50/ 60 | Вентилятор салона, минимальная скорость (+ АКБ) |
| 8 | 40 | Вентилятор салона (+ зажигание) |
| 9 | 15 | Задняя розетка 12 В (+ АКБ) |
| 10 | 15 | Клаксон |
| 11 | — | Запасной |
| 14 | 15 | Передняя розетка 12 В (+ АКБ) |
| 15 | 15 | Прикуриватель (+ АКБ) |
| 16 | — | Запасной |
| 17 | — | Запасной |
| 18 | 7,5 | ЭБУ двигателя (+ АКБ) |
| 19 | 7,5 | Компрессор кондиционера |
| 20 | 30 | Насос омывателя стекол и фар |
| 21 | 15 | Питание топливного насоса |
| 22 | — | Запасной |
| 23 | 30 | Соленоиды ABS |
| 24 | 7,5 | Складывание внешних зеркал (+ зажигание) |
| 30 | 15 | Обогрев внешних зеркал |

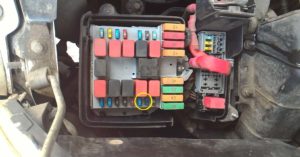

Предохранители для прикуривателя, зарядки USB и розеток в Peugeot Boxer — это №9, 14, 15. Если их нет, проверьте блок в салоне. Также обратите внимание на предохранители для аудиосистемы, фар и системы охлаждения.

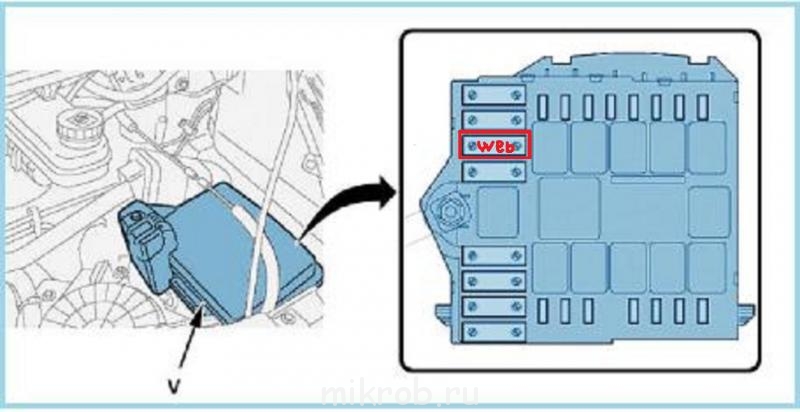

Особо стоит выделить предохранитель для системы Webasto (подогрев топлива) — №4 на 20А, который часто используется в дизельных Peugeot Boxer.
В блоке под капотом Peugeot Boxer размещены реле, их конфигурация зависит от версии автомобиля. Распиновка реле:
- R1 Реле клаксона
- R2 Реле передних противотуманных фар
- R3 Реле дальнего света
- R4 Реле омывателя лобового стекла
- R5 Реле кондиционера
- R6 Запасное
- R7 Реле топливного насоса
- R8 Реле низкоскоростного вентилятора
- R9 Реле высокоскоростного вентилятора
- R10 Реле ЭБУ двигателя
- R11 Реле компрессора кондиционера
- R12 Реле омывателя фар
Мегапредохранители на аккумуляторе Peugeot Boxer
Высокотоковые предохранители крепятся непосредственно к клеммам аккумуляторной батареи. Подробности о их расположении и процедуре замены АКБ смотрите в видеоинструкции по ремонту Peugeot Boxer.
Блок предохранителей в салоне (приборная панель)

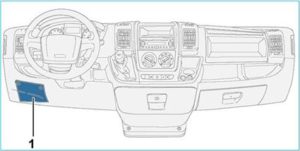

В интерьере слева внизу, за крышкой, установлен дополнительный блок предохранителей и реле для Peugeot Boxer. Это ключевой узел для электрики салона, включая освещение и аксессуары.
Схема (вариант 1) блока предохранителей в приборной панели Peugeot Boxer
Расшифровка предохранителей
| № | А | Назначение предохранителя |
| 12 | 7,5 | Правая фара ближнего света |
| 13 | 7,5 | Левая фара ближнего света |
| 31 | 5 | Реле ЭБУ моторного отсека — реле приборной панели (+ зажигание) |
| 32 | 7,5 | Подсветка салона (+ АКБ) |
| 33 | 7,5 | Датчик АКБ для системы stop-start (+ АКБ) |
| 34 | 7,5 | Освещение микроавтобуса — аварийная сигнализация |
| 36 | 10 | Аудиосистема — управление А/С — сигнализация — тахограф — выключатель АКБ — программируемый подогрев (+ АКБ) |
| 37 | 7,5 | Стоп-сигналы — третий стоп — приборная панель (+ зажигание) |
| 38 | 20 | Центральный замок дверей |
| 42 | 5 | Датчики ABS/ASR/CDS — стоп-сигналы |
| 43 | 20 | Очиститель лобового стекла (+ зажигание) |
| 47 | 20 | Электростеклоподъемник водителя |
| 48 | 20 | Электростеклоподъемник пассажира |
| 49 | 5 | Парктроники — аудио — рулевое управление — панели — выключатель АКБ (+ зажигание) |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 5 | Тахограф — усилитель руля — А/С — задний ход — датчики топлива (+ зажигание) |
| 53 | 7,5 | Приборная панель |
| 89 | — | Запасной |
| 90 | 7,5 | Левая фара дальнего света |
| 91 | 7,5 | Правая фара дальнего света |
| 92 | 7,5 | Левая противотуманка |
| 93 | 7,5 | Правая противотуманка |

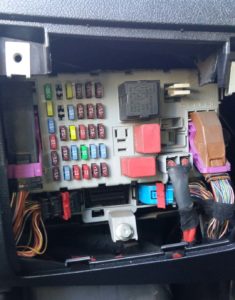

Реальное фото блока предохранителей в салоне Peugeot Boxer

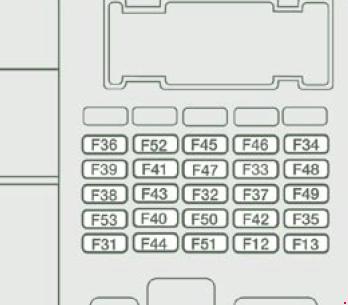

Схема (вариант 2)
Расшифровка предохранителей
| 12 | 7,5 | Правая фара ближнего света |
| 13 | 7,5 | Левая фара ближнего света — корректор фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Освещение микроавтобуса — аварийка |
| 33 | 15 | Задняя 12В розетка |
| 34 | — | Запасной |
| 35 | 7,5 | Задний ход — датчик воды в топливе |
| 36 | 20 | Блокировка/разблокировка дверей |
| 36 | 15 | Центральный замок — АКБ |
| 37 | 10 7,5 | Стоп-сигналы — третий стоп — приборы |
| 38 | 10 | Электрические реле |
| 39 | 10 | Аудио — OBD — сирена — подогрев — А/С — тахограф — АКБ |
| 40 | 15 | Обогрев: заднее стекло левое, зеркало водителя |
| 41 | 15 | Обогрев: заднее стекло правое, зеркало пассажира |
| 42 | 7,5 | Датчики ABS/ESP — стоп-сигналы — ESR/DSC |
| 43 | 30 | Очиститель лобового стекла |
| 44 | 20 | Прикуриватель — передняя 12В розетка |
| 45 | 7,5 | Управление стеклоподъемниками и зеркалами — пассажирский подъемник |
| 46 | — | Запасной |
| 47 | 20 | Подъемник водителя |
| 48 | 20 | Подъемник пассажира |
| 49 | 7,5 | Датчик дождя — аудио — подъемник водителя — сигнализация — управление |
| 50 | 7,5 | ЭБУ подушек и ремней |
| 51 | 7,5 | Тахограф — круиз-контроль — А/С |
| 52 | 7,5 | Реле салонной электрики |
| 53 | 7,5 | Приборы — задние противотуманки |
Предохранитель прикуривателя и передней розетки в Peugeot Boxer — №44 на 20А. Это также актуально для зарядки гаджетов и мобильных устройств.

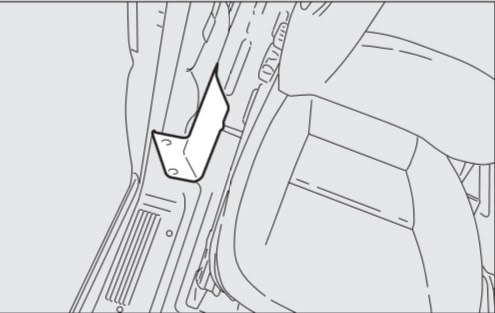

Дополнительный блок предохранителей у пассажирского сиденья
Конфигурация блока у пассажирского сиденья в Peugeot Boxer зависит от года выпуска, уровня комплектации и опций, таких как подогрев сидений или дополнительный климат-контроль.
Схема — вариант 1 блока у пассажирского сиденья
Расшифровка
| 54 | Запасной |
| 55 | 15А Обогрев сидений |
| 56 | 15А Розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный обогрев под сиденьем |
| 58 | 15А Обогрев левого заднего стекла |
| 59 | 15А Обогрев правого заднего стекла |
| 60 | Запасной |
| 61 | Запасной |
| 62 | Запасной |
| 63 | 10А Управление обогревом для задних пассажиров |
| 64 | Запасной |
| 65 | 30А Вентилятор дополнительного обогрева для задних пассажиров |

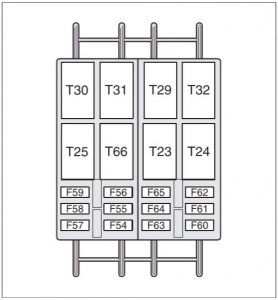

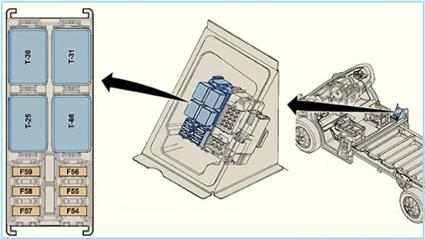

Схема — вариант 2
Расшифровка схемы
| T25 | Внутреннее освещение |
| T66 | Реле прикуривателя |
| T30 | Реле габаритных огней |
| T31 | Дополнительный подогреватель сидений |
| F54 | (10A) Кондиционер/обогреватель |
| F55 | (15A) Обогрев сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/обогреватель |
| F58 | (10A) Ближний свет |
| F59 | (7,5A) Активная подвеска |
| F60 | (10A) Кондиционер/обогреватель |
| F61 | (30A) Кондиционер/обогреватель |
Инструкция по эксплуатации и ремонту Peugeot Boxer
Подробные рекомендации по ремонту, обслуживанию и электрике Peugeot Boxer, включая замену предохранителей, реле и диагностику, доступны в руководстве: «скачать». Это поможет в самостоятельном ТО, настройке систем ABS, кондиционера и подогрева.
На нашем канале есть видео с разбором этой темы — смотрите, чтобы понять, как работают блоки предохранителей в Peugeot Boxer, и подписывайтесь за обновлениями.
Если у вас есть идеи, как улучшить эту статью о предохранителях Peugeot Boxer, делитесь в комментариях.
