Компактный SUV Peugeot 4008 был представлен на автомобильном рынке в начале 2012 года. Эта модель выпускалась в период с 2013 по 2018 год. В нашей статье мы подробно разберем расположение основных блоков предохранителей Peugeot 4008, предоставим их схемы и расшифровки, а также укажем на предохранители, отвечающие за прикуриватель, розетки и другие цепи. Это поможет при самостоятельной замене предохранителей Peugeot 4008 и диагностике неисправностей.
Блок предохранителей в моторном отсеке

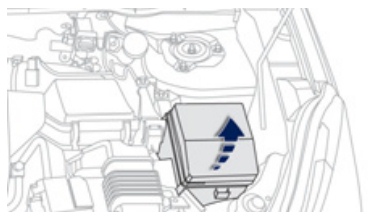

В двигательном отсеке главный блок с предохранителями расположен на левой стороне от водителя.

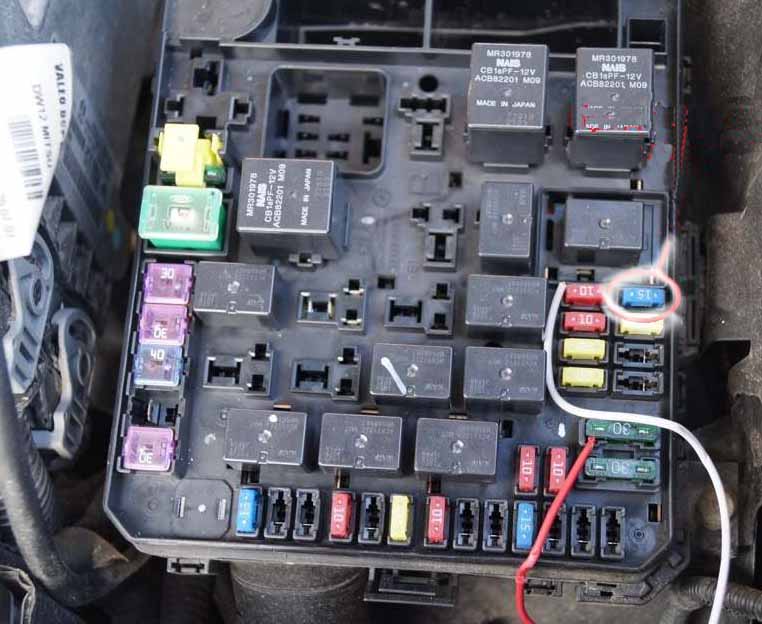

Блок предохранителей в моторном отсеке выглядит следующим образом.
Распиновка схемы
Расшифровка предохранителей
- 1 — 15 A Противотуманные фары.
- 4 — 10 A Звуковой сигнал.
- 5 — 7,5 A Генератор.
- 6 — 20 A Омыватель фар.
- 7 — 10 A Кондиционер воздуха.
- 9 — 20 A Охранная сигнализация.
- 10 — 15 A Обогрев стекла.
- 11 — Не используется.
- 12 — Не используется.
- 13 — 10 A Дневные ходовые огни.
- 14 — 10 A Левая фара дальнего света.
- 15 — 10 A Правая фара дальнего света.
- 16 — 20 A Левая фара ближнего света (ксеноновая).
- 17 — 20 A Правая фара ближнего света (ксеноновая).
- 18 — 10 A Левая фара ближнего света (галогенная), ручной и автоматический корректор фар.
- 19 — 10 A Правая фара ближнего света (галогенная).
- 31 — 30 A Усилитель аудиосистемы.
Для экстренных ситуаций запасные предохранители хранятся под крышкой блока в моторном отсеке, что упрощает замену предохранителей Peugeot 4008 на месте.
Блок предохранителей в салоне

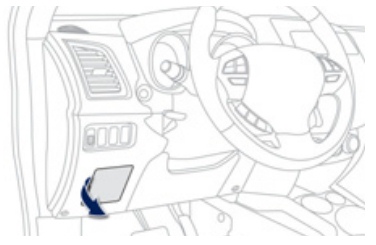

Этот блок размещен в торпедо, за защитной панелью справа от руля.

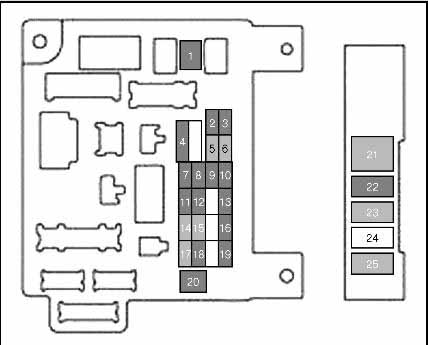

Схема блока предохранителей
Назначение цепей
| № | А | Защищаемая цепь |
| 1 | 30 | Вентилятор салона |
| 2 | 15 | Фонари стоп-сигнала, третий фонарь стоп-сигнала |
| 3 | 10 | Задние противотуманные фонари |
| 4 | 30 | Очиститель ветрового стекла, омыватель |
| 6 | 20 | Центральный замок, наружные электроприводные зеркала |
| 7 | 15 | Автомагнитола, телематика, интерфейс USB, гарнитура «свободные руки» |
| 8 | 7,5 | Ключ-пульт, ЭБУ кондиционера воздуха, панель приборов, электрические стеклоподъемники, датчики дождя и света, охранная сигнализация, блок контрольных ламп, подрулевые переключатели |
| 9 | 15 | Освещение салона и панели приборов |
| 10 | 15 | Фонари аварийной сигнализации |
| 11 | 15 | Очиститель заднего стекла |
| 12 | 7,5 | Панель приборов, многофункциональный дисплей, парктроник, обогрев сидений, обогрев заднего стекла, электрическая шторка люка, автоматический корректор фар |
| 13 | 15 | Прикуриватель, розетки для внешних приборов |
| 15 | 20 | Электрическая шторка люка |
| 16 | 10 | Наружные зеркала, автомагнитола |
| 18 | 7,5 | Фонари заднего хода |
| 19 | 15 | Розетка для дополнительных электроприборов |
| 20 | 30 | Панель управления электрическими стеклоподъемниками |
| 21 | 30 | Обогрев заднего стекла |
| 22 | 7,5 | Обогрев наружных зеркал |
| 24 | 25 | Приводы сидений водителя и пассажира |
| 25 | 30 | Обогрев сидений |
Предохранители для прикуривателя и розеток в Peugeot 4008 — это позиции 13 и 19 по 15 А, которые часто требуют проверки при проблемах с питанием.

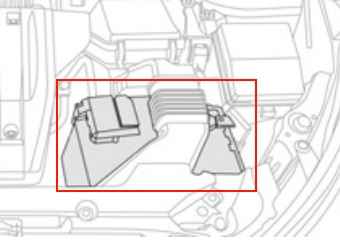

При необходимости осмотрите также плавкие предохранители на крышке аккумуляторной батареи для полной диагностики электрики Peugeot 4008.
