Предохранители и реле Opel Crossland X: модель производилась в 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годах. За этот период автомобиль прошел обновление в виде фейслифтинга. Известен также как Vauxhall Crossland. В этой статье мы подробно разберем расположение блоков предохранителей и реле Opel Crossland X, предоставим схемы, фото блоков предохранителей, а также укажем на ключевой элемент — предохранитель прикуривателя Opel Crossland X для быстрой диагностики неисправностей.
Расположение и количество предохранителей в блоках может варьироваться в зависимости от года выпуска Opel Crossland X, комплектации электрики и рынка сбыта. Рекомендуем проверять схему для вашего конкретного автомобиля Crossland X.
Расположение блоков предохранителей в салоне Opel Crossland X
Основной блок предохранителей в салоне
Главный блок предохранителей Opel Crossland X размещен слева в нижней части торпедо, под панелью приборов.

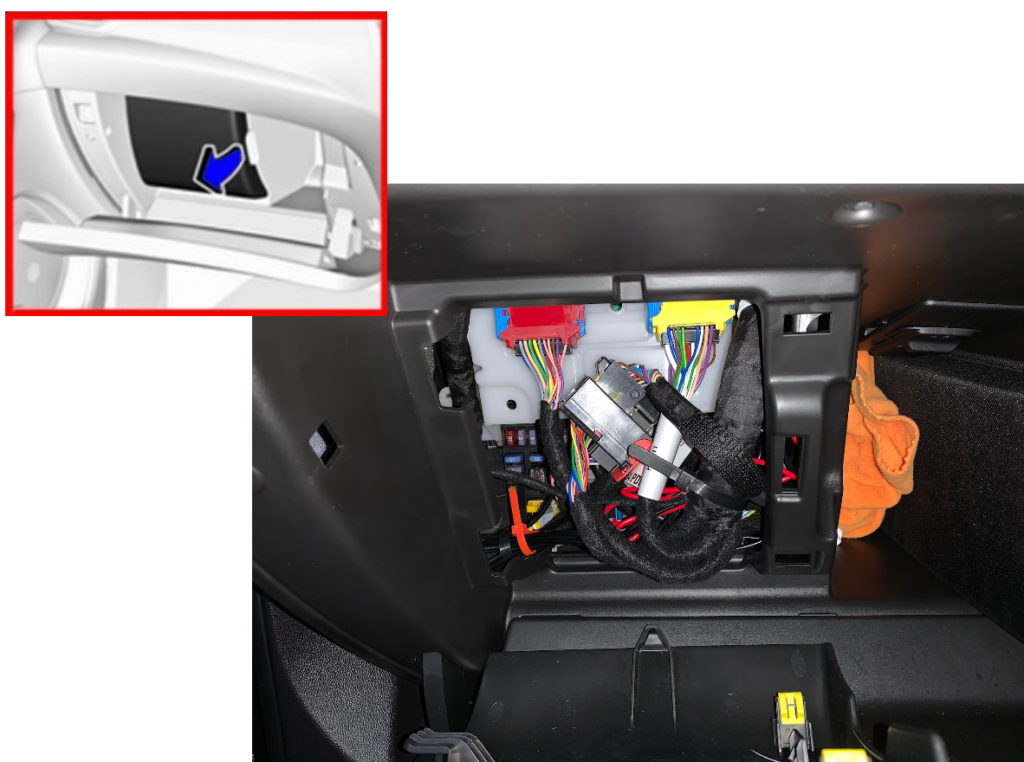

Чтобы получить доступ к блоку предохранителей в Opel Crossland X, снимите пластиковую крышку. В версиях с рулем справа (RHD) блок переносится в отделение бардачка для удобства.
Внешний вид блока предохранителей Opel Crossland X выглядит примерно следующим образом.
Схема предохранителей блока в салоне Opel Crossland X
Расшифровка предохранителей
| 1 | Салонное зеркало заднего вида / Электроусилитель руля / Система селективного управления трафиком / Радар / Система очистки дизельного выхлопа |
| 3 | Контроллер позиции прицепа |
| 4 | Гудок |
| 5 | Омыватели переднего и заднего стекол |
| 6 | Омыватели переднего и заднего стекол |
| 7 | Задняя розетка |
| 8 | Задний дворник |
| 10 | Центральный замок дверей / Багажник |
| 11 | Центральный замок дверей / Багажник |
| 12 | Stop-Start / Диагностический порт OBD / Тормоза |
| 13 | Мультимедиа / Климат-контроль |
| 14 | Сигнализация |
| 15 | Автоматический климат-контроль |
| 16 | Stop-Start / Тормозная система |
| 17 | Комбинация приборов |
| 18 | Система помощи при парковке |
| 19 | Рулевая колонка / Кнопки на руле |
| 21 | Иммобилайзер |
| 22 | Камера / Датчик дождя / Автоматическое освещение |
| 23 | Предупреждение о непристегнутых ремнях |
| 24 | АКПП / Улучшенная парковка / Камеры 360° |
| 25 | Подушки безопасности |
| 26 | ESP (электронная стабилизация) |
| 27 | Аварийная сигнализация |
| 28 | Модуль OnStar / BTA |
| 29 | Мультимедийная система |
| 32 | Прикуриватель / Передняя розетка 12V |
| 34 | Обогрев заднего стекла / Лобового / Беспроводная зарядка | 35 | Выключатель фар / Диагностический разъем |
| 36 | Освещение салона |
Предохранитель №32 отвечает за прикуриватель и переднюю розетку в Opel Crossland X — проверьте его при проблемах с питанием.
Дополнительный блок предохранителей и реле в салоне

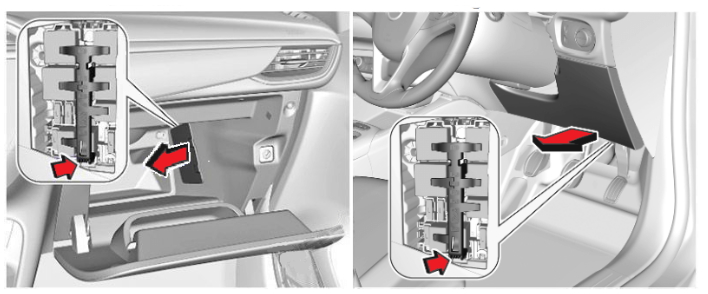

Справа на приборной панели Opel Crossland X установлен вспомогательный блок с предохранителями и реле для электрических систем.
Пример фото блока
Схема блока предохранителей и реле справа
Описание предохранителей и реле
| F1 | 40А Обогреватель / Дефростер заднего стекла |
| F2 | 10А Нагрев боковых зеркал |
| F3 | 30А Передние электростеклоподъемники |
| F4 | 10/15А Складывание и регулировка зеркал |
| F5 | 30А Задние электростеклоподъемники |
| F6 | Обогрев сидений |
| F7 | — |
| F8 | Блок предохранителей (правая панель) |
| F9 | — |
| F10 | 20А Нагрев передних сидений |
| F11 | 20А Массаж передних сидений |
| F12 | Резерв |
| Реле в блоке | |
| R01 | Реле обогрева сидений |
| R02 | Реле стеклоподъемников |
| R03 | Реле обогрева / дефростера заднего стекла |
| R04 | — |
| R05 | — |
| R06 | — |
| R07 | — |
Блок предохранителей и реле под капотом Opel Crossland X
Расположение и доступ к блоку в моторном отсеке
В двигательном отсеке Opel Crossland X, слева от аккумулятора, под капотом, установлен блок предохранителей и реле. Доступ показан на схематическом изображении для удобства.
Фото блока под капотом
Схема блока предохранителей под капотом
Описание предохранителей и реле под капотом Opel Crossland X
| F1 | Вентилятор системы кондиционирования |
| F2 | ЭБУ ABS / ESP |
| F3 | Салонный блок предохранителей 3 |
| F4 | ЭБУ ABS / ESP |
| F5 | Умный коммутационный блок (правые поворотники, габариты, стопы, задний ход, ПТФ). 20А Обогрев лобового стекла |
| F6 | ЭБУ вентилятора охлаждения (GMV). 20А ЭБУ АКПП AxN8 / Ax6III (терморегуляция) |
| F7 | Умный коммутационный блок |
| F8 | Топливный насос / ЭБУ двигателя |
| F9 | Подкачивающий насос (DW10F), клапаны впуска/выпуска, электромагниты — Термостат, клапан масляного насоса (EC-промывка), клапан подачи воздуха, датчики O2 (EP6FADTX), термостат, клапан (EP6FDT) |
| F10 | ЭБУ двигателя — Магнит дизельного насоса, клапан турбины (DV5R, DW10F) — Термостат S (DV5R) — Подогреватель, клапаны впуска/выпуска (EP6FADTX) — Промывка, датчики O2 (EB2ADTS) |
| F11 | ЭБУ двигателя |
| F12 | Приборы — Реле GMV — Istars — DMTC, электроохлаждение турбо (EB2ADTS, EP6FADTX), умный блок (EP6FADTX) |
| F13 | Умный коммутационный блок |
| F14 | Контроллер уровня заряда АКБ |
| F15 | Электрообогрев лобового стекла |
| F16 | ПТФ 10А Дневные огни |
| F17 | Диагностика реле GMP BFRM — BSI1 — ЭБУ двигателя — Датчик NOx (форсунки DV5R, DW10, DV5R) |
| F18 | Дальний свет правые фары |
| F19 | Дальний свет левые фары |
| F20 | ЭБУ двигателя / Подкачка (ER6EDT) — Катушки зажигания (EB2ADTS, EP6FADTX) |
| F21 | Стартер |
| F22 | Резерв — Такси |
| F23 | Стартер / Генератор |
| F24 | Прицеп |
| F25 | Салонный блок 3 |
| F26 | ЭБУ АКПП |
| F27 | Умный блок (правая ближняя фара, задний ход, ПТФ, габариты, третий стоп) |
| F28 | Насос AdBlue и нагрев трубок (UCE, DV5R) — Датчик NOx (DW10F) — ЭБУ (EP6FADTX) |
| F29 | Очиститель лобового стекла |
| F30 | Предварительный подогрев |
| F31 | Блок защиты |
| F32 | Гидроусилитель руля, левая ближняя фара — Поворотники, габариты, стопы, номерной знак |
| Реле | |
| R1 | ЭБУ двигателя / Дизель Euro6 (SCR-модуль) |
| R2 | Компрессор А/С / Обогрев лобового |
| R3 | Стартер / Подогрев |
| R4 | ПТФ / Дневные огни |
| R5 | Вентилятор А/С |
| R6 | Стартер |
| R7 | Очиститель передний |
| R8 | Очиститель передний (второй) |
| R9 | Фары |
К положительному выводу аккумулятора Opel Crossland X могут подключаться мощные главные предохранители для защиты высокомощных цепей.
Если вы заметили неточность в схеме предохранителей Opel Crossland X или хотите дополнить информацию о реле и блоках — оставьте отзыв в комментариях.
