Lifan Solano 620 первого поколения производился в период с 2008 по 2015 год, включая годы 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015. За эти годы автомобиль претерпел несколько модернизаций и обновлений. С 2016 по 2019 год, то есть в 2016, 2017, 2018 и 2019 годах, выпускалось Лифан Солано 2 поколения. В этой статье мы подробно разберем систему предохранителей и реле для Лифан Солано, включая схемы блоков, их расположение в автомобиле, фото-иллюстрации и примеры. Особо выделим предохранитель, отвечающий за прикуриватель, чтобы помочь с диагностикой и заменой предохранителей Лифан Солано.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска Лифан Солано, комплектации и рынка поставки вашего автомобиля. Всегда проверяйте документацию для точной информации.
Блок в салоне
Предохранители

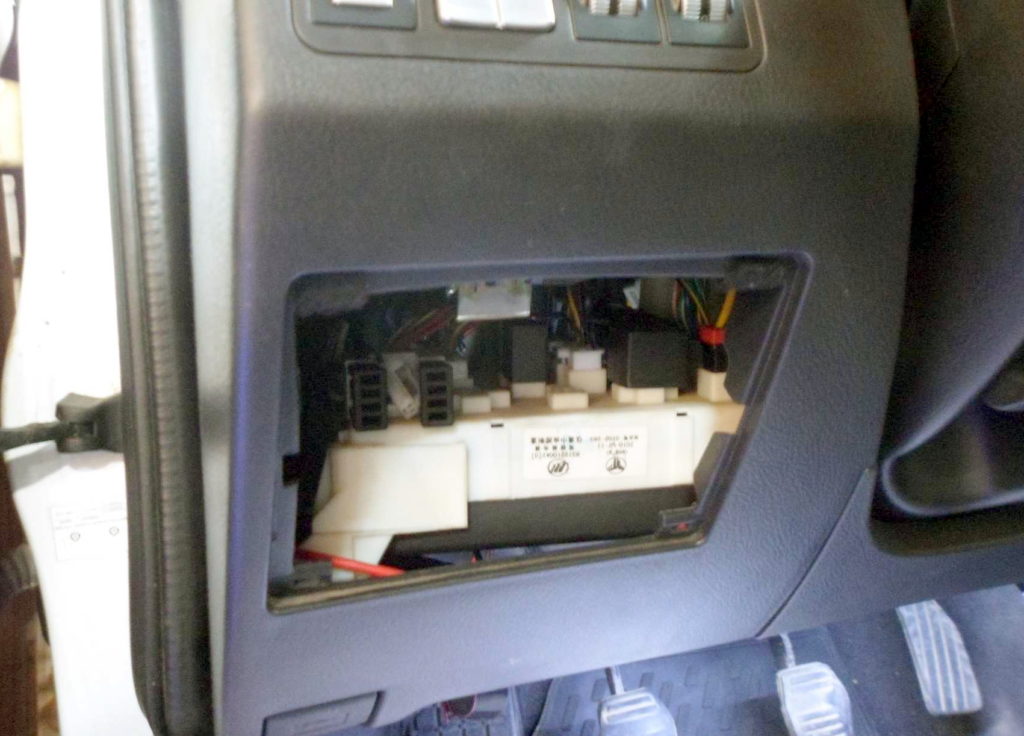

Блок предохранителей и реле в интерьере Лифан Солано расположен в нижней левой части торпедо. Чтобы получить доступ к блоку предохранителей Лифан Солано в салоне, снимите бардачок, потянув его на себя и слегка сжав по бокам.

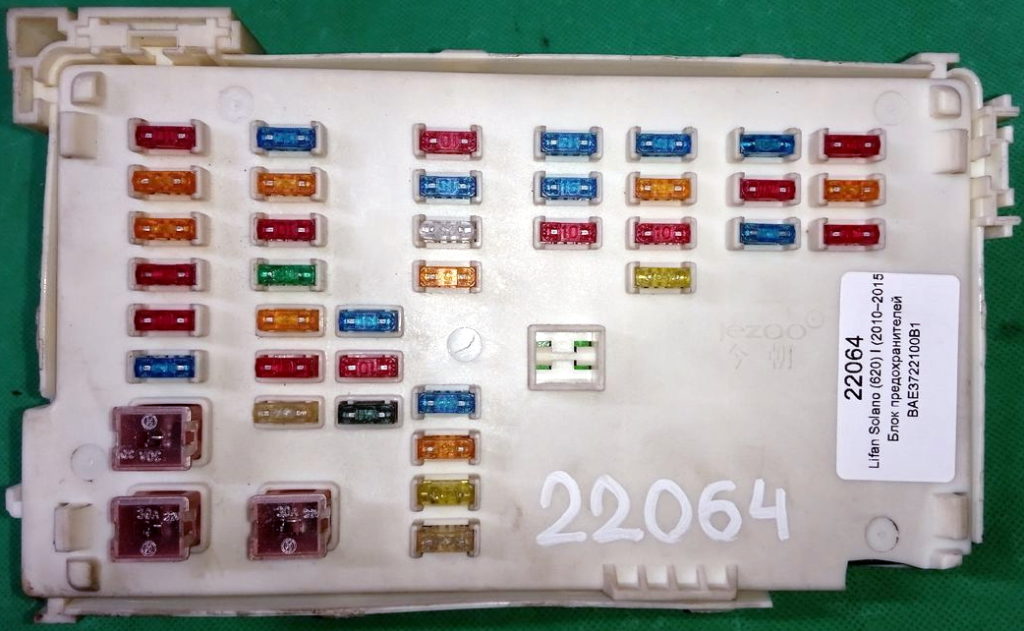

Фото — пример расположения блока предохранителей Лифан Солано в салоне

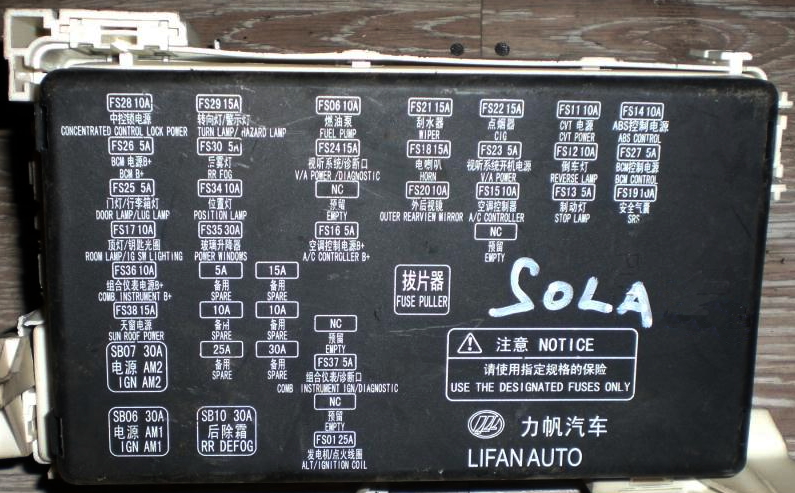

Проверяйте назначение предохранителей по схемам на крышке блока предохранителей Лифан Солано для точности.

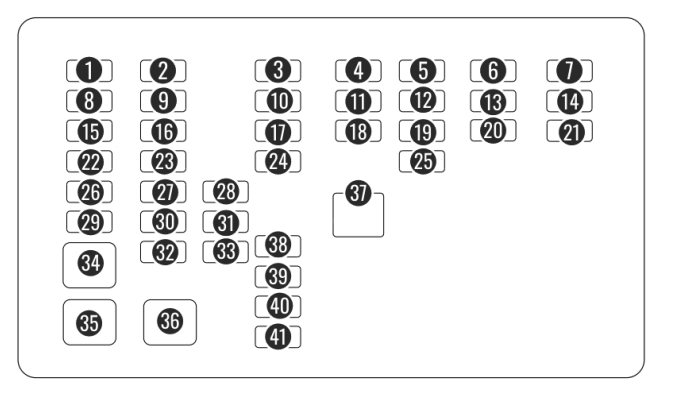

Схема расположения предохранителей в салоне Лифан Солано
Расшифровка предохранителей и реле в салоне
Солано 620
| 1 | 10А Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта)) |
| 2 | 15А Указатели поворотов, аварийная сигнализация (аварийка) |
| 3 | 10А Бензонасос (топливный насос) |
| 4 | 15А Стеклоочиститель лобового стекла (дворники) |
| 5 | 15А Прикуриватель, замена предохранителя прикуривателя Лифан Солано |
| 6 | 10А АКПП |
| 7 | 10А Тормозная система ABS (питание на блок АБС) |
| 8 | 5А Электронный блок управления электрооборудованием «ВСМ» (блок комфорта) |
| 9 | 5А Противотуманные фонари — задние |
| 10 | 15А Магнитола (аудиосистема), диагностический разъём |
| 11 | 15А Сигнал (гудок, клаксон) |
| 12 | 5А Магнитола (управление аудиосистемой на руле) |
| 13 | 10А Огни света заднего хода |
| 14 | 5А Замок зажигания (контроль замка от ВСМ) |
| 15 | 5А Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей |
| 16 | 10А Габариты; дневные ходовые огни |
| 17 | 15А Резервный (запасной) |
| 18 | 10А Электропривод боковых зеркал заднего вида |
| 19 | 10А Электронный блок управления отопителем (печкой) и кондиционером (A/C) |
| 20 | 5А СТОП — сигналы |
| 21 | 10А Система управления Подушками безопасности SRS |
| 22 | 10А Плафоны освещения внутри салона, подсветка замка зажигания |
| 23 | 30А Стеклоподъемники |
| 24 | 5А Питание на кнопки центрального замка (блок управления отопителем) |
| 25 | 10А Резервный (запасной) |
| 26 | 10А Комбинация/ набор приборов |
| 27 | 5А Резервный (запасной) |
| 28 | 15А Резервный (запасной) |
| 29 | 10А Люк в крыше (электропривод) |
| 30 | 10А Резервный (запасной) |
| 31 | 10А Резервный (запасной) |
| 32 | 25А Резервный (запасной) |
| 33 | 30А Резервный (запасной) |
| 34 | 30А Зажигание АМ2 |
| 35 | 30А Зажигание АМ1 |
| 36 | 30А Обогрев / подогрев заднего стекла |
| 37 | Пинцет для извлечения предохранителей |
| 38 | 15А Обогрев / подогрев передних сидений |
| 39 | 5А Комбинация/ набор приборов |
| 40 | 20А Резервный (запасной) |
| 41 | 15А Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала |
Предохранитель прикуривателя в Солано 620 — это элемент №5 с номиналом 15А. Если прикуриватель не работает, проверьте и замените его.
Солано 2
| 1 | 15А Диагностический разъем / Аудио видео система |
| 2 | 10А Система пассивного бесключевого доступа / запуска двигателя (PKE/PEPS) |
| 3 | 10А Задние противотуманные фонари |
| 4 | 15А Резервный (запасной) |
| 5 | 10А Стоп-сигналы |
| 6 | 10А Контроллер системы кондиционирования |
| 7 | 15А Прикуриватель, схема предохранителя прикуривателя Лифан Солано 2 |
| 8 | 5А Блока управления кондиционером |
| 9 | 30А Стеклоподъемники электрические |
| 10 | 15А Указатели поворота |
| 11 | 25А Генератор |
| 12 | 15А Электрическая блокировка рулевой колонки (ESCL) |
| 13 | 5А Магнитола (выключатель электропитания аудио — видеосистемы) |
| 14 | 15А Резервный (запасной) |
| 15 | 5А Лампы подсветки двери, фонарь подсветки багажника |
| 16 | 15А Люк в крыше (электропривод) |
| 17 | 10А Электропитание блока управления ABS (АБС) |
| 18 | 10А Система управления Подушками безопасности SRS |
| 19 | 15А Бензонасос (топливный насос) |
| 20 | 10А Электропривод боковых зеркал заднего |
| 21 | 20А Стеклоочиститель (дворники) |
| 22 | 10А Плафоны освещения внутри салона, подсветка замка зажигания |
| 23 | 10А Габаритные огни |
| 24 | 5А Комбинация/ набор приборов |
| 25 | 15А Центральный замок |
| 26 | 10А Предохранитель B+ комбинации приборов |
| 27 | 5А Резервный (запасной) |
| 28 | 20А Резервный (запасной) |
| 29 | 10А Предохранитель B+ блока BCM |
| 30 | 10А Резервный (запасной) |
| 31 | 25А Резервный (запасной) |
| 32 | 15А Резервный (запасной) |
| 33 | 30А Резервный (запасной) |
| 34 | 20А Электропривод передних сидений |
| 35 | 20А Стартер |
| 36 | 30А Обогрев / подогрев заднего стекла |
| 37 | Пинцет для извлечения предохранителей |
| 38 | 10А Блок управления трансмиссией (TCU) |
| 39 | 10А Управление электропитанием блока BCM |
| 40 | 15А Обогрев / подогрев сидений |
| 41 | 10А Фонари заднего хода |
В Лифан Солано второго поколения предохранитель прикуривателя — номер 7 с номиналом 15А. Это ключевой элемент для устранения неисправностей в электросистеме.
Реле
Реле в салоне Лифан Солано размещены на задней панели блока предохранителей.

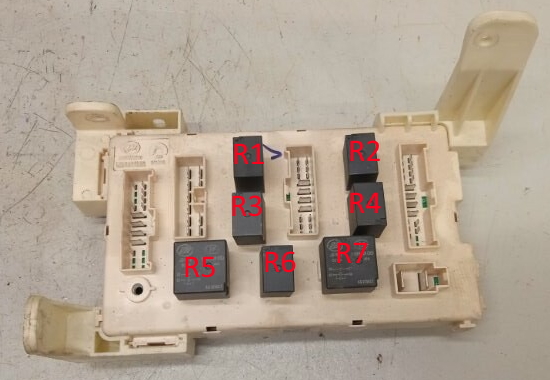

Фото — схема реле в салоне
Расшифровка реле
Солано 620
| R1 | Реле звукового сигнала |
| R2 | Реле задних противотуманных огней |
| R3 | Реле Бензонасоса (топливного насоса) |
| R4 | Реле обогрева / подогрева заднего стекла |
| R5 | Пусто (резерв) |
| R6 | Пусто (резерв) |
| R7 | Реле розетки для подключения дополнительного оборудования |
Солано 2
| R1 | Реле задних противотуманных огней |
| R2 | Реле обогрева / подогрева заднего стекла |
| R3 | Реле Бензонасоса (топливного насоса) |
| R4 | Реле START (стартер) |
| R5 | Реле ACC (замок зажигания положение ACC) |
| R6 | Реле IG1 (зажигание 1) |
| R7 | Реле IG2 (зажигание 2) |
Блок под капотом
Основной блок предохранителей и реле под капотом Лифан Солано находится в моторном отсеке слева от аккумулятора, защищен крышкой для безопасности.

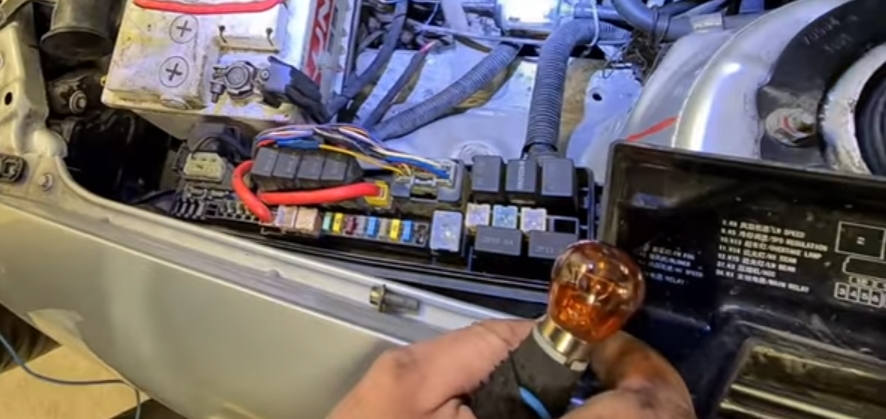

Фотография блока под капотом Лифан Солано

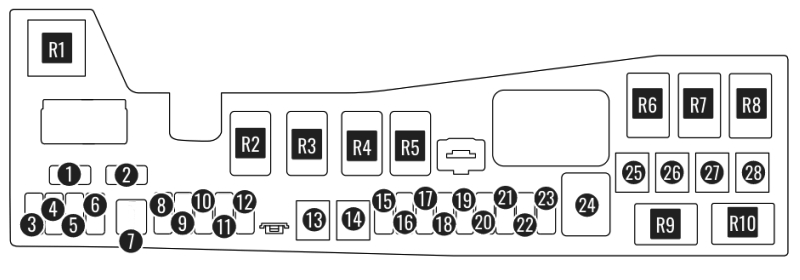

Схема блока предохранителей под капотом
Назначение предохранителей под капотом Лифан Солано
Предохранители
| 1 | Резервный (запасной) |
| 2 | Резервный (запасной) |
| 3 | Резервный (запасной) |
| 4 | Резервный (запасной) |
| 5 | Резервный (запасной) |
| 6 | Резервный (запасной) |
| 7 | Пинцет для извлечения предохранителей |
| 8 | Пусто (резерв) |
| 9 | Пусто (резерв) |
| 10 | Пусто (резерв) |
| 11 | Пусто (резерв) |
| 12 | Пусто (резерв) |
| 13 | 30/40А Тормозная система ABS (блок АБС) |
| 14 | 25/30А Тормозная система ABS (блок АБС) |
| 15 | 25А Главное реле (питание форсунок, датчиков кислорода, электромагнитного клапана адсорбера) |
| 16 | 10А Компрессор кондиционера |
| 17 | 10А Генератор, ЭБУ |
| 18 | 25/35А Высокая скорость электровентиляторов системы охлаждения двигателя (радиатора) и системы кондиционирования |
| 19 | 25/35А Низкая скорость электровентиляторов системы охлаждения двигателя (радиатора) и системы кондиционирования |
| 20 | 5А Питание реле R3, R4, R5, R6 (регулятор скорости вентиляторов /высокая скорость/ низкая скорость/ компрессор кондиционера) 15А Сигнал |
| 21 | 15А Ближний свет фар |
| 22 | 15А Дальний свет фар, указатели поворота |
| 23 | 15А Передние противотуманные фары (птф) |
| 24 | 100А Главный предохранитель |
| 25 | 40А Электровентилятор печки (отопителя) |
| 26 | 60А Розетка для подключения дополнительного электрооборудования |
| 27 | Предохранитель цепи питания электрооборудования салона |
| 28 | 60А Электродвигатель EPS |
Реле
| R1 | Реле вентилятора печки (электро вентилятора отопителя) |
| R2 | Solano 620: Реле передних противотуманных фар (птф)
Solano 2: Реле сигнала (гудка, клаксона) |
| R3 | Высокая скорость вентилятора радиатора (системы охлаждения двигателя) |
| R4 | Низкая скорость вентилятора радиатора (системы охлаждения двигателя) |
| R5 | Регулировка скорости электро вентиляторов / высокая скорость / низкая скорость системы кондиционирования и обогрева (отопления) |
| R6 | Solano 620: Переключение режима дальнего света фар (Моргание дальним светом фар)
Solano 2: Реле питания блока управления бесступенчатой трансмиссией |
| R7 | Реле дальнего света фар |
| R8 | Реле ближнего света фар |
| R9 | Реле компрессора кондиционера |
| R10 | Главное реле (реле питания форсунок, датчиков кислорода, электромагнитного клапана адсорбера |
На нашем канале доступно видео по предохранителям и реле Лифан Солано. Просмотрите и подпишитесь для больше полезных советов по ремонту и диагностике.
Если у вас есть дополнения или замечены неточности в схемах предохранителей Лифан Солано, оставьте комментарий.
